Podłogówka przez bojler – czy to w ogóle ma sens?

Masz w domu kocioł na węgiel lub drewno, do tego bojler na ciepłą wodę i nagle ktoś proponuje, żeby do tego samego bojlera podpiąć pętlę ogrzewania podłogowego w łazience. Brzmi rozsądnie, bo przecież woda jest gorąca, rurki już są, a pompa w bojlerze też. Problem zaczyna się, gdy w lutym podłoga w łazience jest letnia, bojler co chwilę się zaperza, a instalator rozkłada ręce. Zanim wydasz kilka tysięcy złotych na przebudowę albo zrezygnujesz z komfortu, jaki daje ciepła posadzka, przeczytaj, jak naprawdę działa taki układ i dlaczego w większości polskich kotłowni po prostu nie ma prawa działać prawidłowo.

• Dlaczego podłogówka zasilana z bojlera się psuje?
• Jak podłączyć ogrzewanie podłogowe do bojlera bez awarii?
• Alternatywy dla bojlera w podłogówce co wybrać?
• Kiedy bojler do podłogówki może działać poprawnie?
• Checklista inwestora przed uruchomieniem podłogówki z bojlera

Dlaczego podłogówka zasilana z bojlera się psuje?

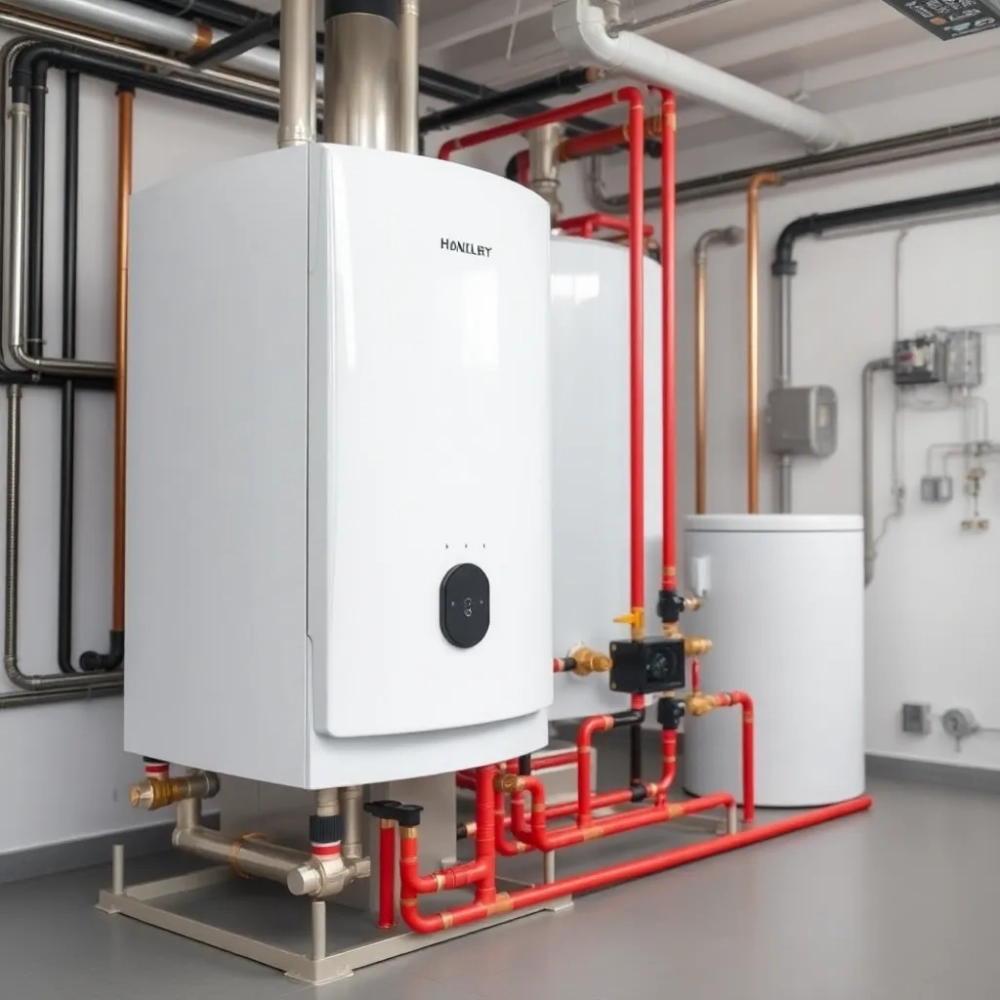

Bojler do ogrzewania podłogowego to temat, który na forach budowlanych wraca jak bumerang. Najczęściej pojawia się wariant, w którym piec centralnego ogrzewania zasila kaloryfery, a ciepłą wodę użytkową oraz pętlę podłogówki w łazience ciągnie się przez stojący w piwnicy bojler pośredni. Schemat wygląda logicznie, dopóki nie przyłoży się do niego linijki i termometru.

W bojlerze pośrednim, z prawdziwą wężownicą, woda grzewcza krąży w obiegu zamkniętym. Piec podgrzewa ją do temperatury zasilania wymaganej przez grzejniki, czyli najczęściej 55-70°C, a w skrajnych przypadkach nawet 80°C. Ta sama woda trafia do wężownicy bojlera i oddaje ciepło do c.w.u. Gdy do tego obiegu wpinamy pętlę podłogówki, dostaje ona wodę o temperaturze praktycznie równej zasilaniu pieca. Żaden zawór nie zdąży jej schłodzić do wymaganych przez podłogówkę 35°C, bo taki zawór w tanich układach po prostu nie istnieje.

Rury wielowarstwowe PE-Xa i PE-RT II wytrzymują temperaturę do 95°C, ale ich żywotność drastycznie spada już powyżej 60°C. Norma PN-EN 1264, która opisuje wodne ogrzewanie podłogowe, jasno mówi o maksymalnej temperaturze zasilania 50°C, a w strefach brzegowych 55°C. Przekroczenie tej granicy o 15-20°C przez dłuższy czas powoduje pękanie kleju pod parkietem, odkształcenia paneli winylowych i migrację plastyfikatorów z wykładzin PCV. W skrócie: parkiet zaczyna się rozwarstwiać, a panele pęcznieją na łączeniach.

Kolejna kwestia to brak niezależnego sterowania. W lecie bojler powinien się wyłączyć, bo ciepła woda użytkowa i tak idzie przez zawór trójdrożny lub jest grzana prądem w drugim bojlerze. Gdy w tym samym obiegu wisi pętla podłogówki, każde wyłączenie bojlera powoduje wychłodzenie łazienki. Próba pracy latem na samym bojlerze bez pieca oznacza z kolei, że kocioł musi się odpalać tylko po to, żeby zagrzać kilka metrów kwadratowych podłogi. Efekt: przepalanie opału i dymiący komin przez cały sierpień.

Piąty, często pomijany problem, to zapowietrzanie układu. Podłogówka pracuje przy niskim przepływie, rzędu 0,5-1,5 l/min na pętlę. Bojler z wężownicą potrzebuje przepływu 10-15 l/min, żeby prawidłowo ładować zasobnik. Pompa w bojlerze jest dobrana do jego potrzeb, a nie do delikatnych rurek podłogówki. W efekcie przepływ przez pętlę jest albo za słaby (zimna podłoga), albo zbyt gwałtowny, co w połączeniu z brakiem odpowietrznika powoduje korki powietrzne w najwyższych punktach instalacji.

Anatomia typowego, wadliwego układu

Jak podłączyć ogrzewanie podłogowe do bojlera bez awarii?

Klucz tkwi w jednym: temperatura wody zasilającej pętlę musi zostać obniżona z 60-70°C do bezpiecznych 35-40°C. To zadanie dla zaworu mieszającego, który pobiera część wody gorącej z bojlera i miesza ją z wodą powrotną z podłogówki. W najprostszym wariancie stosuje się zawór termostatyczny RTL (Return Temperature Limiter), który sam reaguje na temperaturę wody powrotnej. Gdy ta przekroczy ustawiony próg, zawór domyka się i ogranicza przepływ.

Zawór RTL jest tani (80-150 zł) i montuje się go bezpośrednio na rurze powrotnej z pętli podłogowej. Jego zasada działania jest prosta: termostatyczny element roboczy rozszerza się pod wpływem ciepła i poprzez dźwignię zamyka przepływ. Gdy woda wychłodnie, zawór się otwiera i wpuszcza kolejną porcję gorącej wody z bojlera. W ten sposób pętla nigdy nie dostaje wody powyżej zadanej temperatury, a parkiet i rury są bezpieczne.

Rozwiązanie z zaworem RTL ma jednak ograniczenia. Działa dobrze tylko w małych pętlach (do 15-20 m²), gdzie przepływ jest na tyle niski, że zawór zdąży zareagować. Przy większych powierzchniach potrzebny jest już zawór trójdrożny z siłownikiem termicznym, sterowany przez regulator pogodowy lub pokojowy. Koszt takiego zestawu zaczyna się od 600 zł, ale daje precyzyjną kontrolę temperatury zasilania z dokładnością do ±2°C.

Prawidłowy układ wymaga też by-passu, czyli mostka hydraulicznego między zasilaniem a powrotem. Jego zadaniem jest utrzymanie minimalnego przepływu przez kocioł, nawet gdy wszystkie zawory na pętlach podłogówki są zamknięte. Bez by-passu pompa pieca może się przegrzać, a sam kocioł zacznie szarpać temperaturą w kotle. By-pass montuje się najczęściej jako kawałek rury z zaworem różnicowym, otwierającym się, gdy ciśnienie w układzie spadnie poniżej 0,1 bar.

Na koniec zostaje kwestia sprzęgła hydraulicznego. Sprzęgło to pionowy lub poziomy zbiornik z przegrodą, który oddziela obieg kotłowy od obiegu podłogówki. Dzięki temu pompa podłogówki może pracować z inną wydajnością niż pompa kotłowa, a temperatury w obu obiegach nie mieszają się ze sobą. W małych instalacjach (jedna pętla w łazience) wystarczy sprzęgło o pojemności 2-3 litrów, kosztujące 120-200 zł.

Lista elementów poprawnie działającego układu

• Bojler z wężownicą spiralną o powierzchni min. 0,8 m²
• Zawór trójdrożny mieszający z siłownikiem termicznym
• By-pass z zaworem różnicowym (otwarcie przy 0,1 bar)
• Sprzęgło hydrauliczne 2-3 l
• Pompa obiegowa o wydajności dopasowanej do pętli
• Termostat pokojowy z czujnikiem podłogowym
• Odpowietrznik automatyczny na najwyższym punkcie rozdzielacza

Alternatywy dla bojlera w podłogówce co wybrać?

Podłączenie ogrzewania podłogowego do bojlera to tylko jedna z kilku dróg. W wielu przypadkach rozsądniej jest zrezygnować z pętli w podłodze i postawić na rozwiązanie, które lepiej współpracuje z istniejącą instalacją. Poniższe cztery opcje obejmują zarówno warianty zero-inwestycyjne, jak i pełne przebudowy.

Opcja 1: Grzejnik drabinkowy w łazience

Grzejnik drabinkowy podłączony do obiegu c.o. przez standardowy zawór termostatyczny kosztuje od 250 zł (modele stalowe) do 1200 zł (chromowane, designerskie). Montaż zajmuje 2-4 godziny, nie wymaga ingerencji w podłogę, a temperatura pracy 50-60°C jest dla niego naturalna. Sprawność grzewcza drabinki o wymiarach 80×50 cm wynosi około 400-500 W przy ΔT 50°C, co wystarcza do ogrzania łazienki 6-8 m². Główną wadą jest brak efektu ciepłej podłogi pod stopami, ale w praktyce drabinka suszy ręczniki i nagrzewa pomieszczenie w 15-20 minut.

Nie stosować, gdy zależy Ci na równomiernym rozkładzie temperatury w dużej łazience (powyżej 10 m²) lub gdy podłoga ma kontakt z zimnym stropem nad garażem. W takich wnętrzach drabinka da ciepło przy ścianie, ale środek pomieszczenia pozostanie chłodny.

Opcja 2: Osobny obieg podłogówki z własną pompą

To najbardziej klasyczne rozwiązanie, wymagające wydzielenia pętli podłogowej z osobną pompą, zaworem mieszającym i rozdzielaczem. Koszt zestawu to 1500-3500 zł w zależności od liczby pętli i jakości armatury. Montaż trwa 1-2 dni robocze. Sprawność takiego układu jest najwyższa ze wszystkich wariantów, bo pompa podłogówki pracuje z niskim przepływem i wysokim ciśnieniem, dokładnie tak, jak wymaga tego norma PN-EN 1264.

Nie stosować w remontowanych łazienkach, gdzie nie chcesz kuć podłogi. W takim wypadku jedyną opcją jest podłogówka elektryczna lub mata grzewcza pod płytkami.

Opcja 3: Termostatyczny zawór mieszający na wyjściu bojlera

Rozwiązanie pośrednie, w którym zawór mieszający montuje się bezpośrednio na rurze zasilającej pętlę podłogową z bojlera. Koszt samego zaworu to 80-250 zł (RTL) lub 400-900 zł (z siłownikiem). Montaż 3-5 godzin. Zawór obniża temperaturę wody z 60°C do wymaganych 35-40°C, wykorzystując zmieszania z wodą powrotną. Nie wymaga osobnej pompy, bo przepływ zapewnia pompa kotłowa, tłumiona jedynie nastawą zaworu.

Nie stosować, gdy powierzchnia podłogówki przekracza 20 m² lub gdy bojler jest bardzo oddalony od pętli (więcej niż 10 m rury). Długie rury powodują duże straty ciepła i wydłużają czas reakcji zaworu na zmianę temperatury.

Opcja 4: Sprzęgło hydrauliczne z rozdzielaczem

Profesjonalne rozwiązanie dla domów, w których planowana jest rozbudowa o dodatkowe pętle podłogowe lub grzejnikowe. Sprzęgło hydrauliczne (300-500 zł) oddziela obieg kotłowy od obiegów grzewczych, a rozdzielacz (200-600 zł) pozwala podłączyć od 2 do 12 pętli. Łączny koszt systemu to 1500-4000 zł, montaż 2-3 dni. Sprawność energetyczna jest najwyższa, bo każdy obieg pracuje w optymalnych dla siebie parametrach.

Nie stosować w małych instalacjach (jedna pętla, jedno pomieszczenie). Sprzęgło i rozdzielacz to inwestycja, która zwraca się dopiero przy 3-4 niezależnych obiegach.

Kiedy bojler do podłogówki może działać poprawnie?

Są sytuacje, w których podłączenie ogrzewania podłogowego do bojlera nie jest błędem, lecz rozsądnym kompromisem. Dotyczy to zwłaszcza małych łazienek w domach z kotłami na paliwo stałe, gdzie inwestycja w osobny obieg byłaby nieproporcjonalnie droga do efektu.

Pierwszy warunek to powierzchnia poniżej 5 m². Taka pętla potrzebuje maksymalnie 300-400 W mocy cieplnej, co w zupełności pokryje zapotrzebowanie na ciepło w małej toalecie lub wąskiej łazience z prysznicem. Rura PE-X 16×2 mm ułożona w rozstawie 15 cm daje na tej powierzchni około 35 metrów bieżących, a jej zapotrzebowanie na przepływ to zaledwie 0,3-0,5 l/min.

Drugi warunek to bojler z wężownicą o dużej powierzchni. Wężownica musi mieć co najmniej 0,8 m² powierzchni grzewczej, żeby przy niskim przepływie oddać wystarczającą ilość ciepła bez schłodzenia poniżej punktu rosy. Tanie bojlery z wężownicą 0,3 m² nie nadążą z przekazywaniem ciepła i woda w podłogówce będzie ledwie ciepła.

Trzeci warunek to krótki obieg hydrauliczny. Maksymalna odległość od bojlera do rozdzielacza nie powinna przekraczać 8 metrów, a suma długości pętli nie więcej niż 50 metrów. Dłuższe obiegi wymagają większych średnic rur i mocniejszej pompy, co niweluje zalety prostego układu.

Czwarty warunek to obecność by-passu z zaworem różnicowym i termostatycznego zaworu mieszającego (RTL) na powrocie. Bez tych dwóch elementów układ nie ma prawa działać stabilnie. By-pass chroni kocioł przed brakiem przepływu, a zawór RTL utrzymuje temperaturę powrotu w bezpiecznym zakresie 30-35°C.

Checklista inwestora przed uruchomieniem podłogówki z bojlera

Drukowalna lista kontrolna, którą warto przejść punkt po punkcie przed pierwszym uruchomieniem. Każdy punkt odnosi się do konkretnego zagrożenia opisanego w poprzednich rozdziałach.

• Zmierz temperaturę wody wychodzącej z bojlera podczas pracy pieca na pełnej mocy. Jeśli przekracza 50°C, podłogówka wymaga zaworu mieszającego.
• Sprawdź, czy bojler ma wężownicę o powierzchni co najmniej 0,8 m². Informacja powinna być na tabliczce znamionowej.
• Zainstaluj zawór RTL na powrocie pętli podłogowej i ustaw go na 35°C.
• Zamontuj by-pass z zaworem różnicowym otwieranym przy spadku ciśnienia 0,1 bar.
• Dodaj sprzęgło hydrauliczne, jeśli planujesz rozbudowę o kolejne pętle lub grzejniki.
• Zamontuj odpowietrznik automatyczny na najwyższym punkcie rozdzielacza.
• Podłącz termostat pokojowy z czujnikiem podłogowym, żeby ograniczyć temperaturę posadzki do 29°C (norma dla parkietu).
• Przetestuj układ latem: wyłącz kocioł i sprawdź, czy bojler jest w stanie sam utrzymać temperaturę c.w.u. bez podłogówki.
• Zweryfikuj, czy pompa w bojlerze ma wystarczający wydatek dla dodatkowej pętli (potrzeba 0,5-1,5 l/min ekstra).
• Przelicz koszty przebudowy i porównaj z kosztem grzejnika drabinkowego, który nie wymaga ingerencji w hydraulikę kotła.

Kiedy odpuścić i wybrać grzejnik drabinkowy

Jeśli bojler jest tani, ma wężownicę mniejszą niż 0,5 m², a kocioł pracuje w trybie on/off bez modulacji, lepiej zainwestować w drabinkę 80×50 cm i podłączyć ją do obiegu c.o. przez zawór termostatyczny. To rozwiązanie kosztuje ułamek kwoty potrzebnej na prawidłowe wpięcie podłogówki, a przy okazji daje suszarkę na ręczniki. Drabinka zaspokoi 80% potrzeb typowej łazienki 5-7 m² bez ryzyka przegrzania podłogi, zatkania się rur czy przepalania opału.

Zanim podejmiesz decyzję, sprawdź też, czy piec ma możliwość pracy w trybie letnim (tylko c.w.u., bez grzania grzejników). Kotły starszej generacji na węgiel i drewno często wymagają ręcznego odstawienia w lecie, co przy podłączonej podłogówce oznacza ręczne odłączanie pętli zaworem odcinającym. To kolejny argument za tym, by odpuścić sobie eksperymenty z pętlą w podłodze i postawić na prostą drabinkę.

Źródła danych: norma PN-EN 1264-1 do PN-EN 1264-5 (PKN, www.pkn.pl), katalogi techniczne producentów rur PE-X (Uponor, Rehau, Kisan), rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.), dane z kalkulatorów KOT (Krajowa Agencja Poszanowania Energii, www.kape.gov.pl).
