Budowa pompy ciepła powietrze-woda: komponenty i cykl pracy

Każdy, kto staje przed decyzją o wymianie źródła ciepła, w pewnym momencie trafia na schemat z czterema blokami połączonymi strzałkami i myśli: to wygląda prosto, ale coś tu musi być bardziej skomplikowane. I ma rację. Pompa ciepła powietrze-woda to urządzenie, w którym fizyka termodynamiki i precyzyjna elektronika grają do jednej bramki, a zrozumienie budowy pompy ciepła powietrze-woda to nie akademicki kaprys, lecz fundament świadomych wyborów montażowych i eksploatacyjnych. Różnica między systemem, który przez dekadę pracuje z COP powyżej 3,5, a takim, który po dwóch sezonach wymaga kosztownych interwencji serwisowych, tkwi dokładnie tutaj w szczegółach konstrukcji, których producenci rzadko tłumaczą wprost.

• Parownik wymiennik ciepła w układzie powietrze-woda
• Sprężarka serce obiegu chłodniczego pompy
• Skraplacz oddawanie ciepła do instalacji grzewczej
• Zawór rozprężny regulacja przepływu czynnika roboczego
• Układ sterowania i zabezpieczenia w budowie pompy
• Pytania i odpowiedzi dotyczące budowy pompy ciepła powietrze-woda

Parownik wymiennik ciepła w układzie powietrze-woda

Parownik to miejsce, w którym zaczyna się cały łańcuch termodynamiczny. Czynnik chłodniczy wpływa do parownika jako zimna, niskociśnieniowa ciecz o temperaturze często poniżej -20°C i zaczyna pobierać energię cieplną z przepływającego przez lamelarne żeberka powietrza zewnętrznego. Nawet gdy na dworze panuje -10°C, różnica temperatur między czynnikiem a powietrzem jest wystarczająca, żeby wywołać intensywny przepływ ciepła ku wrzącemu czynnikowi. To zjawisko fizyczne, nie magia po prostu ciepło zawsze wędruje od ośrodka cieplejszego do chłodniejszego.

Konstrukcja wymiennika powietrznego w parowniku bezpośrednio determinuje zdolność poboru energii z otoczenia. Współczesne parowniki wykonuje się z rurek miedzianych z aluminiowymi lamelami, a odległość między lamelami wynosi zazwyczaj 1,2-2,0 mm zbyt mała i urządzenie zapycha się szybko, zbyt duża i spada powierzchnia wymiany ciepła. Większość jednostek zewnętrznych stosuje wentylatory osiowe o zmiennych obrotach, bo utrzymanie stałego przepływu powietrza przez parownik wprost przekłada się na stabilną moc grzewczą przy zmieniającym się obciążeniu.

Szronienie parownika to zjawisko, z którym każdy instalator mierzy się regularnie. Gdy temperatura zewnętrzna spada poniżej +5°C, a wilgotność względna powietrza przekracza około 70-80%, na powierzchni lameli zaczyna osadzać się lód, który stopniowo blokuje przepływ powietrza i dławieni wydajność całego układu. System radzi sobie z tym przez cykl odszraniania zawór czterodrogowy przełącza kierunek przepływu czynnika i ciepło ze skraplacza trafia z powrotem do parownika, roztapiając oblodzenie w ciągu 5-10 minut.

Zobacz Zabudowa pompy ciepła w domu

Właśnie dlatego lokalizacja jednostki zewnętrznej ma bezpośredni związek z efektywnością energetyczną. Montaż w miejscu o ograniczonej cyrkulacji powietrza, np. w głębokiej wnęce budynku lub za gęstymi krzewami, powoduje, że wentylator zasysa już schłodzone przez siebie powietrze zamiast świeżego strumienia z otoczenia. Konsekwencja jest prosta: parownik pracuje w coraz gorszych warunkach, COP spada, a cykle odszraniania stają się częstsze niż powinny.

Czynnik chłodniczy a sprawność parownika

Dobór czynnika chłodniczego decyduje o tym, w jakiej temperaturze odparuje on w parowniku, a co za tym idzie przy jak niskiej temperaturze zewnętrznej pompa zachowa sensowną wydajność. Powszechnie stosowany R410A ma temperaturę wrzenia przy ciśnieniu atmosferycznym wynoszącą około -51°C, co pozwala na pobór ciepła z bardzo zimnego powietrza, jednak jego potencjał tworzenia efektu cieplarnianego (GWP = 2088) skłania branżę ku R32 (GWP = 675) i propanowi R290 (GWP = 3). Przejście na niskowęglowe czynniki wymaga jednak odpowiednio dobranych materiałów uszczelnień i precyzyjniej zaprojektowanego parownika, bo inne czynniki mają inne charakterystyki wymiany ciepła.

Sprężarka serce obiegu chłodniczego pompy

Jeśli parownik to płuca pobierające energię, sprężarka jest sercem, które nadaje jej temperaturę i ciśnienie zdolne do ogrzania budynku. Czynnik wchodzi do sprężarki jako niskociśnieniowy gaz przegrzany wychodzi jako gorąca, wysokociśnieniowa para o temperaturze rzędu 60-90°C. Wzrost ciśnienia to nie tylko techniczny detal: to właśnie sprężanie podnosi punkt kondensacji czynnika do poziomu, przy którym może on oddać ciepło wodzie grzewczej o temperaturze 35-55°C.

Przeczytaj również o budowa pomp ciepła

W pompach ciepła klasy rezydencjalnej dominują dwa typy sprężarek: scroll (spiralna) i tłokowa. Sprężarka scroll pracuje poprzez obrót dwóch zazębionych spirali, co eliminuje gwałtowne zmiany sił i przekłada się na niższy poziom drgań oraz dłuższą żywotność. Sprężarki tłokowe są tańsze w produkcji, lecz generują wyraźnie większe wibracje i są bardziej podatne na uszkodzenia przy rozruchu w bardzo niskich temperaturach, kiedy olej w karterce jest zimny i gęsty.

Technologia inwerterowa w sprężarce to zmiana jakościowa, nie ilościowa. Klasyczna sprężarka pracuje binarnie: pełna moc albo zero. Sprężarka inwerterowa reguluje prędkość obrotową silnika płynnie w zakresie od około 15 do 120 Hz, dopasowując moc grzewczą do aktualnego zapotrzebowania budynku. Efekt: mniej cykli start-stop, które są najkosztowniejszym momentem eksploatacji każdej sprężarki, oraz wyższy współczynnik SCOP mierzony w skali sezonu, bo urządzenie przez większość czasu pracuje na połowie mocy właśnie tam sprawność termodynamiczna jest najwyższa.

Ciśnienie robocze po stronie wysokiej wynosi zazwyczaj 15-28 barów w zależności od czynnika i temperatury wody wyjściowej. Przekroczenie dopuszczalnego zakresu aktywuje presostat wysokiego ciśnienia, który zatrzymuje sprężarkę zanim dojdzie do uszkodzenia mechanicznego lub przegrzania uzwojenia. Po stronie niskiej ciśnienia czuwa analogiczny presostat, bo zbyt niskie ciśnienie ssania oznacza, że sprężarka zaczyna pracować na suchym gazie bez śladów cieczy scenariusz prowadzący do zatarcia łożysk w ciągu minut.

Powiązany temat Budowa pompy ciepła

Olejowanie sprężarki to temat, który zaskakuje niejednego instalatora. Olej krąży razem z czynnikiem po całym obiegu chłodniczym i powraca do sprężarki, dlatego każdy metr przewodu instalacyjnego powinien być zainstalowany z odpowiednimi spadkami i pętlami olejowymi na pionowych odcinkach brak tych detali powoduje stopniowe ubytki oleju z karteru, których efekty widać nie od razu, lecz po 3-5 latach eksploatacji.

Skraplacz oddawanie ciepła do instalacji grzewczej

Gorący, wysokociśnieniowy gaz opuszczający sprężarkę trafia do skraplacza, gdzie oddaje zgromadzone ciepło wodzie krążącej w instalacji grzewczej budynku. Kondensacja czynnika to proces odwrotny do odparowania w parowniku: czynnik przechodzi ze stanu gazowego w ciecz, a towarzyszące temu ciepło przemiany fazowej tzw. ciepło skraplania w całości trafia do wody. To właśnie ten mechanizm tłumaczy, czemu pompa ciepła może dostarczyć do budynku 3-4 razy więcej energii cieplnej niż sama pobiera jako energia elektryczna.

Skraplacz w pompach ciepła powietrze-woda najczęściej przybiera formę płytowego wymiennika ciepła ze stali nierdzewnej. Woda grzewcza i czynnik chłodniczy przepływają po przeciwnych stronach cienkich, tłoczonych blach, co zapewnia intensywną wymianę przy niewielkich gabarytach urządzenia. Płytowy skraplacz o powierzchni wymiany 0,5-1,5 m² potrafi przetransferować moc rzędu 8-16 kW proporcja powierzchni do mocy, której nie osiągnąłby żaden tradycyjny wymiennik rurowy podobnej objętości.

Temperatura czynnika na wyjściu ze skraplacza decyduje o możliwościach systemu grzewczego. Pompy pracujące z instalacją niskotemperaturową (ogrzewanie podłogowe, 35/30°C) osiągają COP w przedziale 3,5-4,8 przy temperaturze zewnętrznej +7°C. Przejście na instalację wysokotemperaturową (grzejniki, 55/45°C) obniża COP do 2,2-2,8, bo sprężarka musi pokonać znacznie większą różnicę temperatur między stroną zimną a gorącą. To fundamentalny kompromis, przed którym staje każdy projektant instalacji.

Kamień kotłowy na stronie wodnej skraplacza to cichy sabotażysta wydajności systemu. Warstwa osadu o grubości zaledwie 0,3 mm zwiększa opór termiczny wymiennika na tyle, by obniżyć sprawność o 10-15%. Twardość wody powyżej 15-17°dH (stopni twardości niemieckiej) wymaga zastosowania zmiękczacza lub odkamieniania instalacji co 2-3 lata. Chemiczne środki do płukania obiegów grzewczych roztwarzają węglan wapnia, przywracając pierwotne parametry wymiany bez konieczności demontażu wymiennika.

Integracja skraplacza z obiegiem c.w.u.

Zawór trójdrogowy, osadzony za skraplaczem, kieruje strumień gorącej wody naprzemiennie do obiegu grzewczego lub do zasobnika ciepłej wody użytkowej. Kiedy sterownik wykrywa, że temperatura w zasobniku c.w.u. spadła poniżej zadanej wartości (typowo 50-55°C), zawór przełącza priorytet na podgrzewanie wody sanitarnej ogrzewanie budynku chwilowo ustępuje, bo brak ciepłej wody w kuchni jest odczuwany natychmiast, a budynek traci temperaturę przez kilka minut niezauważalnie. Zabezpieczenie antylegionellowe podnosi temperaturę zasobnika raz w tygodniu do 65-70°C przez 20-30 minut, co wymaga często wsparcia grzałki elektrycznej, bo pompa ciepła w tym trybie pracuje poza optymalnym zakresem.

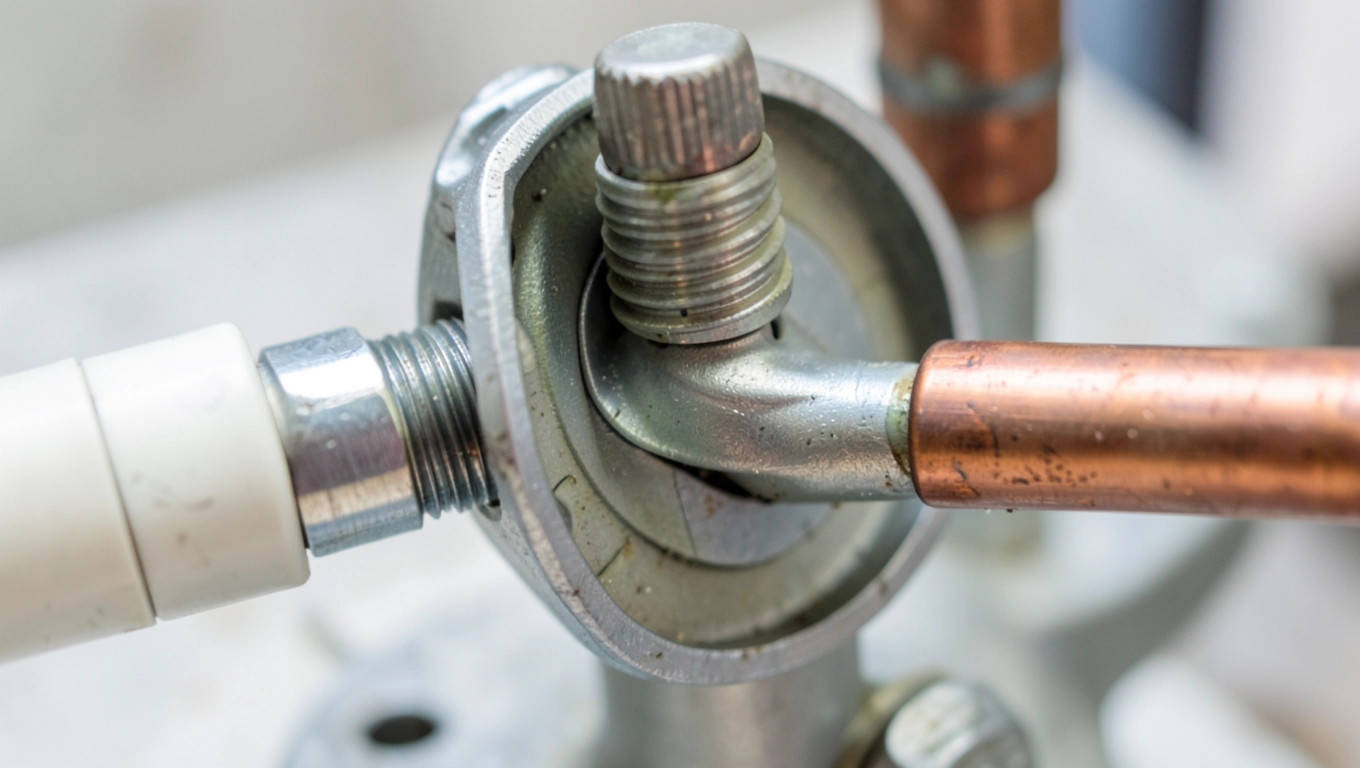

Zawór rozprężny regulacja przepływu czynnika roboczego

Ciecz opuszczająca skraplacz to wciąż gorąca, wysokociśnieniowa substancja. Żeby mogła znów pochłonąć ciepło z zewnętrznego powietrza w parowniku, musi gwałtownie zmniejszyć swoje ciśnienie i temperaturę. Właśnie temu służy zawór rozprężny i choć w schematach zajmuje na ogół jeden skromny prostokąt, jego precyzyjna regulacja decyduje o tym, czy sprężarka jest bezpieczna i czy cały cykl chłodniczy osiąga optymalną sprawność.

Starsze instalacje stosowały termostaty rozprężne (TXV) sterowane mechanicznie, gdzie membrana reagowała na temperaturę gazu na wyjściu z parownika i korygowała stopień otwarcia zaworu. Elektroniczne zawory rozprężne (EXV lub EEV) działają inaczej: silniczek krokowy obraca iglicę z dokładnością do kilkudziesięciu kroków, a sterownik monitoruje przegrzanie i podchlodzenie czynnika przez czujniki temperatury i ciśnienia kilkadziesiąt razy na sekundę. Taka precyzja pozwala utrzymać przegrzanie w zakresie 4-8 K, czyli wartości, przy której sprężarka jest chroniona przed wnikaniem ciekłego czynnika, a jednocześnie parownik pracuje przy maksymalnym wypełnieniu.

Zbyt małe przegrzanie to bezpośrednie zagrożenie dla sprężarki ciekły czynnik trafiający do cylindrów powoduje udar hydrauliczny i trwałe uszkodzenie mechanizmu. Zbyt duże przegrzanie oznacza z kolei, że część parownika pracuje „na sucho", bez odparowania cieczy, a zatem marnuje powierzchnię wymiany ciepła. EXV eliminuje oba ryzyka poprzez ciągłą adaptację do zmieniających się warunków atmosferycznych i cieplnych budynku.

Podchlodzenie czynnika na wyjściu ze skraplacza to drugi parametr kontrolowany przez elektroniczny zawór rozprężny, pośrednio. Gdy czynnik wchodzi do zaworu jako podchłodzona ciecz (o 3-8 K poniżej temperatury skraplania), zmniejsza się udział „flash gazu" tworzącego się przy rozprężeniu a flash gaz to bezużyteczna para, która nie uczestniczy w pobieraniu ciepła w parowniku, lecz zajmuje objętość i zwiększa straty ciśnieniowe. Lepsza jakość cieczy na wlocie do zaworu bezpośrednio przekłada się na wyższą moc chłodniczą i cieplną przy tej samej pracy sprężarki.

Zawór czterodrogowy i rewersyjność układu

Zawór czterodrogowy nie reguluje przepływu czynnika pod względem ilościowym jego zadaniem jest odwrócenie kierunku obiegu. Elektrycznie sterowany suwak przełącza połączenia portów w taki sposób, że rola parownika i skraplacza zamienia się miejscami. To, co latem było skraplaczem oddającym ciepło do wody grzewczej, staje się zimą parownikiem pobierającym ciepło z powietrza i odwrotnie w trybie chłodzenia aktywnego. Sprawny zawór czterodrogowy przełącza się w ciągu kilku sekund bez uderzenia ciśnieniowego, bo jest zsynchronizowany z chwilowym zatrzymaniem sprężarki lub redukcją jej obrotów do minimum.

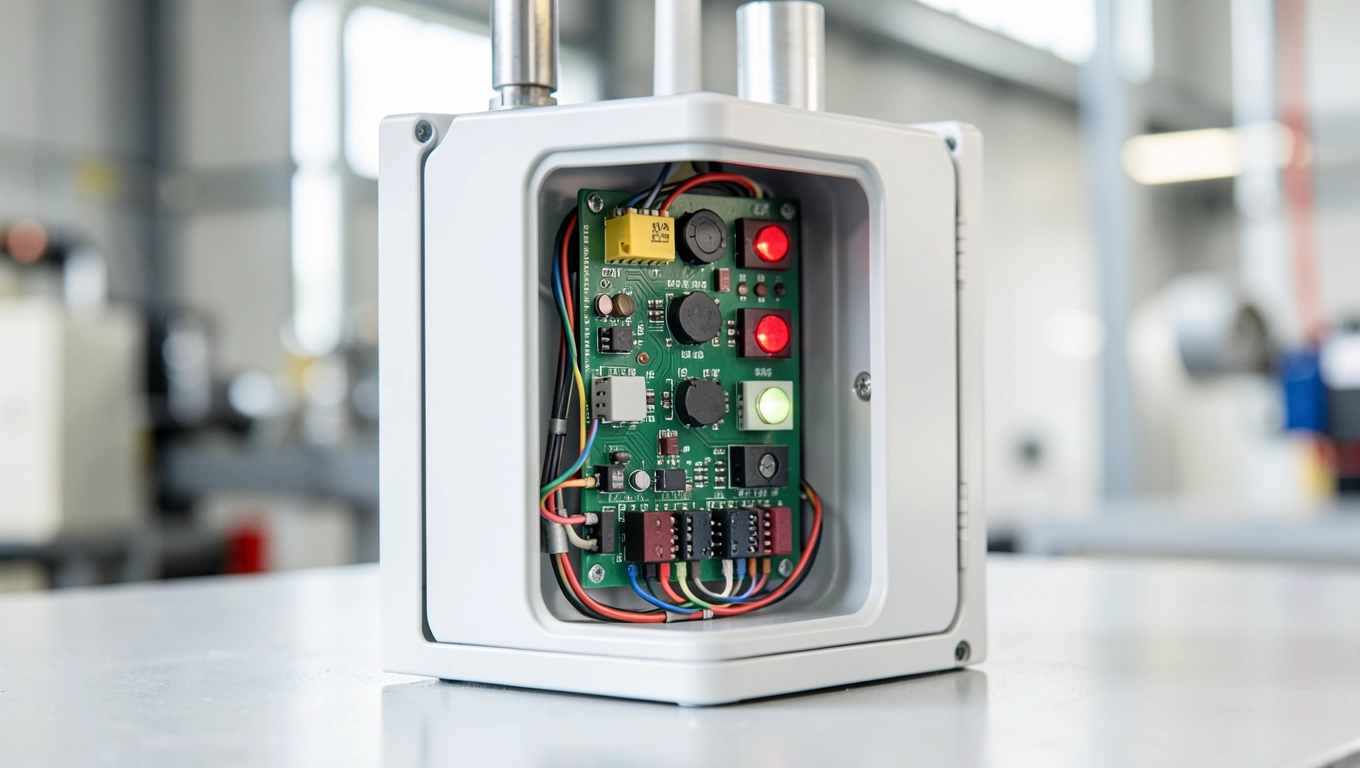

Układ sterowania i zabezpieczenia w budowie pompy

Sterownik pompy ciepła to nie tylko panel do ustawiania żądanej temperatury to system zarządzający kilkunastoma parametrami jednocześnie i podejmujący decyzje szybciej, niż jakikolwiek człowiek zdołałby zareagować. Algorytm grzewczy z krzywą pogodową (zwany krzywą grzewczą lub charakterystyką pogodową) na bieżąco oblicza, jakiej temperatury wody potrzebuje instalacja, na podstawie temperatury zewnętrznej, żeby utrzymać zadaną temperaturę wewnątrz budynku bez ciągłych przeregulowań. Stromy przebieg krzywej sprawdza się w dobrze ocieplonym budynku; płaski tam, gdzie straty cieplne zmieniają się dynamicznie wraz z nasłonecznieniem i wiatrem.

Czujniki rozsiane po całym układzie dostarczają sterownikowi danych w czasie rzeczywistym. Typowa instalacja obejmuje czujnik temperatury zewnętrznej, czujniki temperatury czynnika na wlocie i wylocie ze sprężarki, czujniki zasilania i powrotu wody grzewczej, czujnik zasobnika c.w.u. oraz sondy ciśnienia po stronie wysokiej i niskiej obiegu chłodniczego. Brak sygnału z któregokolwiek czujnika lub wartość poza zakresem kalibracyjnym natychmiast generuje błąd system woli zbędną blokadę niż ryzyko pracy w warunkach, które mogłyby skrócić żywotność sprężarki.

Elektryczny podgrzewacz wspomagający (grzałka wspomagająca) montowany w jednostce wewnętrznej to polisa ubezpieczeniowa, nie docelowe źródło ciepła. Aktywuje się przy ekstremalnych mrozach, gdy moc pompy nie pokrywa zapotrzebowania budynku i nie ma w tym nic złego, bo takie zdarzenia stanowią zaledwie 1-3% godzin w sezonie grzewczym. Grzałka o mocy 3-9 kW pracuje z COP = 1,0, więc im krócej czynna, tym niższe rachunki. Prawidłowo dobrana pompa ciepła powinna pokrywać w Polsce monoenergetycznie zapotrzebowanie cieplne do temperatury obliczeniowej -15 do -18°C w zależności od strefy klimatycznej.

Zabezpieczenia przeciwzamrożeniowe wody w instalacji zasługują na osobną uwagę. Gdy temperatura zasilania spada poniżej +5°C co zdarza się przy długotrwałym braku zasilania zimą sterownik uruchamia grzałkę przewiązaną z pompą obiegową, żeby wymuszony obieg zapobiegł pękaniu rur. Systemy z priorytetem bezpieczeństwa utrzymują wymagany przepływ przez wymiennik nawet przy zablokowanym obiegu grzewczym, bo zamarznięty wymiennik skraplacza to usterka warta kilka tysięcy złotych w naprawie.

Monitoring zdalny przez protokoły Modbus RTU, Modbus TCP lub CAN bus pozwala instalatorowi oraz właścicielowi budynku śledzić parametry pracy z poziomu aplikacji mobilnej bez wizyty serwisowej. Dane historyczne z kilku miesięcy eksploatacji umożliwiają diagnozę subtelnych trendów na przykład stopniowy wzrost różnicy temperatur przy sprężarce może sygnalizować wczesne oznaki utraty szczelności po stronie czynnika na rok-dwa przed pierwszą awaryją objawową. Prewencja zawsze kosztuje mniej niż naprawa awaryjna.

Wartości COP na wykresie odnoszą się do pompy ciepła klasy A+++ z czynnikiem R32, pracującej w instalacji z ogrzewaniem podłogowym (35/30°C) oraz grzejnikowym (55/45°C). Rzeczywisty COP zależy dodatkowo od wilgotności powietrza, częstości cykli odszraniania i stanu hydraulicznego instalacji.

Prawidłowy dobór mocy pompy to punkt, w którym teoria spotyka się z rzetelnością kalkulacji. Przeszacowanie o 30-40% nie jest bezpieczną rezerwą to źródło tak zwanych cykli taktujących (ang. short cycling), gdzie pompa nagrzewa instalację zbyt szybko, wyłącza się i po chwili znów rusza w pełnej mocy. Każdy taki cykl zużywa więcej energii elektrycznej na rozruch niż kilkanaście minut pracy na modulowanej mocy, a mechaniczna sprężarka reaguje na takie traktowanie skróceniem trwałości. Prawidłowo zaprojektowana budowa pompy ciepła powietrze-woda ma sens tylko wtedy, kiedy moc cieplna urządzenia i hydraulika instalacji budynku tworzą spójny, wzajemnie dobrany układ od lameli parownika aż po ostatni grzejnik na piętrze.
