Cienkie wodne ogrzewanie podłogowe – rewolucja w remontach

Masz za sobą generalny remont poddasza albo planujesz wymianę posadzki w starym budynku i nagle okazuje się, że tradycyjne ogrzewanie podłogowe po prostu się nie zmieści. Grubość siedmiu, ośmiu centymetrów wylewki, obciążenie stropu rzędu stu kilogramów na metr kwadratowy, tygodnie suszenia i niekończące się warstwy izolacji. Frustracja narasta, bo rozwiązanie na papierze wygląda idealnie, ale w praktyce kładziesz je na stół dopiero wtedy, gdy ostatnia deska już leży na podłodze. Tymczasem istnieje system, który waży ułamek tego, co tradycyjna metoda mokra, montuje się go w ciągu jednego, dwóch dni i nie wymaga wylewki. Wchodzisz na taką podłogę godzinę po zakończeniu prac i czujesz ciepło pod stopami.

• Zalety cienkiego wodnego ogrzewania podłogowego
• Montaż cienkiego ogrzewania podłogowego wodnego krok po kroku
• Kiedy wybrać cienkie wodne ogrzewanie podłogowe
• Porównanie z tradycyjnym ogrzewaniem podłogowym
• Cienkie ogrzewanie podłogowe wodne najczęściej zadawane pytania

Zalety cienkiego wodnego ogrzewania podłogowego

Ciężar to pierwsza rzecz, która odpycha inwestorów od tradycyjnych rozwiązań. Stare stropy, drewniane belki, konstrukcje z cegły rozbudowywane wielokrotnie na przestrzeni dekad nie znoszą dodatkowych obciążeń typu warstwa betonu o grubości sześciu centymetrów. Cienki wodny system podłogowy waży od piętnastu do dwudziestu kilogramów na metr kwadratowy łącznie z płytą styropianową EPS, rurami i warstwą docelową. Dla porównania, tradycyjna wylewka cementowa grubości sześciu centymetrów generuje obciążenie rzędu 140 kg/m². W budynku o powierzchni użytkowej osiemdziesięciu metrów kwadratowych różnica wynosi około dziesięciu ton. To nie jest abstrakcyjna liczba, kiedy strop wisi na belkach z początku XX wieku.

Bezwylewkowa zabudowa oznacza również brak wilgoci technologicznej w pomieszczeniu. Wylewka cementowa wiąże przez minimum dwadzieścia jeden dzień, a pełne wyschnięcie sięga czterech, pięciu tygodni zależnie od grubości i warunków wentylacyjnych. Przez ten czas mieszkanie jest albo wyłączone z użytkowania, albo trzeba je dogrzewać, żeby wilgoć nie uszkodziła świeżo położonych tynków. Sucha zabudowa eliminuje ten problem całkowicie. Montujesz płyty, układasz rury, instalujesz warstwę rozkładającą obciążenie i od razu możesz kłaść panele, deski albo płytki.

Niska bezwładność cieplna to cecha, która w praktyce oznacza kompletnie inne doświadczenie z ogrzewaniem. Warstwa wody roboczej w rurze ma kilka milimetrów grubości, a płyta grzewcza styropianu reaguje na zmiany temperatury wody w ciągu kilkunastu, najwyżej dwudziestu minut. Podłoga nagrzewa się szybko i równomiernie, ale też szybko stygnie, kiedy zawory się zamkną. Dla gospodarstw domowych, które w ciągu dnia wychodzą do pracy i wracają wieczorem, to olbrzymia zaleta. System nie marnuje energii na ogrzewanie pustych pokoi przez cały dzień, tylko reaguje na rzeczywiste zapotrzebowanie.

Automatyka sterująca współpracująca z tymi systemami pozwala na precyzyjne zarządzanie ciepłem w każdym pomieszczeniu z osobna. Termostaty programowalne, zawory trójdrogowe z siłownikami, moduły pogodowe korygujące temperaturę zasilania według prognozy zewnętrznej. Technologia ta nie jest nowością, ale w połączeniu z niską bezwładnością systemu suchego staje się szczególnie skuteczna. Regulator może obniżyć temperaturę w sypialni do osiemnastu stopni o siódmej rano i podnieść ją do dwudziestu dwóch przed powrotem domowników, a cały cykl zmieści się w przedziale godzinnym, nie kilku godzin.

Kompatybilność z wykończeniem podłogi to ostatnia cecha, którą warto podkreślić. Płyty EPS o wysokiej gęstości, stosowane w tym systemie, mają wytrzymałość na ściskanie przekraczającą 150 kPa. Twardość ta pozwala na ułożenie paneli laminowanych bezpośrednio na płycie dystrybucyjnej, deski warstwowej mocowanej na wkręty do podkładu, a nawet płytek ceramicznych przy użyciu odpowiedniej warstwy wyrównawczej i elastycznego kleju. Warstwa nośna rozkłada obciążenie punktowe, więc szafka z szufladami albo noga krzesła nie wgnatają rury w styropian.

Montaż cienkiego ogrzewania podłogowego wodnego krok po kroku

Przygotowanie podłoża to etap, od którego zależy szczelność i trwałość całego systemu. Stara posadzka musi być stabilna, bez luźnych fragmentów, kurzu ani tłuszczu. Nierówności do pięciu milimetrów wyrównuje się masą samopoziomującą, większe różnice poziomu wymagają wylewki wyrównawczej. Płyta izolacyjna EPS, która stanowi bazę systemu, potrzebuje równego podłoża, żeby szczeliny między arkuszami były minimalne. W przeciwnym razie powstaną mostki termiczne, przez które ciepło będzie uciekać w dół zamiast rozchodzić się po powierzchni podłogi.

Płyty styropianowe układa się na sucho, bez kleju ani mas mocujących. Arkusze łączą się ze sobą za pomocą wyprofilowanych zamków, które eliminują szczeliny nawet przy nierównym cięciu. Grubość płyty dobiera się do projektowanego obciążenia i wymagań izolacyjnych. Standardowo stosuje się płyty o grubości od trzydziestu do pięćdziesięciu milimetrów. W budynkach energooszczędnych, gdzie izolacyjność przegród jest już wysoka, cieńsza płyta może okazać się wystarczająca, natomiast w starych kamienicach warto sięgnąć po grubszą warstwę, żeby nie tracić ciepła do konstrukcji.

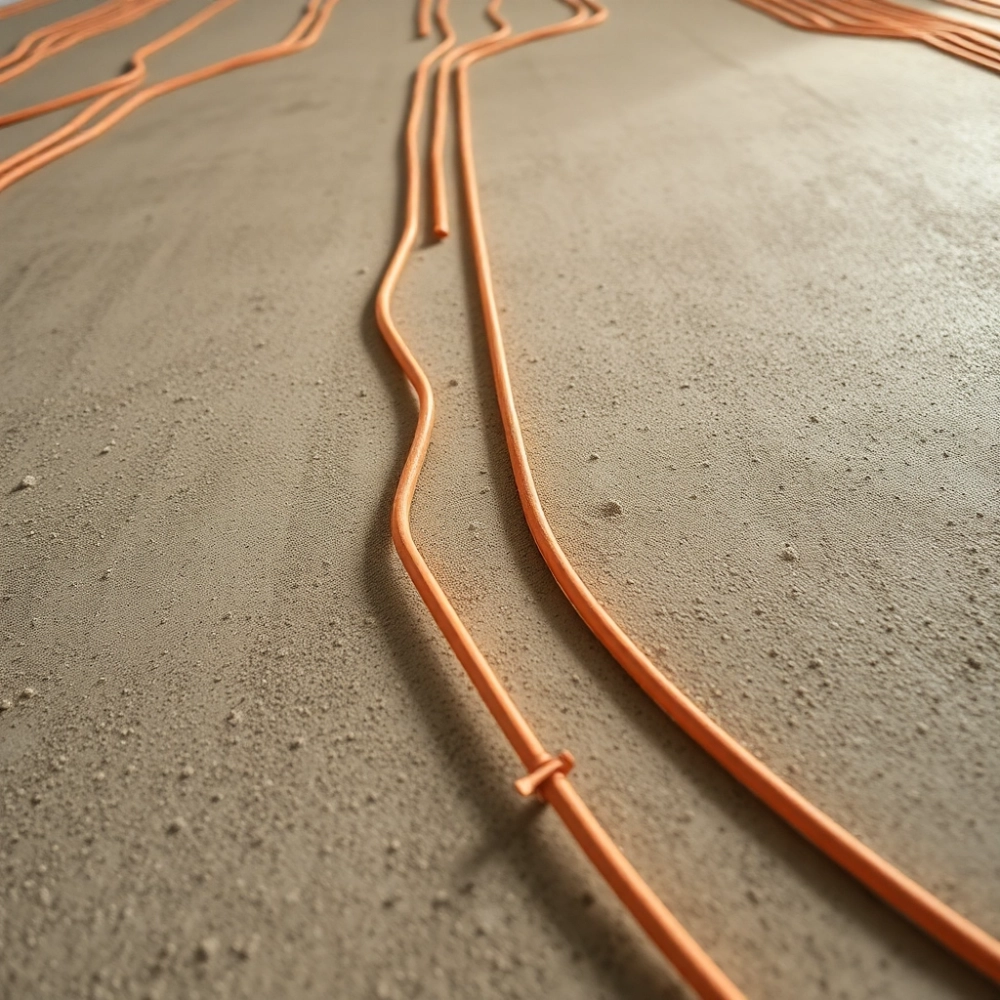

Rury grzewcze układa się w bruzdy wyprofilowane w płycie EPS lub na specjalnych matach termoprzewodzących. Średnica rury to zazwyczaj czternaście lub szesnaście milimetrów, co pozwala na jej elastyczne prowadzenie przy promieniach gięcia nie mniejszych niż pięciokrotność średnicy zewnętrznej. Rozstaw rur wynosi od dziesięciu do dwudziestu centymetrów w zależności od projektowanego obciążenia cieplnego pomieszczenia. W pobliżu okien zewnętrznych, gdzie straty są wyższe, rury układa się gęściej, żeby kompensować chłodzenie powietrza przeszklenego.

Mata rozkładająca obciążenie, nazywana też płytą dociskową, kładziona jest bezpośrednio na rury. Wykonana z aluminium lub ocynkowanej blachy, pokrywa całą powierzchnię i przenosi obciążenia punktowe na płytę EPS. Ta warstwa stanowi jednocześnie barierę dyfuzyjną dla wilgoci z wnętrza i umożliwia równomierne rozłożenie temperatury na powierzchni wykończeniowej. Grubość maty to zwykle od jednego do trzech milimetrów, co wpływa na całkowitą wysokość systemu w niewielkim stopniu.

Wykończenie powierzchni montuje się bezpośrednio na macie rozkładającej. Panele laminowane wymagają podkładu wyrównującego i izolacyjnego, który dodatkowo zwiększa komfort akustyczny pomieszczenia. Deska warstwowa przyklejana jest elastycznym klejem, co wymaga równego podłoża i odpowiedniego czasu wiązania. Płytki ceramiczne układa się na elastycznej zaprawie klejowej, stosując gruntowany podkład zwiększający przyczepność. W każdym przypadku najważniejsze jest, żeby kleje i zaprawy nie zawierały składników mogących reagować z aluminium w macie rozkładającej.

Kiedy wybrać cienkie wodne ogrzewanie podłogowe

Modernizacje budynków historycznych to sytuacja, w której cienki system sprawdza się najlepiej. Drewniane stropy belkowe, stropy ceramiczne na stalowychtryciach, konstrukcje wymurowane na starych piachach często nie tolerują obciążeń przekraczających pięćdziesiąt, siedemdziesiąt kilogramów na metr kwadratowy. Wylewka cementowa grubości sześciu centymetrów generuje obciążenie własne przekraczające sto czterdzieści kilogramów, co przy belkach sosnowych o rozstawie osiemdziesięciu centymetrów i przekroju dwadzieścia na dwadzieścia centymetrów może oznaczać ugięcie przekraczające normy eksploatacyjne. System suchy waży od piętnastu do dwudziestu kilogramów na metr kwadratowy, a więc mieści się w marginesie bezpieczeństwa nawet dla konstrukcji z końca XIX wieku.

Poddasza użytkowe po adaptacji wymagają rozwiązań kompromisowych. Izolacja termiczna między krokwiami zazwyczaj ma grubość dwudziestu, dwudziestu pięciu centymetrów, co przy nachyleniu dachu zmniejsza rzeczywistą wysokość dostępną pod nogami. Każdy centymetr grubości podłogi przekłada się na utratę przestrzeni użytkowej. Cienki system, którego całkowita wysokość od stropu do powierzchni wykończeniowej wynosi od trzech do pięciu centymetrów, pozwala zachować ergonomikę pomieszczenia bez rezygnacji z komfortu cieplnego. Jednocześnie rury prowadzone w warstwie izolacyjnej nie wymagają dodatkowych bruzd ani przebić przez izolację.

Budynki modułowe i kontenerowe to trzecia kategoria, w której system suchy okazuje się optymalnym wyborem. Konstrukcje prefabrykowane projektowane są pod kątem minimalnego obciążenia własnego, co wynika z wymagań transportowych i montażowych. Waga systemu grzewczego ma znaczenie przy logistyce i przy obciążeniach punktowych na łączeniach modułów. Ponadto szybkość montażu w warunkach hali produkcyjnej pozwala na integrację ogrzewania podłogowego z procesem prefabrykacji ścian i stropów, co ogranicza prace wykończeniowe na placu budowy do minimum.

Obiekty użyteczności publicznej, w których wymagana jest częsta zmiana układu wnętrz, również korzystają na suchym systemie. Biura, sale konferencyjne, przestrzenie wystawowe zmieniają aranżacje co kilka lat, a każda modyfikacja instalacji grzewczej oznacza kosztowne prace rozbiórkowe i naprawy. W systemie suchym demontaż warstwy wykończeniowej i dostęp do rur jest stosunkowo prosty, a wymiana komponentów nie generuje odpadów budowlanych w postaci gruzu cementowego. Elastyczność ta przekłada się na niższe koszty cyklu życia budynku.

Porównanie z tradycyjnym ogrzewaniem podłogowym

Tradycyjny system mokry, zwany też wylewkowym, opiera się na rurach ułożonych w warstwie betonu lub anhydrytu o grubości od czterech do ośmiu centymetrów. Beton stanowi jednocześnie masę akumulacyjną i powierzchnię rozkładającą ciepło. Rozwiązanie to ma swoje zalety, ale wymaga spełnienia warunków, które w wielu budynkach są nieosiągalne lub zbyt kosztowne do spełnienia.

BeZwładność cieplna tradycyjnego systemu jest wysoka z definicji. Warstwa betonu grubości sześciu centymetrów ma pojemność cieplną rzędu 840 kJ/(m²·K). Nagrzewanie takiego systemu od temperatury piętnastu do dwudziestu pięciu stopni trwa od trzech do pięciu godzin, a stygnięcie jest równie powolne. Dla budynków stale zamieszkałych, gdzie temperatura utrzymuje się na stałym poziomie przez całą dobę, ta bezwładność nie stanowi problemu. Natomiast dla przestrzeni wykorzystywanych sporadycznie lub dla budynków z programem obniżenia temperatury w nocy i weekendy system mokry generuje straty komfortu i energii.

Różnica w kosztach materiałowych faworyzuje system wylewkowy w przypadku budynków nowych, gdzie warstwa betonu i tak musi zostać wykonana jako podkład pod podłogę. Jednak po doliczeniu kosztów czasu wynajmu rusztowań i osuszania, kosztów wynagrodzeń ekip wykończeniowych czekających na wyschnięcie oraz utraconego czynszu za okres, w którym mieszkanie nie może być oddane do użytku, bilans przesuwa się na korzyść systemu suchego. Dla inwestorów działających pod presją czasu, na przykład przy wynajmie krótkoterminowym lub przy inwestycjach deweloperskich w segmencie premium, ten argument bywa decydujący.

Normy budowlane, w tym PN-EN 1264 dotycząca wodnych systemów ogrzewania podłogowego oraz wytyczne Warunków Technicznych 2021 w zakresie izolacyjności przegród, nie faworyzują żadnego z rozwiązań jako jedynego dopuszczalnego. Oba systemy muszą spełniać wymagania dotyczące temperatury powierzchni podłogi, maksymalnie 29°C w strefie przebywania ludzi i 35°C przy zewnętrznych ścianach, oraz minimalnej izolacyjności termicznej podłoża, która dla systemów podłogowych wynosi R ≥ 0,75 m²·K/W. Spełnienie tych wymagań jest możliwe zarówno w wersji suchej, jak i mokrej, pod warunkiem prawidłowego doboru izolacji pod rurami.

Reasumując, wybór między systemem suchym a wylewkowym nie jest kwestią lepszego lub gorszego rozwiązania. To kwestia dopasowania do konkretnych warunków technicznych budynku, harmonogramu inwestycji i priorytetów użytkownika. Stary budynek z drewnianym stropem, modernizacja poddasza, szybki termin oddania inwestycji, potrzeba elastycznej aranżacji wnętrz przemawiają za systemem suchym. Nowy budynek o masywnych stropach, stały tryb użytkowania z równomiernym obciążeniem cieplnym i budżet ograniczony do minimum kosztów materiałowych przemawiają za systemem wylewkowym. Warto przeanalizować te czynniki przed podjęciem decyzji, żeby za rok nie żałować wyboru, który niepotrzebnie zawęził możliwości aranżacyjne lub przekroczył nośność konstrukcji.

Cienkie ogrzewanie podłogowe wodne najczęściej zadawane pytania
