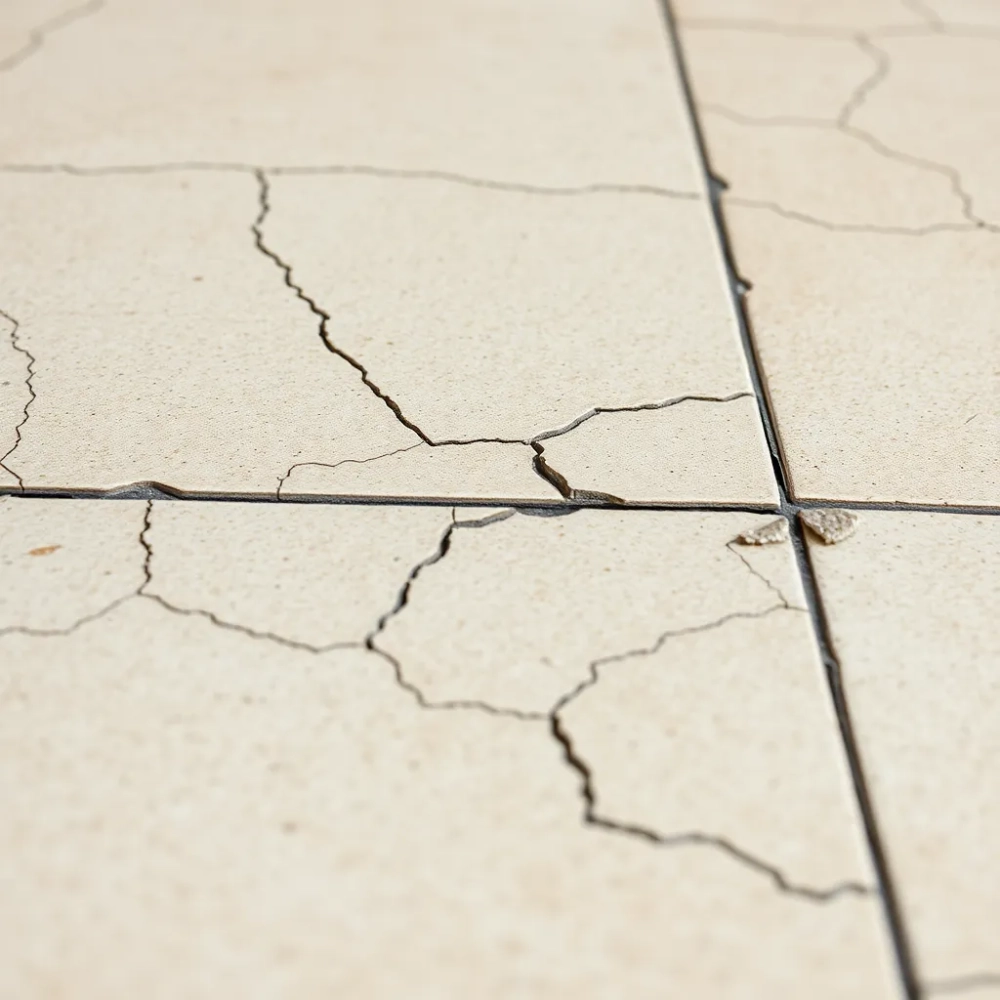

Dlaczego pękają płytki na ogrzewaniu podłogowym i jak temu zapobiec
Pękające płytki na ogrzewaniu podłogowym to efekt łańcucha zaniedbań, nie pojedynczego pecha. Najczęściej winowajcą okazuje się źle dobrany klej, brak dylatacji albo zbyt szybki rozruch instalacji. Każdy z tych błędów działa osobno, ale razem potrafią zniszczyć okładzinę w ciągu dwóch sezonów grzewczych.
- Błędy montażowe, które niszczą okładzinę na ogrzewaniu podłogowym
- Dylatacje i wygrzewanie wylewki pod ogrzewanie podłogowe
- Jaki klej i płytki wybrać na ogrzewanie podłogowe, żeby nie pękały
- Naprawa pękniętych płytek na ogrzewaniu podłogowym krok po kroku
Błędy montażowe, które niszczą okładzinę na ogrzewaniu podłogowym
Najwięcej reklamacji dotyczy techniki nakładania kleju. Metoda placków, wciąż popularna wśród ekip, które uczyły się dekady temu, zostawia pod płytką puste przestrzenie. W tych miejscach brak podparcia, więc przy cyklach grzania i stygnięcia ceramika pęka w charakterystyczny sposób: od spodu, dokładnie nad pustką.
Prawidłowa technika polega na nakładaniu kleju pacą zębatą pod kątem 45 stopni. Grzebień o zębach 10×10 milimetra daje równomierną warstwę, która po dociśnięciu płytki rozpływa się, wypełniając całą powierzchnię. Klej musi pokryć minimum 85 procent spodu płytki, a przy formatach większych niż 30×30 centymetrów nakłada się go też na spodnią stronę okładziny. To tzw. metoda kombinowana, opisana w normie PN-EN 12004.
Klej bez modyfikacji polimerowych twardnieje w sposób kruchy. Pod wpływem temperatury, która zmienia się od 18 do 35 stopni Celsjusza, nie nadąża za ruchami podłoża i odspaja się od wylewki. Dlatego na ogrzewanie podłogowe nadają się wyłącznie zaprawy klasy C2TE S1 lub S2 wg PN-EN 12004, gdzie S1 oznacza odkształcalność poprzeczną co najmniej 2,5 milimetra, a S2 co najmniej 5 milimetrów.
Gruntowanie podłoża bywa traktowane po macoszemu. Bez warstwy sczepnej klej traci przyczepność już po pierwszym sezonie. Grunt zmniejsza chłonność wylewki anhydrytowej, która inaczej wyciąga wodę z zaprawy zanim ta zwiąże. Na wylewkach cementowych grunt blokuje pylenie i tworzy mostek adhezyjny między starą a nową warstwą.
Protokół wygrzewania wylewki
Wygrzewanie wylewki cementowej zaczyna się najwcześniej po 28 dniach od wylania, anhydrytowej po 7 dniach. Zbyt wczesne włączenie powoduje szok termiczny, mikropęknięcia w jastrychu i odspojenie kleju. Poniższy harmonogram obowiązuje dla obu typów wylewek, różni się tylko temperaturą początkową.
| Dzień | Temperatura zasilania (wylewka cementowa) | Temperatura zasilania (wylewka anhydrytowa) |
|---|---|---|
| 1-3 | 20°C | 20°C |
| 4-6 | 30°C | 25°C |
| 7-9 | 40°C | 30°C |
| 10-12 | 45°C | 35°C |
| 13-14 | 50°C (maks.) | 40°C (maks.) |
Po osiągnięciu maksimum temperaturę obniża się o 5 stopni dziennie do wartości roboczej. Każdy etap wymaga stabilizacji, czyli utrzymania zadanej temperatury przez co najmniej 24 godziny. Pośpiech przy rozruchu skraca żywotność całej posadzki o kilka lat.
Dylatacje i wygrzewanie wylewki pod ogrzewanie podłogowe
Dylatacja obwodowa, czyli pasek elastycznej pianki grubości 8-10 milimetra wzdłuż ścian, kompensuje ruchy termiczne całej powierzchni. Bez niej płytki dociskają do ścian i powstają naprężenia, które szukają ujścia w postaci rys. Pianka dylatacyjna musi być ciągła, bez przerw w narożnikach, bo tam właśnie zaczynają się pęknięcia.
Dylatacje pośrednie dzielą pole grzewcze na mniejsze sekcje. Wykonuje się je, gdy pomieszczenie ma powyżej 40 metrów kwadratowych albo któreś z wymiarów przekracza 8 metrów. W praktyce oznacza to salon w domu jednorodzinnym, dużą łazienkę albo hol z zabudową. Szczelina o szerokości 8-10 milimetra wypełniona profilem elastycznym lub silikonem neutralnym pozwala płytkom pracować niezależnie od sąsiednich.
Maksymalna temperatura wody zasilającej instalację podłogową to 35 stopni Celsjusza w pomieszczeniach mieszkalnych. Wyższe wartości, sięgające 50 stopni, pojawiają się czasem w strefach brzegowych albo przy intensywnym suszeniu, ale przekroczenie tego progu powoduje przegrzanie wylewki i degradację kleju. Polimerowe modyfikacje w zaprawie C2TE S1 wytrzymują stałą ekspozycję do 70 stopni, lecz cykliczne przegrzewanie i tak osłabia strukturę.
Schematyczny podział stref dylatacyjnych
| Typ dylatacji | Kiedy stosować | Szerokość szczeliny | Materiał wypełniający |
|---|---|---|---|
| Obwodowa (brzegowa) | Zawsze, wzdłuż wszystkich ścian | 8-10 mm | Pianka PE, sznur dylatacyjny |
| Pośrednia (polowa) | Pole > 40 m² lub długość > 8 m | 8-10 mm | Profil dylatacyjny z PVC lub aluminium |
| Konstrukcyjna | W miejscu dylatacji budynku | 10-15 mm | Silikon neutralny + wkład kompensacyjny |
Protokół rozruchu instalacji pozwala uniknąć szoku termicznego. Pierwszego dnia woda osiąga temperaturę pokojową, czyli około 20 stopni. Co 24 godziny podnosi się ją o 5 stopni, aż do projektowej wartości roboczej. Taki przebieg daje wylewce czas na równomierne odprowadzenie wilgoci resztkowej i eliminuje naprężenia skurczowe, które w przeciwnym razie skumulowałyby się w jednym cyklu.
Jaki klej i płytki wybrać na ogrzewanie podłogowe, żeby nie pękały
Klej elastyczny do ogrzewania podłogowego musi łączyć dwa sprzeczne wymagania: twardość potrzebną do trzymania płytki i elastyczność kompensującą ruchy podłoża. Klasy C2TE S1 i S2 wg PN-EN 12004 spełniają ten warunek dzięki domieszkom polimerowym, które tworzą trójwymiarową sieć wewnątrz związanej zaprawy. Litera C oznacza cementowe spoiwo, 2 to klasa wytrzymałości (minimum 1 N/mm²), T to tiksotropia (brak spływu), a E to wydłużony czas otwarty.
| Klasa kleju | Zastosowanie | Orientacyjna cena (PLN/m²) | Kiedy NIE stosować |
|---|---|---|---|
| C2TE | Stabilne podłoża, brak ogrzewania | 8-14 | Na ogrzewaniu podłogowym przy formacie > 30×30 cm |
| C2TE S1 | Ogrzewanie podłogowe, balkony, tarasy | 14-22 | W strefach mokrych bez dodatkowej hydroizolacji |
| C2TE S2 | Duże formaty, intensywne obciążenia termiczne | 22-35 | Gdy podłoże jest sztywne i stabilne (niepotrzebna elastyczność) |
| C2FT S1 (szybkowiążący) | Naprawy, szybki rozruch | 18-28 | Przy niskich temperaturach montażu (< 5°C) |
Dobór płytek zaczyna się od współczynnika oporu cieplnego (R). Im niższy, tym lepiej przewodzi ciepło. Gres o grubości 8 milimetrów ma R rzędu 0,02 m²K/W, terakota nieco więcej, a kamień naturalny (marmur, granit) plasuje się pomiędzy. Ceramika wielkoformatowa, powyżej 60×60 centymetrów, wymaga kleju klasy S2 i idealnie równego podłoża.
| Rodzaj okładziny | Współczynnik R (m²K/W) | Rozszerzalność liniowa (mm/m·K) | Orientacyjna cena (PLN/m²) | Kiedy unikać |
|---|---|---|---|---|
| Gres techniczny 8-10 mm | 0,02 | 0,007 | 60-180 | W strefach z agresją chemiczną |
| Terakota szkliwiona | 0,03 | 0,008 | 40-120 | Na zewnątrz, przy braku mrozoodporności |
| Klinkier | 0,05 | 0,006 | 90-200 | W pomieszczeniach z ogrzewaniem podłogowym o wysokiej temperaturze |
| Kamień naturalny (marmur) | 0,01-0,02 | 0,005-0,012 | 150-400 | W wilgotnych łazienkach (ryzyko przebarwień) |
| Mozajka szklana | 0,01 | 0,009 | 120-300 | Na nierównym podłożu (ryzyko odspajania) |
Grubość płytek wpływa na akumulację ciepła i czas reakcji termicznej. Optymalny przedział to 8-10 milimetrów. Cieńsze płytki (6 mm i mniej) łatwiej pękają pod naciskiem punktowym, grubsze (powyżej 12 mm) spowalniają oddawanie ciepła i zmuszają do podniesienia temperatury wody, co zwiększa ryzyko przegrzania.
Wilgotność pomieszczenia w trakcie montażu powinna mieścić się w granicach 45-60 procent. Zbyt suche powietrze powoduje zbyt szybkie odparowanie wody z kleju, a za wilgotne wydłuża wiązanie i sprzyja powstawaniu wykwitów. W nowych budynkach, gdzie wylewka schnie tygodniami, warto korzystać z higrometru i wentylować pomieszczenia.
Naprawa pękniętych płytek na ogrzewaniu podłogowym krok po kroku
Lokalizacja pęknięcia dużo mówi o przyczynie. Rysa biegnąca dokładnie nad rurą grzewczą wskazuje na przegrzanie albo brak dylatacji w tym miejscu. Pęknięcie w środku płytki, równoległe do krótszego boku, sugeruje pustkę powietrzną pod spodem. Złamanie przy ścianie, bez dylatacji obwodowej, to klasyczny efekt docisku termicznego.
Diagnostyka w trzech krokach
Stukanie kostką palców lub drewnianym trzonkiem pozwala rozpoznać pustki. Głuchy dźwięk oznacza odspojony klej, metaliczny brzmienie to płytka dobrze związana. Pęknięcia włoskowate, o szerokości poniżej 0,3 milimetra, bywają kosmetyczne i dają się zamaskować żywicą epoksydową. Rysy strukturalne, z widocznym przemieszczeniem krawędzi, wymagają wymiany płytki.
Opcje naprawy zależą od skali zniszczeń. Pojedyncza płytka z rysą kosztuje od 80 do 200 złotych za samą robociznę, dochodzi materiał. Skuwanie większego fragmentu, powyżej 5 metrów kwadratowych, to wydatek rzędu 120-180 złotych za metr wraz z ponownym ułożeniem. Systemy renowacyjne, polegające na wylaniu cienkowarstwowej masy samopoziomującej na istniejącą okładzinę, sprawdzają się, gdy pęknięcia są powierzchniowe i wynikają z błędów wykonawczych, nie z wad konstrukcji.
| Metoda naprawy | Koszt (PLN/m²) | Czas realizacji | Trwałość | Kiedy NIE stosować |
|---|---|---|---|---|
| Wymiana pojedynczych płytek | 120-250 | 1-2 dni | 10-20 lat | Gdy klej pod całością stracił przyczepność |
| Skuwanie i ponowne układanie | 180-320 | 5-10 dni | 15-25 lat | Gdy wylewka też jest spękana (naprawa bezcelowa) |
| System renowacyjny (nakładka) | 250-400 | 3-5 dni | 8-15 lat | Na ogrzewaniu podłogowym bez możliwości regulacji temperatury |
| Iniekcja żywicą | 80-150 | 1 dzień | 5-10 lat | Przy aktywnych ruchach konstrukcji (pęknie ponownie) |
Przed ponownym ułożeniem płytek trzeba sprawdzić stan wylewki. Pęknięcia w jastrychu szpachluje się żywicą reaktywną, ubytki większe niż 2 milimetry wypełnia masą szpachlową. Jeśli wylewka odspaja się od izolacji termicznej (głuchy dźwięk przy opukiwaniu), konieczne jest skucie do warstwy nośnej i ponowne wykonanie całego przekroju podłogi.
Checklisty do mentalnego odhaczenia
Przed montażem (10 punktów):
- Sprawdzenie projektu ogrzewania podłogowego pod kątem stref i temperatur
- Weryfikacja czasu wiązania wylewki (28 dni cement, 7 dni anhydryt)
- Pomiar wilgotności wylewki higrometrem CM (maks. 2% CM dla cementowej, 0,5% dla anhydrytowej)
- Dobór kleju klasy minimum C2TE S1 wg PN-EN 12004
- Wybór płytek o R poniżej 0,05 m²K/W
- Sprawdzenie równości podłoża (odchylenie poniżej 2 mm/m)
- Zaplanowanie dylatacji obwodowej i pośrednich
- Zakup taśmy dylatacyjnej i profili kompensacyjnych
- Wentylacja pomieszczenia do uzyskania wilgotności 45-60%
- Umowa z wykonawcą zawierająca protokół wygrzewania
Podczas montażu (8 punktów):
- Nakładanie kleju pacą zębatą 10×10 mm pod kątem 45°
- Metoda kombinowana dla płytek powyżej 30×30 cm
- Dociskanie płytek ruchem śrubowym, kontrola poziomu
- Pokrycie spodu klejem minimum 85%
- Ciągłość taśmy dylatacyjnej w narożnikach
- Gruntowanie wylewki anhydrytowej środkiem dedykowanym
- Kontrola temperatury w pomieszczeniu (15-25°C)
- Unikanie przeciągów w trakcie wiązania kleju
Po montażu i rozruch (5 punktów):
- Odczekaj minimum 24 godziny przed fugowaniem
- Fuga elastyczna klasy CG2 WA wg PN-EN 13888
- Rozruch instalacji zgodnie z tabelą wygrzewania
- Pierwszy cykl grzewczy z kontrolą temperatury co 6 godzin
- Dokumentacja fotograficzna ułożenia rur (na wypadek przyszłych wierceń)
Najczęstsze pytanie brzmi: czy można położyć płytki na ogrzewanie podłogowe bez doświadczenia? Teoretycznie tak, ale ryzyko błędu przy rozruchu, klejeniu albo dylatacjach jest zbyt wysokie. Koszt poprawki przekracza zwykle cenę fachowca. Inwestor, który koordynuje ekipę, powinien przynajmniej znać normy i umieć zweryfikować protokół rozruchu.
Drugie pytanie dotyczy tego, jak długo trwa cały proces od wylania wylewki do pełnego użytkowania podłogi. Dla wylewki cementowej to minimum 28 dni schnięcia plus 14 dni wygrzewania, razem około sześciu tygodni. Anhydrytowa skraca ten czas do trzech tygodni, ale wymaga precyzyjnego przestrzegania temperatur maksymalnych.
Źródła danych i norm: PN-EN 12004 (klasyfikacja klejów do płytek), PN-EN 13888 (zaprawy do spoinowania), Warunki Techniczne 2024 (Dz.U. 2022 poz. 1225, dział IX), instrukcje producentów systemów ogrzewania podłogowego (np. Uponor, REHAU, Variotherm), karty techniczne zapraw elastycznych klasy C2TE S1/S2.
