Dlaczego dylatacja w ogrzewaniu podłogowym jest niezbędna?

Masz za sobą wylanie wylewki, rury grzewcze precyzyjnie rozłożone według projektu, całość wyglądała idealnie a mimo to po kilku miesiącach na powierzchni podłogi pojawiły się wyraźne spękania. Brzmi znajomo? W zdecydowanej większości przypadków winowajcą okazuje się pominięcie dylatacji lub jej nieprawidłowe wykonanie. W ogrzewaniu podłogowym tensja generowana przez cykliczne zmiany temperatury potrafi wytworzyć siły rzędu kilkuset kilogramów na metr kwadratowy, które, nie mając ujścia, rozsadzą nawet najsolidniejszy beton. Dylatacja w systemie ogrzewania podłogowego to nieformalny wymysł wykonawców to wymóg norm i fizyki materiałów, którego respektowanie decyduje o trwałości całej posadzki przez dekady.

• Funkcje dylatacji brzegowych
• Kiedy stosować szczeliny dylatacyjne
• Jak prawidłowo wykonać dylatację w wylewce
• Typowe błędy wykonawcze i ich konsekwencje
• Dylatacja ogrzewanie podłogowe pytania i odpowiedzi

Funkcje dylatacji brzegowych

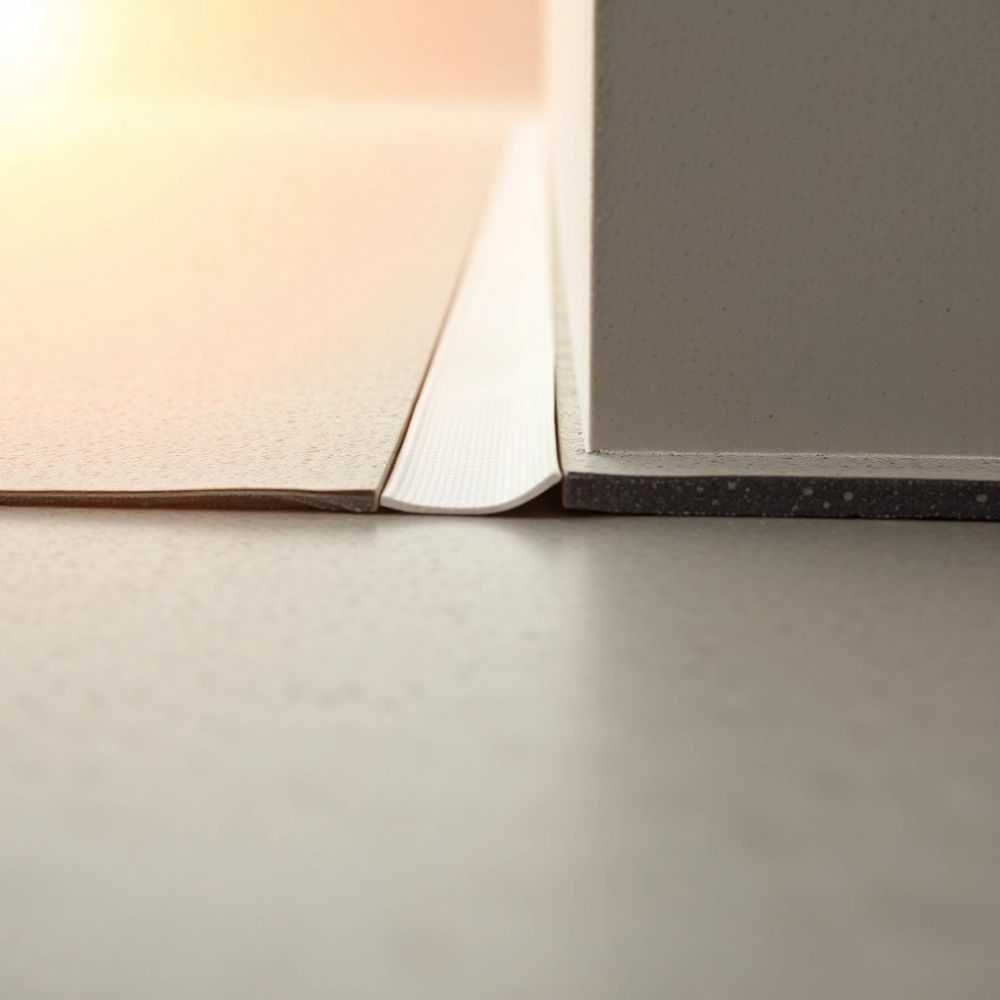

Dylatacja brzegowa to elastyczna warstwa znajdująca się pomiędzy ścianą a płytą grzewczą. Jej podstawowa rola polega na kompensowaniu ruchów termicznych wylewki, która podczas pracy systemu zmienia swoją objętość nawet o 0,3-0,5 mm na każdy metr bieżący przy różnicy temperatur rzędu 40°C. Beton i anhydryt mają współczynnik rozszerzalności cieplnej rzędu 0,012 mm/m·K, co oznacza, że w pomieszczeniu o długości 8 metrów wylewka może urosnąć lub skurczyć się o około 4 mm w skali roku. Bez bufora w postaci dylatacji brzegowej energia ta musi znaleźć ujście i znajduje je w pęknięciach.

Izolacja brzegowa pełni również funkcję mostka termicznego. Specjalna mata taśmowa montowana wzdłuż wszystkich przylegających do wylewki powierzchni pionowych oddziela ją od murów, zapobiegając ucieczce ciepła do ścian i jednocześnie umożliwiając swobodne przemieszczanie się krawędzi płyty grzewczej. Grubość taśmy dylatacyjnej standardowo wynosi od 8 do 12 mm, przy czym wysokość powinna odpowiadać całkowitej grubości warstwy wykończeniowej łącznie z klejem i posadzką.

Systemy ogrzewania podłogowego wymagają zastosowania dylatacji brzegowej również jako warstwy rozdzielczej, która zapobiega przenoszeniu naprężeń z posadzki na ściany. Podczas pracy rur grzewczych temperatura wylewki wzrasta nierównomiernie obszary nad rurami są cieplejsze, przestrzenie między nimi chłodniejsze. Ta lokalna gradient temperatury generuje wewnętrzne naprężenia w betonie, które bez elastycznego bufora przenoszą się na spoiny i narożniki ścian, powodując ich pękanie.

Polecamy Listwa dylatacyjna do ogrzewania podłogowego

Producent systemów grzewczych KAN-therm rekomenduje stosowanie taśmy dylatacyjnej o minimalnej grubości 8 mm na całym obwodzie pomieszczenia, a w przypadku pomieszczeń dłuższych niż 8 metrów zaleca się dodatkowo szczeliny dylatacyjne w połowie długości. Współczynnik sprężystości taśmy powinien umożliwiać kompresję do 50% pierwotnej grubości bez trwałego odkształcenia, co gwarantuje funkcjonowanie dylatacji przez cały okres eksploatacji.

Współpraca pomiędzy matą izolacyjną a warstwą rozdzielczą ma kluczowe znaczenie dla skuteczności całego systemu. Mata izolacyjna montowana pod rurami grzewczymi zapobiega ucieczce ciepła do podłoża, natomiast taśma dylatacyjna na obwodzie zamyka obieg i umożliwia swobodne ruchy płyty grzewczej. Brak jednego z tych elementów drastycznie zmniejsza efektywność ogrzewania i przyspiesza degradację posadzki.

Kiedy stosować szczeliny dylatacyjne

Szczeliny dylatacyjne w wylewce stosuje się w przypadku pomieszczeń, których powierzchnia przekracza 30 m² lub gdy żaden z boków nie jest krótszy niż 7-8 metrów. Ta zasada wynika z fizyki materiałów im dłuższy element, tym większa bezwzględna wartość wydłużenia termicznego. Przekroczenie tych progów bez wprowadzenia dodatkowych fug dylatacyjnych skutkuje kumulacją naprężeń przekraczających wytrzymałość wylewki na rozciąganie.

Norma PN-EN 1264 określa, że w systemach ogrzewania podłogowego szczeliny dylatacyjne należy projektować w odstępach nie większych niż 6 metrów w przypadku wylewek cementowych i nie większych niż 8 metrów dla wylewek anhydrytowych. Anhydryt charakteryzuje się mniejszym skurczem wiązania i wyższą wytrzymałością na rozciąganie przy zginaniu, co pozwala na większe rozstawy szczelin, ale tylko pod warunkiem spełnienia wszystkich pozostałych wymogów wykonawczych.

Szczeliny dylatacyjne są również obligatoryjne w newralgicznych punktach geometrycznych pomieszczenia. Narożniki wewnętrzne, przejścia przez drzwi, miejsca zmiany kierunku ułożenia rur oraz granice między strefami o różnym natężeniu ogrzewania wymagają wprowadzenia dodatkowych fug. Nagłe zmiany kształtu podłogi generują koncentrację naprężeń, które omijają wypośrodkowane szczeliny obwodowe.

W pomieszczeniach o niestandardowych kształtach, takich jak litery L, T czy Z, podział na strefy dylatacyjne powinien odzwierciedlać geometrię wnętrza. Zasada jest prosta każdy zamknięty obwód o powierzchni przekraczającej 30 m² wymaga własnej strefy dylatacyjnej, a granice stref muszą przebiegać przez geometryczne punkty newralgiczne, a nie wzdłuż przypadkowych linii.

Dylatacja jest niezbędna również w przypadku zmiany podłoża pod wylewką. Jeśli jedna część pomieszczenia leży na gruncie, a druga na stropie międzykondygnacyjnym, różnice w sztywności podłoża powodują nierównomierne osiadanie płyty grzewczej. W takich sytuacjach szczelinę dylatacyjną należy wprowadzić na granicy zmiany podłoża, niezależnie od wymiarów geometrycznych pomieszczenia.

Różnice między wylewką cementową a anhydrytową

Wybór technologii wylewki determinuje parametry dylatacji. Wylewka cementowa charakteryzuje się wyższym skurczem wiązania sięgającym 0,4-0,6 mm/m, co wymusza gęstszy rozkład szczelin dylatacyjnych i dłuższy okres dojrzewania przed uruchomieniem ogrzewania minimum 21 dni od wylania. Wylewka anhydrytowa ma skurcz na poziomie 0,1-0,2 mm/m, ale jej wyższa wrażliwość na wilgoć sprawia, że szczeliny muszą być bardziej starannie zabezpieczone przed kontaktem z wodą.

Podłoże pod wylewkę anhydrytową musi być dokładnie zaimpregnowane, ponieważ anhydryt w kontakcie z wodą ulega degradacji. Wylewka cementowa jest odporniejsza na wilgoć, ale wymaga staranniejszego wykonania warstwy rozdzielczej ze względu na wyższy ciężar własny. Minimalna grubość wylewki cementowej nad rurami grzewczymi wynosi 45 mm, natomiast anhydrytowej 35 mm, co wpływa na całkowitą konstrukcję systemu ogrzewania podłogowego.

Jak prawidłowo wykonać dylatację w wylewce

Prawidłowe wykonanie dylatacji brzegowej rozpoczyna się już na etapie przygotowania podłoża. Powierzchnia musi być czysta, nośna i wolna od kurzu. Przed ułożeniem taśmy dylatacyjnej na wszystkie ściany i słupy nanosi się warstwę gruntującą poprawiającą przyczepność. Taśma dylatacyjna mocowana jest mechanicznie za pomocą kołków rozporowych lub zszywek do ściany, przy czym jej górna krawędź musi wystawać minimum 20 mm ponad planowany poziom gotowej posadzki.

Krytycznym błędem jest przycinanie taśmy dylatacyjnej przed ułożeniem warstwy wykończeniowej. W trakcie prac wykończeniowych taśma jestdociskana przez płyty lub panele, a jej nadmiar obcinany dopiero po zakończeniu montażu podłogi. Zbyt wczesne przycięcie pozostawia szczelinę widoczną i pozbawioną elastycznej ochrony, co neguje cały efekt izolacji termicznej i dylatacyjnej.

Szczeliny dylatacyjne w wylewce wykonuje się poprzez wprowadzenie listwy dystansowej na etapie zalewania masy. Listwa ta, najczęściej wykonana z tworzywa sztucznego o grubości 8-12 mm, pozostaje w szczelinie do momentu wstępnego związania wylewki, a następnie jest usuwana, pozostawiając wolną fugę. Fuga ta nie wymaga wypełnienia wystarczy przykrycie listwą maskującą zamocowaną na stałe do jednej ze stron szczeliny, umożliwiającą swobodny ruch drugiej krawędzi.

Zagęszczenie wylewki wzdłuż szczeliny dylatacyjnej wymaga szczególnej uwagi. Beton w bezpośrednim sąsiedztwie fugi ma tendencję do nadmiernego zagęszczenia kosztem reszty masy, co prowadzi do niejednorodnej wytrzymałości. Zaleca się wibrowanie ręczne za pomocą listwy wibracyjnej, unikając bezpośredniego kontaktu narzędzia z krawędziami szczeliny w odległości mniejszej niż 20 cm.

Przed uruchomieniem ogrzewania podłogowego konieczne jest przeprowadzenie procedury wygrzewania, która pozwala wylewce na stopniową adaptację do zmian temperatury. Protokół wygrzewania rozpoczyna się od temperatury wody zasilającej równej temperaturze pokojowej, a następnie temperatura wzrasta o 5°C dziennie, aż do osiągnięcia projektowej wartości maksymalnej. Ten proces trwa zazwyczaj od 7 do 14 dni i pozwala na kontrolowane usunięcie wilgoci resztkowej bez generowania gwałtownych naprężeń termicznych.

Montaż warstwy izolacyjnej a dylatacja

Maty izolacyjne układane pod rurami grzewczymi muszą być przycięte z uwzględnieniem szczeliny dylatacyjnej na obwodzie. Maty polystyrene XPS o grubości 30-50 mm układa się z przesunięciem spoin, a wszystkie szczeliny między płytami wypełnia się pianką poliuretanową. W przypadku zastosowania mat aluminiowych poprawiających dystrybucję ciepła, warstwa aluminium musi być przecięta w linii przebiegu szczeliny dylatacyjnej, aby zapobiec przenoszeniu naprężeń na wylewkę.

System ogrzewania podłogowego wymaga zastosowania warstwy rozdzielczej między izolacją a wylewką w przypadku stropów drewnianych lub konstrukcji podatnych na ugięcia. Folia polietylenowa o grubości 0,2 mm układana z zakładem minimum 20 cm na wszystkich krawędziach tworzy barierę chroniącą izolację przed wilgocią z wylewki i jednocześnie umożliwia swobodne ruchy płyty grzewczej w kierunku poziomym.

Rury grzewcze przechodzące przez szczelinę dylatacyjną wymagają dodatkowej osłony w postaci peszla o długości minimum 50 cm po obu stronach fugi. Osłona ta umożliwia ruch rury względem wylewki bez ryzyka uszkodzenia ścianki rury ani zmiany przekroju czynnego. Peszel powinien być zamocowany w sposób umożliwiający swobodne przesunięcie, bez sklejenia z wylewką ani z rurą.

Podczas kontroli jakości wykonanej dylatacji należy sprawdzić ciągłość taśmy brzegowej na całym obwodzie, prawidłowe wykonanie szczelin poprzecznych z zachowaniem pełnej głębokości przelotu oraz zabezpieczenie przejść rur przez szczeliny. Każde przerwanie ciągłości dylatacji stanowi potencjalny punkt koncentracji naprężeń prowadzący do pęknięcia posadzki w okresie eksploatacji.

Typowe błędy wykonawcze i ich konsekwencje

Pomijanie dylatacji brzegowej to najczęstszy błąd w instalacjach wykonywanych przez niewykwalifikowanych wykonawców. Skrócenie kosztów o kilka złotych na metrze bieżącym taśmy dylatacyjnej przekłada się na ryzyko powstania wyraźnych spękań na powierzchni posadzki już po pierwszym sezonie grzewczym. Koszt naprawy jednego pęknięcia wraz z wymianą fragmentów podłogi wielokrotnie przekracza wartość materiałów dylatacyjnych.

Zbyt wąska szczelina dylatacyjna nie spełnia swojej funkcji kompensacyjnej. Minimalna szerokość fugi powinna wynosić 8 mm niezależnie od długości pomieszczenia, a w przypadku wylewek cementowych w pomieszczeniach powyżej 40 m² zaleca się szerokość 12 mm. Zbyt ciasna szczelina ulega zablokowaniu przez pył budowlany i resztki zaprawy, tracąc zdolność do pracy.

Niedokładne przyklejenie taśmy dylatacyjnej do ściany powoduje jej odspajanie podczas zalewania wylewki. Woda i ciężar masy betonskiej dociskają taśmę, która odkleja się od podłoża i zwija się ku górze, tworząc mostek termiczny i eliminując funkcję izolacji brzegowej. Prawidłowe mocowanie wymaga zastosowania dedykowanych kołków rozporowych w rozstawie co 30 cm.

Przejścia instalacyjne przez szczeliny dylatacyjne bez odpowiednich osłon to błąd, który ujawnia się po latach eksploatacji. Rura grzewcza pracująca pod wpływem zmian temperatury ociera o krawędź wylewki, co prowadzi do mikropęknięć wokół przejścia i finalnie do rozszczelnienia systemu. Koszt usunięcia takiej awarii wraz z odtworzeniem posadzki sięga kilku tysięcy złotych za jedno przejście.

Wpływ spękań na efektywność ogrzewania

Spękania wylewki nie są wyłącznie problemem estetycznym mają bezpośredni wpływ na parametry eksploatacyjne systemu ogrzewania podłogowego. Pęknięcia tworzą kanały, przez które ciepło ucieka do podłoża, zamiast promieniować do pomieszczenia. Efektywność przekazywania ciepła spada nawet o 15-20%, co wymusza podniesienie temperatury wody grzewczej i zwiększa zużycie energii.

Dylatacja w systemie ogrzewania podłogowego to nie detal wykończeniowy to fundamentalny element konstrukcji wpływający na trwałość, efektywność i bezawaryjność całej instalacji przez dekady. Inwestycja w prawidłowe wykonanie dylatacji zwraca się wielokrotnie w postaci niższych kosztów eksploatacji i braku konieczności kosztownych remontów. Odpowiedzialny wykonawca traktuje dylatację jako priorytet na równi z samym ułożeniem rur grzewczych, a inwestor powinien domagać się jej uwzględnienia w kosztorysie jako pozycji obowiązkowej.

Weryfikacja poprawności wykonania dylatacji możliwa jest jeszcze przed zalaniem wylewki poprzez kontrolę wzrokową i pomiar. Taśma dylatacyjna powinna przylegać do ściany na całej powierzchni, bez pęcherzy powietrza i odspojenia. Szczeliny poprzeczne należy wykonać na głębokość minimum 1/3 grubości wylewki, a listwy dystansowe muszą być proste i niezmienione po ułożeniu masy.

Dla zapewnienia pełnej funkcjonalności systemu ogrzewania podłogowego przez minimum 30 lat eksploatacji, dylatacja musi być traktowana jako element integralny konstrukcji, a nie opcjonalny dodatek. Prawidłowo wykonana izolacja brzegowa, szczeliny dylatacyjne o odpowiednich parametrach i staranne zabezpieczenie przejść instalacyjnych to fundament trwałej i efektywnej podłogi grzewczej. Każdy inwestor planujący instalację ogrzewania podłogowego powinien uwzględnić te elementy w projekcie i kosztorysie jako pozycje obowiązkowe.
