Ile pętli ogrzewania podłogowego potrzebujesz? Konkretne liczby i wzór

Zimna łazienka, głośna pompa, rachunek za ogrzewanie wyższy o kilkanaście procent miesięcznie trzy objawy jednego, często niewidocznego błędu: źle dobranej długości pętli ogrzewania podłogowego. Woda w rurze 16 mm pokonującej 140 metrów zachowuje się zupełnie inaczej niż ta sama woda w obiegu 80 metrów, a różnica przekłada się na realne kilowatogodziny i realne nerwy przy kalibracji rozdzielacza.

• Dlaczego długość pętli podłogówki rządzi całą instalacją
• Maksymalna długość pętli dla rur 16, 17, 20 i 25 mm
• Jak obliczyć długość pętli ogrzewania podłogowego wzorem krok po kroku
• Rozstaw rur a długość pętli, co wybrać do salonu, łazienki i garażu
• Wpływ układu rur na możliwą długość obiegu
• Ile obiegów podłogówki zmieści się na rozdzielaczu 2, 3, 4, 6 i 8 drogowym
• Najczęstsze błędy wykonawców wydłużające rachunki o 15-25%
• Lista kontrolna przed uruchomieniem instalacji

Dlaczego długość pętli podłogówki rządzi całą instalacją

Każdy dodatkowy metr rury zwiększa opór hydrauliczny. Woda wolniej przepływa, pompa musi wytworzyć wyższe ciśnienie, a końcówka pętli otrzymuje mniej gorącej cieczy niż jej początek. Efekt? Podłoga ciepła przy ścianie zewnętrznej, chłodna przy drzwiach klasyczny „efekt zebry”, którego nie da się usunąć żadnym zaworem termostatycznym.

Norma PN-EN 1264 precyzuje, że rozkład temperatury na powierzchni podłogi nie może różnić się więcej niż o kilka stopni, bo przekroczenie tej granicy oznacza dyskomfort stóp i straty ciepła oddawanego nierównomiernie. Pętla zbyt długa przy średnicy 16 mm narusza ten wymóg najczęściej szczególnie gdy projektant zapomniał o współczynniku strat ciśnienia dla konkretnego typoszeregu rury.

Maksymalna długość pętli dla rur 16, 17, 20 i 25 mm

Tabela poniżej to skrót zaleceń czołowych producentów systemów (Uponor, Wavin, Kan-therm) dla temperatury zasilania 35-40°C i prędkości przepływu 0,4-0,6 m/s. Wartości traktuj jako górną granicę bezpieczeństwa, nigdy jako cel do osiągnięcia.

Nigdy nie przekraczaj 120 mb dla rury 16 × 2 bez konsultacji z projektantem. Skok oporu przy 130 mb potrafi wycisnąć z pompy na tyle, że zaczyna „wyć" przy każdym otwarciu zaworu na rozdzielaczu.

Przy średnicy 25 mm granica 200 mb nie wynika z oporu hydraulicznego, lecz z ilości wody, jaką trzeba nagrzać w kotle. Każdy litr w obiegu to wlewony zimny ładunek po każdym uruchomieniu pompy wolniejsza reakcja termostatu, wyższe rachunki za gaz w pierwszych minutach cyklu.

Jak obliczyć długość pętli ogrzewania podłogowego wzorem krok po kroku

Najprostszy wzór projektowy: L = (A × 100) / R, gdzie A oznacza powierzchnię ogrzewaną w metrach kwadratowych, a R rozstaw rury w centymetrach. Wynik to łączna długość wszystkich przewodów w pomieszczeniu, nie długość jednej pętli.

Pokój 12 m², rozstaw 15 cm. L = (12 × 100) / 15 = 80 mb. Przy średnicy 16 mm spokojnie mieścisz się w limicie, dzieląc obieg na pojedynczą pętlę około 80-metrową.

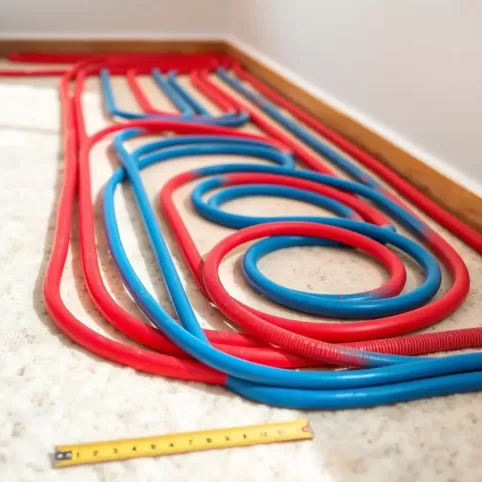

Pokój 20 m², rozstaw 15 cm. L = (20 × 100) / 15 = 133 mb. W tym przypadku musisz podzielić pomieszczenie na dwie pętle po 66-67 mb każda. Rura 16 × 2 udźwignie taką długość, lecz pompa zobaczy podwójną liczbę kolan i jedno dodatkowe przejście przez ścianę działową.

Pokój 30 m², rozstaw 20 cm. L = (30 × 100) / 20 = 150 mb. Tu warto sięgnąć po średnicę 20 mm albo rozplanować trzy obiegi po 50 mb rozstaw 20 cm daje rzadszą pętlę, która oddaje mniej ciepła, więc potrzebujesz większej różnicy temperatury zasilania.

Rozstaw rur a długość pętli, co wybrać do salonu, łazienki i garażu

Rozstaw rur bezpośrednio wpływa na długość obiegu. Gęstszy układ (10 cm) oznacza więcej metrów rury na każdy metr kwadratowy powierzchni, więc krótsze pętle, ale wyższą moc grzewczą równe 80-100 W/m².

Łazienka z rozstawem 10 cm potrzebuje krótkich pętli, ale za to większej ich liczby. Pokój 6 m² przy rozstawie 10 cm daje 60 mb to idealna długość dla obiegu 16 mm, która nie obciąża pompy i nie tworzy „zebry" przy drzwiach prysznica.

Zmierz rzeczywistą długość ułożonej pętli markerem na rolce rury co 10 metrów. Zwój fabryczny 200 m chowa w sobie niespodzianki producent liczy długość wraz z marginesem technologicznym, więc rzeczywista ilość po rozwinięciu bywa o 3-5% większa.

Wpływ układu rur na możliwą długość obiegu

Układ meandrowy (grzebieniowy) układa najdłuższą nitkę przy ścianie zewnętrznej, najkrótszą w głębi pomieszczenia. Różnica temperatury między pierwszą a ostatnią nitką potrafi sięgać 4-5°C, dlatego meander sprawdza się w łazienkach i strefach brzegowych, gdzie potrzebujesz właśnie tej asymetrii cieplnej.

Układ ślimakowy (podwójny spiralny) rozkłada rury naprzemiennie gorąca nitka przy zimnej. Różnica temperatury między zasilaniem a powrotem wynosi zaledwie 1-2°C, więc pozwala wydłużyć pojedynczy obieg o 10-15% w porównaniu z meandrem przy tej samej średnicy.

Ile obiegów podłogówki zmieści się na rozdzielaczu 2, 3, 4, 6 i 8 drogowym

Rozdzielacz dobiera się do liczby pętli, nigdy odwrotnie. Każde pomieszczenie lub strefa z własnym termostatem powinna mieć osobny obieg to zasada wynikająca z hydrauliki, nie z kaprysu instalatora.

Różnica długości między obiegami na jednym rozdzielaczu nie powinna przekraczać 10-15%. Przy pętlach 60 mb i 90 mb pomieszczenie z krótszą dostanie trzykrotnie wyższy przepływ niż to z dłuższą podłoga w jednym pokoju będzie gorąca, w drugim ledwo ciepła.

Rozdzielacz 4-drogowy obsłuży dom 80 m², jeśli podzielisz go na cztery strefy po 20 m². Dom 120 m² wymaga już rozdzielacza 6-drożnego z min. 1 drogą zapasową na przyszłą rozbudowę lub większą strefę dzienną.

Najczęstsze błędy wykonawców wydłużające rachunki o 15-25%

Za długie pętle przy średnicy 16 mm to numer jeden na liście grzechów głównych. Instalator widzi pokój 18 m², dzieli na jedną pętlę 130 mb, żeby zaoszczędzić na drugim rozdzielaczu kończy z dwoma strefami w jednym pomieszczeniu, z których jedna jest zimna.

Mieszanie obiegów o różnej długości powyżej 20% na jednym rozdzielaczu bez zaworów regulacyjnych to drugi najczęstszy błąd. Woda wybiera drogę najmniejszego oporu, czyli najkrótszą pętlę. Dłuższa czeka na swoją kolej godzinami.

Brak bilansu hydraulicznego na etapie uruchomienia. Nawet poprawnie zaprojektowane pętle wymagają ustawienia przepływomierzy na rozdzielaczu inaczej nie mają szansy zadziałać tak, jak zakładał projekt.

Źle dobrana średnica rury do strat ciepła w pomieszczeniu. Pokój z dużymi przeszkleniami potrzebuje gęstszego rozstawu i dłuższej pętli, ale tej samej średnicy pompa musi przetłoczyć wodę szybciej, a opór rośnie. Rozwiązaniem jest średnica 20 mm przy rozstawie 15 cm.

Lista kontrolna przed uruchomieniem instalacji

• Oblicz zapotrzebowanie cieplne każdego pomieszczenia osobno nie całego domu naraz.
• Dobierz średnicę rury do długości projektowanego obiegu, nie odwrotnie.
• Rozrysuj rzut pomieszczenia z podziałem na pętle i oznacz długość każdej z nich.
• Dobierz rozdzielacz z minimum jedną drogą zapasową.
• Sprawdź, czy różnica długości między obiegami na tym samym rozdzielaczu mieści się w 10-15%.
• Ustaw przepływomierze na rozdzielaczu zgodnie z projektem to nie opcjonalny krok.
• Przeprowadź próbę ciśnieniową na 6 barów przez 24 godziny przed wylaniem wylewki.

Złe pętle nie ujawniają się od razu. Pierwszy sezon grzewczy potrafi zamaskować problem, bo pompa kompensuje niedobór wyższą mocą. Drugi sezon pokazuje rachunek, trzeci hałas w kotłowni i reklamacje od domowników. Poprawnie zaprojektowana i wykonana podłogówka działa cicho, równomiernie i bez niespodzianek przez kilkanaście lat, wymagając jedynie okresowego odpowietrzenia rozdzielacza.

Źródła danych: norma PN-EN 1264 (Ogrzewanie podłogowe instalacje i komponenty), katalogi techniczne systemów rurowych producentów obecnych na polskim rynku, wytyczne projektowe branżowych grup instalatorów. Strona referencyjna: pkn.pl (Polski Komitet Normalizacyjny).
