Jak podłączyć grzejnik do grzejnika – sprytny sposób na ciepło

Samodzielne łączenie kaloryferów w instalacji centralnego ogrzewania bywa frustrujące, bo większość poradników pomija fizykę zjawiska i skupia się na powierzchownym opisie czynności. Poniższy przewodnik powstał z myślą o kimś, kto chce zrozumieć każdy etap pracy, uniknąć kosztownych pomyłek i ocenić, czy samodzielny montaż grzejnika faktycznie ma sens przy aktualnym stanie instalacji CO.

• Niezbędne narzędzia i materiały przed podłączeniem
• Schemat podłączenia grzejnika do grzejnika krok po kroku
• Najczęstsze błędy przy łączeniu grzejników w instalacji CO
• Podłączenie grzejnika stalowego, aluminiowego i drabinkowego
• Kiedy wezwać fachowca

Niezbędne narzędzia i materiały przed podłączeniem

Zanim chwycisz za klucz, warto poświęcić kilkanaście minut na skompletowanie warsztatu. Brakujący element w trakcie pracy oznacza przestój i ryzyko zalania mieszkania, gdy instalacja pozostaje pod ciśnieniem bez zamontowanego odpowietrznika.

Lista narzędzi:

• klucz płaski 24 i 30 mm do nakrętek przyłączeniowych
• klucz nastawczy (żabka) do zaworów termostatycznych
• poziomnica 60 cm, najlepiej z magnesem
• wiertarka udarowa z kompletem wierteł do betonu i cegły
• calówka do pomiaru średnicy króćców
• śrubokręt krzyżakowy i płaski
• szczypce nastawne oraz nożyk do rur

Materiały uszczelniające:

• siemię lniane lub nici hydrauliczne
• pasta uszczelniająca (np. do gwintów metalowych)
• taśma teflonowa jako szybka alternatywa
• uszczelki gumowe lub paronitowe dopasowane do średnicy króćca

Przed rozpoczęciem prac koniecznie odłącz źródło ciepła i spuść wodę z instalacji w najniższym punkcie. Pozostawienie czynnego obiegu grozi oparzeniem, ponieważ temperatura czynnika w instalacji CO sięga 55-75°C, a ciśnienie robocze waha się między 1 a 1,5 bara w budynkach jednorodzinnych oraz 2-2,5 bara w instalacjach z wymuszonym obiegiem w wieżowcach.

Nigdy nie pracuj na instalacji pod ciśnieniem. Nawet niewielki wyciek przy dokręcaniu złączki może w ciągu minut zalać podłogę i sufit sąsiada pod Tobą.

Zmierz starą baterię grzejną: jej głębokość, długość i rozstaw króćców (standardowo 50 mm lub 900 mm, rzadziej 600 mm). Bez tej informacji nowy kaloryfer nie trafi w istniejące przyłącza, a przeróbka pionu to już robota dla hydraulika z uprawnieniami.

Zgodnie z normą PN-EN 442, producent oznacza każdy grzejnik mocą cieplną wyrażoną w watach przy parametrach 75/65/20°C. Ta wartość, a nie rozmiar, powinna determinować wybór nowego urządzenia.

Schemat podłączenia grzejnika do grzejnika krok po kroku

Podłączenie grzejnika do istniejącej instalacji wymaga precyzji, ponieważ każdy błąd w uszczelnieniu gwintu ujawnia się dopiero po napełnieniu układu, gdy parcie wody weryfikuje jakość skręcenia.

Krok 1. Zaznacz na ścianie punkty montażu konsol. Użyj poziomicy, bo przechył nawet 2 mm na metrze bieżącym spowoduje gromadzenie się powietrza w górnym rogu.

Krok 2. Wywierć otwory dopasowane do kołków rozporowych. W betonie i cegle pełnej stosuj kołki Ø10 mm z wkrętem 8 mm. W karton-gipsie konieczne są kołki motylkowe lub przeznaczone do pustych przestrzeni, bo standardowy kołek rozporowy wyciągnie się pod ciężarem grzejnika wypełnionego wodą.

Krok 3. Zamontuj konsole grzejnikowe. Pamiętaj, że nośność jednego uchwytu ściennego wynosi od 25 do 45 kg, zależnie od producenta. Grzejnik stalowy dwupłytowy o długości 1,2 m z wodą waży około 35 kg, dlatego potrzebujesz minimum trzech konsol.

Stosuj zasadę montażu krzyżowego przy bateriach dłuższych niż 2 m lub gdy stosunek długości do wysokości przekracza 4:1. Dwie konsole na górze i dwie na dole, w rozstawie 1/3 i 2/3 długości, zapobiegają wibracjom podczas napełniania.

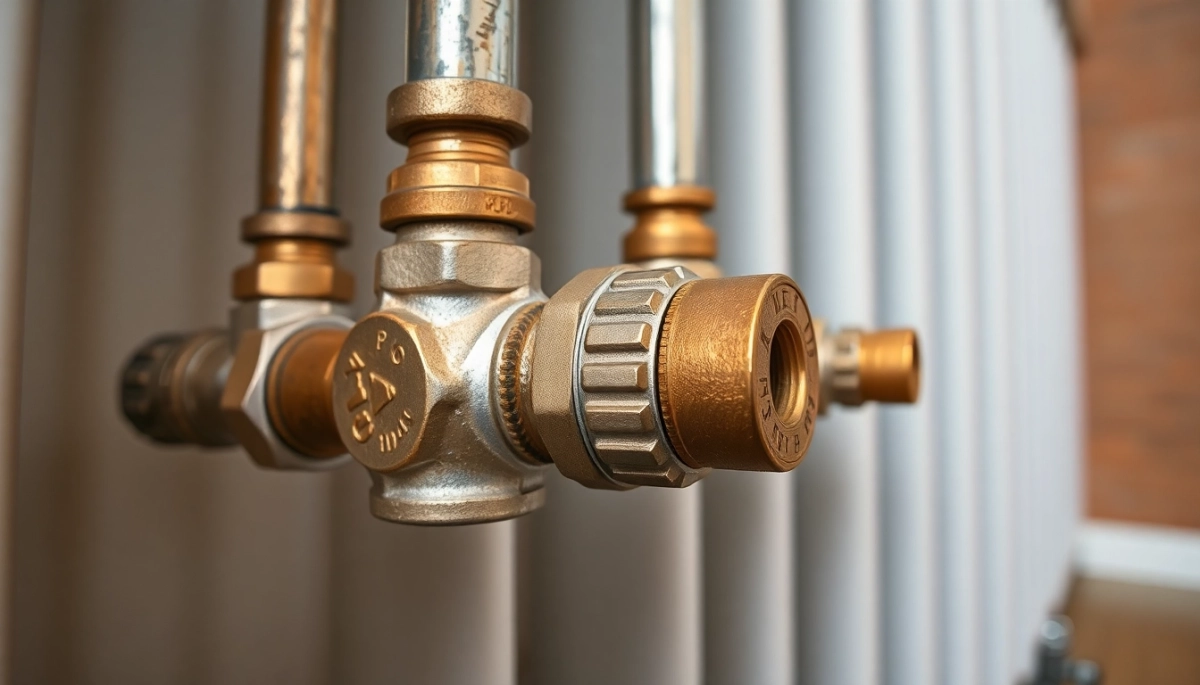

Krok 4. Na króćce grzejnika nałóż zawory: termostatyczny na zasilaniu (górny) i odcinający na powrocie (dolny). Zawory te regulują przepływ czynnika i pozwalają w przyszłości wymienić grzejnik bez spuszczania wody z całego pionu.

Krok 5. Skręć złączki z instalacją CO, stosując odpowiedni materiał uszczelniający.

Siemię lniane działa mechanicznie: włókna wypełniają nierówności gwintu, a pasta klejowa stabilizuje je i chroni przed korozją. Taśma teflonowa działa inaczej, bo jest tworzywem samoszczelniającym, które pod naciskiem złączki odkształca się plastycznie i blokuje mikroprzepływy.

Krok 6. Zawieś grzejnik na konsolach i dokręć śruby mocujące. Sprawdź poziomicą, czy urządzenie nie odchyla się od poziomu.

Krok 7. Odkręć odpowietrznik ręczny (znajdujący się z boku, po przeciwnej stronie niż zawór termostatyczny) i przygotuj miseczkę na wodę.

Krok 8. Powoli napełniaj instalację, obserwując wskazania manometru. Ciśnienie powinno rosnąć stopniowo, bez skoków.

Krok 9. Odpowietrz grzejnik: odkręć odpowietrznik o ćwierć obrotu, aż usłyszysz syk wydobywającego się powietrza. Gdy pojawi się woda, zamknij zawór. Powtarzaj czynność na każdym grzejniku w obiegu, zaczynając od najniżej położonego.

Krok 10. Sprawdź szczelność połączeń przez 15 minut. Przyłóż rękę lub kartkę papieru do złączek, by wyczuć nawet minimalny przepływ powietrza.

Odpowietrzanie grzejnika po montażu to nie opcjonalna czynność, lecz obowiązkowy element uruchomienia. Poduszka powietrzna w górnej części baterii blokuje przepływ czynnika, przez co grzejnik grzeje tylko do połowy, a kocioł pracuje z rosnącą różnicą temperatury.

Najczęstsze błędy przy łączeniu grzejników w instalacji CO

Doświadczenie pokazuje, że większość awarii po samodzielnym montażu wynika z pięciu powtarzalnych przyczyn. Ich znajomość pozwala wyeliminować ryzyko zanim pojawi się pierwsza kropla wody na podłodze.

1. Brak uszczelnienia na połączeniu grzejnik-zawór. Wielu amatorów zakłada, że nowy zawór posiada własną uszczelkę i dodatkowe uszczelnienie jest zbędne. Tymczasem gwint wymaga zawsze dodatkowego doszczelnienia, bo fabryczna uszczelka chroni jedynie króciec, a nie całą długość zwoju.

2. Montaż zaworu termostatycznego na powrocie. Głowica termostatyczna musi reagować na temperaturę w pomieszczeniu, dlatego montuje się ją wyłącznie po stronie zasilania. Odwrócenie kierunku zaburza regulację i powoduje przegrzewanie lub niedogrzewanie pokoju.

3. Użycie niewłaściwych kołków. Kołek do betonu w ścianie kartonowo-gipsowej utrzyma kilka kilogramów, nie kilkadziesiąt. Pod ciężarem grzejnika z wodą kończy się to wyrwaniem i upadkiem baterii.

4. Zbyt mocne dokręcenie złączki. Gwint mosiężny 1/2" wytrzymuje moment do 25 Nm. Przekroczenie tej wartości powoduje pęknięcie przyłącza, które ujawnia się dopiero pod ciśnieniem.

5. Pominięcie odpowietrzenia. Nawet idealnie szczelna instalacja z niewyprowadzonym powietrzem działa jak zatkana rura. Objawem jest nierównomierne nagrzewanie i charakterystyczne bulgotanie w rurach.

Łączenie baterii grzewczych w szereg wymaga jeszcze jednej zasady: średnica rury łączącej nie może być mniejsza niż średnica króćca. Zwężenie generuje opór hydrauliczny i obniża wydajność drugiego grzejnika nawet o 30%.

Konsola grzejnikowa montaż powinna przebiegać w ścianie nośnej lub wzmocnionej płycie g-k. Montaż na ściance działowej o grubości 7,5 cm bez profili CW50 z dodatkowym wzmocnieniem to proszenie się o kłopoty.

Podłączenie grzejnika stalowego, aluminiowego i drabinkowego

Każdy typ baterii wymaga odmiennego podejścia. Różnice wynikają z budowy wewnętrznej, sposobu podłączenia do instalacji i reakcji na czynnik grzewczy.

Grzejnik stalowy

Konstrukcje stalowe oznaczone symbolami C (jednopłytowy), CV (dwupłytowy) i CVM (dwupłytowy z dodatkowymi żeberkami konwekcyjnymi) różnią się grubością i masą. Najpopularniejszy wariant CV 22 o długości 1 m waży około 22 kg bez wody i oddaje moc 1500-1800 W.

Podłączenie grzejnika stalowego do instalacji CO wykonuje się króćcami bocznymi 1/2" z rozstawem 50 mm lub dolnymi z rozstawem 900 mm. W tym drugim przypadku potrzebujesz wkładki zaworowej, bo standardowy zawór grzejnikowy ma rozstaw 50 mm.

Stalowe baterie tolerują wodę o pH 8-9,5 i twardości do 20°dH. Przy twardszej wodzie zaleca się instalację stacji uzdatniania, bo kamień osadza się w kanałach wewnętrznych i obniża wydajność o 5-8% rocznie.

Grzejnik aluminiowy

Mocowanie grzejnika aluminiowego różni się od stalowego tym, że bateria składa się z pojedynczych członów skręcanych nyplami na etapie produkcji. Samodzielne rozkręcanie zakupionego grzejnika w celu dodania członów jest ryzykowne, bo producent dobiera moment dokręcenia do 18 Nm i używa uszczelek silikonowych. Lepiej kupić urządzenie o wymaganej liczbie sekcji.

Grzejniki aluminiowe nie tolerują kontaktu z miedzią w jednej instalacji. Różnica potencjałów elektrochemicznych wynosi około 0,75 V, co powoduje intensywną korozję aluminium w ciągu kilku sezonów.

Mechanizm korozji elektrochemicznej jest prosty: w obecności elektrolitu (wody z instalacji) dwa metale o różnym potencjale tworzą ogniwo galwaniczne. Metal bardziej aktywny (aluminium) pełni rolę anody i rozpuszcza się, a metal szlachetniejszy (miedź) zostaje katodą. Przekładka dielektryczna przerywa obwód elektryczny i eliminuje zjawisko.

Grzejnik drabinkowy (łazienkowy)

Montaż grzejnika drabinkowego krok po kroku obejmuje cztery króćce, co daje elastyczność podłączenia do różnych kolektorów. Najczęściej stosowany jest układ z podłączeniem do pionu c.o. poprzez zawór lancowy z rurką nurnikową.

Łączenie baterii łazienkowych w instalacji podtynkowej wymaga użycia rozdzielacza z dławikami. Montaż natynkowy umożliwia bezpośrednie przyłączenie do zaworów kątowych 1/2".

Podłączenie grzejnika drabinkowego do różnych kolektorów zmniejsza wydajność o około 10%, ponieważ część obiegu stanowi obejście. W małej łazience ta strata jest do zaakceptowania, w dużym salonie nie.

Montaż grzejnika aluminiowego w domu z instalacją miedzianą wymaga zamontowania separatora hydraulicznego lub wymiany rur. W przeciwnym razie inwestycja zakończy się wymianą baterii po 3-4 sezonach.

Kiedy wezwać fachowca

Samodzielny montaż grzejnika ma sens przy wymianie baterii 1:1 bez zmiany rozstawu króćców i typu instalacji. W pozostałych przypadkach lepiej skorzystać z usług hydraulika z uprawnieniami.

Sygnały ostrzegawcze, że przeróbka przekracza Twoje kompetencje:

• konieczność przesunięcia pionu CO lub zmiany średnicy rur
• brak projektu instalacji w nowym budynku
• różnica potencjałów na instalacji powyżej 1 V (wskazuje na brak uziemienia lub aktywną korozję)
• ciśnienie w instalacji spada po zamknięciu zaworów (oznaka nieszczelności poza obrębem grzejnika)

Instalator z uprawnieniami budowlanymi w specjalności sanitarnej kosztuje 150-300 zł za wymianę jednego grzejnika. To kwota niższa od potencjalnego szkody wodnej, która w mieszkaniu sięga kilkunastu tysięcy złotych.

Sprawdź stan instalacji przed podłączeniem grzejnika

Jeśli instalacja ma więcej niż 20 lat, warto wykonać próbę ciśnieniową przed montażem nowej baterii. Polega na napełnieniu obiegu wodą pod ciśnieniem 1,5× wyższym od roboczego i obserwacji przez 30 minut. Spadek ciśnienia powyżej 0,2 bara oznacza nieszczelność, którą trzeba zlokalizować przed montażem.

Polskie przepisy budowlane (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2002 nr 75 poz. 690 z późn. zm.) wymagają, by instalacja c.o. była wykonana zgodnie z dokumentacją projektową. Samodzielna przeróbka pionu CO wymaga zgłoszenia do spółdzielni lub wspólnoty, a w niektórych przypadkach pozwolenia na budowę.

Norma PN-EN 442 dotycząca grzejników i konwektorów określa metody badań i wymagania dotyczące oznakowania mocy cieplnej. Producenci zgodni z tą normą podają moc w watach przy znormalizowanych parametrach, co ułatwia dobór urządzenia do zapotrzebowania cieplnego pomieszczenia.

Eurokod EN 12831 reguluje sposób obliczania zapotrzebowania na ciepło w budynkach. Bez tego obliczenia dobór grzejnika metodą "na oko" skutkuje niedogrzaniem lub przewymiarowaniem, a w konsekwencji wyższymi rachunkami za ogrzewanie.

Jeśli planujesz wymianę kilku grzejników jednocześnie, rozważ wykonanie próby ciśnieniowej całej instalacji i ewentualne czyszczenie chemicznego obiegu. Każdy wymieniony element zwiększa ryzyko zatkania osadami nowych, bardziej wydajnych baterii.

Źródła danych i przepisów

• PN-EN 442:2014, Grzejniki i konwektory. Dane techniczne i klasyfikacja.
• PN-EN 12831:2006, Instalacje ogrzewcze w budynkach. Metoda obliczania zapotrzebowania na ciepło.
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690).
• Warunki Techniczne Wykonania i Odbioru Instalacji Ogrzewczych, COBRTI Instal (publikacja dostępna na cobrti.pl).
