Zmagasz się z koniecznością przedłużenia przewodu elektrycznego, a jedyna droga wiedzie pod tynkiem? Nie jesteś sam w tej batalii z domową elektryką. Zadanie, jakim jest jak przedłużyć przewód pod tynkiem, choć na pierwszy rzut oka może wydawać się skomplikowane i wymagające kucia całej ściany, w praktyce sprowadza się do bezpiecznego wykonania trwałego połączenia w dedykowanej do tego puszce instalacyjnej. Kluczowe jest zachowanie wszelkich środków ostrożności i wybór właściwej metody łączenia przewodów.

• Wybór odpowiedniej metody łączenia: złączki czy koszulki termokurczliwe?
• Jak bezpiecznie wykonać połączenie przewodów pod tynkiem krok po kroku

Rozważmy chwilę koszty i nakład pracy associated with different methods often considered for this task. Choć dokładne liczby mogą się różnić, pewne tendencje są widoczne na podstawie analizy dostępnych rozwiązań rynkowych i doświadczeń fachowców. Poniżej przedstawiamy porównanie typowych opcji.

Powyższe dane jasno pokazują, że szybkość i wygoda często idą w parze z nieco wyższą ceną materiałów. Wybór optymalnego rozwiązania powinien zawsze uwzględniać specyfikę miejsca, obciążenie obwodu, a przede wszystkim — wymagane bezpieczeństwo i trwałość instalacji w murze. No bo przecież nikt nie chce wracać do kucia ściany co kilka lat.

Wybór odpowiedniej metody łączenia: złączki czy koszulki termokurczliwe?

Decydując się na przedłużenie przewodów pod tynkiem, stajemy przed dylematem wyboru odpowiedniej techniki łączenia. To fundamentalna decyzja, która ma bezpośredni wpływ na trwałość, bezpieczeństwo i niezawodność całej zmodyfikowanej instalacji elektrycznej. Niestety, na rynku dostępnych jest mnóstwo rozwiązań, co początkującym, a czasem i doświadczonym fachowcom, potrafi zawrócić w głowie.

Zaczynamy od klasyki złączek śrubowych. Te tradycyjne zaciski, często w postaci listew, były przez dekady podstawowym elementem składowym każdej niemal instalacji. Ich prosta konstrukcja, opierająca się na dokręceniu przewodu za pomocą śruby, sprawia, że są intuicyjne w obsłudze. Co więcej, koszt zakupu pojedynczej listwy śrubowej jest zazwyczaj najniższy spośród wszystkich metod, często spadając poniżej złotówki za pojedyncze połączenie w przypadku masowych zakupów.

Nie można jednak zapominać o ich wadach, zwłaszcza gdy mówimy o pracy pod tynkiem. Złączki śrubowe są podatne na luzowanie połączeń, szczególnie w miejscach narażonych na wibracje czy zmiany temperatury. To nie jest dobra wiadomość dla połączenia, które ma zostać permanentnie zakryte i niedostępne przez długie lata. Wyobraźcie sobie konieczność skuwania ściany tylko dlatego, że jedno połączenie w głębi muru zaczęło iskrzyć.

Zaciski śrubowe wymagają precyzyjnego dokręcenia zbyt słabe grozi przegrzaniem i pożarem, zbyt mocne może uszkodzić żyłę przewodu. W przypadku przewodów o przekroju np. 1.5 mm² lub 2.5 mm², które najczęściej spotykamy w instalacjach domowych (oświetlenie, gniazda), precyzja jest kluczowa. Praca z listwami śrubowymi wymaga także więcej miejsca w puszce, ponieważ przewody muszą być odpowiednio zagięte i ułożone.

Na drugim biegunie nowoczesności mamy złączki sprężynowe, często kojarzone z marką WAGO, choć podobne rozwiązania oferują też inni producenci. To rozwiązanie zrewolucjonizowało sposób łączenia przewodów elektrycznych, czyniąc go szybszym, prostszym i, co najważniejsze, bardziej niezawodnym w kontekście pracy w trudno dostępnych miejscach. Jak to działa? Przewód, po odpowiednim odizolowaniu (producent zawsze podaje precyzyjną długość, np. 9-11 mm dla popularnych serii 221), po prostu wciska się w zacisk, a sprężyna pewnie go blokuje.

No i co tu kryć, ta metoda jest niesamowicie szybka. Z doświadczenia wiemy, że dobre połączenie złączką sprężynową wykonuje się w kilkanaście sekund. Ich zaletą jest też stały docisk sprężyny, niezależny od wibracji czy temperatury otoczenia. Połączenie przewodów wykonane w ten sposób jest bardzo trwałe i odporne na niekorzystne warunki, co czyni je idealnym kandydatem do ukrycia pod tynkiem.

Koszt pojedynczej złączki sprężynowej jest wyższy niż śrubowej od 1.50 do nawet 5.00 zł za sztukę, w zależności od liczby portów (od 2 do 5) i przekroju przewodów, do jakich jest przeznaczona (od cienkich 0.14 mm² do grubych 6.0 mm²). Ale czas i pewność połączenia są w tym przypadku grą wartą świeczki. Są one również dostępne w różnych wariantach: do puszek instalacyjnych (mniejsze gabaryty, np. seria 2273) i do uniwersalnych zastosowań (popularna seria 221 z przeźroczystą obudową).

Trzecią opcją, często wybieraną w miejscach narażonych na szczególną wilgoć lub wymagających maksymalnej ochrony przed czynnikami zewnętrznymi, są koszulki termokurczliwe ze spoiwem lutowniczym (cyną) w środku. To właściwie kompletne zestawy, które po podgrzaniu obkurczają się, jednocześnie topiąc cynę i tworząc trwałe, lutowane połączenie, które dodatkowo jest zabezpieczone klejem wypełniającym koszulkę.

Ta metoda zapewnia bardzo wysoką odporność na wilgoć i korozję, a także solidność mechaniczną. Jest jednak najbardziej czasochłonna i wymaga użycia dodatkowego narzędzia opalarki elektrycznej lub gazowej (nigdy otwartego ognia!). Typowy koszt takiego połączenia to od 3.00 do 8.00 zł, w zależności od rozmiaru koszulki, dopasowanej do przekroju przewodu (np. dla przewodów 2.5 mm² potrzeba koszulki o odpowiedniej średnicy).

Złączki sprężynowe w wariantach żelowanych lub wypełnionych silikonem (oferowane przez niektórych producentów, np. WAGO serii Gelbox) również stanowią skuteczne rozwiązanie w wilgotnych warunkach, stanowiąc alternatywę dla koszulek termokurczliwych, choć ich dostępność i cena mogą być różne. Ich idea polega na zatopieniu standardowych złączek w żelowej masie chroniącej przed dostępem wody.

Analizując wybór, musimy wziąć pod uwagę przede wszystkim typ żyły przewodu czy mamy do czynienia z drutem (pojedyncza sztywna żyła, spotykana w większości starszych i wielu nowych instalacjach w budynkach), czy z linką (wiele cienkich drucików tworzących elastyczną żyłę, częstą np. w przewodach do sprzętu AGD, ale coraz częściej stosowaną także w instalacjach, zwłaszcza na końcach kabli).

Złączki sprężynowe (seria 221) są uniwersalne i nadają się zarówno do drutu, jak i do linki. Złączki śrubowe technicznie też pozwalają na łączenie obu typów żył, ale w przypadku linki wymagają specjalnych końcówek kablowych (tzw. tulejek), które zapobiegają rozpraszaniu się cienkich drucików i zapewniają pewny styk. Bez tulejek, linka w zacisku śrubowym łatwo ulega uszkodzeniu i połączenie jest nietrwałe.

Przekrój przewodu to kolejny kluczowy parametr. Niezależnie od wybranej metody, zacisk lub koszulka musi być dopasowana do przekroju. Złączki sprężynowe i koszulki termokurczliwe mają jasno określone zakresy, np. 0.5-2.5 mm² lub 2.5-6 mm². Próba włożenia przewodu o przekroju 4 mm² do złączki przeznaczonej do 2.5 mm² jest proszeniem się o kłopoty, od niemożności wciśnięcia po uszkodzenie złączki i brak pewnego połączenia. To samo dotyczy złączek śrubowych, choć ich tolerancja bywa pozornie większa, ryzyko uszkodzenia żyły jest wyższe.

Podsumowując (choć bez sekcji podsumowań, prawda?), wybór metody sprowadza się do balansu między kosztem, czasem pracy i wymaganą niezawodnością. Złączki sprężynowe wydają się być optymalnym kompromisem dla typowych połączeń przewodów elektrycznych pod tynkiem w suchych pomieszczeniach, oferując szybkość i niezawodność. W miejscach o podwyższonej wilgotności warto rozważyć złączki żelowane lub koszulki termokurczliwe z klejem. Zaciski śrubowe, choć tanie, niosą ze sobą większe ryzyko i wymagają większej precyzji oraz miejsca.

Pomyślcie o tym jak o inwestycji. Połączenie wykonane raz, a dobrze, oszczędzi Wam w przyszłości frustracji, czasu i pieniędzy związanych z koniecznością napraw. Łączenie przewodów pod tynkiem to nie miejsce na eksperymenty z najtańszymi, niesprawdzonymi rozwiązaniami. Trwałość to podstawa.

Do wizualizacji, możemy stworzyć prosty wykres pokazujący porównanie kosztów, czasu wykonania i niezawodności (w uproszczeniu) dla omawianych metod. To może lepiej przemówić do wyobraźni niż suche dane.

Jak widać na wykresie, każda metoda ma swoje mocne i słabe strony pod kątem ekonomii i efektywności czasowej. Analiza tych parametrów w kontekście wymagań konkretnej instalacji jest niezbędna do podjęcia świadomej decyzji, która zapewni długoterminową satysfakcję i, co najważniejsze, bezpieczeństwo użytkowania.

Jak bezpiecznie wykonać połączenie przewodów pod tynkiem krok po kroku

Praca przy instalacjach elektrycznych, a zwłaszcza jej modyfikacje wymagające ingerencji w istniejące obwody, zawsze niesie ze sobą potencjalne ryzyko. Bezpieczne połączenie przewodów pod tynkiem to absolutny priorytet. Ignorowanie zasad bezpieczeństwa może prowadzić do porażenia prądem, pożaru, a w najlepszym przypadku do kosztownych uszkodzeń instalacji, które i tak będzie trzeba naprawić. Nie ma tu miejsca na błędy, pomyślcie o tym jak o precyzyjnej operacji chirurgicznej na Waszym domu.

Pierwsza i najważniejsza zasada, która powinna być wyryta złotymi literami w pamięci każdego, kto dotyka instalacji elektrycznej: Zawsze wyłącz zasilanie! Nie wystarczy "na chwilę" wyjąć wtyczki urządzenia. Musicie zlokalizować odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy głównej i bezwzględnie odciąć prąd w obwodzie, na którym będziecie pracować. Dla absolutnej pewności, warto wyłączyć także wyłącznik główny.

Po wyłączeniu zasilania należy bezwzględnie zweryfikować brak napięcia. Nie ufajcie tylko oznaczeniom bezpieczników zdarzają się błędy w opisach lub same bezpieczniki mogą działać wadliwie. Użyjcie próbnika napięcia klasycznej neonówki lub, co znacznie pewniejsze i zalecane przez profesjonalistów, dwubiegunowego wskaźnika napięcia zgodnego z normą np. PN-EN 61243-3. Sprawdźcie każdą żyłę, względem ziemi i względem siebie nawzajem. Lepiej dmuchać na zimne, niż ryzykować życie.

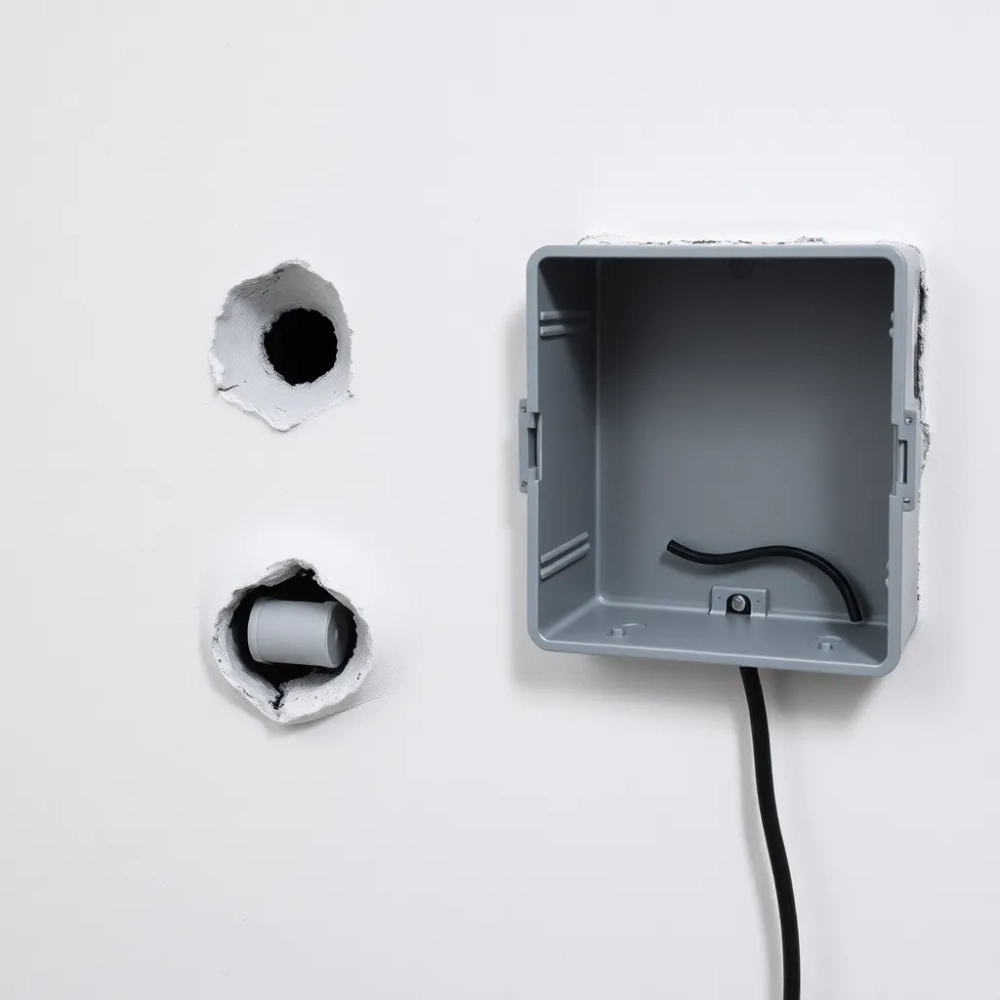

Przygotowanie miejsca pracy jest kolejnym krokiem. Jeśli przedłużacie przewód, oznacza to prawdopodobnie konieczność wykucia bruzdy w ścianie, aby poprowadzić nowy odcinek, oraz montażu puszki instalacyjnej w miejscu, gdzie nastąpi łączenie. Bruzda powinna być na tyle głęboka i szeroka, aby swobodnie zmieścił się w niej peszel lub rurka osłonowa, chroniąca przewód przed uszkodzeniem mechanicznym i wilgocią z tynku. Puszka powinna być wystarczająco pojemna, aby wygodnie wykonać i ułożyć w niej połączenie zostawcie trochę zapasu przewodów w środku, około 10-15 cm. To nie tylko ułatwi pracę teraz, ale także ewentualne przyszłe modyfikacje czy naprawy.

Kolejnym etapem jest przygotowanie samych przewodów do połączenia. Należy usunąć zewnętrzną izolację przewodu na długości kilkunastu centymetrów, aby odsłonić żyły (fazową L, neutralną N i ochronną PE). Następnie, każdą żyłę należy odizolować na odpowiednią długość, zgodną z zaleceniami producenta wybranych złączek lub koszulek termokurczliwych. Zbyt długie odizolowanie grozi powstaniem odsłoniętych części przewodzących poza zaciskiem, co jest proszeniem się o zwarcie i pożar. Zbyt krótkie może skutkować brakiem pełnego styku i luźnym połączeniem, co prowadzi do przegrzewania.

Używajcie do tego celu dedykowanego ściągacza izolacji uniwersalnego lub z regulacją. Zwykły nóż czy szczypce tnące często uszkadzają delikatne druciki żyły, zwłaszcza w przypadku linek, co osłabia połączenie elektryczne i stanowi przyszły punkt awarii. Dobry ściągacz precyzyjnie nacina i usuwa izolację, nie naruszając przewodnika. To mały wydatek (rzędu 20-80 zł za podstawowy model), który ogromnie wpływa na jakość i bezpieczeństwo pracy.

Teraz przystępujemy do samego łączenia, postępując ściśle według instrukcji dla wybranej metody. Jeśli używacie złączek sprężynowych (np. serii 221), wsuwacie odizolowane żyły w otwory do oporu i zatrzaskujecie dźwignię (lub po prostu wciskacie w przypadku serii 2273). Sprawdźcie wzrokowo przez przeźroczystą obudowę, czy żyła doszła do końca i czy izolacja zaczyna się tuż przy wejściu do złączki, nie odsłaniając gołej żyły na zewnątrz. Delikatnie pociągnijcie za przewód, aby upewnić się, że jest solidnie zamocowany.

W przypadku złączek śrubowych, wkładacie odizolowaną żyłę do otworu i dokręcacie śrubę. Jeśli łączony jest przewód linka, koniecznie zaciskajcie na nim wcześniej tulejkę kablową (przyrządem zwanym zaciskarką do tulejek), a następnie wkładajcie tulejkę do zacisku i dokręcajcie śrubę. Siła dokręcenia jest tu kluczowa wymaga pewnej "ręki" i doświadczenia. Zaciski ceramiczne są odporniejsze na temperaturę niż te z tworzyw sztucznych, ale są też bardziej kruche.

Stosując koszulki termokurczliwe z cyną, należy najpierw skręcić ze sobą żyły (pamiętając o zachowaniu właściwego koloru/funkcji przewodu L z L, N z N, PE z PE), nasunąć koszulkę tak, aby cyna znalazła się dokładnie nad miejscem skręcenia żył, a następnie ostrożnie podgrzewać koszulkę opalarką. Ciepło spowoduje jej obkurczenie i roztopienie cyny, tworząc lutowane połączenie. Klej na końcach koszulki dodatkowo uszczelni i zabezpieczy miejsce połączenia.

Po wykonaniu wszystkich połączeń dla danego obwodu, należy je starannie ułożyć w puszce instalacyjnej. Przewody elektryczne nie powinny być zgniecione czy zgięte pod ostrym kątem. Wspomniany wcześniej zapas przewodów pozwoli na swobodne ułożenie. Upewnijcie się, że żadne połączenie nie opiera się bezpośrednio o ostry brzeg puszki czy ścianę. Użycie peszla do zabezpieczenia odcinka w bruździe jest wysoce zalecane. Typowy peszel karbowany z tworzywa sztucznego (np. PCV) o średnicy 16-25 mm kosztuje zaledwie 2-5 zł za metr, a znacznie podnosi bezpieczeństwo instalacji.

Przed zatynkowaniem puszek i bruzd należy przeprowadzić test poprawności wykonania. Choć pełne pomiary elektryczne (rezystancji izolacji, impedancji pętli zwarcia) wymagają specjalistycznego sprzętu i uprawnień, możecie we własnym zakresie sprawdzić poprawność połączeń i brak zwarć prostym multimetrem. Po całkowitym odłączeniu obwodu od zasilania, ustawcie multimetr na pomiar rezystancji/ciągłości i sprawdźcie ciągłość każdego przewodu (L-L, N-N, PE-PE na całej długości przedłużonego odcinka) oraz brak zwarć pomiędzy żyłami (L-N, L-PE, N-PE) oraz każdej żyły do ziemi (jeśli macie taką możliwość). Odczyt powinien być bardzo wysoki (nieskończoność) przy pomiarach między żyłami/do ziemi, a bardzo niski (bliski 0) przy pomiarze ciągłości żyły.

Ktoś mógłby pomyśleć, "Ach, po co te wszystkie pomiary, przecież działa". No bo wiecie, to właśnie te niewidoczne usterki, kiepski styk czy minimalne upływy prądu, kumulują się latami i nagle, któregoś dnia, stają się przyczyną poważnej awarii. Studia przypadków z pożarów wywołanych wadliwymi instalacjami pokazują, że często problem tkwił właśnie w źle wykonanych, ukrytych połączeniach.

Jeśli wszystko jest w porządku, można przejść do maskowania prac. Zamknijcie puszkę instalacyjną dedykowaną pokrywą metalową lub plastikową, zależnie od typu puszki. Pokrywa powinna być na równi z przyszłą powierzchnią tynku. Następnie można wypełnić bruzdy i otoczenie puszek zaprawą tynkarską lub gipsem. Po wyschnięciu i wygładzeniu ściany, po Waszej pracy nie powinien zostać żaden ślad... poza oczywiście dyskretną puszką inspekcyjną.

Pamiętajcie, że choć praca pod tynkiem jest... hmmm... mniej estetyczna w trakcie wykonywania, efekt końcowy ma być perfekcyjny. Nikt nie chce mieć wybrzuszeń czy pęknięć na ścianie nad puszką instalacyjną. Dobra jakość materiałów budowlanych (gips, zaprawa) oraz staranne wykończenie to równie ważne aspekty, co samo łączenie przewodów. Woreczek gipsu szpachlowego 5 kg to koszt około 20-30 zł, a pozwoli starannie zatuszować ślady bruzdowania.

Finalnym etapem jest włączenie zasilania. Zróbcie to ostrożnie, obserwując reakcję instalacji czy nie iskrzy, czy nie słychać nietypowych dźwięków, czy zabezpieczenia nie wyłączają obwodu od razu po załączeniu. Jeśli wszystko działa poprawnie, a próbniki napięcia potwierdzają obecność prądu tam, gdzie powinien być, można uznać pracę za zakończoną sukcesem. Instalacja elektryczna jest przedłużona, a połączenie bezpiecznie ukryte w ścianie.

Pamiętajcie, że ten szczegółowy opis kroków zakłada posiadanie podstawowej wiedzy i umiejętności z zakresu prac budowlanych i elektrycznych. Jeśli czujecie się niepewnie na którymkolwiek etapie, zawsze skonsultujcie się z profesjonalistą z odpowiednimi kwalifikacjami (elektrykiem z uprawnieniami). Koszt wezwania elektryka może być znacznie niższy niż koszt naprawy szkód wyrządzonych przez nieudolne próby samodzielnego działania. Bezpieczeństwo jest tu nadrzędne i nie podlega dyskusji. Nawet w instalacjach domowych błędy mogą mieć katastrofalne skutki.
