Jak układać rury w ogrzewaniu podłogowym? Krok po kroku

Redakcja 2025-03-23 06:14 / Aktualizacja: 2025-12-04 14:21:12 | Udostępnij:

Ogrzewanie podłogowe wymaga precyzyjnego układania rur, by zapewnić równomierne rozprowadzanie ciepła bez zimnych stref. Kluczowe metody, takie jak meandryczny i spiralny układ pętli, determinują efektywność systemu, minimalizując spadki temperatury czynnika grzewczego. Projekt określa długość pętli do 150 m i rozstaw rur od 10 do 30 cm, co wpływa na moc grzewczą i komfort. Po montażu próba ciśnieniowa potwierdza szczelność, unikając kosztownych napraw. Te elementy tworzą solidną podstawę instalacji, gwarantując długoletnią wydajność.

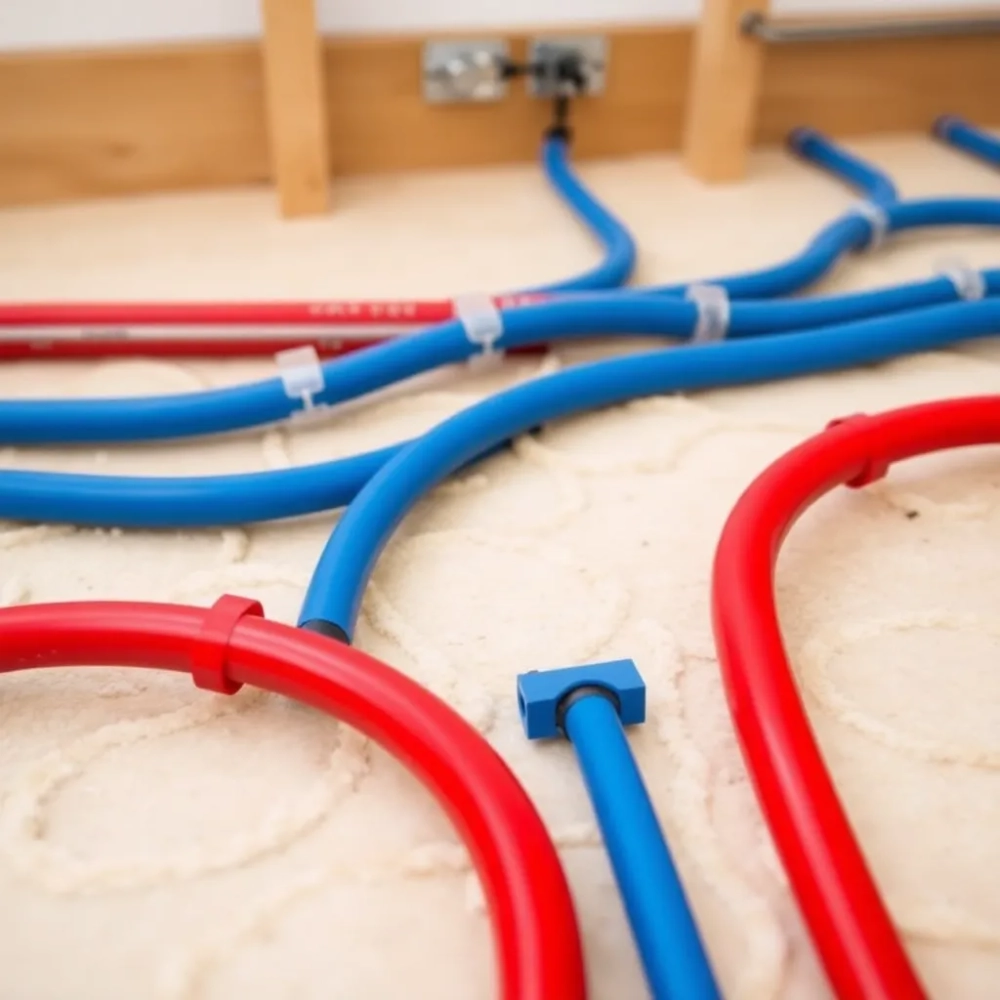

Jak układać ogrzewanie podłogowe

Układanie rur w ogrzewaniu podłogowym metody

Rury w ogrzewaniu podłogowym układa się w izolacyjnej wiązce, by ciepło kierować ku górze. Dwie główne metody to układ meandryczny i spiralny, różniące się sposobem rozprowadzania pętli. Meandryczny przypomina serpentynę, prosty w realizacji na prostokątnych powierzchniach. Spiralny tworzy koncentryczne kręgi, idealny do równomiernego ogrzewania. Wybór zależy od kształtu pomieszczenia i wymagań termodynamicznych. Zawsze stosuj rury z PEX lub PE-RT o średnicy 16-20 mm.

Przygotowanie podłoża obejmuje wylewkę lub maty styropianowe z rowkami. Rury mocuje się klipsami co 50 cm, unikając naprężeń. W meandrycznym układzie woda płynie prosto, potem zawraca, co upraszcza montaż. Spiralny wymaga centralnego punktu zwrotnego, zapewniając symetrię. Obie metody minimalizują opory hydrauliczne poniżej 300 Pa/m. Testuj przepływ przed zalaniem betonem.

Porównanie metod pod kątem efektywności

W meandrycznym układzie temperatura spada o 5-10°C na końcu pętli, grożąc wychłodzeniem. Spiralny równoważy dopływ i powrót, ograniczając różnicę do 2-3°C. Dla pomieszczeń powyżej 30 m² spiralny sprawdza się lepiej. Meandryczny oszczędzasz czas montażu o 20-30%. Zawsze kalkuluj na podstawie strat ciepła budynku.

Podobny artykuł Czy można układać płytki na włączonym ogrzewaniu podłogowym

Rozmieszczaj pętle równolegle do ścian, zachowując 20 cm od krawędzi. Unikaj ostrych zagninień poniżej 5 promieni. Izolacja pod rurami o λ ≤ 0,035 W/mK zapobiega stratom w dół. W łazienkach stosuj folię PE dla wilgoci. Te kroki zapewniają trwałość na dekady.

Układ meandryczny pętli w ogrzewaniu podłogowym

Układ meandryczny polega na prostych odcinkach rur połączonych zwrotkami, tworząc zygzak. Zaczynasz od rozdzielacza, prowadząc rurę wzdłuż dłuższej ściany, potem zawracasz równolegle. Idealny dla prostokątnych pokoi do 25 m². Prosty montaż przyspiesza pracę o połowę w porównaniu do spiralnego. Zapewnia dobry przepływ, ale wymaga kontroli spadku temperatury.

Rysuj schemat na podłodze kredą, wyznaczając ścieżkę co rozstaw rur. Mocuj rury do maty za pomocą siatki lub klipsów. Zwrotki układaj w narożnikach, zaokrąglając łagodnie. Woda dopływa zewnętrznym odcinkiem, chłodząc się ku środkowi. Dla dłuższych pętli stosuj pompę o wyższym ciśnieniu. To metoda dla początkujących instalatorów.

Zobacz Folia pod ogrzewanie podłogowe jak układać

Zalety i ograniczenia

Meandryczny układ minimalizuje materiały, zużywając o 10% mniej rur niż spiralny. Szybki w wylewce samopoziomującej. Wadą jest nierównomierność podłoga przy powrocie bywa chłodniejsza o 3-5°C. Kompensuj gęstszym rozstawem na końcach. Nadaje się do otwartych przestrzeni bez mebli.

Wykonaj próbny obieg wody przed betonowaniem, mierząc opory. Dostosuj prędkość przepływu do 0,5-0,8 m/s. W pomieszczeniach z fugami układaj pętle prostopadle do nich. To zapobiega pęknięciom wylewki. Meandryczny układ sprawdza się w 70% instalacji domowych.

Układ spiralny pętli w ogrzewaniu podłogowym

Spiralny układ, zwany ślimakowym, tworzy koncentryczne pętle od środka na zewnątrz. Centralny kolektor łączy dopływ z powrotem, równoważąc temperatury. Doskonały dla kwadratowych lub okrągłych pomieszczeń powyżej 20 m². Zapewnia spadek ciepła poniżej 2°C na całej powierzchni. Montaż wymaga precyzji, ale nagradza równomiernością.

Polecamy Układanie ogrzewania podłogowego cena

Zaznacz środek pokoju, układając pierwszy zwój ciasno, rozszerzając co rozstaw. Użyj szablonu z desek dla symetrii. Rura dopływowa na zewnątrz, powrotna wewnątrz to klucz termodynamiczny. Mocuj co 40 cm, unikając nakładania się zwijów. Idealny do salonów z dywanami.

Optymalizacja przepływu

W spiralnym układzie opory są niższe o 15% dzięki krótszym odcinkom zwrotów. Temperatura podłogi waha się w granicach 1°C. Dla dużych powierzchni dziel na podwójne spirale. Stosuj w budynkach pasywnych dla maksymalnej efektywności. Wymaga projektu z symulacją CFD.

Unikaj spiral w wąskich korytarzach tam meandryczny jest lepszy. Po układaniu sprawdź symetrię wizualnie i ciśnieniowo. Wylewka nad rurami minimum 5 cm. Spiralny układ podnosi komfort o zauważalny stopień.

Łącz spirale z rozdzielaczem krótszymi przewodami, poniżej 10 m. To stabilizuje hydraulikę. W łazienkach spiralę modyfikuj na półślimak dla sanitariatu.

Projekt a układanie rur w ogrzewaniu podłogowym

Projekt określa trasę rur, zanim dotkniesz narzędzi bez niego instalacja zawiedzie. Oblicz zapotrzebowanie cieplne na m², zwykle 50-100 W. Symuluj spadki temperatury w programie jak Flexiheat. Dopasuj metodę do planu pomieszczeń i mebli. Rozdzielacz lokuj blisko najdłuższych pętli.

Na podstawie projektu kreśl siatkę na podłodze. Uwzględnij strefy okienne z gęstszym rozstawem. Projekt zawiera stratygrafię: izolacja, rury, wylewka. Błędy w projekcie powodują 30% awarii. Zawsze weryfikuj z normą PN-EN 1264.

Kroki integracji projektu z montażem

  • Analizuj bilans ciepła budynku.
  • Rysuj schemat pętli w skali 1:50.
  • Dobierz rozdzielacz z zaworami regulacyjnymi.
  • Symuluj przepływ w software.
  • Dostosuj do armatury grzewczej.

Projekt uwzględnia rozszerzalność rur zostaw dylatacje. W wielokondygnacyjnych domach synchronizuj piony. To fundament bezawaryjnej eksploatacji.

Po projekcie drukuj legendę: kolory dla dopływu/powrotu. Przekazuj ekipie z tolerancjami ±2 cm. Integracja zapobiega improwizacji na budowie.

Długość pętli w ogrzewaniu podłogowym

Maksymalna długość jednej pętli to 120-150 m, zależnie od średnicy rury i oporów. Dla 16 mm 100-120 m, dla 20 mm do 150 m. Dłuższe powodują spadek ciśnienia powyżej 400 Pa, chłodząc końce. Dziel powierzchnię na pętle po równo. Kluczowe dla równomiernego ogrzewania.

Oblicz długość: powierzchnia × 1,1 / (rozstaw/100). Dla 20 m² przy 20 cm ok. 100 m. Zawsze mierzyć po układaniu taśmą. Nadmiar skraca żywotność pompy. Standardowo 80-100 m dla komfortu.

Tabela maksymalnych długości pętli

Średnica rury [mm]Maks. długość [m]Przepływ [l/h]
16120200-300
18130250-350
20150300-400

Krótsze pętle ułatwiają regulację termostatami. W dużych pokojach stosuj 6-10 pętli z rozdzielacza 12-obwodowego. Monitoruj ΔT poniżej 5°C.

Rozstaw rur w ogrzewaniu podłogowym

Rozstaw rur dobiera się do mocy grzewczej: 10 cm dla 120 W/m², 30 cm dla 60 W/m². Standardowo 15-25 cm w mieszkaniach. Gęstszy przy oknach i ścianach zewnętrznych. Zapewnia równomierną powierzchnię grzewczą. Zbyt rzadki powoduje zimne plamy.

W matach gotowych rozstaw fabryczny 20 cm. W wylewce reguluj klipsami. Dla kuchni 15 cm, dla sypialni 25 cm. Oblicz: moc / (długość × 10). Tolerancja ±1 cm.

Dostosowanie do pomieszczeń

Gęsty rozstaw w strefach mostków termicznych. Rzadszy pod meblami stałymi. W łazienkach 12-15 cm dla szybkiego rozgrzewu. Zmienne rozstaw w jednej pętli do 20% różnicy.

Sprawdzaj równość taśmą po montażu. Rozstaw wpływa na grubość wylewki minimum 3 cm nad rurą.

Próba ciśnieniowa po układaniu ogrzewania podłogowego

Próba ciśnieniowa weryfikuje szczelność przed wylewką podłącz pompę do 6 bar na 2 godziny. Brak spadku potwierdza integralność. Użyj wody lub powietrza, mierząc manometrem. Standard PN-EN 1264 wymaga 1,5× ciśnienie robocze. Wykonaj po każdym obwodzie.

Krok po kroku próba

  • Zamknij rozdzielacz, napełnij pętle powoli.
  • Podnieś do 4-6 bar, obserwuj 30 min.
  • Spadek <0,2 bar OK; więcej szukaj wycieków.
  • Spłucz, powtórz po naprawie.
  • Dokumentuj z odczytami czasowymi.

Po próbie spuść ciśnienie, sprawdź złączki wizualnie. W zimie używaj glikolu antyzamarzaniowego. To chroni przed zalaniem betonu.

Dla mat kapilarnych ciśnienie 3 bar wystarcza. Rejestruj protokół z datą. Próba eliminuje 90% usterek na starcie.

Wielokrotne testy po podziale pętli. Utrzymaj temperaturę wody 20°C dla dokładności. Gotowy system czeka na rozruch.

Pytania i odpowiedzi: Jak układać ogrzewanie podłogowe

  • Jakie są główne metody układania rur w wodnym ogrzewaniu podłogowym?

    Główne metody to układ meandryczny i spiralny (ślimakowy). Meandryczny jest prostszy i szybszy, idealny dla mniejszych pomieszczeń, natomiast spiralny zapewnia lepszą równomierność temperatury dzięki krótszym odcinkom dopływu i powrotu.

  • Jaka jest maksymalna długość jednej pętli rur?

    Długość jednej pętli nie powinna przekraczać 150 m, aby minimalizować opory hydrauliczne czynnika grzewczego i zapewnić równomierny przepływ.

  • Kiedy wybrać układ meandryczny, a kiedy spiralny?

    Układ meandryczny stosuj w mniejszych pomieszczeniach o regularnym kształcie. Spiralny (ślimakowy) wybieraj w większych przestrzeniach lub tam, gdzie kluczowa jest równomierność ogrzewania, np. ze względu na spadek temperatury czynnika dalej od punktu zasilania.

  • Jak przetestować układ ogrzewania podłogowego po montażu?

    Przeprowadź próbę ciśnieniową, aby potwierdzić brak nieszczelności i równomierny przepływ. Pętle układaj w wiązce izolacyjnej z rozstawem 10-30 cm, zawsze opierając się na prawidłowym projekcie.
