Jak wygląda pompa ciepła? Budowa i elementy kluczowe 2025

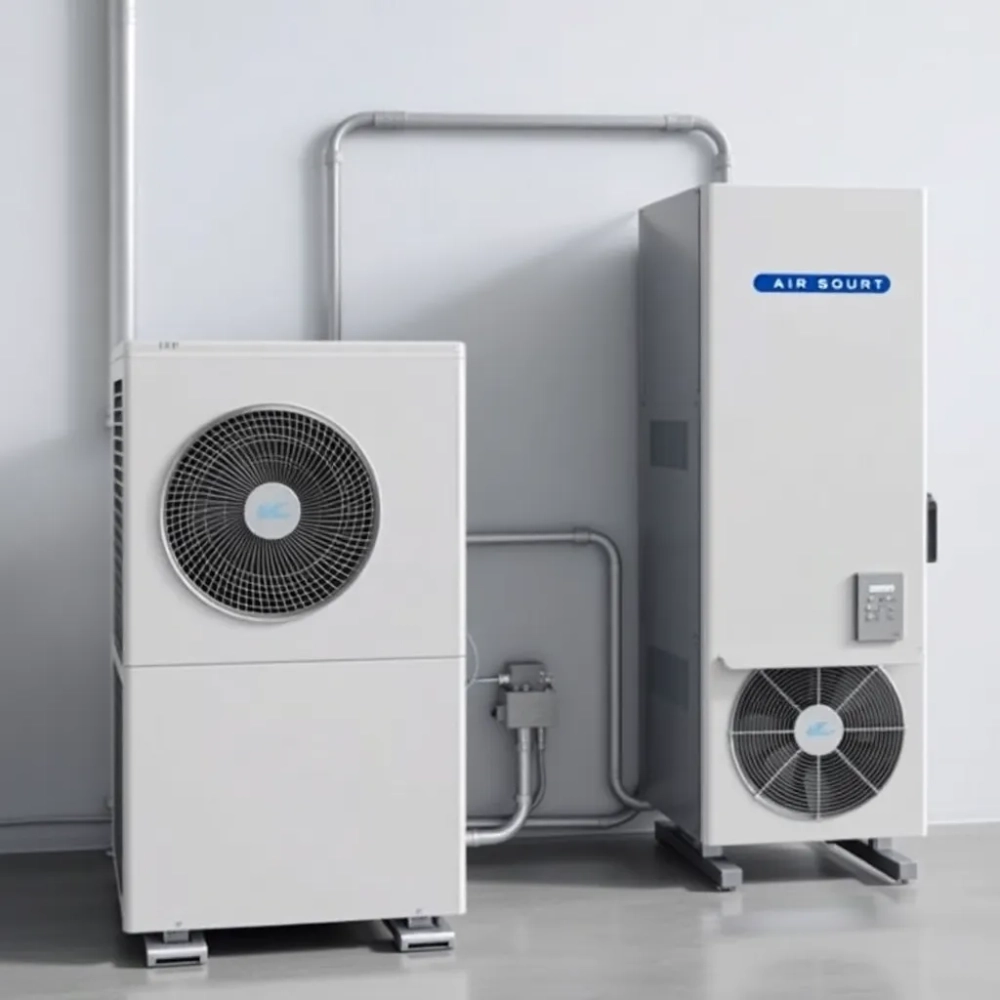

Zastanawiałeś się kiedyś, jak wygląda magia zamiany zimnego powietrza w przyjemne ciepło w Twoim domu? Jeśli tak, to ten artykuł jest dla Ciebie! Poznajmy fascynujący świat pomp ciepła, urządzeń, które rewolucjonizują sposób ogrzewania. Na pytanie, jak wygląda pompa ciepła, odpowiedź jest prosta: to zazwyczaj dwie główne jednostki – jedna na zewnątrz, druga wewnątrz, przypominające zaawansowane urządzenia klimatyzacyjne, ale o wiele bardziej wydajne i ekologiczne. Czy jesteś gotowy, by odkryć ich tajemnice?

Spis treści:

• Budowa pompy ciepła powietrze/woda – elementy zewnętrzne
• Budowa pompy ciepła powietrze/woda – elementy wewnętrzne
• Rodzaje pomp ciepła a ich wygląd – porównanie
• Gdzie montuje się poszczególne elementy pompy ciepła?
• Wymiary pompy ciepła – na co zwrócić uwagę?
• Design i estetyka nowoczesnych pomp ciepła
• Jak Wygląda Pompa Ciepła: Q&A

Zainteresowanie pompami ciepła rośnie w zawrotnym tempie, co nie dziwi, biorąc pod uwagę ich efektywność energetyczną i korzyści finansowe. W ostatnim czasie odnotowano 80% wzrost sprzedaży tych ekologicznych rozwiązań w porównaniu do roku poprzedniego. Coraz częściej są one wybierane do centralnego ogrzewania domów oraz podgrzewania ciepłej wody użytkowej – zarówno w nowo budowanych obiektach, jak i tych poddawanych termomodernizacji.

Wzrost popularności pomp ciepła wynika nie tylko z chęci obniżenia kosztów ogrzewania, ale także z dążenia do bezpieczeństwa energetycznego i możliwości uzyskania atrakcyjnego dofinansowania na wymianę konwencjonalnego źródła ciepła. Cały mechanizm działania pomp ciepła opiera się na sprytnym wykorzystaniu praw fizyki i termodynamiki. Oto dane, które to potwierdzają:

Wartość współczynnika COP (Coefficient of Performance) jest kluczowa dla zrozumienia efektywności pompy ciepła. Przykładowo, jeśli COP wynosi 4, oznacza to, że z 1 kWh energii elektrycznej zużytej do zasilenia sprężarki, pompa ciepła jest w stanie wyprodukować 4 kWh energii cieplnej. Ta dodatkowa energia pochodzi z otoczenia, co czyni ją darmową i odnawialną. Dzięki temu, nawet w chłodne dni, Twoje rachunki za ogrzewanie mogą być zaskakująco niskie, a dom – zawsze ciepły i komfortowy.

Zobacz także: Jak wygląda kotłownia z pompą ciepła w 2025?

Zadaniem pompy ciepła jest odebranie energii z otoczenia, czyli z tzw. dolnego źródła ciepła, i przekazanie jej do instalacji grzewczej budynku, czyli do górnego źródła ciepła. Proces ten jest zoptymalizowany, by dostarczać ciepło efektywnie zarówno dla ogrzewania pomieszczeń, jak i do przygotowywania ciepłej wody użytkowej. Ten sprytny mechanizm sprawia, że jesteśmy w stanie wykorzystać nawet niewielkie różnice temperatur, aby czerpać korzyści dla naszego komfortu. To trochę jak termiczny perpetuum mobile, ale oczywiście zasilane sprytnym użyciem fizyki.

Budowa pompy ciepła powietrze/woda – elementy zewnętrzne

Zewnętrzna jednostka pompy ciepła, ta która stoi w ogrodzie lub przy ścianie budynku, to prawdziwe centrum absorpcji energii. Jej wygląd często przypomina duży klimatyzator. Głównym elementem jest tutaj wentylator, który zasysa powietrze z otoczenia, przekazując je do parownika.

To właśnie w parowniku, czyli wymienniku ciepła, czynnik chłodniczy o niskiej temperaturze wrzenia odbiera ciepło z zassanego powietrza. Dzięki temu procesowi czynnik chłodniczy zmienia stan skupienia z ciekłego na gazowy. To właśnie ten skomplikowany, lecz efektywny proces pozwala na pozyskanie energii z pozornie zimnego otoczenia. Niektórzy, widząc tę jednostkę, zastanawiają się, czy to aby na pewno nie jest jakiś dziwny moduł kosmiczny, ale spokojnie, to tylko pompa ciepła w swej naturalnej okazałości.

Kolejnym ważnym elementem jest sprężarka, umieszczona zazwyczaj w jednostce wewnętrznej, ale w przypadku pomp monoblokowych często zintegrowana z jednostką zewnętrzną. Jej zadaniem jest sprężenie czynnika chłodniczego, co prowadzi do drastycznego wzrostu jego temperatury i ciśnienia. Ten podniesiony poziom energii jest kluczowy dla dalszego etapu transferu ciepła. Zewnętrzne jednostki są projektowane tak, aby były odporne na zmienne warunki atmosferyczne, a ich obudowy wykonuje się zazwyczaj z trwałych materiałów, np. malowanej proszkowo stali lub aluminium, co gwarantuje długą żywotność.

Budowa pompy ciepła powietrze/woda – elementy wewnętrzne

Jednostka wewnętrzna, która często przypomina nowoczesny piec gazowy lub lodówkę, jest sercem systemu grzewczego w budynku. W jej wnętrzu znajduje się skraplacz, gdzie sprężony i podgrzany czynnik chłodniczy oddaje swoje ciepło do wody krążącej w instalacji grzewczej domu. To tutaj dokonuje się finalny transfer ciepła, które następnie jest rozprowadzane po budynku.

W skraplaczu czynnik chłodniczy oddaje ciepło i zmienia swój stan skupienia z gazowego na ciekły, jednocześnie obniżając swoją temperaturę i ciśnienie. Następnie, przepływając przez zawór rozprężny, jego ciśnienie i temperatura spadają jeszcze bardziej, przygotowując go do ponownego odbioru ciepła w parowniku i zamknięcia cyklu. Często w jednostce wewnętrznej zintegrowany jest również zasobnik ciepłej wody użytkowej, co dodatkowo usprawnia pracę systemu i oszczędza miejsce.

W jednostce wewnętrznej znajdziemy także zaawansowaną automatykę sterującą, która zarządza całym procesem grzewczym. Dzięki niej możliwe jest precyzyjne ustawienie temperatury, monitorowanie pracy systemu oraz zdalne sterowanie. Nowoczesne pompy ciepła wyposażone są w intuicyjne panele dotykowe lub aplikacje mobilne. To prawdziwa gratka dla miłośników wszelakich gadżetów i automatyki.

Rodzaje pomp ciepła a ich wygląd – porównanie

Jak wygląda pompa ciepła zależy w dużej mierze od jej rodzaju. Pompy ciepła powietrze/woda, które są najpopularniejsze, występują w dwóch głównych konfiguracjach: monoblokowej i split. W przypadku pomp monoblokowych, cały układ chłodniczy jest zamknięty w jednej jednostce zewnętrznej, co sprawia, że instalacja jest łatwiejsza, a sam montaż tańszy. Jednostka wewnętrzna w takim systemie jest zazwyczaj niewielkim modułem hydraulicznym.

Z kolei pompy ciepła split składają się z dwóch oddzielnych jednostek – zewnętrznej i wewnętrznej, połączonych przewodami czynnika chłodniczego. Zewnętrzna jednostka jest podobna do tej w monobloku, natomiast wewnętrzna często zawiera dodatkowe komponenty, takie jak wymiennik ciepła, pompę obiegową czy zasobnik CWU. Rozwiązanie split wymaga uprawnień f-gazowych do instalacji, co może nieco podnieść koszty montażu.

Oprócz pomp powietrze/woda, istnieją również pompy gruntowe i wodne, które znacząco różnią się wyglądem zewnętrznym. Gruntowe pompy ciepła wykorzystują kolektory poziome lub pionowe, zakopywane w ziemi, więc ich wygląd jest praktycznie "niewidoczny" poza punktem wprowadzenia rur do budynku. Podobnie pompy wodne, które czerpią ciepło z wód gruntowych, są ukryte pod ziemią, a na zewnątrz widoczne są jedynie studnie.

Gdzie montuje się poszczególne elementy pompy ciepła?

Lokalizacja montażu poszczególnych elementów pompy ciepła ma kluczowe znaczenie dla jej efektywnej pracy i komfortu użytkowania. Zewnętrzna jednostka pompy powietrze/woda montowana jest na zewnątrz budynku, zazwyczaj na stabilnym fundamencie, aby zminimalizować wibracje i hałas. Powinna znajdować się w miejscu z wolnym dostępem powietrza, z dala od przeszkód, które mogłyby blokować przepływ powietrza, takich jak krzewy czy ściany. Idealnym miejscem jest ściana południowa lub zachodnia, co minimalizuje zjawisko oblodzenia wymiennika. Zbyt bliskie sąsiedztwo okien sypialni może być uciążliwe ze względu na generowany hałas, więc warto o tym pomyśleć na etapie projektowania.

Jednostka wewnętrzna pompy ciepła montowana jest w pomieszczeniu gospodarczym, kotłowni, garażu lub innym pomieszczeniu technicznym. Ważne jest, aby było to miejsce suche, z dobrą wentylacją i zapewniające łatwy dostęp serwisowy. Bliskość instalacji wodnej i grzewczej to także istotny czynnik, który minimalizuje koszty orurowania. Należy pamiętać, że jednostka wewnętrzna może być dość sporą bryłą, więc wymaga odpowiedniej przestrzeni.

W przypadku gruntowych pomp ciepła, kolektory poziome wymagają dużej działki, ponieważ są rozkładane na znacznej powierzchni pod ziemią. Pionowe kolektory zaś, zajmują mniej miejsca, ale wymagają wykonania głębokich odwiertów. Montaż tych systemów jest bardziej inwazyjny, ale efekt końcowy jest praktycznie niewidoczny, co jest dużą zaletą dla estetyki posesji. To taka tajna broń niewidzialnego ciepła.

Wymiary pompy ciepła – na co zwrócić uwagę?

Rozmiar pompy ciepła to jeden z kluczowych czynników, który wpływa na jej lokalizację i możliwość adaptacji do istniejącego budynku. Wymiary zewnętrzne jednostki zależą od jej mocy grzewczej, producenta i typu. Przykładowo, jednostka zewnętrzna pompy powietrze/woda o mocy 7-10 kW może mieć wysokość około 80-100 cm, szerokość 90-120 cm i głębokość 30-45 cm. Ważne jest, aby przed zakupem dokładnie sprawdzić wymiary wybranego modelu i upewnić się, że zmieści się on w przewidzianym miejscu i będzie miał wystarczający odstęp od ścian i innych przeszkód.

Jednostki wewnętrzne również różnią się gabarytami. Modele zintegrowane z zasobnikiem CWU będą znacznie większe niż te, które są tylko modułami hydraulicznymi. Przykładowo, jednostka wewnętrzna z wbudowanym zasobnikiem o pojemności 180-200 litrów może mieć wysokość około 160-180 cm, szerokość 60-70 cm i głębokość 60-70 cm. Te wymiary są zbliżone do wymiarów lodówki lub pralki, co daje pewne wyobrażenie o potrzebnej przestrzeni.

Warto również pamiętać o przestrzeni serwisowej wokół urządzenia. Producenci zazwyczaj określają minimalne odległości, jakie należy zachować od ścian i innych elementów. Umożliwia to swobodny dostęp do urządzenia w przypadku konserwacji lub napraw. Pominięcie tego aspektu może prowadzić do problemów w przyszłości, co z kolei odbije się na czasie serwisowania i wydatkach. Nikt nie chce, by jego ekologiczny system grzewczy był klaustrofobiczną pułapką.

Design i estetyka nowoczesnych pomp ciepła

Współczesne pompy ciepła to już nie tylko funkcjonalne urządzenia, ale także elementy, które coraz częściej wpisują się w estetykę nowoczesnych domów. Projektanci zwracają uwagę na to, by urządzenia były nie tylko efektywne, ale i atrakcyjne wizualnie. Coraz częściej spotykamy pompy ciepła o eleganckim, minimalistycznym designie, dostępnych w różnych kolorach (np. antracyt, biel, czerń), które harmonijnie komponują się z architekturą budynku i otoczenia. Dzięki temu odpowiedź na pytanie, jak wygląda pompa ciepła, staje się coraz bardziej złożona i estetycznie satysfakcjonująca. To już nie tylko "skrzynka", lecz element wizualnego projektu.

Niektórzy producenci oferują jednostki zewnętrzne z ukrytymi elementami montażowymi, które sprawiają, że wentylator i inne komponenty są mniej widoczne. Obudowy często wykonane są z wysokiej jakości tworzyw sztucznych lub paneli metalowych, które są odporne na korozję i promieniowanie UV. To dbałość o szczegóły sprawia, że pompa ciepła staje się integralną częścią bryły budynku, a nie tylko jego technicznym dodatkiem.

Wybierając pompę ciepła, warto zwrócić uwagę nie tylko na jej parametry techniczne, ale również na estetykę. Dobrze zaprojektowane urządzenie może podnieść wartość nieruchomości i sprawić, że przestrzeń wokół domu będzie wyglądała schludnie i nowocześnie. W końcu, jak wygląda pompa ciepła na Twojej posesji, to także wizytówka dbałości o detale i troski o otoczenie. To trend, który z pewnością będzie się rozwijał, bo funkcjonalność idzie w parze z designem.

Jak Wygląda Pompa Ciepła: Q&A

• P: Jak ogólnie wygląda pompa ciepła?

  O: Pompa ciepła to zazwyczaj dwie główne jednostki: jedna jednostka zewnętrzna, która przypomina duży klimatyzator, oraz jedna jednostka wewnętrzna, która często wygląda jak nowoczesny piec gazowy lub lodówka. Obie jednostki współdziałają, aby zamieniać energię z otoczenia na ciepło do ogrzewania domu i wody.

• P: Jak wygląda zewnętrzna jednostka pompy ciepła i co się w niej znajduje?

  O: Zewnętrzna jednostka pompy ciepła, montowana na zewnątrz budynku, często przypomina duży klimatyzator. Głównym elementem jest wentylator, który zasysa powietrze oraz parownik, gdzie czynnik chłodniczy odbiera ciepło z powietrza. Obudowa wykonana jest z trwałych materiałów, np. malowanej proszkowo stali lub aluminium, aby była odporna na warunki atmosferyczne.

• P: Jak wygląda wewnętrzna jednostka pompy ciepła i jakie elementy zawiera?

  O: Wewnętrzna jednostka pompy ciepła, montowana w pomieszczeniu gospodarczym, wygląda często jak nowoczesny piec lub lodówka. W jej wnętrzu znajduje się skraplacz, gdzie sprężony czynnik chłodniczy oddaje ciepło do instalacji grzewczej, oraz zawór rozprężny. Często zintegrowany jest również zasobnik ciepłej wody użytkowej i zaawansowana automatyka sterująca z panelem dotykowym lub aplikacją mobilną.

• P: Czy wygląd pompy ciepła różni się w zależności od jej typu?

  O: Tak, wygląd pompy ciepła zależy od jej rodzaju. Pompy powietrze/woda występują w konfiguracjach monoblokowych (cały układ chłodniczy w jednostce zewnętrznej) i split (dwie oddzielne jednostki). Gruntowe i wodne pompy ciepła są prawie niewidoczne, ponieważ wykorzystują kolektory zakopywane w ziemi (poziome lub pionowe) lub czerpią ciepło z wód gruntowych, a na zewnątrz widoczne są jedynie punkty podłączenia lub studnie.
