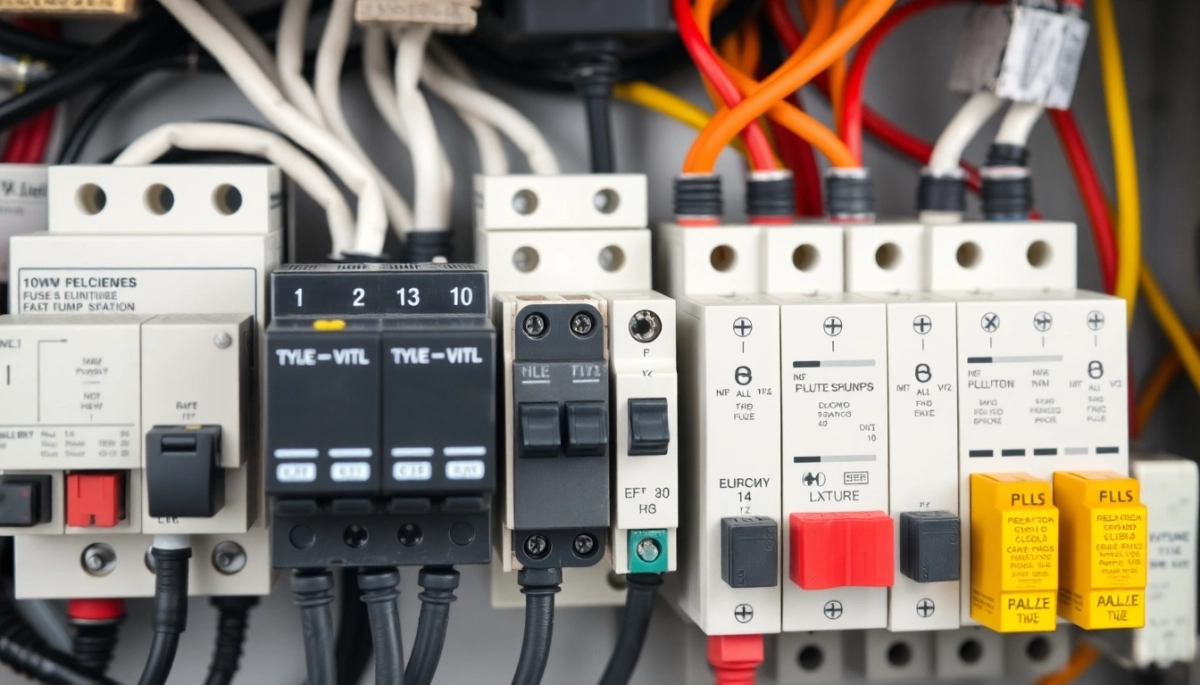

Jaki bezpiecznik do pompy ciepła 10 kW? Konkretne wartości i schemat podłączenia

Pompa ciepła 10 kW pobiera w chwili rozruchu sprężarki nawet trzykrotność prądu znamionowego, a źle dobrany bezpiecznik potrafi wyłączyć urządzenie w najmniej odpowiednim momencie albo, co gorsza, nie zareagować wtedy, gdy naprawdę powinien. Pytanie jaki bezpiecznik do pompy ciepła 10kw ma jedną krótką odpowiedź i kilka niuansów, które decydują o tym, czy instalacja przeżyje dekadę, czy trzy sezony. Poniżej rozkładam temat tak, żeby każdy inwestor, nie tylko elektryk, wyszedł z tej lektury z konkretnym zestawem wartości do wpisania na schemacie.

• Bezpiecznik topikowy czy wyłącznik nadprądowy, co lepiej chroni pompę 10 kW?
• Przekrój kabla i zabezpieczenie różnicowoprądowe do pompy 10 kW
• Najczęstsze błędy przy zabezpieczaniu pompy ciepła 10 kW
• Checklist przed pierwszym uruchomieniem pompy 10 kW

Bezpiecznik topikowy czy wyłącznik nadprądowy, co lepiej chroni pompę 10 kW?

Bezpiecznik topikowy działa raz i wymaga wymiany, wyłącznik nadprądowy daje się ponownie załączyć dźwignią. W domowych rozdzielnicach wyłącznik nadprądowy wygrał kilkanaście lat temu i dziś trudno znaleźć nową instalację, w której silnik pompy ciepła chroni klasyczny topik. Powód jest czysto praktyczny: serwisant przybywa na awarię, podnosi klapkę, załącza obwód i natychmiast widzi, co się stało. Bezpiecznik topikowy po przepaleniu zostawia pustą podstawę i konieczność dobrania nowego wkładu o identycznej charakterystyce.

Charakterystyka wyłącznika oznaczana literą B, C lub D mówi, ile razy prąd znamionowy musi popłynąć, żeby mechanizm bimetaliczny zwolnił zapadkę. Charakterystyka B reaguje przy 3-5 krotności prądu znamionowego, C przy 5-10, a D przy 10-20. Sprężarka inwerterowej pompy ciepła wpada w swój szczyt rozruchowy właśnie w okolicy 5-7 krotności, dlatego dla mocy 10 kW jednofazowej najczęściej sięga się po charakterystykę C, a nie B, którą rezerwuje się dla obwodów oświetleniowych i gniazdkowych.

Wyłącznik silnikowy to osobna kategoria, ma gabaryt modułu, ale w środku kryje kalibrowany element magnetyczny i termiczny dobrany pod konkretny silnik asynchroniczny. Stosuje się go, gdy pompa współpracuje z klasycznym silnikiem sprężarki bez falownika, czyli w starszych i tańszych konstrukcjach. Nowoczesne urządzenia inwerterowe mają własną, wewnętrzną logikę łagodnego rozruchu, więc zewnętrzny wyłącznik silnikowy byłby nadmiarowy.

Dla pompy 10 kW w wariancie trójfazowym prąd znamionowy oscyluje wokół 14,5 A przy cos φ = 0,85, więc wyłącznik C16A pozostawia komfortowy margines do szczytu rozruchowego rzędu 90-100 A, który trwa ułamek sekundy. Charakterystyka C16 właśnie dlatego toleruje ten impuls, że jej próg magnetyczny startuje dopiero powyżej 80 A. Wkroczenie z bezpiecznikiem 13 A spowodowałoby fałszywe wyzwolenie przy każdym uruchomieniu sprężarki w niskiej temperaturze zewnętrznej.

Kiedy wyłącznik nadprądowy nie wystarczy

Sam wyłącznik nadprądowy nie chroni człowieka przed dotykiem pośrednim, gdy obudowa pompy znajdzie się pod napięciem w wyniku przebicia izolacji. Do tego służy wyłącznik różnicowoprądowy, popularnie nazywany różnicówką, który porównuje prąd wpływający do odbiornika i wypływający z niego. Różnica rzędu 30 mA oznacza, że ciało ludzkie nie zdążyło jeszcze wpaść w fibrylację serca, a urządzenie już odcięło zasilanie.

Przekrój kabla i zabezpieczenie różnicowoprądowe do pompy 10 kW

Kabel zasilający pompę ciepła nie może być przypadkowy, bo rezystancja żyły przekłada się wprost na spadek napięcia i grzanie przewodu pod obciążeniem. Dla mocy 10 kW w układzie trójfazowym kabel YDY 5x4 mm² uciągnie 18 A bez przekroczenia dopuszczalnego spadku 3% na typowym dystansie 15-20 m od rozdzielnicy. W jednofazowej odmianie tej samej mocy prąd sięga już 44 A, więc wymagany przekrój rośnie do 6 mm², a przy dłuższym trasowaniu nawet do 10 mm².

Różnicówka dla pompy ciepła musi być typu A, a nie popularnego AC. Różnica jest subtelna, ale fundamentalna: falownik sprężarki generuje składowe stałe pulsujące, których klasyczna różnicówka AC po prostu nie widzi, bo jej tor pomiarowy reaguje wyłącznie na przebieg sinusoidalny 50 Hz. Typ A wykrywa również jednopołówkowe prądy stałe i tętnące, a typ B rozszerza detekcję o gładkie prądy stałe, tego wymagać mogą urządzenia z prostownikiem trójfazowym.

Prąd znamionowy różnicówki dobiera się o jeden stopień powyżej zabezpieczenia nadprądowego. Skoro wyłącznik nadprądowy ma C16A, różnicówka powinna mieć 25 A, a jej próg różnicowy pozostaje 30 mA dla ochrony przeciwporażeniowej. Warianty 300 mA stosuje się jako ochronę przeciwpożarową w rozdzielnicy głównej, nigdy bezpośrednio przed pompą, bo czas zadziałania 30 ms przy 300 mA to za wolno, by ochronić osobę dotykającą uszkodzonej obudowy.

Ogranicznik przepięć typu 1+2 montowany w rozdzielnicy głównej to dziś standard, a nie luksus. Wyładowania atmosferyczne w promieniu kilometra od budynku potrafią wprowadzić na instalację impuls o napięciu szczytowym przekraczającym 6 kV, a izolacja cewek sprężarki tych napięć nie wytrzymuje. Ogranicznik klasy 1+2 klipsuje tę energię do poziomu poniżej 1,5 kV, zanim fala dotrze do zacisków pompy.

Schemat rozdzielnicy, kolejność elementów

Właściwa kolejność w rozdzielnicy wygląda tak: zasilanie z licznika → wyłącznik główny → ogranicznik przepięć typ 1+2 → różnicówka główna 300 mA → wyłącznik nadprądowy C16A → różnicówka 30 mA typ A → przekaźnik faz (przy trójfazie) → zaciski pompy. Taki łańcuch zapewnia selektywność: gdy w obwodzie pompy pojawi się zwarcie, reaguje tylko najbliższe zabezpieczenie, a reszta domu zostaje z prądem.

Najczęstsze błędy przy zabezpieczaniu pompy ciepła 10 kW

Dobór zabezpieczenia "na oko" bez wglądu w kartę techniczną pompy to grzech główny instalatora. Każdy producent podaje w DTR wartość maksymalnego prądu znamionowego oraz zalecany typ wyłącznika. Pomijanie tej informacji kończy się albo notorycznym wywalaniem różnicówki przy każdym rozruchu, albo brakiem ochrony, gdy prąd zwarcia przekroczy wytrzymałość cieplną przewodu.

Pominięcie selektywności to drugi klasyk. Jeśli różnicówka główna 300 mA i różnicówka obwodu pompy 30 mA mają podobny czas zadziałania, to przebicie izolacji w pompie wyłączy pół domu zamiast jednego obwodu. Selektywność uzyskuje się przez dobór prądów znamionowych różnicówek w proporcji co najmniej 2:1 oraz przez zastosowanie członu opóźniającego S w różnicówce głównej.

Łączenie obwodu pompy z innymi odbiornikami, na przykład bojlerem, zmywarką, oświetleniem kuchni, to prosta droga do przeciążenia. Każdy odbiornik powinien mieć własny, dedykowany wyłącznik nadprądowy. Sumowanie mocy kilku urządzeń na jednym zabezpieczeniu sprawia, że prąd roboczy zbliża się do progu wyzwolenia i wystarczy chwilowa koincydencja, żeby pozbawić dom ogrzewania w środku stycznia.

Ignorowanie prądu rozruchowego sprężarki kosztuje najwięcej. Silnik sprężarki w pierwszych 200-400 milisekundach pobiera pięcio- do siedmiokrotności prądu znamionowego. Charakterystyka B20A odcina zasilanie już przy 60 A, charakterystyka C25A toleruje 125 A przez ułamek sekundy. Dobranie C zamiast B bywa różnicą między stabilną pracą a wiecznym poszukiwaniem przyczyny samoistnych wyłączeń.

Brak konsultacji z dokumentacją techniczną producenta pompy kończy się utratą gwarancji. Wielu wytwórców zastrzega, że urządzenie musi być chronione konkretnym typem zabezpieczenia, zazwyczaj różnicówką typu A, a użycie tańszego odpowiednika typu AC oznacza automatyczne wykreślenie z listy uprawnień do naprawy gwarancyjnej.

Brak ochrony przepięciowej w budynku z instalacją odgromową to zaproszenie do awarii. Jeśli dom posiada LPS, pompa powinna być chroniona ogranicznikiem typu 1+2 w rozdzielnicy głównej. Bez LPS wystarczy typ 2, ale zawsze warto. Koszt zabezpieczenia to 180-350 zł, a wymiana płyty falownika po przepięciu to wydatek rzędu 5-12 tys. zł.

Kiedy NIE stosować bezpiecznika topikowego

Bezpiecznik topikowy w nowej instalacji mieszkaniowej to relikt przeszłości. Powody są dwa: po pierwsze, brak możliwości szybkiego przywrócenia zasilania bez wizyty serwisanta z zapasem wkładek. Po drugie, brak wizualnej informacji o przyczynie zadziałania, wypalony topik wygląda tak samo niezależnie od tego, czy przepalił się od przeciążenia, czy od zwarcia. Wyłącznik nadprądowy daje natychmiastowy sygnał, dźwignia w pozycji OFF i czytelna mechaniczna przyczyna.

Checklist przed pierwszym uruchomieniem pompy 10 kW

Zanim serwis producenta przyjedzie uruchomić urządzenie, warto przejść przez dziesięć punktów kontrolnych. Każdy z nich odpowiada jednej konkretnej usterce, której naprawa po fakcie kosztuje kilka razy więcej niż poświęcenie godziny na weryfikację.

• Przekrój kabla zasilającego odpowiada mocy pompy i długości trasy
• Wyłącznik nadprądowy ma charakterystykę C i prąd zgodny z DTR producenta
• Różnicówka typu A o czułości 30 mA zamontowana bezpośrednio przed pompą
• Różnicówka główna 300 mA z selektywnym opóźnieniem lub prądem 2x wyższym
• Ogranicznik przepięć typ 1+2 (lub minimum typ 2) w rozdzielnicy głównej
• Przekaźnik faz przy zasilaniu trójfazowym chroni sprężarkę przed zanikiem jednej fazy
• Połączenia w rozdzielnicy dokręcone momentem podanym przez producenta osprzętu
• Obwód pompy oddzielony od bojlera, kuchni i innych dużych odbiorników
• Uziemienie rozdzielnicy i pompy zmierne, rezystancja poniżej 10 Ω
• Test różnicówki przyciskiem T daje prawidłowe odcięcie w czasie poniżej 30 ms

Mini-kalkulator: moc pompy → sugerowane zabezpieczenie

Prąd znamionowy oblicza się ze wzoru I = P / (U × cos φ × √3) dla układu trójfazowego lub I = P / (U × cos φ) dla jednofazowego. Dla 10 kW trójfazowo z cos φ = 0,85 wychodzi 14,5 A, co oznacza wyłącznik C16A i różnicówkę 25 A / 30 mA typ A. Dla tej samej mocy jednofazowo prąd rośnie do 44 A, wymuszając C50A i kabel 10 mm², a cały obwód musi mieć zgodę operatora sieci na podwyższenie mocy przyłączeniowej.

Kiedy warto wezwać audytora instalacji

Audyt instalacji elektrycznej w kontekście pompy ciepła ma sens w trzech sytuacjach: rozdzielnica ma więcej niż 15 lat i brak w niej różnicówek, dom przeszedł wcześniejsze modernizacje i trudno ustalić, co jest zasilane z którego obwodu, albo producent pompy uzależnia gwarancję od protokołu pomiarów. Koszt takiej usługi to zwykle 400-800 zł, a w jego trakcie powstaje schemat, który ratuje przed błędami przy każdej kolejnej rozbudowie.

Szukając w internecie informacji o zabezpieczeniach pompy ciepła, trafisz na fora, poradniki instalatorów oraz dokumentację normatywną. Poniżej zebrałem źródła, które warto zweryfikować przed podjęciem ostatecznej decyzji projektowej.

Źródła danych i normy:
- PN-HD 60364-4-41: Instalacje elektryczne niskiego napięcia, Ochrona dla zapewnienia bezpieczeństwa, Ochrona przed porażeniem elektrycznym
- PN-HD 60364-4-43: Ochrona przed prądem przetężeniowym
- PN-HD 60364-4-44: Ochrona przed przepięciami atmosferycznymi i łączeniowymi
- PN-EN 60269-1: Bezpieczniki topikowe niskonapięciowe, Wymagania ogólne
- PN-EN 60898-1: Wyłączniki nadprądowe do instalacji domowych
- PN-EN 61008-1: Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego
- Karty katalogowe producentów pomp ciepła, sekcja "Instalacja elektryczna / Dobór zabezpieczeń"
