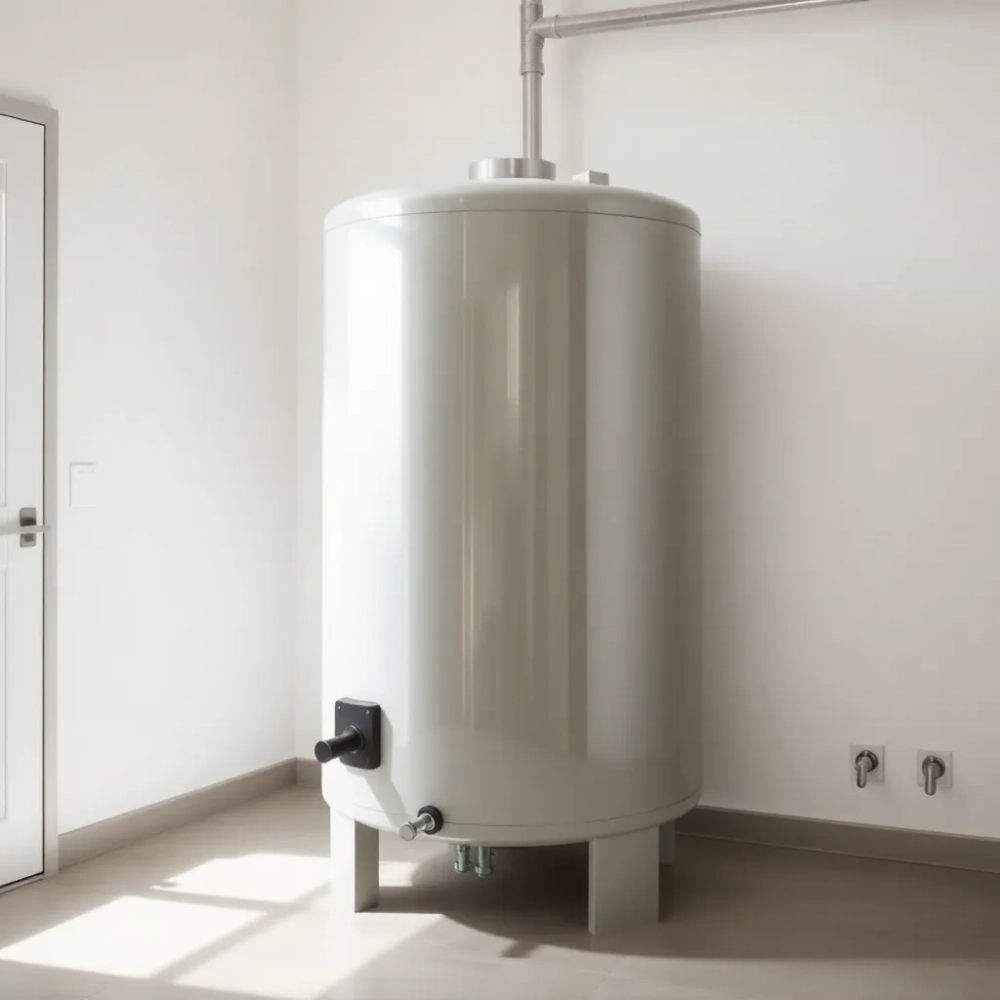

Jaki bufor do pompy ciepła 12 kW? Dobierz pojemność i unikaj błędów

Dobranie bufora o zbyt małej pojemności to najczęstsza przyczyna taktowania pompy ciepła 12 kW i rachunków za prąd wyższych o 20-30%. Zbyt duży zbiornik zabiera cenne miejsce w kotłowni i niepotrzebnie podnosi koszt inwestycji. W tym tekście dostajesz konkretną regułę doboru litrażu, tabelę dopasowaną do Twojej instalacji oraz listę siedmiu błędów, które kosztują najwięcej. Każda liczba bierze się z fizyki pracy sprężarki i strat postojowych, więc nie musisz wierzyć na słowo.

• Bufor do pompy ciepła 12 kW a typ instalacji: podłogowa czy grzejnikowa?
• Rodzaje buforów do pompy ciepła 12 kW i schemat podłączenia
• Najczęstsze błędy przy montażu bufora do pompy ciepła 12 kW

Bufor do pompy ciepła 12 kW a typ instalacji: podłogowa czy grzejnikowa?

Przy pompie ciepła 12 kW podłogówka potrzebuje znacznie mniejszego bufora niż grzejniki. Wynika to z różnicy temperatury zasilania: podłogówka pracuje na 30-35°C, grzejniki wymagają 45-55°C. Im niższa temperatura zasilania, tym wyższy współczynnik SCOP i mniejsze zapotrzebowanie na akumulację ciepła.

Reguła 10 l na każdy kilowat mocy grzewczej działa przy ogrzewaniu podłogowym. Przy 12 kW daje to 120 litrów, co w praktyce oznacza zbiornik o pojemności nominalnej 150 litrów (najbliższy dostępny rozmiar). W domach z podłogówką na całej powierzchni często wystarcza nawet 100 litrów, o ile projektant potwierdził brak konieczności taktowania.

Dla instalacji grzejnikowej obowiązuje reguła 20 l na kilowat, czyli 240 litrów dla 12 kW. Większa pojemność bufora przy grzejnikach kompensuje wyższą różnicę temperatur między zasilaniem a powrotem oraz dłuższe czasy nagrzewania. W domach z mieszanym układem (parter podłogówka, piętro grzejniki) bezpiecznie przyjmuje się 15 l/kW, co przy 12 kW daje 180 litrów.

Przeliczenie na powierzchnię domu ułatwia orientację, ale nie zastępuje obliczeń projektowych. Dom 100 m² z dobrą izolacją (≤ 70 W/m² zapotrzebowania) i 12 kW pompą potrzebuje bufora 120-150 litrów przy podłogówce. Dom 150 m² o średniej izolacji (70-90 W/m²) wymaga 150-200 litrów, a dom 200 m² starszy (90-120 W/m²) potrzebuje 200-250 litrów nawet przy niskotemperaturowej instalacji.

Wskazówka praktyczna: Zapytaj projektanta o bilans mocy szczytowej i minimalny czas pracy sprężarki. Bufor powinien gwarantować co najmniej 15-20 minut ciągłej pracy pompy na jednym cyklu. To złoto środek między ochroną sprężarki a szybką reakcją na zmiany temperatury zewnętrznej.

Rodzaje buforów do pompy ciepła 12 kW i schemat podłączenia

Bufor jednofunkcyjny (akumulacyjny) to najprostsza opcja: zbiornik bez wężownicy, pełniący wyłącznie rolę magazynu energii cieplnej. Sprawdza się w instalacjach z osobnym zasobnikiem ciepłej wody użytkowej lub gdy CWU grzeje się bezpośrednio w pompie. Pojemność 150-300 litrów wystarcza dla większości domów z pompą 12 kW.

Bufor z wężownicą łączy dwie funkcje: akumulację ciepła i podgrzewanie wody użytkowej. Wężownica w dolnej części zbiornika pobiera energię z bufora i oddaje ją wodzie przepływającej w obiegu CWU. To rozwiązanie zajmuje mniej miejsca niż dwa osobne urządzenia, ale wymaga precyzyjnego doboru mocy wężownicy (25-35 kW) do profilu zużycia ciepłej wody w domu.

Bufor ze strefą gorącą (kombinowany) to wariant z dodatkową komorą lub mniejszym zbiornikiem wewnętrznym na wodę użytkową. Umożliwia jednoczesne magazynowanie ciepła do ogrzewania i natychmiastowe podgrzewanie wody do 45-55°C. Sprawdza się w domach z dużą rodziną (4+ osób) i wysokim zużyciem CWU, ale kosztuje więcej i wymaga starannego schematu hydraulicznego.

Schemat podłączenia bufora do pompy 12 kW obejmuje kilka obowiązkowych elementów. Sprzęgło hydrauliczne rozdziela obieg pompy i obieg instalacji, chroniąc sprężarkę przed wahaniami przepływu. Zawór mieszający (trójdrogowy lub czterodrogowy) obniża temperaturę zasilania w instalacji podłogowej. Pompa obiegowa o niskim poborze mocy (klasy A) zapewnia cyrkulację z niską stratą ciśnienia.

Izolacja termiczna bufora to element, którego nie widać, ale który ma ogromne znaczenie dla rocznego zużycia energii. Zbiornik 200 litrów bez izolacji traci około 1,5-2 kWh ciepła dziennie przez promieniowanie i konwekcję. Rocznie to 500-700 kWh, czyli 350-500 zł przy aktualnych cenach prądu. Polipropylenowa otulina EPS o grubości 10 cm redukuje te straty o 70-80%, zwracając się w ciągu 2-3 lat.

Najczęstsze błędy przy montażu bufora do pompy ciepła 12 kW

Za mała pojemność bufora prowadzi do taktowania pompy: sprężarka włącza się i wyłącza co 8-12 minut zamiast pracować 30-60 minut w jednym cyklu. Każde uruchomienie sprężarki to szczytowy pobór prądu (3-4 kW przez 1-2 minuty) i przyspieszone zużycie elementów rozruchowych. W skali roku taktowanie podnosi zużycie energii o 15-25% i skraca żywotność sprężarki o 30-40%.

Brak sprzęgła hydraulicznego wymusza pracę pompy przy zmiennym przepływie wody w instalacji. Gdy zawory termostatyczne zamykają się w pokojach, przepływ przez wymiennik pompy spada poniżej minimalnego progu. Sprężarka pracuje wtedy przy zbyt niskim ciśnieniu czynnika, co prowadzi do przegrzewania sprężarki i częstszego uruchamiania odszraniania. Sprzęgło rozdziela te dwa obiegi i gwarantuje stały przepływ przez pompę.

Błąd krytyczny: Montaż bufora bez izolacji termicznej w nieogrzewanej kotłowni. Różnica temperatur 20°C między wodą w zbiorniku a otoczeniem powoduje straty ciepła rzędu 80-120 W. Rocznie to 700-1000 kWh zmarnowanej energii, czyli 500-700 zł. Izolacja EPS 10 cm kosztuje 400-600 zł i zwraca się w ciągu roku.

Złe umiejscowienie bufora w instalacji (za zasilaniem zamiast przed wymiennikiem) niweczy sens jego istnienia. Bufor musi być podłączony po stronie pierwotnej pompy, tak by sprężarka widziała stałą temperaturę powrotu. Gdy bufor stoi po stronie wtórnej, pompa grzeje wodę w zbiorniku, ale temperatura w wymienniku wciąż waha się z obciążeniem instalacji, więc taktowanie nie znika.

Pominięcie zaworu mieszającego w układzie z grzejnikami i buforem powoduje, że instalacja dostaje wodę o temperaturze 50-55°C zamiast wymaganych 40-45°C. Pompa musi pracować na wyższej temperaturze zasilania, co obniża SCOP z 4,2 do 3,0 i podnosi koszty ogrzewania o 30-40%. Zawór mieszający za buforem obniża temperaturę do poziomu optymalnego dla grzejników.

Bufor zainstalowany w pomieszczeniu bez wystarczającej wentylacji to kolejny częsty błąd. Sprężarka pompy ciepła pobiera powietrze z kotłowni i oddaje je schłodzone. Gdy kotłownia ma 8-10 m² i drzwi zamknięte, temperatura w niej spada do 5-8°C zimą, co obniża wydajność pompy o 5-8%. Otwór wentylacyjny 200 cm² lub kanał nawiewny rozwiązuje problem.

Dobór bufora bez uwzględnienia integracji z fotowoltaiką to okazja zmarnowana. Pompa ciepła 12 kW zużywa rocznie 4500-6000 kWh, a dom z PV 10 kWp produkuje 9000-10 000 kWh. Bufor o pojemności 200-300 litrów pozwala magazynować nadwyżki prądu z PV w formie ciepła, zwiększając autokonsumpcję z 30% do 60-70%. Algorytm smart grid w sterowniku pompy przesuwa pracę sprężarki na godziny szczytowej produkcji PV.

Checklista przed zakupem bufora do pompy 12 kW

• Moc pompy ciepła i typ instalacji (podłogowa / grzejnikowa / mieszana)
• Obliczeniowe zapotrzebowanie na ciepło budynku (kWh/rok lub W/m²)
• Pojemność bufora zgodna z regułą 10-20 l/kW
• Izolacja termiczna EPS lub PU minimum 10 cm
• Sprzęgło hydrauliczne o przepływie 2,5-3,5 m³/h
• Zawór mieszający dla instalacji grzejnikowej
• Miejsce montażu: min. 60 cm wolnej przestrzeni wokół zbiornika
• Wentylacja kotłowni: otwór 200 cm² lub kanał nawiewny
• Integracja z PV (jeśli dotyczy): bufor ≥ 200 l + sterownik smart grid

Bufor do pompy ciepła 12 kW to nie kosztowny gadżet, lecz inwestycja, która zwraca się w ciągu 2-3 lat dzięki wyższemu SCOP, dłuższej żywotności sprężarki i mniejszemu taktowaniu. Prawidłowy dobór litrażu (10-20 l/kW w zależności od instalacji) oraz staranne podłączenie hydrauliczne eliminują 90% problemów eksploatacyjnych. W domach z PV bufor staje się magazynem energii, zwiększając autokonsumpcję o 30-40 punktów procentowych.

Źródła danych i normy: PN-EN 12831 (obciążenie cieplne budynków), PN-EN 14511 (wydajność pomp ciepła), dane producentów pomp ciepła (SCOP w warunkach klimatu umiarkowanego), raporty Instytutu Energetyki Odnawialnej (IEO) dotyczące autokonsumpcji PV z pompami ciepła, materiały Krajowej Agencji Poszanowania Energii (KAPE). Więcej informacji: portal IEO (ieo.pl), KAPE (kape.gov.pl), norma-polska.pl.
