Jaki kabel do pompy ciepła 9 kW wybrać, żeby nie spalić instalacji

Kadra rgbudinstal Aktualizacja: 2 sierpnia 2026 r.

Zbyt cienki przewód zasilający pompę ciepła 9 kW to proszenie się o kłopoty. Przegrzewa się pod obciążeniem, podnosi rachunki za prąd i potrafi skrócić żywotność sprężarki o kilka dobrych lat. Koszt wymiany kabla po tynku to kilka tysięcy złotych, a w skrajnych przypadkach dochodzi do pożaru instalacji, który unieważnia gwarancję na całe urządzenie. Ten poradnik prowadzi przez dobór przewodu krok po kroku, z konkretnymi przekrojami, wartościami zabezpieczeń i wzorami na spadek napięcia, zgodnie z normą PN-HD 60364.

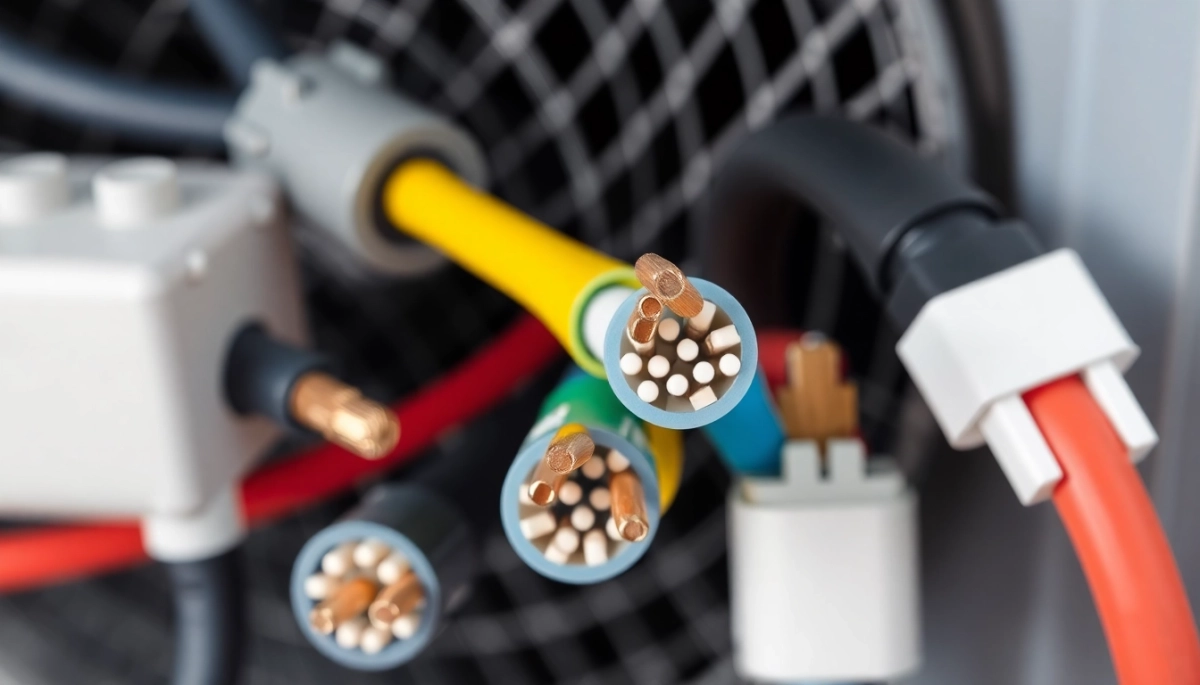

Jaki kabel do pompy ciepła 9kW

Jaki przekrój kabla do pompy ciepła 9 kW przy zasilaniu jednofazowym i trójfazowym

Zasilanie jednofazowe 230 V dla pompy 9 kW oznacza pobór prądu rzędu 39 A, a w momentach rozruchu sprężarki wartość ta potrafi wystrzelić do 120 A przez ułamek sekundy. Przekrój 6 mm² w układzie trójżyłowym (L, N, PE) zwykle wystarcza, o ile trasa od rozdzielni do urządzenia nie przekracza 20 metrów. Przy dłuższych odcinkach lepiej od razu sięgnąć po 10 mm², bo każdy dodatkowy metr żyły miedzianej zwiększa rezystancję obwodu i podnosi napięcie strat.

Trójfazowe podłączenie 400 V rozkłada ten sam prąd na trzy żyły, więc każda z nich obciążona jest znacznie mniej. Realnie mówimy o 13 A na fazę, co pozwala spokojnie poprowadzić kabel 5x2,5 mm² na dystansie do 25 metrów. Większość producentów rekomenduje jednak 5x4 mm² jako minimum dla pomp 9 kW, bo zapas na rozruch i ewentualne przyszłe dołożenie grzałki jest bezcenny. Tabela poniżej zbiera typowe wartości dla urządzeń od 6 do 20 kW.

Moc pompyZasilaniePrąd znamionowyPrzekrój CuZabezpieczenie nadprądowe
6 kW1 faza26 A3x4 mm²B32 A
7 kW1 faza30 A3x6 mm²B32 A
8 kW1 faza35 A3x6 mm²B40 A
9 kW1 faza39 A3x6 mm² (do 20 m) / 3x10 mm² (powyżej)B40 A
9 kW3 fazy13 A5x2,5 mm² (do 25 m) / 5x4 mm²B16 A
10 kW3 fazy15 A5x4 mm²B20 A
12 kW3 fazy18 A5x4 mm²B20 A
16 kW3 fazy24 A5x6 mm²B25 A
17 kW3 fazy26 A5x6 mm²B32 A
20 kW3 fazy30 A5x10 mm²B32 A

Charakterystyka wyłącznika nadprądowego (B, C lub D) wpływa na to, jak szybko reaguje na prąd rozruchowy. Klasa B wyzwala przy 3-5 krotności prądu znamionowego, klasa C przy 5-10, a D dopiero powyżej 10. Dla pomp ciepła z miękkim startem inwerterowym klasa B sprawdza się najlepiej, bo eliminuje ryzyko fałszywych zadziałań. Silniki asynchroniczne ze starterem wymagają czasem klasy C, szczególnie gdy w obwodzie pracuje kilka urządzeń jednocześnie.

Norma PN-HD 60364-5-52 dopuszcza prąd obciążenia przewodu miedzianego 6 mm² do 32 A przy metodzie instalacji A1 (przewód w rurze w ścianie). W praktyce temperatura otoczenia, sposób ułożenia i sąsiedztwo innych kabli potrafią obniżyć tę wartość o 10-20%. Dlatego doświadczeni elektrycy celowo dobierają przekrój o jeden stopień wyżej niż wynika z prostego rachunku. Taki margines chroni izolację PVC przed starzeniem termicznym i znacząco wydłuża żywotność całej linii.

Kluczową rolę odgrywa też temperatura pracy izolacji. Przewód YDYp w izolacji PVC wytrzymuje 70°C na żyłe, podczas gdy YKY z XLPE toleruje aż 90°C. W domach, gdzie pompa ciepła pracuje w kotłowni bez klimatyzacji, latem temperatura łatwo przekracza 30°C. Połączenie ciepła zewnętrznego z grzaniem się kabla pod obciążeniem potrafi zbliżyć PVC do granicy wytrzymałości. Wersje XLPE oddają więcej mocy przy tym samym przekroju, więc w ciasnych rozdzielniach i nasłonecznionych trasach warto po nie sięgnąć.

Kabel YKY, YDYp czy YKXS do pompy ciepła co sprawdzi się najlepiej

YKY to klasyczny kabel energetyczny w okrągłej powłoce, powszechnie stosowany w ziemi i na zewnątrz budynków. Żyły miedziane w izolacji XLPE chroni wspólna powłoka PVC, odporna na wilgoć i promieniowanie UV. Konstrukcja 3x4, 3x6, 5x4 czy 5x6 mm² pokrywa praktycznie wszystkie konfiguracje pomp 9 kW. YKY żo (z żyłą ochronną) zapewnia ciągłość uziemienia nawet przy mechanicznym uszkodzeniu, co w instalacjach zewnętrznych bywa bezcenne.

YDYp to kabel płaski w izolacji PVC, z żyłami ułożonymi obok siebie. Sprawdza się w instalacjach wewnętrznych prowadzonych pod tynkiem lub w korytkach, bo łatwo go ukryć i uformować w narożnikach. Jego ograniczeniem pozostaje zakres temperatur i niższa odporność na czynniki atmosferyczne, więc na zewnątrz budynku raczej nie ma czego szukać. Dla pompy 9 kW montowanej w garażu lub kotłowni YDYp 3x6 mm² w zupełności wystarczy, o ile długość trasy nie przekracza 15-20 metrów.

YKXS to przewód z izolacją z polietylenu usieciowanego XLPE, pozbawiony wspólnej powłoki PVC. Małe średnice, wysoka elastyczność i świetne parametry termiczne czynią go popularnym w nowoczesnych rozdzielniach. Brak powłoki zewnętrznej oznacza jednak konieczność prowadzenia w peszlu lub rurze ochronnej, co podnosi koszt instalacji. Za to żyły wytrzymują wyższe temperatury i nie starzeją się tak szybko jak PVC, więc w dobrze wentylowanych pomieszczeniach YKXS potrafi pracować dekadami bez utraty parametrów.

Typ kablaIzolacjaZastosowanieOdporność UVCena orientacyjna (PLN/m)
YDYp 3x6 mm²PVC / PVCWewnętrzne, pod tynkNiska12-16
YKY 3x6 mm²XLPE / PVCZewnętrzne, w ziemiWysoka16-22
YKY 5x4 mm²XLPE / PVCZewnętrzne, 3 fazyWysoka19-25
YKXS 5x4 mm²XLPE / brakWewnętrzne, w peszluNiska14-18

Kiedy unikać YDYp? Gdy trasa wychodzi na zewnątrz budynku lub przebiega w korytkach na elewacji narażonej na słońce. PVC pod wpływem promieniowania UV twardnieje, pęka i traci elastyczność w ciągu kilku sezonów. Powłoka zaczyna przepuszczać wilgoć, co w połączeniu z brakiem ochrony przeciwprzepięciowej może skończyć się przebiciem izolacji. Na otwartym terenie YKY lub kable z powłoką polietylenową to jedyny rozsądny wybór.

YKXS sprawdza się w rozdzielniach modułowych, gdzie liczy się każdy milimetr miejsca. Cienka izolacja XLPE pozwala zginać kabel pod ostrymi kątami bez ryzyka pęknięcia żyły. Nie wolno go jednak prowadzić bezpośrednio po tynku ani w miejscach narażonych na uszkodzenia mechaniczne, bo brak powłoki zewnętrznej naraża izolację na przetarcia. Peszel, rura sztywna lub korytko z pokrywą to absolutne minimum, jeśli trasa biegnie po ścianie garażu czy piwnicy.

Przy zasilaniu trójfazowym warto sięgnąć po kabel z żyłą neutralną o pełnym przekroju (5-żyłowy symetryczny), a nie po wersję 4-żyłową z zredukowaną N. Nierównomierne obciążenie faz w domowej instalacji potrafi generować prądy powrotne rzędu kilku amperów, a zbyt cienka żyła neutralna grzeje się w ukryciu. Producenci pomp ciepła w instrukcjach montażowych niemal zawsze zalecają pełne 5x4 lub 5x6 mm², bo to minimalizuje ryzyko asymetrii i chroni sprężarkę przed wahaniami napięcia.

Zasilanie jednofazowe 230 V

Pompy 6-9 kW w wersji monofazowej. Przekrój 3x6 lub 3x10 mm². Prosty montaż, ale wyższe prądy rozruchowe i większe spadki napięcia na długich trasach.

Zasilanie trójfazowe 400 V

Pompy od 9 kW w górę lub urządzenia inwerterowe. Przekrój 5x2,5 do 5x10 mm². Mniejsze obciążenie każdej żyły, lepsza stabilność pracy sprężarki.

Spadek napięcia i najczęstsze błędy przy doborze kabla do pompy ciepła 9 kW

Spadek napięcia na kablu zasilającym to cichy zabójca elektroniki w pompie ciepła. Norma PN-HD 60364-5-52 dopuszcza maksymalnie 3% straty dla obwodów silnikowych, czyli 6,9 V przy zasilaniu 230 V. Wzór jest prosty: ΔU = (I × L × 2 × ρ) / S, gdzie I to prąd, L długość, ρ rezystywność miedzi (0,0175 Ω·mm²/m), a S przekrój żyły. Dla pompy 9 kW jednofazowej pobierającej 39 A i trasy 30 metrów z przewodem 6 mm² spadek wynosi aż 6,8 V, czyli 2,9%. Do tego dochodzi zapas, więc realnie warto sięgnąć po 10 mm².

Długość trasyZasilanie 1-fazowe (przekrój)Zasilanie 3-fazowe (przekrój)
10 m3x6 mm²5x2,5 mm²
20 m3x6 mm²5x4 mm²
30 m3x10 mm²5x4 mm²
50 m3x10 mm²5x6 mm²
75 m3x16 mm²5x10 mm²

Zabezpieczenie różnicowoprądowe (RCD) o prądzie 30 mA to absolutne minimum dla obwodu pompy ciepła, zgodnie z normą PN-HD 60364-7-712 dotyczącą instalacji w specjalnych lokalizacjach. W praktyce lepiej sprawdza się typ A lub B, bo wykrywa pulsujące i stałe składowe prądu upływu, które generują przemienniki częstotliwości w nowoczesnych pompach inwerterowych. Typ AC reaguje tylko na przebiegi sinusoidalne i potrafi przepuścić niebezpieczne prądy stałe, co przy sprężarce inwerterowej to poważne ryzyko.

Najczęstszy błąd: prowadzenie kabla zasilającego razem z przewodem sterującym w jednym peszlu. Przewody sygnałowe narażone na zakłócenia elektromagnetyczne z przemiennika potrafią generować fałszywe alarmy, blokady i błędy komunikacji. Minimalna odległość 20 cm lub przegroda metalowa rozwiązuje problem.

Kolejna klasyczna pomyłka to brak uziemienia lub podłączenie PE do szyny zerowej. W pompie ciepła z elementami grzejnymi i sprężarką inwerterową różnica potencjałów na obudowie sięga czasem kilkudziesięciu wolt, co przy dotyku kończy się nieprzyjemnym wstrząsem. Prawidłowe uziemienie z osobnym przewodem PE o przekroju równym fazowemu, podłączonym do bednarki lub szyny wyrównawczej, zamyka obwód ochronny i utrzymuje potencjał obudowy na poziomie ziemi.

Montaż kabla w ziemi wymaga zachowania głębokości 60-80 cm i ułożenia go na 10 cm warstwie piasku. Taśma ostrzegawcza w odległości 25 cm nad kablem chroni przed przypadkowym przebiciem łopatą podczas prac ogrodowych. Rura osłonowa DVR 75 lub HDPE 50 zabezpiecza dodatkowo w miejscach, gdzie kabel przechodzi pod podjazdem lub chodnikiem. Bez tych zabezpieczeń nawet najlepszy YKY 5x4 mm² po kilku latach zacznie chłonąć wilgoć przez mikrootwory w powłoce.

Wentylacja rozdzielni to kolejny aspekt, o którym łatwo zapomnieć. Zwarcie wyłącznika nadprądowego przy przegrzanym złączu potrafi usmażyć elektronikę pompy w ułamku sekundy. Otwory wentylacyjne o łącznym przekroju 100 cm² w drzwiach rozdzielni obniżają temperaturę wewnętrzną o 8-12°C w porównaniu z zamkniętą szafką. Takie rozwiązanie wydłuża żywotność rozłączników i ogranicza ryzyko samoczynnego wylogowania zabezpieczeń w upalne lato.

Co robić prawidłowo

Dobierać przekrój z zapasem 20-30% względem obliczeń, prowadzić kabel w peszlu lub rurze, stosować RCD typu A lub B, mierzyć rezystancję izolacji po ułożeniu, dokumentować trasę na planie instalacji.

Czego unikać

Skręcania żył aluminiowych z miedzianymi, prowadzenia kabla w pobliżu grzejników i rur ciepłej wody, mocowania ostrymi uchwytami metalowymi, układania bez podsypki piaskowej w ziemi, braku przepustu przez przegrodę przeciwpożarową.

Pomiar rezystancji izolacji po zakończeniu montażu to jedyny sposób, by upewnić się, że kabel nie został uszkodzony w trakcie przeciągania. Miernik izolacji 500 V DC powinien wskazać minimum 0,5 MΩ dla całego obwodu. Wynik poniżej tej wartości oznacza mikrootwór, wilgoć lub uszkodzenie mechaniczną i wymaga lokalizacji usterki przed pierwszym uruchomieniem.

Protokół z pomiarów i schemat rozdzielni warto dołączyć do dokumentacji gwarancyjnej pompy ciepła. Serwisanci odmawiają napraw, gdy w razie awarii brakuje dowodu prawidłowego podłączenia. Kilka stron papieru z pieczątką uprawnionego elektryka to niewielki koszt przy inwestycji rzędu 30-50 tys. zł, a potrafi uratować gwarancję na sprężarkę i inwerter na kolejne 5-7 lat.

Checklista przed pierwszym uruchomieniem pompy 9 kW:

  • Przekrój kabla zgodny z obliczeniami spadku napięcia i zapasem termicznym.
  • Wyłącznik nadprądowy o właściwej charakterystyce B/C i prądzie znamionowym dobranym do obciążenia.
  • RCD typu A lub B o czułości 30 mA, poprawnie podłączony.
  • Uziemienie o rezystancji poniżej 10 Ω, pomierzone miernikiem.
  • Rezystancja izolacji kabla zasilającego powyżej 0,5 MΩ.
  • Trasa kabla udokumentowana na rzucie instalacji i oznaczona w terenie.
  • Brak ostrych krawędzi, zagięć poniżej 5-krotności średnicy i punktów nacisku.
  • Odległość od innych instalacji elektrycznych i cieplnych zgodna z normą.
  • Test wyzwolenia RCD przyciskiem kontrolnym co 30 dni przez pierwszy rok.
  • Protokół odbioru podpisany przez elektryka z uprawnieniami SEP.

Dobór kabla do pompy ciepła 9 kW to nie miejsce na oszczędności. Różnica między 3x6 mm² a 3x10 mm² przy trasie 30 metrów to około 200 zł, podczas gdy wymiana przegrzanego przewodu w ścianie to kilka tysięcy zł remontu i tygodnie bez ogrzewania. Konsultacja z uprawnionym elektrykiem przed zakupem materiałów pozwala uniknąć błędów, których nie da się łatwo naprawić po zakończeniu budowy.

Źródła danych i norm: PN-HD 60364-5-52 (dobór przewodów), PN-HD 60364-7-712 (instalacje w specjalnych lokalizacjach), PN-EN 50575 (wymagania dotyczące kabli w budynkach), katalogi producentów pomp ciepła (Panasonic, Daikin, Mitsubishi Electric, Bosch), wytyczne SEP dotyczące pomiarów odbiorczych instalacji elektrycznych, dane producentów kabli (Tele-Fonika, Eltrim, NKT).
