Jaki przewód pod tynk? Poradnik montażu bez smug

Zauważasz ciemne linie przebiegające wzdłuż ścian, mimo że farba jest świeża, a tynk zdawał się idealny? Nic dziwnego zbyt płytko prowadzone przewody elektryczne potrafią manifestować swoją obecność na powierzchni ściany w sposób, który trudno zwalczyć nawet najdroższymi farbami. Elektrostatyczne pole generowane przez kable przyciąga mikroskopijne cząsteczki kurzu i zanieczyszczeń, które osadzają się tuż pod powierzchnią tynku, tworząc charakterystyczne wyświetlenia widoczne szczególnie na ciemnych powierzchniach. Problem ten dotyczy zarówno nowych inwestycji, jak i generalnych remontów i niestety, wielu wykonawców wciąż nie zdaje sobie sprawy z fizycznego mechanizmu tego zjawiska.

• Jaki typ przewodu elektrycznego nadaje się pod tynk?
• Ile milimetrów tynku należy nałożyć nad przewodem, by uniknąć smug?
• Czy stosować osłonę dla przewodów pod tynkiem?
• Jaki przewód pod tynk pytania i odpowiedzi

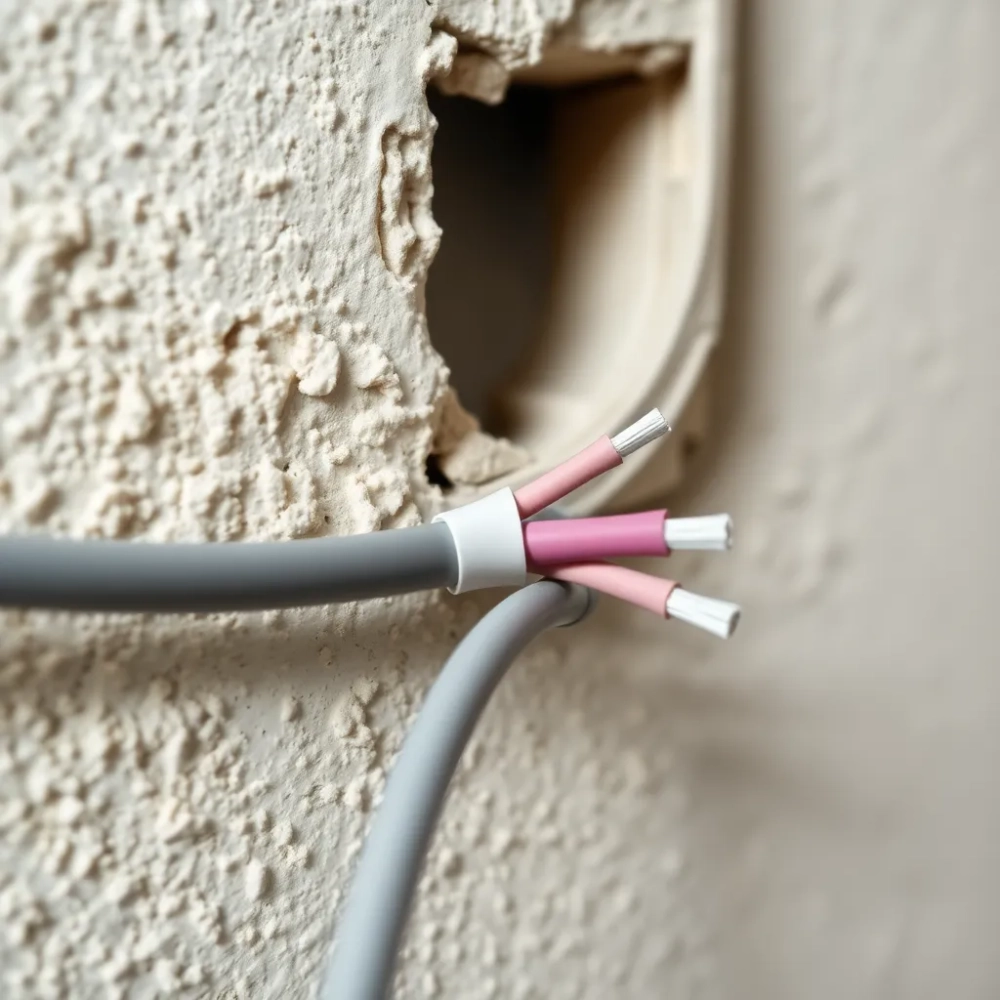

Jaki typ przewodu elektrycznego nadaje się pod tynk?

Wybór odpowiedniego przewodu to dopiero pierwszy krok, ale decyduje on o trwałości całej instalacji przez dekady. Podstawową normą jest dobór kabla o odpowiednim przekroju żyły w zależności od planowanego obciążenia dla standardowych obwodów oświetleniowych wystarczy przekrój 1,5 mm², natomiast dla gniazd wtykowych zaleca się minimum 2,5 mm². Parametr ten reguluje rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, precyzując wymagania dla instalacji wewnętrznych.

Pod względem konstrukcyjnym najczęściej stosuje się przewody jednodrutowe typuYDYp 450/750 V, które charakteryzują się rdzeniem z izolacją poliwinitową i wspólną powłoką zewnętrzną. Ich sztywność mechaniczna sprawia, że doskonale trzymają kształt po ułożeniu w bruzdach, a izolacja zapewnia ochronę przed wilgocią typową dla środowiska cementowego. W przypadku instalacji wymagających większej elastyczności na przykład przy prowadzeniu przewodów przez otwory konstrukcyjne można sięgnąć po wersje linkowe, lecz ich stosowanie pod tynkiem wymaga dodatkowego zabezpieczenia w postaci rury ochronnej.

Istotną cechą jest też odporność termiczna materiału izolacyjnego. Standardowe przewody PVC wytrzymują temperatury do 70°C, co w warunkach normalnej eksploatacji mieszkaniowej jest w zupełności wystarczające. Problem pojawia się jednak przy zastosowaniu tynków cementowo-wapiennych, które podczas wiązania generują ciepło hydratacji sięgające 60°C przez okres kilkudziesięciu godzin w tym czasie izolacja PVC pozostaje pod wpływem podwyższonej temperatury, co może prowadzić do jej degradacji. Dlatego profesjonalni wykonawcy preferują przewody z izolacją LSZH (Low Smoke Zero Halogen), które zachowują parametry nawet w warunkach kontaktu z gorącym, wilgotnym podłożem.

Warto przeczytać także o Jak przedłużyć przewód pod tynkiem

Trzeba też wiedzieć, że nie każdy przewód oznaczony jako "do użytku wewnętrznego" nadaje się pod tynk. Normy budowlane wyraźnie rozróżniają instalacje prowadzone w warstwie tynku od tych prowadzonych wbruzdach lub w listwach. Przewody przeznaczone do układania bezpośrednio pod tynkiem muszą mieć dodatkową warstwę ochronną z poliestru lub poliamidu, która zwiększa odporność na ścieranie podczas prac tynkarskich.

Ile milimetrów tynku należy nałożyć nad przewodem, by uniknąć smug?

Minimalna grubość tynku nad przewodami elektrycznymi wynosi 5 mm to wartość wynikająca wprost z przepisów budowlanych określających warunki techniczne wykonania i odbioru robót tynkarskich. Jednak ten parametr dotyczy wyłącznie przypadków, gdy przewody są umieszczone w wykutych bruzdach. Inaczej wygląda sytuacja, gdy kable prowadzone są po powierzchni muru, bez wówczas tynk musi pokryć całą średnicę przewodu wraz z ewentualną osłoną, co w praktyce oznacza grubość rzędu 7-10 mm dla standardowych przewodów 1,5-2,5 mm².

Fizyczny mechanizm powstawania smug jest następujący: przewód elektryczny pod napięciem generuje zmienne pole elektrostatyczne, które polaryzuje cząsteczki wody i kurzu znajdujące się w porach materiału tynkarskiego. Siła przyciągania działa na odległość kilku milimetrów, co oznacza, że im płycej ułożony jest kabel, tym intensywniej zanieczyszczenia migrują ku jego osi. Tynk o grubości 3 mm nad przewodem to za mało wyświetlenie pojawia się już po kilku miesiącach od zaszpachlowania i malowania. Przy 5 mm problem praktycznie nie występuje, a przy 8-10 mm mamy gwarancję czystej powierzchni przez lata.

Dla inwestorów stosujących tynki gipsowe problem jest nieco łatwiejszy do opanowania, ponieważ warstwa 5 mm to standard przy tego rodzaju materiałach. Tynki cementowo-wapienne wymagają większej uwagi ze względu na skurcz wiązania podczas schnięcia warstwa ściąga się nierównomiernie, co przy zbyt płytkim ułożeniu przewodów prowadzi do rys naprężeniowych tuż nad kablem. Te mikropęknięcia stają się kolejną ścieżką migracji zanieczyszczeń, pogłębiając efekt smug.

Praktycznym rozwiązaniem stosowanym przez doświadczonych tynkarzy jest technika nakładania dwóch warstw: najpierw wypełnienie bruzdy z przewodem, a po wstępnym związaniu druga warstwa wykończeniowa. Minimalny czas między warstwami przy tynkach cementowych to 3-4 dni, dla gipsowych wystarczy 24-48 godzin. Takie podejście eliminuje ryzyko powstawania naprężeń i zapewnia równomierną grubość pokrycia nawet w przypadku niewielkich odchyłek w głębokości bruzdy.

Warto też zwrócić uwagę na różnicę między ścianami malowanymi na jasne i ciemne kolory. Na powierzchniach białych lub pastelowych wyświetlenia są subtelne i często bagatelizowane. Natomiast ściany w kolorach intensywnych grafit, granat, czerń eksponują linie przebiegu przewodów w sposób dramatyczny, wręcz uniemożliwiający osiągnięcie efektu gładkiej, jednolitej powierzchni. Dlatego przy ciemnych farbach projektanci wnętrz wręcz nalegają na bruzdowanie murów pod każdym przewodem, nawet jeśli przepisy dopuszczałyby prowadzenie po powierzchni.

Czy stosować osłonę dla przewodów pod tynkiem?

Odpowiedź nie jest jednoznaczna i zależy od kilku czynników, które warto rozważyć przed podjęciem decyzji. Przewody w bruzdach, ułożone w zaprawie cementowej, są chronione przed uszkodzeniami mechanicznymi przez samą warstwę tynku ale tylko pod warunkiem, że głębokość bruzdy jest większa niż średnica przewodu. Osłona rurkowa dodatkowo zwiększa margines bezpieczeństwa, tworząc pustą przestrzeń wokół kabla, która kompensuje naprężenia termiczne i mechaniczne podczas pracy instalacji.

Norma PN-EN 61386-1 klasyfikuje rury osłonowe według odporności na uderzenia: lekkie (wartość 1), średnie (2) i ciężkie (3). Dla instalacji podtynkowych w budynkach mieszkalnych wystarczająca jest klasa 2, czyli rura o odporności na uderzenie 6 J przy temperaturze 23°C. Materiał ma znaczenie: polipropylen (PP) jest bardziej elastyczny i odporny na wilgoć niż PVC, ale droższy. Poliamid (PA) oferuje najwyższą wytrzymałość mechaniczną przy minimalnej grubości ścianki.

Główną zaletą stosowania osłony jest możliwość wymiany przewodu bez skuwania tynku. W przypadku awarii lub modernizacji instalacji wystarczy wyciągnąć kabel z rury, co jest nieporównywalnie tańsze i szybsze niż demontaż warstwy wykończeniowej. Jednak ta korzyść ma cenę: średnica zestawu przewód-plus-ósłona może wynosić 16-20 mm, co wymaga głębszych bruzd i grubszego tynku. Dla standardowych instalacji elektrycznych, gdzie wymiana przewodów nie jest planowana w ciągu dekady, osłona jest często zbędnym wydatkiem.

Szczególnym przypadkiem są przewody prowadzone w warstwie izolacji termicznej lub akustycznej. Tam osłona jest niemal obowiązkowa, ponieważ materiały izolacyjne wełna mineralna, styropian mogą wchodzić w reakcję z izolacją przewodów, powodując jej degradację w procesie dyfuzji plastyfikatorów. Podobnie jest w pomieszczeniach o podwyższonej wilgotności łazienkach, pralniach gdzie rura osłonowa zatrzymuje wilgoć kapilarną z muru, chroniąc izolację przed absorpcją.

Dla przewodów prowadzonych po powierzchni muru, bez bruzdowania, osłona jest wskazana przede wszystkim ze względu na ochronę przed przypadkowym przebiciem podczas prac wykończeniowych. Wiercenie otworów pod kołki mocujące, wbijanie gwoździ pod półki to codzienne ryzyko, które przy osłoniętym przewodzie zostaje zredukowane do minimum. Koszt rury osłonowej to około 2-4 PLN za metr bieżący, co przy całkowitym budżecie remontowym stanowi niewielki wydatek w zamian za spokój.

Podsumowując: osłona to świadoma decyzja inwestora, która podyktowana jest planowanym horyzontem eksploatacji instalacji i warunkami panującymi w danym pomieszczeniu. Dla standardowych mieszkań z przewodami układanymi w bruzdach pod tynkiem cementowo-wapiennym, rozwiązanie bez osłony jest ekonomicznie uzasadnione pod warunkiem zachowania wymaganej głębokości bruzdy i grubości tynku. Natomiast w budynkach użyteczności publicznej, gdzie przewody muszą być wymienialne zgodnie z normami przeciwpożarowymi, osłona jest elementem obowiązkowym projektu instalacji.
