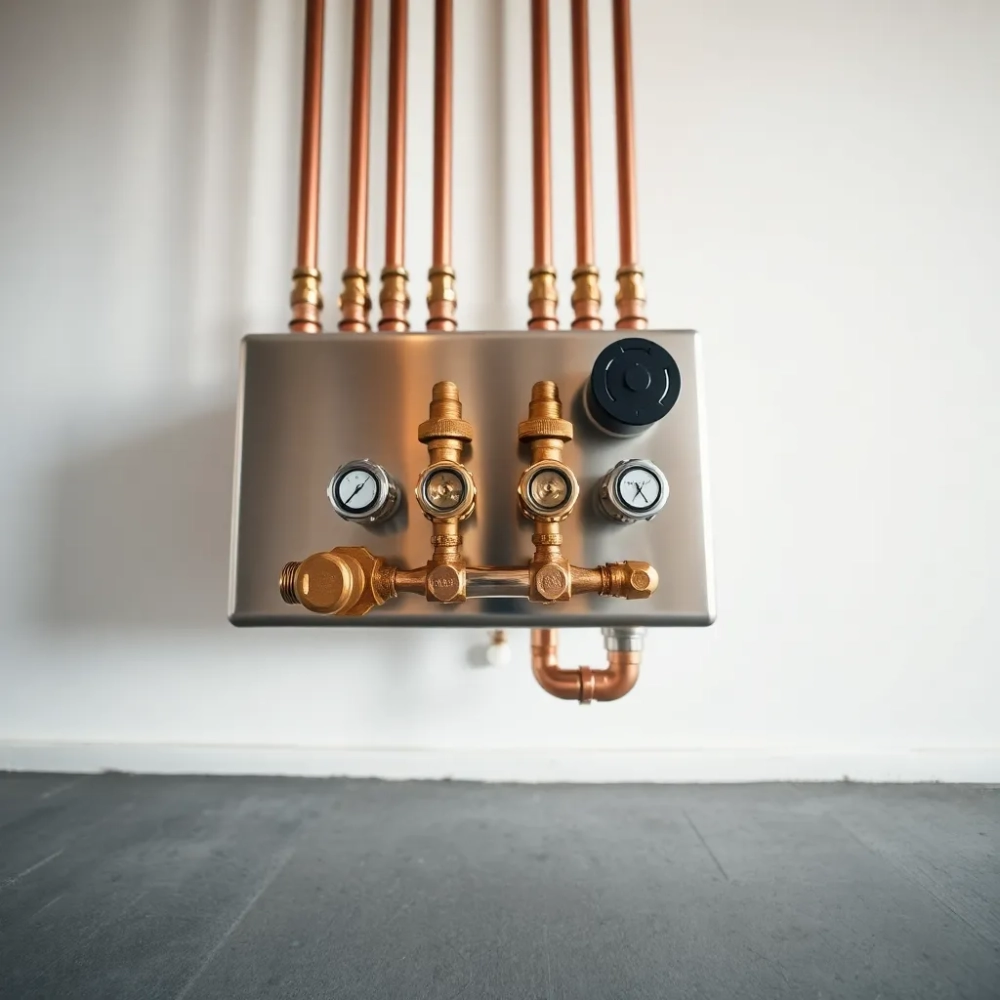

Jaki rozdzielacz do grzejników

Wybór właściwego rozdzielacza do grzejników to nie tylko kwestia ceny. Trzeba zdecydować, czy instalacja będzie typowo grzejnikowa, podłogowa czy mieszana, a także uwzględnić temperaturę zasilania i liczbę pętli. Dylematem bywa także materiał i gwint belki (często DN25 CW617N) oraz dodatkowe funkcje: przepływomierze, bajpas i odpowietrzniki.

• Rodzaje rozdzielaczy dla grzejników i podłogówki
• Wpływ temperatury zasilania na wybór rozdzielacza
• Materiał i gwint DN25 CW617N w rozdzielaczach
• Konfiguracja belki i liczba obwodów
• Przepływy i przepływomierze w zestawach PHA
• Dodatkowe elementy: odpowietrzniki i korki
• Rozdzielacze mieszane: grzejniki i podłogówka
• Jaki rozdzielacz do grzejników Pytania i odpowiedzi

Poniżej zestawiono modele i ich parametry, żeby ułatwić porównanie w kontekście ogrzewania i planowanej instalacji. Tabela pokazuje liczbę pętli, obecność przepływomierzy, bajpas, materiał belki i orientacyjne ceny.

Z tabeli wynika klarowny podział: proste belki do grzejników są tańsze i mają mniej pętli, a belki przeznaczone do ogrzewanie podłogowe posiadają fabrycznie montowane przepływomierze. Ogrzewanie podłogowe wymaga precyzyjnego bilansowania pętli, dlatego dopłata do kompletnego zestawu zwykle się opłaca. W momencie gdy instalacja jest mieszana, wyróżnia się pha108 — ma bajpas i możliwość dławienia przepływu, co zabezpiecza pompę i ułatwia regulację.

Rodzaje rozdzielaczy dla grzejników i podłogówki

Rozdzielacze do grzejników są projektowane pod wyższe temperatury zasilania i zwykle mają prostszą konstrukcję. Belki do ogrzewanie podłogowe wyposażone są w przepływomierze, aby precyzyjnie bilansować pętle. Istnieją też rozwiązania uniwersalne, które łączą cechy obu typów.

Podobny artykuł Czy można podłączyć grzejnik do rozdzielacza podłogówki

Modele oznaczone jako PHA-104, PHA-107 czy PHA-110 są przygotowane pod podłogowe systemy i mają skalowane przepływomierze. Modele do grzejników, jak PHA-102 czy PHA-106, skupiają się na prostszej armaturze i niższej cenie. W momencie gdy potrzebna jest ochrona pompy, pha108 z bajpasem daje przewagę.

Wybór zależy od temperatury pracy, liczby pętli i oczekiwań serwisowych. Ogrzewanie grzejnikowe dobrze sprawdza się przy wysokich temperaturach zasilania. Dla większych systemów podłogowego ogrzewania lepiej inwestować w zestawy z przepływomierzami i regulacją.

Wpływ temperatury zasilania na wybór rozdzielacza

Temperatura zasilania decyduje o funkcji rozdzielacza. Dla instalacji zasilanych 70–95°C standardowe rozdzielacze do grzejników są odpowiednie. W ogrzewaniu podłogowym zasilanie zwykle mieści się poniżej 50°C i wymaga elementów pomiarowych oraz mieszania.

Jeśli źródłem ciepła jest pompa ciepła lub kocioł kondensacyjny, niższa temperatura wymusza stosowanie belek z przepływomierzami i zaworami mieszającymi. pha108 sprawdza się wtedy dobrze dzięki bajpasowi, który zabezpiecza pompę przed suchym biegiem i ułatwia dławienie przepływu. Ogrzewanie niskotemperaturowe wymaga dokładniejszej regulacji przepływów.

W momencie zmiany źródła ciepła warto sprawdzić, czy rozdzielacz obsłuży nowe warunki pracy. Nie wszystkie belki mają elementy do kontroli temperatury zasilania. Przy modernizacji instalacji często konieczna jest dodatkowa armatura mieszająca.

Materiał i gwint DN25 CW617N w rozdzielaczach

Belki rozdzielaczy najczęściej wykonuje się z mosiądzu CW617N, z gwintem DN25 (1). To popularne połączenie gwarantuje wytrzymałość i szczelność przy standardowych parametrach ogrzewania. Mosiądz dobrze znosi korozję w typowym środowisku instalacyjnym.

Gwint DN25 ułatwia podłączenie do instalacji z rurami PEX, AL-PEX czy miedzią przy użyciu odpowiednich króćców. Producent oferuje adaptery i złączki, które upraszczają montaż i zmniejszają ryzyko nieszczelności. Uszczelnianie taśmą teflonową lub stożkową zależy od technologii złącz.

W momencie serwisowania pamiętaj o czynnikach skracających żywotność: twarda woda i agresywne media. Regularne odpowietrzanie i kontrola szczelności przedłużą czas pracy belki. Przy doborze materiału porównaj parametry mechaniczne i warunki gwarancji.

Konfiguracja belki i liczba obwodów

Wybór liczby obwodów to decyzja projektowa, która wpływa na komfort i koszty eksploatacji. Każda pętla powinna odpowiadać powierzchni i długości grzewczej, aby przepływ i wydajność były optymalne. Standardowe belki obsługują od 2 do 12 pętli, warto zachować zapas na rozbudowę.

Prosty plan doboru pętli:

• Określ moc i zapotrzebowanie cieplne dla każdego pomieszczenia.
• Podziel powierzchnię na pętle o długości 50–120 m (podłogówka).
• Dobierz rozdzielacz z zapasem pętli (min. 1–2 wolne obwody).
• Wybierz przepływomierze i zawory, jeśli potrzebne jest precyzyjne bilansowanie.

W momencie planowania pozostaw miejsce na ewentualną rozbudowę i serwis. Fizyczne rozmieszczenie belki ma znaczenie dla estetyki i wygody obsługi. Ułatwiaj dostęp do zaworów i odpowietrzników, bo będą potrzebne podczas eksploatacji instalacji.

Przepływy i przepływomierze w zestawach PHA

Przepływomierze pozwalają obserwować i regulować objętość wody w każdej pętli. Ogrzewanie podłogowe ma typowe wartości ok. 0,5–6 l/min w zależności od długości obwodu i przyjętego ΔT. W instalacjach grzejnikowych jednostkowe przepływy bywają wyższe, zależnie od mocy grzejnika i ΔT.

W zestawach oznaczonych jako PHA elementy pomiarowe są często montowane fabrycznie, co ułatwia równoważenie pętli bez dodatkowych przyrządów. pha108 oferuje dodatkowo mechanizm bajpasu, przydatny w momencie gdy kilka obwodów ma niską przepustowość. Dokładność skali i zakres wskazań są kluczowe przy regulacji.

Przy doborze zwróć uwagę na zakres przepływomierza i łatwość odczytu. Dokładny pomiar ułatwia regulację i oszczędność energii. Przy zmianach konfiguracji pętli przepływomierze upraszczają diagnostykę.

Dodatkowe elementy: odpowietrzniki i korki

Odpowietrzniki ręczne i automatyczne są niezbędne do utrzymania prawidłowego działania instalacji. Automatyczne odpowietrzniki montuje się na najwyższych punktach belki, ręczne tam, gdzie szybciej wykona się serwis. Brak odpowietrzenia powoduje hałasy i spadek wydajności grzania.

Korki spustowe i zawory odcinające umożliwiają wygodne spuszczenie odcinka instalacji podczas naprawy. Przy każdej belce warto mieć przynajmniej jeden kran spustowy i zawór odcinający na zasilaniu. Tego typu akcesoria kosztują od kilkunastu do kilkudziesięciu złotych, ale oszczędzają czas serwisu.

W momencie montażu zaplanuj miejsce na wymianę elementów eksploatacyjnych. Małe części — uszczelki, korki i odpowietrzniki — zużywają się szybciej niż cała belka, więc warto mieć zapas. Ułatwi to serwis i ograniczy koszty przestojów systemu ogrzewania.

Rozdzielacze mieszane: grzejniki i podłogówka

Instalacje mieszane wymagają oddzielnego podejścia: grzejniki pracują przy wyższej temperaturze zasilania niż podłogowe ogrzewanie. Zwykle zaleca się oddzielne belki, aby nie komplikować regulacji i serwisu. Ogrzewanie mieszane można jednak zrealizować przy użyciu odpowiednich zaworów mieszających i sterowania strefowego.

W montażu mieszanym kluczowa jest kontrola temperatury zasilania dla pętli podłogowych oraz zabezpieczenie pompy. pha108 i podobne rozwiązania z bajpasem pozwalają na szybsze adaptowanie systemu przy zmianie obciążenia. W momencie modernizacji warto uwzględnić priorytety grzania i strefowe sterowanie.

Plan łączenia grzejników z podłogówką powinien obejmować: rozdzielenie obiegów, dobór pomp i zaworów mieszających oraz konfigurację sterowania. Przy poprawnej konfiguracji instalacja działa ekonomicznie i wygodnie. Należy też uwzględnić liczbę pętli i priorytety ogrzewania. Warto testować przepływy i temperaturę przed zamknięciem dostępu do belki.

Jaki rozdzielacz do grzejników Pytania i odpowiedzi

• Jak dobrać rozdzielacz do grzejników według temperatury zasilania?

  Dobór zależy od temperatury zasilania: do 95°C wybieramy rozdzielacze do grzejników; powyżej 50°C rozważamy zestawy do ogrzewania podłogowego. W praktyce uwzględniaj konfigurację belki i możliwość regulacji temeperatury zasilania.

• Czy wszystkie belki rozdzielacza mają przepływomierze?

  Nie wszystkie. Przepływomierze występują w zestawach o różnych konfiguracjach belki; umożliwiają podłączenie i monitorowanie 2–12 pętli w zależności od modelu (np. PHA-104, PHA-107, PHA-108).

• Czym różni się PHA-108 w kwestii bajpasa?

  PHA-108 wyróżnia bajpas, który zabezpiecza pompę przed suchym biegiem i pozwala na dławienie przepływu; jest to przydatne w systemach z siłownikami termicznymi.

• Jak dobierać akcesoria do łączeń rur różnych technik?

  Producenci oferują króćce i akcesoria (np. PHA-090, PHA-100) dopasowane do różnych materiałów rur (PEX/AL/PEX, miedź), co ułatwia integrację rozdzielacza z instalacją.
