Jakie rury stalowe do centralnego ogrzewania wybrać w 2026 roku

Wybór stali na potrzeby instalacji centralnego ogrzewania to decyzja, która uderza po kieszeni dopiero po kilku latach. Inwestor staje przed ścianą specyfikacji, gdzie każdy dostawca chwali swój materiał, a jednocześnie nikt nie tłumaczy, dlaczego rura czarna przetrwa 25 lat w jednej kotłowni, a w innej korozja pożre ją w trzy sezony. Poniższy przewodnik powstał z myślą o tych, którzy nie szukają marketingu, lecz konkretnych danych: granic temperatur, dopuszczalnych ciśnień, norm, realnego czasu montażu i żywotności liczonej w tysiącach godzin pracy.

• Kryteria doboru rur stalowych do instalacji CO
• Stal czarna, ocynkowana czy nierdzewna co wytrzyma najdłużej
• System press Effebi jako alternatywa dla spawania
• Jak dobrać średnicę rury stalowej do mocy kotłowni

Kryteria doboru rur stalowych do instalacji CO

Parametry pracy instalacji grzewczej determinują wybór materiału bardziej niż cena zakupu. Wodny obieg CO w typowej kotłowni oscyluje w zakresie 70-90°C przy ciśnieniu roboczym 1,5-2,5 bar, ale w układach wysokotemperaturowych (np. podłogówka zasilana przez wymiennik) temperatura sięga 150°C, a ciśnienie chwilowe potrafi przekroczyć 6 bar. Projektant musi rozróżnić ciśnienie nominalne PN rury (zwykle PN16 lub PN25) od rzeczywistych skoków ciśnienia przy zamykaniu zaworów szybkozamykających, zwanych uderzeniami hydraulicznymi.

Skład wody krążącej w układzie ma znaczenie, którego większość inwestorów nie docenia. Twarda woda o dużej zawartości wapnia i magnezu tworzy wewnętrzną warstwę kamienia kotłowego, izolującą rurę od korozji, ale zarazem zwężającą przekrój. Woda miękka, często spotykana w rejonach górskich, nie buduje ochronnej powłoki, dlatego stal czarna bez inhibitorów korozji będzie w niej degradować znacznie szybciej. Z tego powodu w instalacjach zamkniętych tak ważne są inhibitory, czyli chemiczne dodatki tworzące na metalowej powierzchni film ochronny.

Sposób montażu wpływa na trwałość równie silnie co sam materiał. Spawanie elektryczne wprowadza do strefy łączenia temperatury powyżej 1500°C, co zmienia strukturę krystaliczną metalu. W miejscu spoiny stal staje się twardsza, ale i bardziej krucha, a jednocześnie traci cynkową powłokę ochronną, o ile wcześniej została naniesiona ogniowo lub galwanicznie. Zaciskanie press, czyli łączenie przez odkształcenie plastyczne z użyciem złączki z uszczelką EPDM, działa w temperaturze pokojowej i nie narusza powłoki antykorozyjnej rury.

Koszt całkowity, oznaczany jako TCO (Total Cost of Ownership), uwzględnia nie tylko cenę jednego metra bieżącego, lecz także czas montażu, liczbę złączek, zużycie narzędzi oraz przewidywany okres eksploatacji do pierwszego remontu. Stal nierdzewna bywa dwu- lub trzykrotnie droższa od czarnej w zakupie, lecz przy instalacji pracującej 30 lat bez większych awarii różnica w przeliczeniu na rok bywa zaskakująco mała.

Normy i dopuszczenia, których nie da się obejść

Projektując instalację w budynku użyteczności publicznej lub w obiektach podlegających dozorowi technicznemu, trzeba się odwołać do konkretnych zapisów normatywnych. Rury ze stali węglowej bez szwu transportujące czynnik grzewczy opisuje PN-EN 10255 (dawniej zwana rurami instalacyjnymi średnimi i ciężkimi), natomiast rury ze stali odpornych na korozję do instalacji wody użytkowej i grzewczej normuje PN-EN 10312. Urząd Dozoru Technicznego wymaga dodatkowych oznaczeń dla układów o ciśnieniu przekraczającym 16 bar oraz dla obiegów parowych, nawet jeśli w budynku panują niższe parametry.

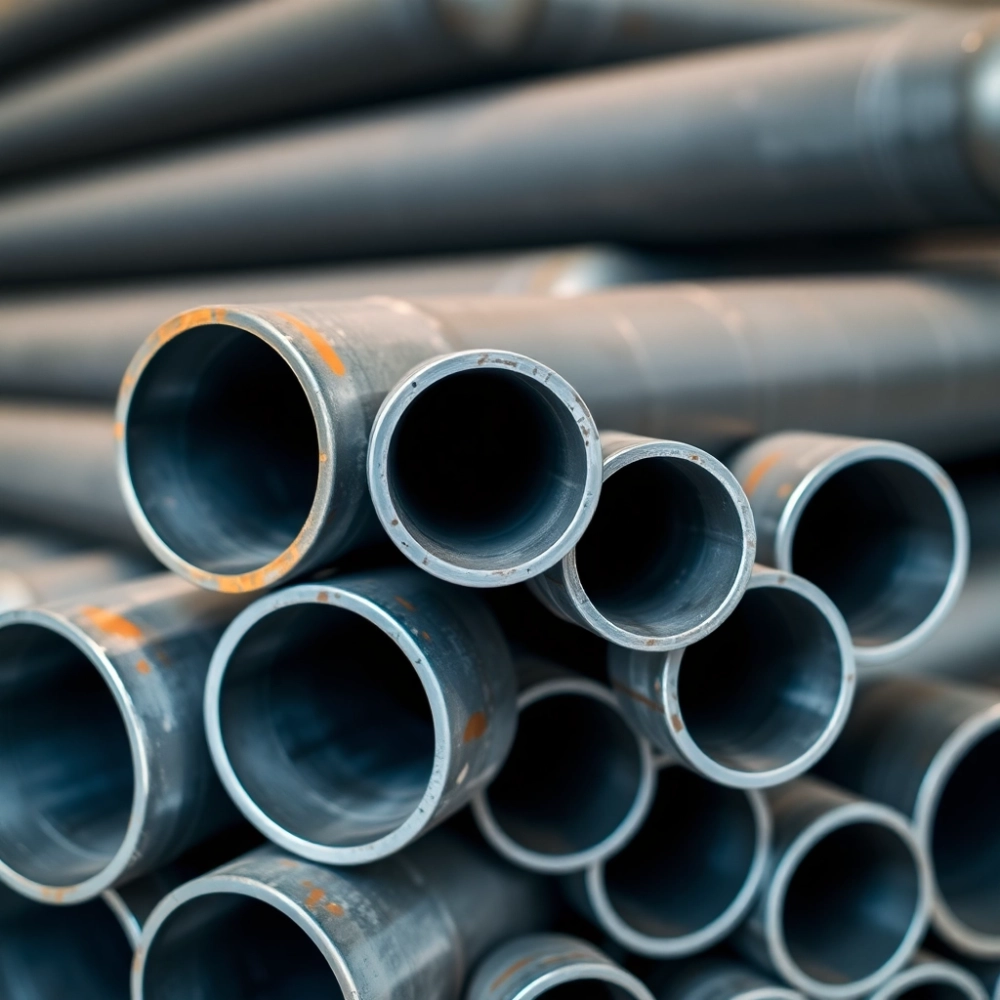

Stal czarna, ocynkowana czy nierdzewna co wytrzyma najdłużej

Stal węglowa, popularnie zwana czarną, to stop żelaza z węglem i niewielkim dodatkiem manganu oraz krzemu, stosowany w rurach instalacyjnych od czasów, gdy instalacje centralnego ogrzewania zaczęły wypierać piece kaflowe. Jej największą zaletą jest wytrzymałość na ciśnienie i temperaturę, a także niska cena w przeliczeniu na metr. W suchym środowisku wytrzymuje dziesięciolecia, lecz w obecności wilgoci i tlenu pokrywa się rdzą w tempie około 0,1-0,2 mm rocznie po odtworzeniu warstwy ochronnej. Gdy instalacja jest zamknięta i odpowietrzona, a woda pozbawiona agresywnego dwutlenku węgla, korozja zwalnia do śladowych wartości, co tłumaczy długowieczność wielu systemów z lat 70. i 80. ubiegłego wieku.

Stal ocynkowana ogniowo (cynk nakładany zanurzeniowo w temp. ok. 450°C) zyskuje warstwę ochronną o grubości 40-70 µm, która w normalnych warunkach chroni żelazo przez kilkadziesiąt lat. Cynk poświęca się bowiem jako metal mniej szlachetny: ulega korozji zamiast stali i robi to wolno, dopóki woda nie okaże się zbyt kwaśna lub zbyt gorąca. Problem zaczyna się powyżej 60°C, gdy warstwa cynku zaczyna aktywnie reagować z wodą i wolniej chroni podłoże. W instalacjach CO pracujących w 80°C to ryzyko bywa akceptowalne, ale w wysokotemperaturowych obiegach przemysłowych już nie.

Stal nierdzewna to osobny świat i osobna półka cenowa. Gatunek AISI 304 (odpowiednik 1.4301) wystarcza w 90% instalacji CO, zaś AISI 316L (1.4404) sprawdza się tam, gdzie woda ma kontakt z chlorkami, na przykład w systemach solankowych pomp ciepła. Warstwa pasywna tlenku chromu o grubości zaledwie kilku nanometrów regeneruje się w obecności tlenu, dzięki czemu nawet drobne zarysowanie nie uruchamia korozji. Żywotność liczona na podstawie danych z eksploatacji szpitalnych i przemysłowych instalacji parowych sięga 50 lat i więcej bez większych interwencji.

Uwaga: łączenie w jednym obiegu rur ze stali czarnej i ocynkowanej ogniowo bez separatora galwanicznego prowadzi do korozji kontaktowej. Różnica potencjałów elektrochemicznych obu metali sprawia, że cynk roztwarza się znacznie szybciej niż w obiegu jednorodnym. Dotyczy to zwłaszcza strefy przy złączce mieszanej, gdzie po kilku latach pojawia się pęknięcie.

Kiedy nie warto wybierać danego materiału

• Stali czarnej nie stosuje się w instalacjach otwartych, z nieustannym dostępem powietrza i wilgoci, takich jak rurociągi w nieogrzewanych piwnicach.
• Stali ocynkowanej ogniowo nie używa się w obiegach z dynamicznie zmienną temperaturą 30-95°C (powyżej 60°C warstwa cynku jest niestabilna).
• Stali nierdzewnej AISI 304 unika się w środowiskach chlorkowych, jak baseny, wody gruntowe z solanki i instalacje z glikolem niskiej jakości.

System press Effebi jako alternatywa dla spawania

Technologia łączenia przez zaciskanie, nazywana press-fittingiem, opanowała europejski rynek instalacyjny na przestrzeni dwóch dekad. Rozwiązanie polega na wsunięciu rury w złączkę wyposażoną w uszczelkę O-ring i odkształceniu jej profilu szczękami prasy hydraulicznej bądź akumulatorowej. Połączenie jest nie rozłączne w eksploatacji, a jednocześnie kontrolowalne wizualnie, ponieważ prawidłowo zaciśniętą złączkę rozpoznaje się po charakterystycznym owalnym wgnieceniu.

Włoska rodzima technologia press oferowana pod marką Effebi obejmuje zarówno rury ze stali węglowej ocynkowanej, jak i rury ze stali nierdzewnej AISI 316L, dzięki czemu instalator dobiera materiał do konkretnego odcinka bez konieczności łączenia różnych systemów. Złączki serii Press Steel wyposażone są w podwójne uszczelnienie EPDM z sygnalizatorem nieszczelności, który pozwala wykryć niedociśnięcie przed uruchomieniem instalacji. Cyfra L w oznaczeniu 316L oznacza niską zawartość węgla (poniżej 0,03%), co zmniejsza ryzyko korozji międzykrystalicznej w strefie spoiny czy zgrzewania, nawet jeśli późniejsza obróbka cieplna nie jest możliwa.

Porównanie czasu pracy przy typowym odcinku instalacji pokazuje różnicę, którą warto znać przed wyceną. Sto metrów rury o średnicy DN 28 (fi 28 mm) w kotłowni przemysłowej wymaga:

Oprócz skrócenia czasu pracy znikają koszty związane z wynajmem spawarki, zabezpieczeniem przeciwpożarowym, odbiorami UDT w obiektach zagrożonych pożarem oraz badaniem spoin radiologicznie lub ultradźwiękowo. Prasa akumulatorowa ładuje się w 30-50 minut i wystarcza na ok. 150-200 zacisków na jednym akumulatorze 18V/5Ah, co przy 100 m rury w zupełności pokrywa zapotrzebowanie.

Brak ognia otwartego to argument, który przesądza sprawę przy remontach czynnych obiektów, galerii handlowych, hoteli czy szpitali. W miejscach, gdzie temperatura zapłonu izolacji lub pyłu wynosi poniżej 250°C, a tak jest w halach z łatwopalnymi materiałami, spawanie wymaga pozwolenia pożarowego, odłączenia strefy i obecności strażaka zakładowego. Press wymaga jedynie standardowej odzieży roboczej i rękawic.

Zastosowania, w których press wypada lepiej od spawania

Kotłownie przemysłowe o mocy powyżej 100 kW z gęstą siatką rozgałęzień, węzły cieplne w budynkach wielorodzinnych oraz magistrale niskotemperaturowe o średnicach do DN 100 montuje się obecnie najczęściej właśnie w technologii zaciskowej. W obiegach mieszających, gdzie temperatura zmienia się od 35 do 75°C, termiczne naprężenia złączek gwintowych bywają przyczyną powolnych wycieków. Złączki press ze stali nierdzewnej 316L kompensują te ruchy dzięki elastyczności samego profilu.

Jak dobrać średnicę rury stalowej do mocy kotłowni

Podstawowym wzorem, którego uczą się wszyscy projektanci instalacji, jest zależność Q = P / (ΔT × 1,163), gdzie Q oznacza natężenie przepływu w litrach na godzinę, P moc grzewczą w watach, ΔT różnicę temperatur zasilania i powrotu, a 1,163 to ciepło właściwe wody pomnożone przez gęstość i współczynnik przeliczeniowy jednostek. Wynik mówi, ile wody musi przepłynąć przez obieg, by przekazać założoną moc przy danej różnicy temperatur.

Prędkość przepływu powinna mieścić się w przedziale 0,8-1,5 m/s. Poniżej 0,8 m/s woda porusza się tak wolno, że w rurach o większej średnicy tworzą się zastoiny sprzyjające osadzaniu kamienia. Powyżej 1,5 m/s narastają szumy przepływowe i ryzyko erozji ścianek złączek, a jednocześnie rosną straty ciśnienia, które pompa musi skompensować. Optimum waha się wokół 1,0-1,2 m/s.

Tabela doboru średnicy, oparta na prędkości 1,2 m/s i ΔT 20 K, ułatwia szybkie oszacowanie podczas rozmowy z inwestorem:

Wartość ΔT przyjmowana w kalkulacjach zależy od typu instalacji. W układach grzejnikowych wysokotemperaturowych stosuje się ΔT = 20 K (90/70°C), w niskotemperaturowych podłogowych ΔT = 5-10 K (45/35°C lub 40/30°C). Im mniejsza różnica temperatur, tym więcej wody musi przepłynąć przez obieg, a więc tym większa średnica rury. To dlatego podłogówka o mocy 10 kW w salonie wymaga rury DN25, a identyczna moc w układzie wysokotemperaturowym z grzejnikami zmieści się w DN15.

Najczęstsze błędy przy doborze średnicy

• Stosowanie zbyt małych średnic w niskotemperaturowych obiegach podłogowych, co powoduje szum i nierównomierne grzanie pętli.
• Brak uwzględnienia glikolu w instalacjach solarnych lub pomp ciepła, który ma wyższą lepkość niż woda i wymaga korekty średnicy o 1-2 rozmiary w górę.
• Projektowanie całej magistrali w jednej średnicy bez strefowania, co zmusza pompę do pracy przy wysokim oporze i podnosi koszty eksploatacji.
• Pomijanie spadku ciśnienia na wymienniku, zaworach regulacyjnych i filtrach, który może stanowić nawet połowę całkowitego oporu obiegu.
• Używanie tabel producentów bez sprawdzenia, czy zakładają one wodę czystą, glikol 30% czy mieszaniny propylenowe o jeszcze wyższych oporach.

Checklist „Co sprawdzić przed zakupem stali"

• Docelowe ciśnienie i temperatura pracy (dobór PN).
• Skład chemiczny wody i obecność inhibitorów.
• Dostępność rury w magazynie wraz z złączkami w jednym systemie.
• Zgodność z wymogami UDT, jeśli obiekt podlega dozorowi.
• Możliwość wypożyczenia lub zakupu prasy do zaciskania.
• Warunki gwarancji producenta i dostępność serwisu technicznego.

Mini-porównanie: Effebi Press vs. rozwiązania innych producentów

Wskazówka praktyczna: przy modernizacji węzła cieplnego w budynku wielorodzinnym, gdzie w obiegu znajduje się stara stal czarna, warto przejść na stal nierdzewną 316L tylko w obiegu pierwotnym (od strony źródła ciepła). Strona wtórna, czyli ta od instalacji wewnętrznej, może pozostać w stali czarnej pod warunkiem separacji wymiennikiem płytowym. Takie rozwiązanie daje oszczędność kilkunastu tysięcy złotych bez utraty trwałości.

Dobór średnicy to konsekwencja wyboru materiału, a nie odwrotnie. Rury ze stali nierdzewnej pozwalają na cieńszą ścianę przy identycznym ciśnieniu, ponieważ wytrzymałość obliczeniowa stali 316L jest wyższa niż stali węglowej S195T. To z kolei oznacza mniejszą średnicę zewnętrzną, niższą masę transportową i łatwiejszy montaż w ciasnych kotłowniach. Warto mieć to na uwadze, planując modernizację w obiektach, gdzie każdy centymetr w szachcie instalacyjnym jest na wagę złota.

Źródła danych i norm

Dane dotyczące gatunków stali i zakresów temperatur opracowano na podstawie norm PN-EN 10255:2013 oraz PN-EN 10312:2007, opublikowanych przez Polski Komitet Normalizacyjny (pkn.pl). Warunki odbioru i badania instalacji podlegają przepisom UDT (udt.gov.pl) w obiektach dozorowych. Oznaczenia AISI 316L i ich skład chemiczny pochodzą z kart katalogowych normy ASTM A240/A240M dostępnej w bazie astm.org. Zakresy temperatur cynkowania ogniowego przyjęto wg normy PN-EN ISO 1461 (pkn.pl). Wartości oporu przepływu w kalkulatorze oparte są na tablicach Colebrooka-White'a, stosowanych w programach obliczeniowych klasy branżowej.
