Jakie warstwy pod ogrzewanie podłogowe? Konkretny schemat i grubości

Za cienka wylewka nad rurą ogrzewania podłogowego potrafi podnieść rachunki za ogrzewanie nawet o 20-25%, bo ciepło ucieka w stronę stropu zamiast oddawać energię do pomieszczenia. Prawidłowe warstwy pod ogrzewanie podłogowe to nie kwestia widzimisię wykonawcy, lecz fizyki budowli: każda z nich ma ściśle określoną grubość, współczynnik przewodzenia ciepła i funkcję nośną. Poniżej konkretne wartości w centymetrach, watach i dniach, które pozwolą dobrać układ warstw pod konkretne pomieszczenie i uniknąć kosztownych poprawek.

• Jakie warstwy pod ogrzewanie podłogowe schemat od podłoża do wykończenia
• Styropian pod ogrzewanie podłogowe jaki wybrać i jaką grubość dać
• Wylewka betonowa czy anhydrytowa? Porównanie grubości i parametrów
• Rozstaw rur i średnica ile cm wylewki nad rurą ogrzewania podłogowego
• Dylatacja, taśma brzegowa i mostki cieplne co i jak rozmieścić
• Opór cieplny wykończenia podłogi co można kłaść na podłogówkę
• Najczęstsze błędy wykonawcze i checklista odbioru instalacji

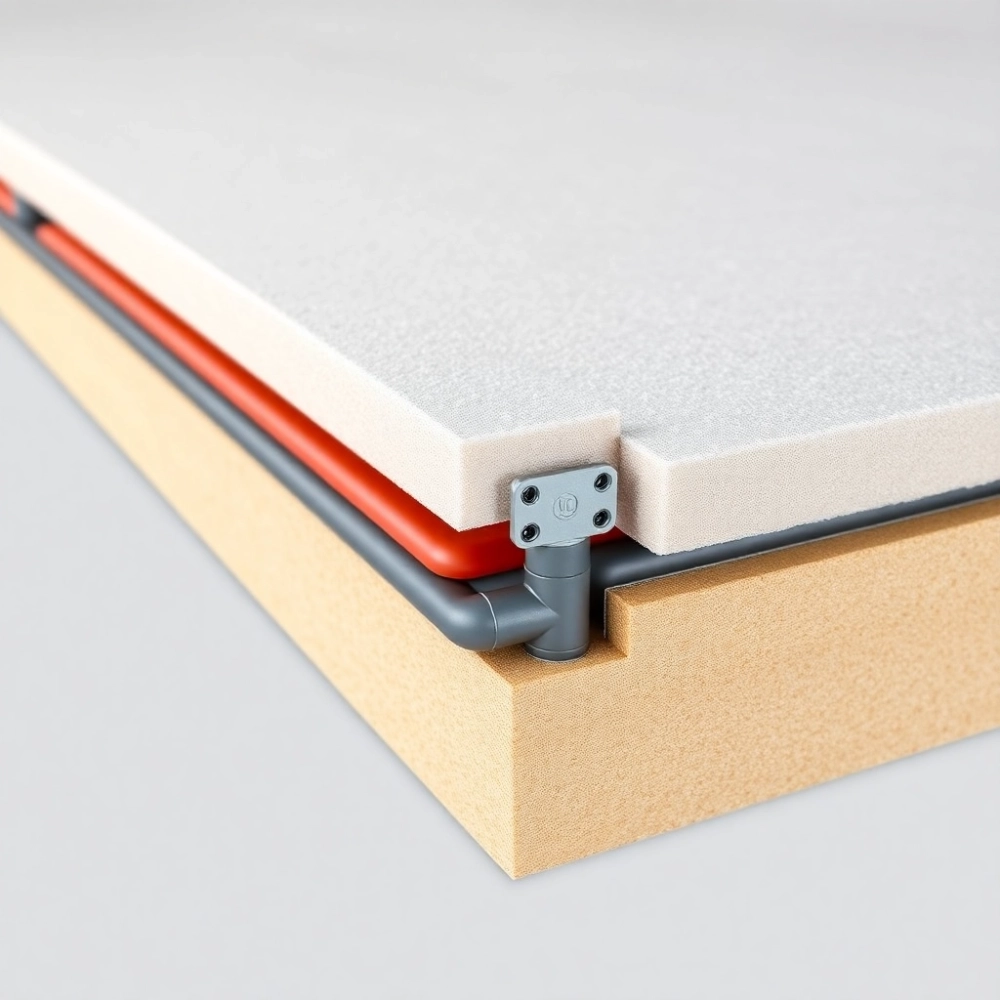

Jakie warstwy pod ogrzewanie podłogowe schemat od podłoża do wykończenia

Podłogówka wodna składa się z pięciu podstawowych warstw ułożonych jedna na drugiej, a każda z nich odpowiada za inny etap transportu ciepła. Od dołu: folia paroizolacyjna chroni izolację przed wilgocią resztkową ze stropu, izolacja termiczna odbija ciepło z powrotem do pomieszczenia, rury grzewcze przekazują energię, wylewka akumuluje i równomiernie rozprowadza temperaturę, a wykończenie oddaje ciepło do wnętrza.

Pominięcie którejkolwiek z tych warstw albo zaburzenie jej grubości oznacza stratę energii lub pękanie posadzki. Najczęściej pomijaną warstwą okazuje się folia paroizolacyjna, a najczęściej „oszczędzaną" izolacja termiczna. Skutek bywa odwrotny do zamierzonego: wychłodzone stropy, rachunki wyższe niż przy grzejnikach i konieczność kucia podłogi po dwóch sezonach.

Powyższy układ odpowiada wymaganiom normy PN-EN 1264, która regulacji ogrzewania podłogowego poświęca całą sekcję. Zgodnie z nią łączny opór cieplny wykończenia nie może przekroczyć 0,15 m²K/W, a średnia temperatura powierzchni podłogi powinna mieścić się w przedziale 26-29°C w strefach mieszkalnych i do 33°C w łazienkach. Spełnienie tych parametrów wymaga trzymania się podanych grubości co do centymetra.

Styropian pod ogrzewanie podłogowe jaki wybrać i jaką grubość dać

Izolacja termiczna pod ogrzewanie podłogowe decyduje o tym, ile wyprodukowanego ciepła trafi do pokoju, a ile „ucieknie" w strop lub grunt. Współczynnik lambda mówi wprost, jak duża część energii zostanie pochłonięta przez materiał: im niższa lambda, tym skuteczniejsza bariera. Dla podłogówki wodnej w budynkach mieszkalnych zaleca się materiały o lambda ≤ 0,038 W/mK, a w przypadku podłóg na gruncie nawet ≤ 0,035 W/mK.

Na parterze i nad piwnicą nieogrzewaną grubość izolacji rośnie, bo różnica temperatur między pomieszczeniem a gruntem sięga kilkunastu stopni. Standardowo stosuje się 5-10 cm styropianu EPS 100 o lambda 0,038 W/mK lub płyt XPS (styrodur) o lambda 0,029-0,035 W/mK. Na piętrze nad pomieszczeniem ogrzewanym wystarczą 3-5 cm, bo nie ma potrzeby chronić sąsiada przed stratami on sam zyskuje na cieple.

XPS wygrywa, gdy zależy nam na jak najcieńszej zabudowie: przy identycznej izolacyjności zajmuje o 25-30% mniej wysokości niż EPS, co w remontach starego budownictwa potrafi przesądzić o zachowaniu lub ścięciu progów drzwiowych. Jednocześnie kosztuje dwu-, trzykrotnie więcej od EPS, więc w nowym budownictwie jednorodzinnym bez ograniczeń wysokości wybór pada najczęściej na styropian.

Na izolację zawsze kładzie się folię PE o grubości minimum 0,2 mm z zakładką 10 cm i klejeniem taśmą. Folia paroizolacyjna chroni styropian przed wilgocią technologiczną z wylewki: gdyby ją pominąć, wilgotny jastrych wsiąkałby w płyty przez kilka tygodni, obniżając ich izolacyjność nawet o 15%. Brzmi jak drobiazg, a potrafi zniweczyć cały efekt cieplny.

Kiedy NIE stosować EPS 100? W garażach z ruchem pojazdów ciężkich, w halach przemysłowych i wszędzie tam, gdzie obciążenie użytkowe przekracza 3 kN/m². Tam potrzebny jest EPS 200 albo XPS o wytrzymałości na ściskanie ≥ 200 kPa.

Wylewka betonowa czy anhydrytowa? Porównanie grubości i parametrów

Wylewka to magazyn ciepła ogrzewania podłogowego i jednocześnie jego część nośna. Zbyt cienka nie rozprowadzi temperatury równomiernie, zbyt gruba zamieni podłogówkę w inercjny blok, który grzeje z opóźnieniem kilku godzin. Beton i anhydryt (siarczan wapnia) różnią się przewodnością cieplną, wagą i sposobem układania, ale oba muszą zachować minimalną grubość nad rurą, by rury nie pękały i by ciepło przechodziło bez oporu.

Beton klasy C16/20 z dodatkiem plastyfikatora wymaga 6-7 cm całkowitej grubości, w tym minimum 4,5 cm ponad wierzchem rury. Lambda betonu oscyluje wokół 1,4-1,7 W/mK, więc wylewka 7 cm waży około 100 kg/m². To dużo strop o takim obciążeniu wymaga wcześniejszego sprawdzenia nośności, szczególnie w remontach starych kamienic.

Anhydryt jest lżejszy i cieńszy: wystarczy 3,5-6 cm całkowitej grubości, z minimum 3 cm nad rurą. Lambda 1,8-2,2 W/mK sprawia, że oddaje ciepło szybciej niż beton, a dzięki właściwościom samopoziomującym nie wymaga zacierania. Waga przy 5 cm to zaledwie 80-90 kg/m², więc sprawdza się tam, gdzie strop ma ograniczoną nośność.

Zbrojenie wylewki też nie jest opcjonalne. Beton wzmacnia się siatką stalową o oczku 10×10 cm lub włóknem polipropylenowym w dawce 0,6-0,9 kg/m³. Anhydryt nie wymaga siatki stalowej, ale przy dużych powierzchniach dodaje się włókno szklane, by ograniczyć mikropęknięcia skurczowe. Pominięcie zbrojenia kończy się zwykle rysą wzdłuż rury i odspajaniem się fragmentów jastrychu po pierwszym sezonie grzewczym.

Wygrzewanie podłogówki zaczyna się dopiero po całkowitym wyschnięciu wylewki. Protokół PN-EN 1264 przewiduje podnoszenie temperatury zasilania o 5°C dziennie, aż do osiągnięcia temperatury projektowej, a potem stopniowe schładzanie w tej samej tempie. Beton schnie 28 dni, anhydryt 7-14 dni to drugi powód, dla którego wielu wykonawców wybiera anhydryt w remontach z napiętym harmonogramem.

Praktyczna wskazówka: Przed ułożeniem wykończenia zmierz wilgotność wylewki higrometrem CM. Beton poniżej 2% CM, anhydryt poniżej 0,5% CM. Wykończenie położone na zbyt mokry jastrych odparza klej i paczy panele.

Rozstaw rur i średnica ile cm wylewki nad rurą ogrzewania podłogowego

Rozstaw rur wynika z bilansu cieplnego pomieszczenia: im większe zapotrzebowanie na ciepło, tym gęściej trzeba ułożyć pętle, by uzyskać wymaganą moc grzewczą na metr kwadratowy. W łazience, gdzie potrzeba 80-100 W/m², rury prowadzi się co 10-15 cm. W salonie czy sypialni o zapotrzebowaniu 50-60 W/m² wystarczy rozstaw 20-30 cm.

Średnica rury wpływa na ilość wody w obiegu i opory przepływu. PEX 16 mm to standard dla domów jednorodzinnych mieści się wygodnie w rowkach profili styropianowych i nie wymaga zbyt mocnej pompy obiegowej. PEX 17 mm wybiera się przy rozstawie 10 cm i dłuższych pętlach, PEX 20 mm stosuje się w obiektach komercyjnych z dużymi powierzchniami. Każda z tych średnic potrzebuje innej grubości wylewki, bo cieńsza rura szybciej oddaje ciepło, grubsza potrzebuje więcej otuliny.

Za cienka wylewka nad rurą nie tylko obniża moc grzewczą, ale i pęka przy cyklach termicznych. Warstwa cementu poniżej 4 cm nad rurą nie jest w stanie rozłożyć naprężeń, więc po dwóch sezonach pojawiają się rysy włosowate wzdłuż pętli. W przypadku ogrzewania podłogowego zasada jest prosta: minimum 4,5 cm betonu lub 3 cm anhydrytu nad wierzchem rury, a przy rozstawie 10 cm warto doliczyć dodatkowy centymetr.

Najczęstszy błąd: rozstaw 30 cm w łazience. Taki układ przy temperaturze zasilania 35°C daje około 45 W/m², a łazienka potrzebuje minimum 80 W/m². Efekt: zimna posadzka zimą i konieczność dołożenia grzejnika ściennego.

Dylatacja, taśma brzegowa i mostki cieplne co i jak rozmieścić

Wylewka podłogowa pracuje: rozszerza się przy grzaniu i kurczy przy stygnięciu. Bez dylatacji naprężenia kumulują się przy ścianach i w progach, a po roku widoczne są pęknięcia oraz wybrzuszenia posadzki. Norma PN-EN 1264 mówi wprost: pola dylatacyjne nie mogą przekraczać 40 m², a żaden z boków nie może mieć więcej niż 8 m. W praktyce oznacza to dylatację co 6-8 metrów bieżących.

Taśma brzegowa z pianki PE o grubości 8-10 mm idzie wzdłuż każdej ściany, słupa i ościeżnicy. Oddziela wylewkę od przegród pionowych i kompensuje jej ruchy termiczne o 2-3 mm. Taśma musi wystawać ponad poziom gotowej podłogi jej nadmiar obcina się nożem po ułożeniu wykończenia.

Przejścia między strefami ogrzewanymi a nieogrzewanymi wymagają dylatacji konstrukcyjnej. W drzwiach, pod którymi zmienia się rozstaw rur lub przechodzi się z płyty na legary, wylewkę przecina się na całej grubości i w szczelinę wkłada profil dylatacyjny z elastycznym wkładem. Bez tego rysa pojawi się w pierwszym sezonie grzewczym dokładnie w tym miejscu.

Mostki cieplne przy ścianach zewnętrznych to osobny temat: tam, gdzie podłoga styka się z murem poniżej poziomu gruntu, warto wzmocnić izolację krawędziową paskiem XPS o grubości 2-3 cm. Trzy centymetry XPS pod taśmą brzegową potrafią obniżyć straty liniowe o 15-20% w strefie przypodłogowej.

Opór cieplny wykończenia podłogi co można kłaść na podłogówkę

Wykończenie podłogi działa jak filtr: im wyższy opór cieplny, tym mniej ciepła przedostaje się z wylewki do pomieszczenia. Płytki ceramiczne mają opór R około 0,02-0,04 m²K/W, więc oddają ciepło niemal bez przeszkód. Panele laminowane i deska warstwowa oscylują między 0,05 a 0,15 m²K/W, co jeszcze mieści się w normie, ale wymaga niższej temperatury zasilania. Drewno lite o R 0,10-0,20 m²K/W to już górna granica przy takim oporze temperatura powierzchni podłogi nie powinna przekraczać 22°C.

Dobór wykończenia warto uzgodnić z projektantem ogrzewania jeszcze przed ułożeniem rur. Zmiana materiału oznacza konieczność przeliczenia temperatury zasilania, a czasem zmianę rozstawu rur. Parkiet dębowy klejony warstwowo o R 0,08 m²K/W to rozsądny kompromis między ciepłem naturalnego drewna a sprawnością podłogówki. Lite deski egzotyczne (merbau, iroko) o R powyżej 0,15 m²K/W kładzie się tylko w pomieszczeniach o bardzo niskim zapotrzebowaniu na ciepło, inaczej podłoga zawsze pozostanie chłodna.

Praktyczna wskazówka: Kupując panele, sprawdź na opakowaniu symbol przydatności do ogrzewania podłogowego (zazwyczaj piktogram buta z falami ciepła lub napis „EnEV" / „podłogowe"). Brak tego oznaczenia dyskwalifikuje produkt niezależnie od jego ceny i klasy ścieralności.

Najczęstsze błędy wykonawcze i checklista odbioru instalacji

Najczęstsze błędy zaczynają się tam, gdzie kończy się pośpiech. Za cienka wylewka, brak folii paroizolacyjnej, rury ułożone zbyt blisko siebie w strefie brzegowej, pominięta dylatacja przy ościeżnicy każdy z tych elementów wygląda niewinnie na etapie montażu, a po pierwszym sezonie grzewczym wychodzi na jaw.

• Wylewka poniżej 4 cm nad rurą. Rysy wzdłuż pętli, nierównomierne grzanie, wybrzuszenia posadzki.
• Brak folii paroizolacyjnej na izolacji. Wilgoć z wylewki wsiąka w styropian, lambda rośnie, rachunki rosną.
• Rozstaw 30 cm w łazience. Zimna posadzka zimą, konieczność grzejnika ściennego.
• Brak dylatacji przy drzwiach. Pęknięcie wylewki w przejściu pokój-korytarz po jednym sezonie.
• Wykończenie o R powyżej 0,15 m²K/W bez przeliczenia temperatury zasilania. Podłoga grzeje słabo, bo ciepło nie przechodzi przez warstwę wykończenia.
• Włączenie ogrzewania przed wyschnięciem wylewki. Pęcherze, odparzony klej do płytek, paczące się panele.
• Brak protokołu próby ciśnieniowej. Nieszczelność wykryta dopiero po zalaniu posadzki.

Przed wylaniem jastrychu warto odebrać instalację w obecności kierownika budowy. Protokół próby szczelności przy ciśnieniu 6 bar przez 30 minut, potwierdzone ułożenie rur zgodne z projektem, ciągłość taśmy brzegowej, brak przecieków na złączkach to cztery najważniejsze punkty kontrolne. Resztę dopisuje się w trakcie odbioru, gdy wylewka jest jeszcze świeża i wszystko widać.

Checklista odbioru (do wydrukowania):
1. Folia paroizolacyjna ułożona z zakładką 10 cm, klejona taśmą.
2. Izolacja termiczna o właściwej grubości i lambda.
3. Rury PEX ułożone w rozstawie zgodnym z projektem.
4. Próba ciśnieniowa 6 bar / 30 min, brak spadku.
5. Taśma brzegowa 8-10 mm przy każdej ścianie i słupie.
6. Dylatacje przy drzwiach i przejściach między strefami.
7. Grubość wylewki min. 4,5 cm nad rurą (beton) lub 3 cm (anhydryt).
8. Zbrojenie siatką stalową lub włóknem.
9. Czas schnięcia zachowany (28 / 7-14 dni).
10. Wygrzewanie wg protokołu PN-EN 1264.
11. Wilgotność CM poniżej 2% (beton) / 0,5% (anhydryt).
12. Wykończenie o R ≤ 0,15 m²K/W.
13. Dokumentacja: schemat pętli, lokalizacja rozdzielacza, protokoły.
14. Gwarancja wykonawcy na instalację min. 5 lat.
15. Instrukcja użytkowania przekazana inwestorowi.

Źródła danych i normy

Wartości techniczne i procedury opisane w artykule opierają się na następujących dokumentach:
PN-EN 1264 „Ogrzewanie podłogowe Systemy i instalacje" (norma europejska, obowiązująca w Polsce jako PN-EN 1264-1 do 1264-5).
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.) § 134, § 323 dotyczące izolacyjności cieplnej i instalacji grzewczych.
Polska Norma PN-EN 1991-1-1 (Eurocode 1) obciążenia użytkowe stropów (kategorie A, B, C).
Karty techniczne producentów izolacji (λ, wytrzymałość na ściskanie) publikowane na stronach producentów styropianu i XPS.
Materiały informacyjne Stowarzyszenia Producentów Betonu Towarowego oraz Polskiego Związku Producentów i Dystrybutorów Ociepleń.
