Jak podłączyć ogrzewanie podłogowe – praktyczny poradnik na 2026

Zastanawiasz się, jak podłączyć ogrzewanie podłogowe, żeby wszystko działało bez zarzutu przez dekady? Wbrew pozorom największe ryzyko nie tkwi w samym podłączeniu rur, lecz w trzech decyzjach, które podejmujesz znacznie wcześniej zanim jeszcze pierwsza pętla dotknie izolacji. Chodzi o właściwy dobór grubości warstwy dociskowej, właściwy dobór rozdzielacza i właściwy dobór źródła ciepła. Jeśli choć jedno z tych elementów nie pasuje do pozostałych, żaden sposób podłączenia tego nie naprawi.

• Przygotowanie podłoża i izolacja przed podłączeniem podłogówki
• Jak podłączyć pętle grzewcze do rozdzielacza
• Integracja podłogówki z kotłem lub pompą ciepła krok po kroku
• Pytania i odpowiedzi: Ogrzewanie podłogowe jak podłączyć

Przygotowanie podłoża i izolacja przed podłączeniem podłogówki

Każdy metr kwadratowy posadzki nad nieogrzewaną piwnicą traci przez podłogę od 40 do 80 watów, jeśli warstwa izolacyjna ma mniej niż 8 cm grubości. W polskim klimacie, gdzie zimą temperatura gruntu spada poniżej zera, pianka PUR o współczynniku lambda 0,022-0,025 W/(m·K) pozwala zredukować te straty do poziomu poniżej 20 W/m². Izolacja ta musi szczelnie przylegać do płyty fundamentowej każda szczelina działa jak mostek termiczny, przez który ciepło ucieka na boki, a nie do góry, gdzie powinno.

Na etapie przygotowania podłoża najczęściej popełniany błąd to oszczędzanie na taśmie dylatacyjnej wokół ścian. Brak tej taśmy sprawia, że posadzka pracuje bez żadnej rezerwy na rozszerzalność termiczną. Betonowa wylewka grzeje się podczas pracy systemu o 20-30°C powyżej temperatury początkowej, co przy współczynniku rozszerzalności liniowej rzędu 0,01 mm/(m·K) oznacza, że płyta o długości 8 metrów wydłuża się o blisko 2 cm. Bez właściwego marginesu dylatacyjnego pęka najczęściej w najsłabszych miejscach, czyli wzdłuż rur grzewczych.

Grubość jastrychu a zdolność akumulacji ciepła

Minimalna grubość wylewki nad rurami wynosi 45 mm dla systemów suchych i 65 mm dla systemów mokrych tak stanowi norma PN-EN 1264. Grubość wpływa jednak nie tylko na wytrzymałość mechaniczną. Im grubsza warstwa, tym większa bezwładność termiczna całego układu. Dla posadzki z jastrychem 70 mm czas nagrzewania od zimna do komfortowej temperatury powierzchni wynosi średnio 3-4 godziny. Dla 45 mm skraca się do 1,5-2 godzin, co ma znaczenie w budynkach o przerwianym trybie ogrzewania, na przykład w domach weekendowych.

Podobny artykuł Czy można układać płytki na włączonym ogrzewaniu podłogowym

Przed przystąpieniem do układania pętli warto sprawdzić wilgotność jastrychu. Wilgotność resztkowa nie powinna przekraczać 2% dla cementowych podkładów grzewczych. Miernik karbidowy to jedyne wiarygodne narzędzie wzrokowe oceny czy dotykowe próby są zawodne. Wilgotny jastrych pod zamkniętą posadzką generuje warunki sprzyjające rozwojowi pleśni i degradacji klejów, co w efekcie obniża trwałość całego systemu.

Systemy suche vs mokre co wybrać przy modernizacji

Przy modernizacji istniejących budynków, gdzie wysokość pomieszczenia jest ograniczona, systemy suche oferują rozwiązanie, które pozwala zmieścić się w standardowej grubości podłogi. Płyty izolacyjne z fabrycznie wyprofilowanymi kanałami na rury PEX o przekroju 14×2 mm ważą zaledwie 25-30 kg/m², podczas gdy tradycyjny jastrych mokry generuje obciążenie rzędu 150 kg/m². Różnica ma znaczenie przy stropach, które nie zostały zaprojektowane z myślą o ciężarze wylewki grzewczej.

Suchy system wymaga jednak precyzyjnego docisku płyt warstwą płyt OSB lub karton-gipsu przed położeniem wykończenia. Bez tej warstwy posadzka nad kanałami pracuje nierównomiernie i generuje hałas przy każdym rozgrzewaniu i studzeniu rur. W przypadku pomieszczeń powyżej 20 m² zaleca się stosowanie dwóch warstw płyt przesuniętych względem siebie o połowę formatki.

Dowiedz się więcej o Jaka wylewka na ogrzewanie podłogowe elektryczne

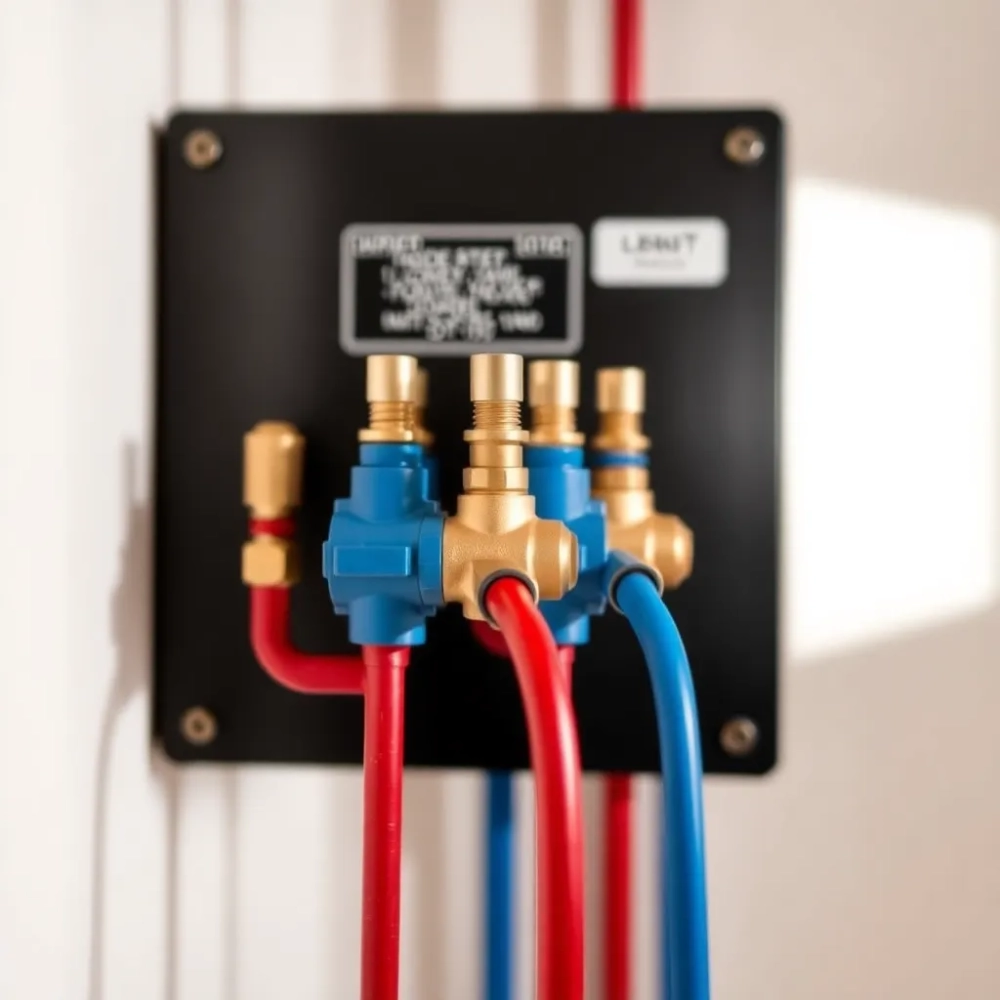

Jak podłączyć pętle grzewcze do rozdzielacza

Rozdzielacz to serce każdego wodnego ogrzewania podłogowego. Dobiera się go na podstawie liczby pętli, średnicy rur i planowanego przepływu. Każdy obwód powinien mieć przepływ nie mniejszy niż 0,5 l/min poniżej tej wartości laminarne warstwy przepływu w rurze uniemożliwiają efektywne przekazywanie ciepła do posadzki. Rozróżnienie to wynika z fizyki przepływu: woda płynąca zbyt wolno nie wymienia energii z otaczającą ją ścianką rury, lecz sunie wzdłuż niej jak przez szczelinę bez kontaktu z rdzeniem strumienia.

Przy podłączaniu pierwszą czynnością jest montaż rozdzielacza na ścianie przy użyciu wsporników, które umożliwiają regulację wysokości. Rozdzielacz musi wisieć poziomo każde odchylenie przekłada się na różnicę ciśnień między skrajnymi pętlami. Różnica poziomu rzędu 1 cm na dystansie 5 metrów generuje nierównomierność przepływu na poziomie 15-20%, co objawia się odczuwalnie różną temperaturą podłogi w przeciwległych pokojach.

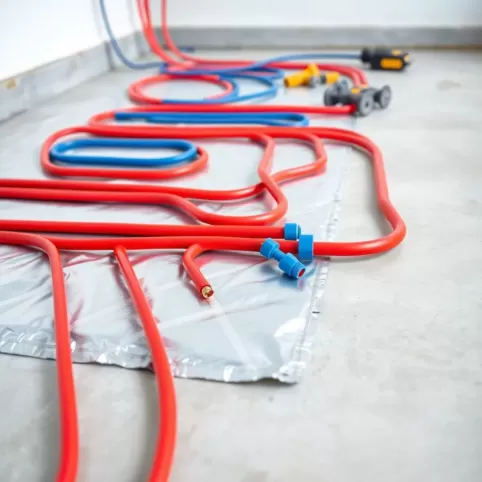

Zasady prowadzenia rur i łączenia z rozdzielaczem

Rury PEX dobierane są przede wszystkim pod kątem oporu hydraulicznego. Przy długości pętli powyżej 80 metrów zaleca się średnicę 16×2 mm, poniżej 80 metrów wystarczy 14×2 mm. Dłuższa pętla oznacza wyższy opór, a co za tym idzie większe zużycie energii na przetłoczenie wody przez cały obwód. W skrajnych przypadkach, przy pętlach powyżej 120 metrów, pompa obiegowa pracuje na granicy swojej charakterystyki, co skraca jej żywotność.

Może Cię zainteresować też ten artykuł Elektryczne ogrzewanie podłogowe w domku letniskowym

Każde podłączenie pętli do rozdzielacza wymaga dwóch zaworów odcinającego na zasilaniu i termostatycznego na powrocie. Zawór termostatyczny pozwala na ręczne lub automatyczne ograniczenie przepływu w pojedynczym obwodzie, co jest kluczowe w pomieszczeniach o różnym zapotrzebowaniu na ciepło. Pokój z dużym przeszkleniem od strony południowej potrzebuje mniej mocy niż kątowy salon bez okien wychodzących na północ, a mimo to rury do obu pomieszczeń prowadzą z tego samego rozdzielacza.

Zaciskany złączkę typu PRESS stosuje się obecnie jako standard w nowych instalacjach. W przeciwieństwie do połączeń gwintowanych, złączki PRESS nie wymagają smarowania ani specjalnych uszczelniaczy mechaniczne zaciśnięcie wystarczy, aby uzyskać szczelność na poziomie ciśnień roboczych do 6 barów. Przed zamontowaniem każdej złączki warto sprawdzić, czy rura nie ma żadnych zarysowań ani deformacji na końcówce nawet niewielkie odkształcenie średnicy zmniejsza szczelność połączenia o 30-40%.

Najczęstsze błędy przy podłączaniu pętli do rozdzielacza

Mylenie zasilania z powrotem to błąd spotykany nawet w instalacjach wykonywanych przez doświadczonych hydraulików. Podłączenie pętli odwrotnie sprawia, że przepływomierz pokazuje wartość, ale woda nie dostarcza ciepła tam, gdzie powinna kierunek obiegu ma znaczenie dla konstrukcji pętli labiryntowej, gdzie rura zawsze zaczyna się od strony ściany zewnętrznej, a kończy przy rozdzielaczu. Odwrócenie kierunku zmienia rozkład temperatur na posadzce o 3-5°C na korzyść stref przy rozdzielaczu, co w skrajnych przypadkach powoduje przegrzewanie jednej części pomieszczenia.

Kolejny problem to niestosowanie izolacji termicznej rur w miejscu przejścia przez ścianę lub przegrodę. Rura przechodząca przez przegrodę betonową traci tam ciepło, a dodatkowo punkt ten staje się mostkiem termicznym. Przewodzenie ciepła przez beton jest kilkaset razy wyższe niż przez piankę izolacyjną otaczającą rurę wzdłuż całej jej długości w warstwie podłogowej. Warto zastosować elektryczną osłonkę termokurczliwą na odcinku przejścia przez ścianę koszt jednej osłonki to 5-10 PLN, a eliminuje ryzyko powstawania plam wilgotności na tynku.

Integracja podłogówki z kotłem lub pompą ciepła krok po kroku

Ogrzewanie podłogowe wymaga źródła ciepła o obniżonej temperaturze zasilania w porównaniu z tradycyjnymi grzejnikami. Kocioł kondensacyjny pracujący w trybie niskotemperaturowym osiąga sprawność przekraczającą 100% wartości opałowej, ponieważ odzyskuje ciepło kondensacji spalin. Dla kotła gazowego o mocy 24 kW temperatura wody zasilającej na poziomie 40-45°C to optymalny punkt pracy w sezonie przejściowym, natomiast przy temperaturach zewnętrznych poniżej -10°C kocioł może wymagać podwyższenia temperatury do 50°C, co zmniejsza jego sprawność kondensacyjną.

Podłączenie do kotła jednofunkcyjnego

Kocioł jednofunkcyjny nie ma własnego zasobnika ciepłej wody użytkowej, dlatego instalacja wymaga dodania zasobnika warstwowego lub przepływowego podgrzewacza c.w.u. Podłączenie podłogówki odbywa się przez układ mieszający pompę obiegową, trójdrożny zawór mieszający i naczynie przeponowe. Układ mieszający obniża temperaturę wody z kotła przed wpływem do rozdzielacza, regulując ją na podstawie odczytu czujnika temperatury zewnętrznej lub czujnika na posadzce.

Sterownik pogodowy mierzy temperaturę na zewnątrz i na podstawie krzywej grzewczej wyznacza temperaturę zasilania dla podłogówki. Krzywa ta jest indywidualna dla każdego budynku zależy od jakości izolacji, masy termicznej budynku i preferowanego komfortu. Typowa krzywa dla budynku z lat 90. ocieplonego styropianem 15 cm ma nachylenie wskazujące, że przy -5°C zewnętrznej temperatura zasilania powinna wynosić około 38°C, a przy 0°C około 30°C.

Podłączenie do pompy ciepła

Pompa ciepła typu powietrze-woda osiąga najwyższą efektywność przy niskiej różnicy między temperaturą zewnętrzną a temperaturą wody w instalacji. Przy temperaturze zewnętrznej +7°C i temperaturze wody 35°C współczynnik COP wynosi 4,0-4,5, co oznacza, że z 1 kWh energii elektrycznej instalacja dostarcza 4-4,5 kWh ciepła do budynku. Przy spadku temperatury zewnętrznej do -15°C COP spada do wartości 2,0-2,5, co wymaga zastosowania źródła szczytowego najczęściej elektrycznego ogrzewania akumulacyjnego lub dodatkowego kotła.

Podłączenie podłogówki do pompy ciepła wymaga zastosowania bufora ciepła o pojemności minimum 20 litrów na każdy kilowat mocy pompy. Bufor wyrównuje różnice między chwilowym zapotrzebowaniem a wydajnością sprężarki. Bez bufora pompa często startuje i zatrzymuje się, co skraca żywotność sprężarki każdy start generuje udar prądowy i mechaniczny zużywający łożyska.

W przypadku instalacji hybrydowej, gdzie pompa ciepła współpracuje z kotłem gazowym, sterowanie przebiega automatycznie na podstawie kosztu jednostki energii. Przy aktualnych cenach gazu i prądu w Polsce pompa ciepła jest tańsza w eksploatacji przez około 9 miesięcy w roku, natomiast w najzimniejszych tygodniach kocioł gazowy pracujący jako źródło szczytowe pozwala uniknąć przeciążenia sprężarki.

Próba szczelności i rozruch instalacji

Po podłączeniu wszystkich pętli i przed zamontowaniem izolacji termicznej wykonuje się próbę ciśnieniową. Ciśnienie próbne wynosi 1,5-krotność ciśnienia roboczego, lecz nie mniej niż 6 barów. Podczas próby ciśnienie nie może spaść więcej niż o 0,6 barów w ciągu 30 minut każdy większy spadek oznacza nieszczelność wymagającą lokalizacji i usunięcia. Najczęściej nieszczelności występują przy złączkach PRESS, szczególnie jeśli rura przed zaciśnięciem nie została wyrównana kalibratorem.

Przed pierwszym uruchomieniem system napełnia się wodą odpowietrzoną. Powietrze w rurach blokuje przepływ i powoduje nieprawidłowe wskazania przepływomierzy. Proces odpowietrzania wykonuje się dla każdej pętli osobno zamykając zawory na rozdzielaczu prowadzące do pozostałych obwodów i uruchamiając przepływ przez pojedynczą pętlę. Powietrze wydostaje się przez automatyczny odpowietrznik zamontowany na rozdzielaczu.

Rozruch systemu powinien przebiegać stopniowo. Pierwsze uruchomienie przy temperaturze wody nie wyższej niż 25°C trwa minimum 24 godziny. Pozwala to na równomierne rozgrzanie jastrychu bez generowania naprężeń termicznych. W kolejnych dniach temperaturę podnosi się o 5°C dziennie, aż do osiągnięcia temperatury projektowej. Ten protokół nie jest formalnym wymogiem normy, ale stanowi sprawdzoną praktykę wykluczającą pęknięcia posadzki z przyczyn termicznych.

Podłączenie ogrzewania podłogowego to zadanie wymagające precyzji na każdym etapie od izolacji podłoża, przez prowadzenie rur, aż po integrację z źródłem ciepła. Każdy element ma swoją funkcję w całości systemu, a pominięcie choćby jednego szczegółu prędzej czy później ujawnia się jako dyskomfort, awaria lub nadmierny rachunek za energię. Planowanie instalacji z wyprzedzeniem, dobór komponentów do siebie wzajemnie przystających i systematyczne wykonanie prób szczelności to jedyne podejście gwarantujące bezproblemowe użytkowanie przez dekady.

Pytania i odpowiedzi: Ogrzewanie podłogowe jak podłączyć
