Ogrzewanie ścienne wodne płyta gk – ile naprawdę kosztuje?

Ogrzewanie ścienne wodne w suchej zabudowie vs grzejniki i podłogówka

Powierzchnia grzewcza na ścianie działa inaczej niż klasyczny grzejnik czy podłogówka. Ciepło oddawane jest przez promieniowanie, a ruch konwekcyjny odpowiada jedynie za około 6% transferu energii. Efekt? Cyrkulacja powietrza pozostaje łagodna, drobiny kurzu nie unoszą się z podłogi, a temperatura rozkłada się równomiernie od stóp po sufit. W domu osoby z alergią wziewną to różnica między spokojnym snem a kolejnym tygodniem na lekach.

• Ogrzewanie ścienne wodne w suchej zabudowie vs grzejniki i podłogówka
• Koszt eksploatacji ogrzewania ściennego w płycie gk kalkulacja dla domu 100 m²
• Montaż ogrzewania ściennego wodnego w płytach gk krok po kroku
• Kiedy ogrzewanie ścienne wodne w płycie gk się nie sprawdzi

Suchą zabudowę z płyt gipsowo-kartonowych z wbudowanymi rurkami PEX/AL/PEX o średnicy 16 mm montuje się tam, gdzie nie ma możliwości wykonania mokrych tynków lub zależy na szybkim remoncie. Ciężar elementu sięga 12 kg przy wymiarach 60 × 204 × 1,25 cm, więc ściana musi przenosić obciążenie od 18 do 25 kg/m² w zależności od konfiguracji. Profile CW 75 rozstawione co 40 cm są wystarczające w budynku mieszkalnym parterowym, natomiast na wyższych kondygnacjach warto skonsultować nośność z konstruktorem.

Sprawność takiej instalacji w bezpośrednim porównaniu zależy od temperatury zasilania. Tradycyjne grzejniki potrzebują 55-75°C, podłogówka akceptuje 28-35°C, a ściana wodna w płycie gk pracuje optymalnie przy 28-31°C na powierzchni. Niższa temperatura zasilania oznacza mniejsze straty w kotle, możliwość współpracy z pompą ciepła ustawioną na wyższy współczynnik SCOP oraz brak konieczności stosowania zaworów mieszających w każdym obiegu.

Temperatura powierzchni ściany 28-31°C jest bezpieczna przy kontakcie z dłońmi dziecka i nie powoduje oparzeń, co potwierdza norma PN-EN ISO 13732-1 dotycząca progowych wartości nagrzewania powierzchni dostępnych dotykowo. Jednocześnie taka temperatura wystarcza, by skutecznie ogrzać kubaturę pomieszczenia bez efektu pieczenia przy kontakcie.

Różnica w bilansie energetycznym jest wyraźna szczególnie zimą, gdy dom oddaje ciepło przez ściany zewnętrzne. Ściana grzewcza rekompensuje straty przenikania wewnątrz przegrody, działając jednocześnie jako bariera termiczna dla użytkownika. Wyliczenia wg normy PN-EN 12831 pokazują, że przy temperaturze projektowej -20°C na zewnątrz i 20°C wewnątrz zapotrzebowanie na moc pokrywa się z wydajnością jednego elementu na 2,5-3 m² powierzchni użytkowej.

Koszt eksploatacji ogrzewania ściennego w płycie gk kalkulacja dla domu 100 m²

Rachunek roczny opiera się na trzech filarach: kosztach samego paliwa, sprawności wytwarzania i regulacji. Dom 100 m² w standardzie WT 2021 zużywa średnio 8 000-11 000 kWh rocznie na ogrzewanie, zależnie od lokalizacji i wentylacji. Pompa ciepła powietrze-woda o współczynniku SCOP 3,8 przy pracy w niskiej temperaturze zasilania zużyje 2 100-2 900 kWh prądu, co przy taryfie G12w (0,62 zł/kWh w 2024 r.) daje 1 300-1 800 zł rocznie.

Kocioł gazowy kondensacyjny osiąga sprawność 94% przy zasilaniu 30°C, więc do ogrzania takiego samego domu potrzebuje 8 500-11 700 kWh gazu. Po obecnym cenniku PSG (0,28-0,34 zł/kWh z opłatami) roczny wydatek wyniesie 2 400-3 900 zł. Grzejniki na tyle podłogówki wymagają zwykle temperatury zasilania 50°C, więc sprawność spada do 89%, a koszt rośnie o 12-18% względem ściany.

Element grzewczy w suchej zabudowie mieści 33 ml wody w swoim kolektorze gazowo-wodnym, a cały układ domu 100 m² potrzebuje około 10 l wody instalacyjnej. Dla porównania podłogówka na tej samej powierzchni pochłania 60-80 l. Mniejsza bezwładność cieplna instalacji oznacza krótsze przebiegi pompy obiegowej i niższe rachunki za prąd rocznie od 80 do 140 zł oszczędności samego tylko na cyrkulacji.

Z 10-letniej perspektywy ściana wodna w płycie gk wypada korzystnie przy współpracy z niskotemperaturowym źródłem. Inwestycja początkowa 320-520 zł/m² vs 250-450 zł/m² w grzejniki oznacza wyższą kwotę startową, ale różnica zwraca się w ciągu 4-7 lat użytkowania dzięki oszczędności na paliwie i mniejszej bezwładności instalacji. Po 10 latach łączna oszczędność sięga 8 000-15 000 zł dla budynku 100 m².

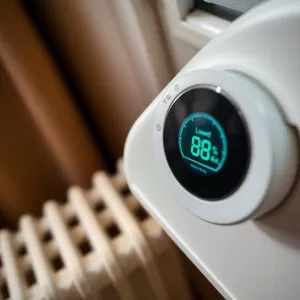

Sterowalność to kolejny argument finansowy. Ściana reaguje na zmianę temperatury w 30-45 minut, podobnie do grzejnika, więc można obniżać temperaturę w nocy bez typowego opóźnienia podłogówki. Termostaty z czujnikiem obecności pozwolą wyciąć dalsze 8-12% kosztów rocznych, szczególnie gdy domowników nie ma przez większość dnia.

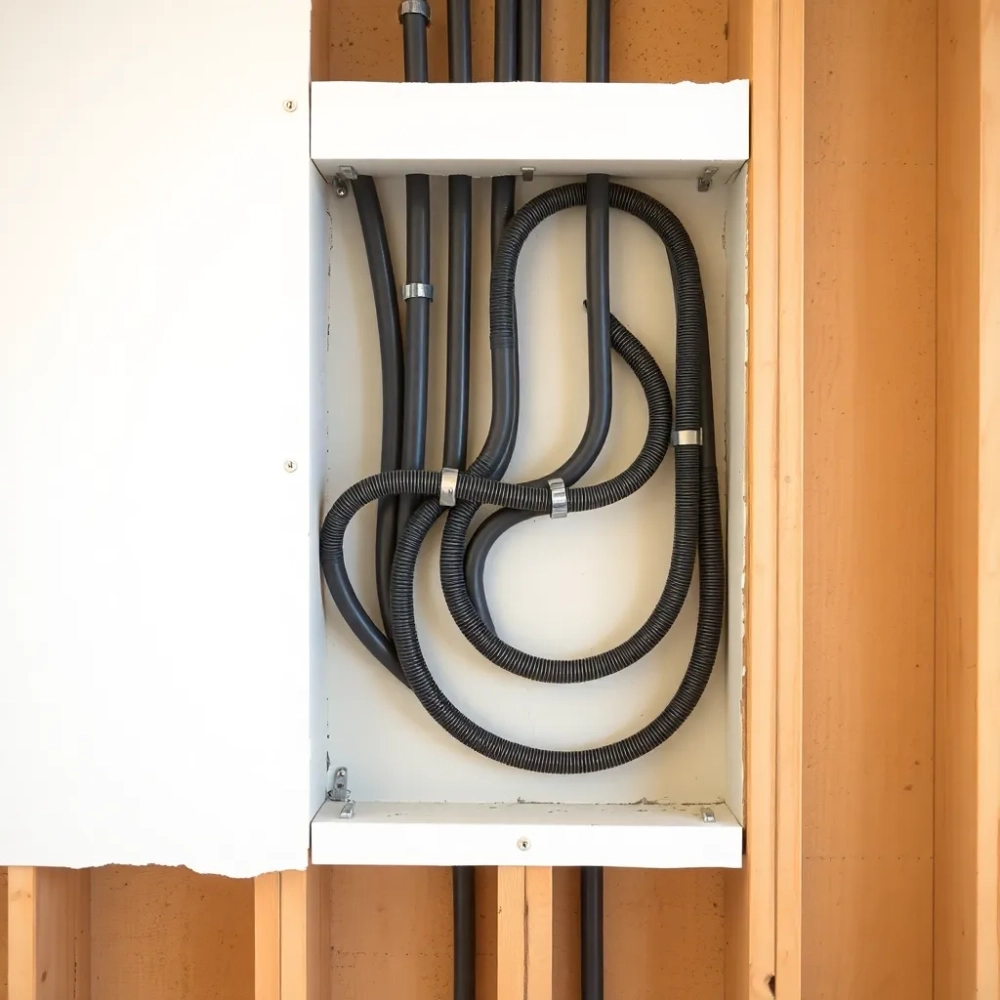

Montaż ogrzewania ściennego wodnego w płytach gk krok po kroku

Proces montażu składa się z trzech etapów: wytyczenia profili, podłączenia obiegów i wykończenia płytami. Standardowe profile CW 75 rozstawione co 40 cm tworzą ruszt nośny to wymóg wynikający z Eurokodu 9 dotyczącego ścian lekkich, który nakazuje zachowanie stabilności przy obciążeniu mechanicznym i termicznym jednocześnie. W ścianie wysokości 264 cm profile trzeba wzmocnić dwoma wstawkami w połowie wysokości, bo standardowy panel kończy się przy 204 cm.

Przed mocowaniem profili koniecznie sprawdź, czy ściana jest nośna. Ogrzewanie można montować wyłącznie na ścianie nienośnej lub wydzielonej instalacja na ścianie konstrukcyjnej budynku wielorodzinnego wymaga zgody zarządcy i projektu zamiennego w rozumieniu Prawa budowlanego art. 71. W domu jednorodzinnym sprawa jest prostsza, ale każde wiercenie w stropie pod podejścia rur musi być poprzedzone lokalizacją zbrojenia skanerem.

Rurki PEX/AL/PEX 16 mm prowadzi się w bruzdach profili lub w dedykowanych klipsach co 30 cm, z zachowaniem minimalnego promienia gięcia 5 × średnica, czyli 8 cm. Każdy obieg ma długość od 7 do 14 metrów, a ciśnienie próby wodnej wynosi 6 bar przez 30 minut. Próba kończy się powodzeniem, gdy manometr nie wykazuje spadku w czasie to wymóg normy PN-EN 1264-4 stosowanej analogicznie do ogrzewania podłogowego.

• Wymontuj starą okładzinę i zlokalizuj przebieg instalacji elektrycznej skanerem.
• Zamontuj profile CW 75 z rozstawem co 40 cm, dolny i górny profil UW 75 do podłogi i sufitu.
• Poprowadź rurki PEX/AL/PEX 16 mm w klipsach, zostawiając 50 cm zapasu przy kolektorze.
• Podłącz obieg do rozdzielacza z zaworami regulacyjnymi i przepływomierzami.
• Zamontuj elementy grzewcze przykręcając je do profili wkrętami fosfatowanymi 3,5 × 25 mm co 20 cm.
• Przeprowadź próbę ciśnieniową 6 bar przez 30 minut, udokumentuj protokołem.
• Zamknij ścianę drugą warstwą płyt gk 12,5 mm, szpachluj, maluj lub tapetuj.

Szpatułkowanie zatopionej instalacji wymaga dwóch warstw masy szpachlowej z taśmą zbrojącą na stykach. Pierwsza warstwa ma grubość 3-5 mm, druga po wyschnięciu pierwszej tyle samo. Grubość gotowej ściany wzrasta o 2,5 cm względem standardowej zabudowy gk, co trzeba uwzględnić przy wymiarowaniu ościeżnic i mebli na wymiar.

Checklista „Czy ogrzewanie ścienne wodne w suchej zabudowie jest dla Ciebie?" pozwoli uniknąć błędów decyzyjnych. Zaznacz odpowiedzi, które pasują do Twojej sytuacji:

• Remontowany dom z ograniczonym dostępem do podłogi (np. parkiet gotowy do zachowania).
• Domek jednorodzinny z wentylacją mechaniczną i pompą ciepła w piwnicy.
• Alergia wziewna u domownika, brak tradycyjnych grzejników w projekcie.
• Dostępna ściana wewnętrzna o wysokości minimum 194 cm i szerokości minimum 60 cm.
• Źródło ciepła zdolne do pracy w 28-35°C, najlepiej pompa ciepła lub kocioł kondensacyjny.

Kiedy ogrzewanie ścienne wodne w płycie gk się nie sprawdzi

Ściana pokryta szafkami kuchennymi, regałami bibliotecznymi lub dużymi obrazami nie odda ciepła promieniowanie wymaga kontaktu z otwartą powierzchnią. Co najmniej 70% powierzchni każdego elementu musi pozostać odsłonięte, by uzyskać projektowaną moc. W kuchni kombinacja szafek wiszących i okapu redukuje efektywną powierzchnię ściany o 40-60%, więc tam lepsza będzie podłogówka.

Pomieszczenia o wilgotności powyżej 70% względnej, takie jak łazienki z prysznicem bez wentylacji, stwarzają ryzyko kondensacji na powierzchni płyty. Płyty gipsowo-kartonowe zielone (H2) radzą sobie lepiej, ale w strefie mokrej (do 2,25 m od stropu) wymagana jest dodatkowa hydroizolacja płynną folią. W łazienkach zamiennie stosuje się panele ścienne wodno-elektryczne z matą grzejną, które schną szybciej po intensywnym prysznicu.

Domy z wentylacją grawitacyjną bez modernizacji współpracują ze ścianą wodną słabo. Wymuszony ruch powietrza w kanale ponad 0,3 m/s generuje konwekcję chłodzącą powierzchnię ściany i obniża efektywność o 15-25%. W takiej sytuacji najpierw rozwiąż kwestię wentylacji, a potem inwestuj w ogrzewanie niskotemperaturowe inwestycja wykonana w odwrotnej kolejności przyniesie rozczarowanie.

Wysokie pomieszczenia powyżej 3 m to kolejny przypadek, gdy lepiej sprawdzą się grzejniki lub podłogówka. Fizyka jest prosta: ciepłe powietrze unosi się pod sufit, a ściana grzewcza działa przy podłodze lub na środku ściany, ale nie na całej wysokości. W takim metrażu kominowe kominki akumulacyjne z płaszczem wodnym nadążą lepiej za gradientem temperatury.

Błędy montażowe popełniane najczęściej dotyczą trzech obszarów. Po pierwsze, krzywe prowadzenie rurek bez zachowania minimalnego promienia gięcia powoduje naprężenia mechaniczne i mikropęknięcia po 2-3 sezonach grzewczych. Po drugie, brak izolacji termicznej za ścianą (wełna mineralna 5 cm) powoduje, że 20-30% ciepła ucieka w przegrodę zamiast do pomieszczenia. Po trzecie, brak zaworów regulacyjnych na rozdzielaczu uniemożliwia zbalansowanie przepływu między obiegami i skutkuje przegrzewaniem jednych pokoi oraz niedogrzewaniem innych.

W domach pasywnych z rekuperacją ściana wodna w suchej zabudowie działa wzorowo, ale wyłącznie przy potwierdzeniu w projekcie powierzchni grzewczej. Standard Passive House Institute wymaga, by całkowita powierzchnia grzewcza pokryła 1,5-2 razy większą powierzchnię użytkową niż w konwencjonalnym budownictwie. Realizacja bez projektu cieplnego pozostawia domownika z rachunkami za prąd wyższymi niż w standardzie WT 2017.

Dobór źródła ciepła determinuje nie tylko rachunek, ale i komfort akustyczny. Pompa ciepła pracująca w niskiej temperaturze zasilania z wentylatorem na pierwszym biegu generuje 32-38 dB w odległości metra, podczas gdy kocioł gazowy przy tej samej mocy emituje 48-55 dB. W sypialni nad garażem z kotłownią różnica bywa decydująca dla jakości snu.

Najczęstsze pytania inwestorów

Ile elementów przypada na pokój 16 m² przy standardowej wysokości 264 cm? Przyjmując 2,5 m² na element potrzebujesz sześciu-siedmiu paneli rozmieszczonych na ścianie zewnętrznej lub wewnętrznej działowej. Każdy pobiera około 100 W mocy przy zasilaniu 30°C, co łącznie daje 600-700 W, czyli więcej niż potrzeba przy temperaturze zewnętrznej 0°C. Realnie wystarczą cztery elementy przy temperaturze projektowej -10°C.

Czy można łączyć ogrzewanie ścienne w płycie gk z podłogowym na jednym rozdzielaczu? Tak, ale każdy obieg wymaga indywidualnego zaworu regulacyjnego. Podłogówka pracuje przy wyższym przepływie na metr rurki (0,6-1,0 l/h na metr), a ściana przy niższym (0,3-0,5 l/h). Bez regulacji hydraulicznej jeden obieg odbiera ciepło drugiemu, obniżając efektywność całego systemu.

Jak długo trwa montaż w remontowanym domu 100 m²? Ekipa trzyosobowa potrzebuje 7-10 dni roboczych, z czego dwa dni zajmuje próba ciśnieniowa i obserwacja. Ściana jest gotowa do dalszych prac wykończeniowych natychmiast po ułożeniu płyt, co stanowi przewagę nad mokrymi tynkami wymagającymi 3-4 tygodni schnięcia.

Źródła danych i norm: PN-EN 12831 (obciążenie cieplne budynków), PN-EN 1264-4 (instalacje ogrzewania podłogowego i ściennego), Eurokod 9 (konstrukcje aluminiowe), norma PN-EN ISO 13732-1 (progi nagrzewania dotykowego), Prawo budowlane art. 71 (projekt zamienny). Cenniki paliw i taryf energetycznych: Polskie Sieci Elektroenergetyczne (PSE), Polska Spółka Gazownictwa (PSG) stawki obowiązujące w 2024 r.
