Jak podłączyć ogrzewanie podłogowe do rozdzielacza bez błędów
Masz przed sobą świeżo wylaną wylewkę, a na ścianie wisi jeszcze puste miejsce na rozdzielacz i pytanie, czy dasz radę podłączyć go sam. Spokojnie to ostatni moment, w którym masz pełną kontrolę nad tym, jak ciepło rozłoży się w całym domu. Źle podłączony rozdzielacz potrafi latami udawać, że działa, aż któregoś poranka w sypialni jest lodowato, a w łazience tropikalnie i właśnie wtedy zaczyna się nerwowe szukanie fachowca.
- Przygotowanie instalacji i wybór miejsca na rozdzielacz
- Schemat podłączenia rozdzielacza podłogówki krok po kroku
- Dobór rur i ustawienie przepływów na rotametrach
- Najczęstsze błędy przy podłączaniu rozdzielacza ogrzewania podłogowego
- Kiedy potrzebna grupa mieszająca w instalacji z podłogówką
- Checklista końcowa przed oddaniem instalacji
Przygotowanie instalacji i wybór miejsca na rozdzielacz
Rozdzielacz to niewielka, ale strategiczna część instalacji rozdziela czynnik grzewczy z pojedynczego przyłącza kotła czy pompy ciepła na kilka lub kilkanaście niezależnych pętli ułożonych w podłodze. Mówiąc wprost, każda sekcja Twojego domu dostaje osobny obieg, który można regulować osobno. Dlatego rozdzielacz musi być tam, gdzie do wszystkich pętli prowadzą mniej więcej równej długości rury w przeciwnym wypadku krótsza pętla „kradnie" przepływ dłuższej.
Najlepsze miejsce to ściana korytarzowa lub ściana przy schowku, najczęściej w centrum rzutu domu. Odległość od skrajnej pętli nie powinna przekraczać około 15-18 m przy rurze 16 mm, bo każdy dodatkowy metr to straty ciśnienia i rosnąca hałaśliwość pompy obiegowej. Szafka podtynkowa sprawdza się w korytarzach i łazienkach licuje się ze ścianą i nie zabiera miejsca. Natynkowa lepiej znosi wilgoć piwnicy czy kotłowni, a do tego łatwiej ją później rozbudować.
Zanim zaczniesz wiercić, ustaw poziom. Belka rozdzielacza musi wisieć idealnie poziomo, a osie wylotów powinny pokrywać się z pionową osią rur inaczej przepływomierze rotametrowe pracują nierówno, a gałki regulacyjne wkręcają się ze sporym oporem. Praktyczna zasada: dół szafki powinien kończyć się 30-50 cm nad podłogą, bo wtedy wygodnie reguluje się pokrętła i czyści filtry siatkowe.
Przed pierwszym wierceniem sprawdź, co kryje ściana kanały wentylacyjne, rury kanalizacyjne, przewody 230 V. Rozdzielacz musi wisieć co najmniej 30 cm od gniazdek i puszek elektrycznych poziomo, aby późniejsze serwisowanie było bezpieczne. Gdy już wiesz, gdzie wisi, spakuj wszystkie elementy zestawu: belkę zasilającą z rotametrami, belkę powrotną z wkładkami termostatycznymi, odpowietrzniki automatyczne, zawory odcinające i wsporniki montażowe.
- kołki rozporowe lub śruby M8 do szafki
- poziomica 60 cm
- klucze płaskie 24, 27, 30
- kalibrator i nożyce do rur PEX/PERT/ALUPERT
- złączki zaciskowe 3/4" eurokonus dobrane do średnicy rury
- klucz dynamometryczny 20-35 Nm
Schemat podłączenia rozdzielacza podłogówki krok po kroku
Belka zasilająca to ta z przezroczystymi rotametrami od jej króćców odchodzą rury, którymi gorąca woda wpływa do pętli podłogowych. Belka powrotna zbiera schłodzoną wodę z powrotem do źródła ciepła, a każdy jej króciec zamyka wkładka termostatyczna z siłownikiem albo pokrętłem ręcznym. Wyobraź sobie te dwie belki jako dwie szyny tramwajowe prąd zasilający wchodzi górną, wraca dolną.
Strzałka na belce obok króćca przyłączeniowego wskazuje kierunek przepływu. Wystarczy jeden nieuważny moment, by zasilanie podłączyć jako powrót i odwrócić całą logikę obiegu pompa zaczyna tłoczyć przeciwko nastawom zaworów, a czujnik temperatury na zasilaniu pokazuje wartości, które i tak nic nie znaczą. Dlatego pierwszy fizyczny kontakt z instalacją zacznij od oznaczenia obu stron grubym flamastrem.
Montaż w kolejności technologicznej
Skręć obie belki ze wspornikami montażowymi jeszcze na stole, zanim podejmiesz je na ścianę. Wsporniki powinny rozkładać ciężar symetrycznie, a końcówki belek nie mogą wyginać się pod własnym ciężarem przy długości powyżej 80 cm wstaw trzeci wspornik pośrodku, bo ugięcie przekłada się na nierównomierne wskazania rotametrów.
Zawieszenie szafki na ścianie to etap, na którym poziomica ma najwięcej pracy. Belki muszą siedzieć na jednakowej wysokości, inaczej najdłuższa pętla dostaje więcej ciśnienia niż krótka i to ona pierwsza się przegrzewa. Po ustawieniu szafki dokręć kołki momentem, by po kilku miesiącach pracy nic nie drżało wibracja pompy obiegowej potrafi poluzować źle dokręcony kołek w pustaku ceramicznym.
Przyłącze zasilania wkręć od strony kotła lub pompy ciepła, najczęściej po lewej stronie zestawu. Przed montażem owiś gwinty taśmą teflonową albo użyj pasty uszczelniającej do instalacji grzewczych. Pierwszy obieg najczęściej obsługuje salon zacznij od największej pętli, bo w razie pomyłki kalibracja zajmie Ci mniej czasu przy większych strumieniach niż przy małych.
Każdą pętlę oznacz markerem odpornym na wilgoć bezpośrednio na rurze przy złączce „salon sekcja 1", „łazienka parter", „kuchnia wyspa". Po kilku latach ciężko będzie zgadnąć, która rura jest która, gdy samo zaciskanie złączek zajmuje chwilę. Próba szczelności wykonana od razu po montażu wykryje nieszczelności w ciągu godzin, a nie tygodni od zamknięcia wylewki.
Dobór rur i ustawienie przepływów na rotametrach

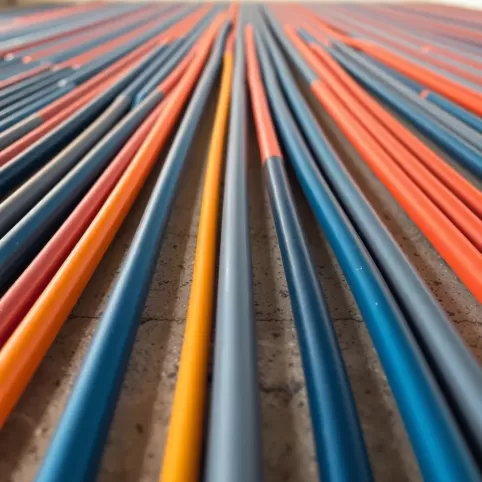

Średnica rury nie jest kwestią gustu wynika z bilansu cieplnego budynku i strat ciśnienia w najdłuższej pętli. W polskim budownictwie jednorodzinnym dominują trzy średnice: 16, 17 i 20 mm, a 25 mm stosuje się przy dużych powierzchniach i wyjściach z rozdzielacza do pionów zbiorczych. Zbyt cienka rura podnosi prędkość przepływu, szumi i szybciej się zużywa od osadów; zbyt gruba wymaga większego oporu hydraulicznego, by woda faktycznie się po niej ruszyła.
| Powierzchnia ogrzewana | Średnica zasilania | Typ rury |
|---|---|---|
| do 80 m² | 16 mm | PEX 16×2 lub PERT/Al 16×2 |
| 80-140 m² | 17 mm | PERT/Al 17×2 lub PEX 16×2 |
| 140-220 m² | 20 mm | PERT 20×2 lub PEX 20×2 |
| powyżej 220 m² lub kolektory | 25-32 mm | PEX 25×3.5 lub wielowarstwowa 32×3 |
Rura wielowarstwowa PERT/Aluminium/PERT ma najniższy współczynnik rozszerzalności cieplnej 0,025 mm/m·K wobec 0,12 mm/m·K w zwykłym PEX. To ważne, gdy część trasy wychodzi ze ściany i wchodzi w wylewkę mniejszy „oddech" rury oznacza mniejsze naprężenia na złączkach i dłuższą żywotność połączenia. Koszt kompletnego zestawu rozdzielaczowego wraz z rurą oscyluje w granicach 120-180 zł/m² ogrzewanej powierzchni, zależnie od średnicy i producenta rury.
Każda pętla otrzymuje własny przepływ ustawiany na rotametrze przezroczystej rurce z pływakiem na belce zasilającej. Wartość odczytuje się ze skali w litrach na minutę; producent w paszporcie instalacji podaje tabelę optymalnych przepływów dla każdej sekcji. Pomieszczenia o dużych stratach ciepła łazienki, kuchnie narożne potrzebują więcej, sypialnie mniej. Typowe ustawienia domowe:
| Pomieszczenie | Przepływ orientacyjny |
|---|---|
| salon 25-35 m² | 2,5-3,5 l/min |
| sypialnia 12-18 m² | 1,2-2,0 l/min |
| łazienka z prysznicem | 2,8-3,5 l/min |
| kuchnia 10-15 m² | 1,5-2,2 l/min |
| korytarz, garderoba | 0,8-1,2 l/min |
Przepływ jest odwrotnie proporcjonalny do różnicy temperatur zasilania i powrotu. Obracając pierścień rotametru w prawo, ograniczasz przepływ, a różnica temperatur rośnie układ staje się bardziej „powolny", ale za to z niższą temperaturą wody, co jest właśnie celem ogrzewania podłogowego. Przegrzanie następuje szybciej, niż się wydaje: przy temperaturze zasilania powyżej 45°C drewno dębowe zaczyna pracować, a klej wielu wykładzin mięknie.
Ustawienia, które naprawdę mają znaczenie
Pierwszy montaż warto powierzyć fachowcowi, ale samodzielna korekta przepływów w kolejnych sezonach to Twoja codzienna praca. Łap moment, gdy dom jest już nagrzany i stabilny zazwyczaj 72 godziny po pierwszym uruchomieniu i reguluj pokoje, w których temperatura odbiega od planu o więcej niż 1,5°C. Zbyt zimno otwierasz rotametr o działkę; zbyt ciepło zamykasz. Po każdej zmianie odczekaj 6-8 godzin, bo wylewka ma dużą bezwładność.
Najczęstsze błędy przy podłączaniu rozdzielacza ogrzewania podłogowego
Jeden z najłatwiejszych błędów to montaż zasilania i powrotu zamiennie układ działa, ale logika regulacji się odwraca i cała tablica nastaw idzie w piach. Kolejny grzech to pominięcie zaworów odcinających na każdej belce bez nich nie odcięcie pojedynczej pętli bez spuszczania całej instalacji. Trzecia grupa wpadek to niewłaściwe zaciskanie złączek, prowadzące do powolnych, niewidocznych gołym okiem wycieków.
| Błąd | Skutek | Rozwiązanie |
|---|---|---|
| Zamiana zasilania z powrotem | odwrócone działanie siłowników, grzanie nie tam, gdzie trzeba | oznaczyć obie belki przed montażem, sprawdzić strzałki przepływu |
| Brak zaworu odcinającego na belce | awaria pojedynczej pętli wymaga spuszczenia całego systemu | montaż zaworów kulowych 3/4" po obu stronach szafki |
| Źle dobrany przepływomierz (rotametr) | skoki ciśnienia, szum, brak regulacji w małych pętlach | dobór rotametru do zakresu 0,5-5 l/min dla pętli 16 mm |
| Mieszanie rur PEX i PERT/Al na jednym rozdzielaczu | różne współczynniki rozszerzalności, rozszczelnienia po 3-5 latach | trzymać jeden typ rury na całej instalacji |
| Brak odpowietrznika automatycznego | pęcherze powietrza blokują rotametry, szum w instalacji | montać odpowietrznik na najwyższym punkcie belki zasilającej |
| Zbyt ciasne łuki rur przy wypłynięciu z wylewki | załamanie przekroju, głośna praca, brak przepływu | promień gięcia minimum 5× średnica zewnętrzna rury |
Próba szczelności wykonana na zimno nie powie nic o późniejszej pracy przy temperaturze 40-55°C. Dlatego po napełnieniu układu wodą i pozostawieniu go pod ciśnieniem 0,4 MPa przez 24 godziny, drugą próbę przeprowadź już po uruchomieniu i nagrzaniu. Dopiero te dwie próby łącznie dają gwarancję, że złączki pracują stabilnie w pełnym zakresie.
Kiedy potrzebna grupa mieszająca w instalacji z podłogówką
Podłogówka potrzebuje wody o temperaturze niższej niż grzejniki zazwyczaj 30-45°C zamiast 55-75°C. Jeśli źródło ciepła pracuje w tej niskiej temperaturze, grupa mieszająca nie jest potrzebna. Pompa ciepła powietrze-woda dostarcza wodę o 30-38°C, gruntowa o 28-35°C, kocioł kondensacyjny przy krzywej pogodowej często w podobnych zakresach. W takich przypadkach zawór mieszający byłby zbędnym oporem hydraulicznym.
Inaczej wygląda sytuacja z kotłem stałopalnym na drewno lub węgiel, gdzie woda na wyjściu ma stabilne 65-80°C i nie da się jej obniżyć inaczej niż przez mieszanie z chłodniejszą wodą powrotną. Zawór trójdrogowy lub czterodrogowy z pompą mieszającą chroni wylewkę, podnosi komfort i pozwala w pełni wykorzystać wysoką sprawność takiego kotła. Wspomnij o tym instalatorowi, gdy opisujesz projekt to jeden z tych momentów, w których doświadczenie praktyka ratuje kosztowną pomyłkę.
Nowoczesne kotły gazowe kondensacyjne posiadają fabryczne funkcje regulacji temperatury zasilania w zależności od krzywej grzewczej. Jeśli sterownik dopuszcza tryb „podłogówka", grupa mieszająca może być zbędna. Warto jednak zostawić obejście awaryjne zawór mieszający przydaje się przy modernizacji, gdy do istniejącej instalacji dołączasz nowy obieg podłogowy.
Kiedy wzywać fachowca
Próba ciśnieniowa to nie jest etap do nauki metodą prób i błędów. Większość producentów rur warunkuje gwarancję protokołem podpisanym przez osobę z odpowiednimi uprawnieniami. Podobnie regulacja rotametrów po pierwszym uruchomieniu to wygodna czynność do wykonania samodzielnie, ale w obecności instalatora, który zweryfikuje krzywą grzewczą i wprowadzi poprawki do automatyki.
Gaz, prace spawalne i interwencje przy instalacjach z czynnikiem pod ciśnieniem zostawiasz osobom z uprawnieniami SEP, a prace projektowe przy doborze średnic i rozdziału hydraulicznego projektantowi sanitarnemu. Wykonawca z uprawnieniami budowlanymi w specjalności instalacyjnej powinien nadzorować całość montażu rozdzielacza w ramach odbioru instalacji.
Checklista końcowa przed oddaniem instalacji
- Rozdzielacz zamontowany poziomo, z dostępem serwisowym, na wysokości 30-50 cm nad podłogą
- Zasilanie i powrót oznaczone, zgodne ze strzałkami przepływu
- Każda pętla opisana markerem odpornym na wilgoć
- Zawory odcinające zamontowane po obu stronach zestawu
- Odpowietrznik automatyczny na najwyższym punkcie
- Przepływy ustawione wg tabeli producenta
- Próbne ciśnienie 0,4 MPa utrzymane minimum 24 godziny
- Protokół próby szczelności podpisany przez osobę z uprawnieniami
- Schemat instalacji wklejony do wnętrza szafki rozdzielacza
- Instrukcja serwisowa dostępna dla domowników
Gdy domownik puka do szafki rozdzielacza po kilku miesiącach, pytając o ciepłą podłogę w łazience, niech nie musisz sięgać po telefon do instalatora. Prawidłowe podłączenie ogrzewania podłogowego do rozdzielacza to nie kwestia szczęścia to konkretna sekwencja decyzji, które podejmujesz świadomie, krok po kroku, w kolejności opisanej wyżej. Trzymanie się tej listy, korzystanie z tabel doboru rur i przepływów, dokumentowanie każdej pętli to Twój sposób na ciepłą podłogę, która grzeje tam, gdzie chcesz, przez kolejne dekady.
Źródła i normy: PN-EN 1264 „Ogrzewanie podłogowe instalacje i komponenty", PN-EN 12831 „Metoda obliczania obciążenia cieplnego budynków", Warunki Techniczne 2021 (Dz.U. 2022 poz. 1225, w załączniku dotyczącym instalacji grzewczych), dokumentacja techniczna producentów rozdzielaczy (np. informacje serwisowe dostępne na stronach autoryzowanych dystrybutorów systemów ogrzewania podłogowego), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
