Pompy ślimakowe do tynków gipsowych – jak wybrać i nie przepłacić?

Gdy tynk gipsowy zaczyna twardnieć w wężu, a ekipa stoi z pustymi kielniami, problem rzadko leży w zbyt wolnym mieszaniu. Znacznie częściej winowajcą jest urządzenie, które nie nadąża z podawaniem mieszanki pod stałym ciśnieniem. Pompy ślimakowe do tynków gipsowych rozwiązuje się nie przez mocniejszy silnik, lecz przez dobór ślimaka do lepkości zaprawy i średnicy węża. Kto raz zobaczył, jak rotor w statorze wypycha gips jednorodnym strumieniem bez pulsacji, ten nie wraca już do ręcznego podawania. Poniżej zebrałem konkretne dane techniczne, zakresy wydajności od 5 do 80 l/min, ciśnienia do 30 bar oraz realne scenariusze z budowy, które pozwalają dobrać sprzęt do skali przedsięwzięcia, zamiast przepłacać za nadmiar mocy lub oszczędzać na parametrach, które zemści się pierwszego dnia pracy.

• Budowa i zasada działania pompy ślimakowej
• Najlepsze modele pomp ślimakowych do tynków gipsowych
• Kluczowe parametry techniczne przy wyborze pompy
• Konserwacja i eksploatacja pomp ślimakowych na budowie

Budowa i zasada działania pompy ślimakowej

Sercem każdej pompy ślimakowej do tynków gipsowych jest para rotor-stator, czyli obracający się metalowy wał ze spiralnym uzwojeniem zamknięty w elastycznej gumowej tulei. Gdy rotor się kręci, jego kształt nieprzerwanie przesuwa porcje zaprawy wzdłuż osi, wypychając je pod ciśnieniem przez wąż tłoczny. Dzięki temu mieszanka nie jest rozdrabniana ani napowietrzana, co ma znaczenie przy gipsie, gdzie każdy dodatkowy pęcherzyk powietrza osłabia przyczepność do podłoża.

Stator to tuleja wykonana z gumy nitrylowej lub poliuretanu, której wewnętrzna spirala ma podwojony skok względem rotora. Taka geometria sprawia, że każdy obrót przesuwa materiał o dwie długości skoku, a komory między zwojami pełnią rolę uszczelnienia hydraulicznego. Jeśli tuleja się zużyje, ciśnienie spada, mieszanka cofa się do leja, a na ścianie pojawiają się zaciągnięcia. Dlatego żywotność statora, zwykle 300-800 roboczogodzin, jest pierwszym kosztem eksploatacji, nie rotor.

Nad zespołem tłoczącym znajduje się kosz zasypowy z mieszadłem, który rozdziela bryły zaprawy i chroni ślimak przed kamykami większymi niż 3-4 mm. Wąż ssący w modelach stacjonarnych pobiera gotową mieszankę z mieszalnika, a w wersjach mobilnych materiał wpada bezpośrednio z kosza. Całość osadzona jest na ramie ze stali profilowej, często z kołami pneumatycznymi, które pozwalają przestawić maszynę między pomieszczeniami bez dźwigania.

Układ napędowy to zazwyczaj silnik elektryczny 4-7 kW lub wysokoprężny diesla spełniający normę Stage V. Przekładnia redukuje obroty do 100-300 obr/min, bo przy wyższych prędkościach gips zaczyna się nagrzewać i tracić urabialność. Sterowanie odbywa się przez prosty panel z manometrem i pokrętłem wydajności, choć nowsze konstrukcje mają już falownik, który płynnie reguluje obroty bez skoków ciśnienia.

Warto zapamiętać jedną zasadę: pompa ślimakowa do tynku gipsowego nie jest pompą ciśnieniową do betonu. Różnica tkwi w luzie między rotorem a statorem. W tynkach luz wynosi około 0,1-0,3 mm, co pozwala tłoczyć mieszanki o uziarnieniu do 4 mm bez pulsacji. W modelach do betonu luz rośnie do 1 mm, bo tam liczy się wydatek, nie gładkość strumienia. Pomylenie tych urządzeń kończy się przestojem albo rozerwaniem tulei po pierwszym dniu.

Uwaga: nigdy nie tłocz suchej mieszanki. Stator bez ciągłego filmu cieczy nagrzewa się powyżej 90°C w ciągu dwóch minut, a guma zaczyna pęcznieć. Skutek to pęknięcie tulei i koszt wymiany rzędu kilkuset złotych, którego można uniknąć, zalewając układ wodą przed uruchomieniem.

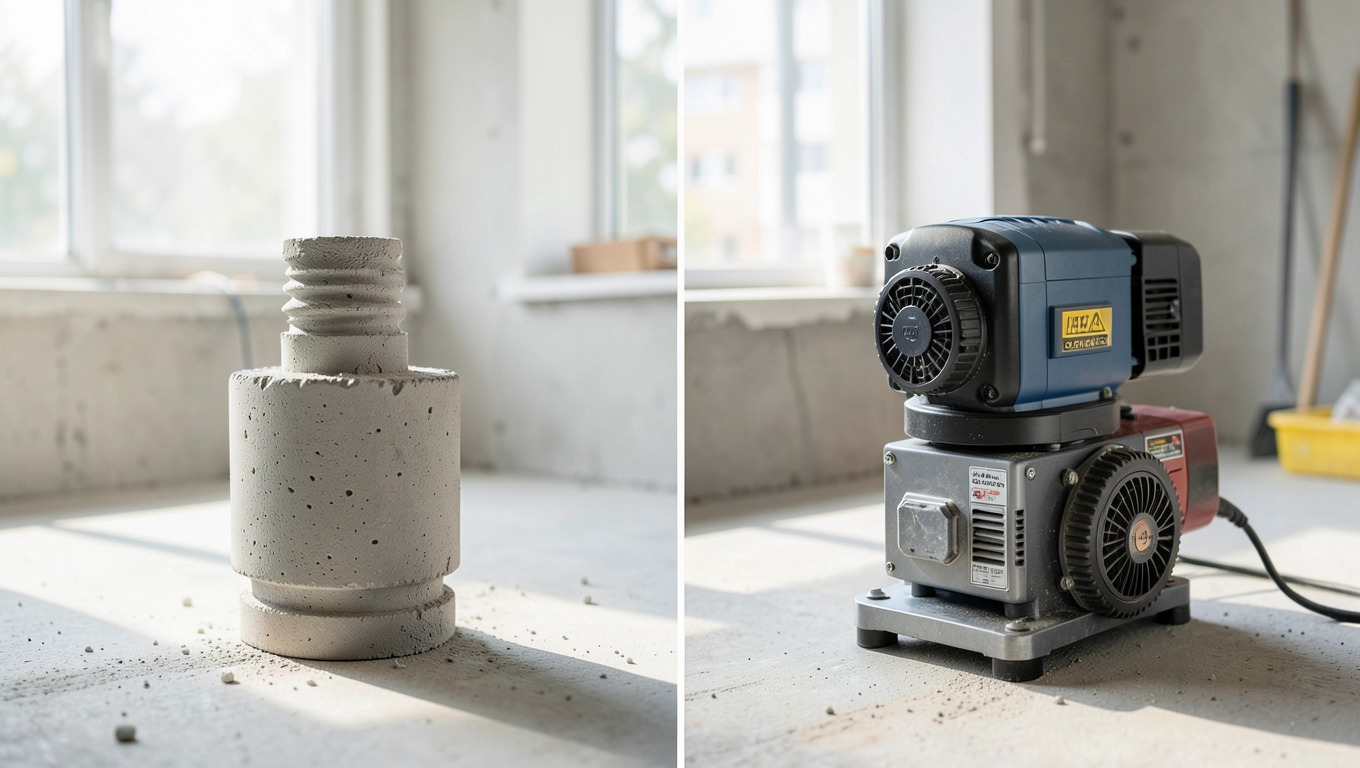

Najlepsze modele pomp ślimakowych do tynków gipsowych

Dobór modelu zaczyna się od skali robót. Dla ekipy dwuosobowej wykańczającej mieszkanie wystarczy kompakt z wydajnością 5-15 l/min. Dla firmy tynkującej całe piętra osiedla potrzeba już maszyny 30-60 l/min, która obsłuży dwóch-trzech aplikatorów jednocześnie. Poniższa tabela porównuje pięć konstrukcji, które najczęściej pojawiają się na polskich budowach.

SP 11 to najmniejsza konstrukcja z tej rodziny, często wybierana przez ekipy remontowe. Jej wydajność 5-25 l/min wystarcza do nałożenia 80-120 m² tynku gipsowego w warstwie 10 mm na jednym dniu roboczym. Urządzenie mieści się w bagażniku vana i waży niecałe 230 kg, więc dwóch pracowników wjedzie nim po schodach bez dźwigu. Ciśnienie 25 bar pozwala tłoczyć mieszankę na odległość 30 m w poziomie lub 15 m w pionie, co pokrywa większość klatek schodowych w blokach.

SP 20 przesuwa granicę zastosowań w stronę domów jednorodzinnych i większych mieszkań. Wydajność do 40 l/min oznacza, że jeden agregat obsłuży dwóch tynkarzy z dyszami 10 mm, każdy pokrywający około 60 m² na zmianę. Silnik 5,5 kW dobrze radzi sobie z mieszankami o wyższej lepkości, a wzmocniona przekładnia wytrzymuje cykliczne obciążenia przy długich wężach do 40 m. Waga 340 kg wymaga już wózka widłowego przy rozładunku.

SP 25 jest wyborem dla firm realizujących kontrakty na osiedlach. Wydajność 15-60 l/min pozwala podawać zaprawę trzem-czterem aplikatorom jednocześnie, a ciśnienie 30 bar utrzymuje stabilny strumień nawet przy wężu 60 m. Silnik 7,5 kW z falownikiem umożliwia płynną regulację obrotów, co ogranicza pulsacje na ścianie. Ta klasa maszyny zaczyna się jednak opłacać dopiero powyżej 1500 m² tynku miesięcznie.

S5 EV i S 5 EV/TM to warianty zoptymalizowane pod tynki gipsowe nakładane maszynowo w warstwie 5-15 mm. Mają niższe ciśnienie robocze (20-25 bar), bo przy cienkich warstwach nie trzeba tłoczyć na duże odległości. Za to ich mieszadło w koszu zasypowym pracuje intensywniej, rozbijając bryły suchej zaprawy jeszcze przed podaniem do ślimaka. Efekt to jednorodna masa bez grudek, która na ścianie układa się gładko i nie wymaga długiego zacierania.

Wskazówka: przy tynkach gipsowych lepiej sprawdza się niższe ciśnienie i wyższa wydajność niż odwrotnie. Gips jest plastyczny, więc nie potrzebuje dużego rozpędu, za to źle reaguje na pulsacje, które zostawiają na ścianie fale widoczne po zatarciu.

Modele mobilne na podwoziu kołowym z silnikiem spalinowym dominują na budowach zewnętrznych, gdzie nie ma dostępu do prądu trójfazowego. Wersje stacjonarne z silnikiem elektrycznym 400 V pracują ciszej i bez spalin, co ma znaczenie w wykończonych wnętrzach oraz na osiedlach z ograniczeniami hałasu. Cena nowego SP 11 zaczyna się od około 18 000 zł netto, SP 20 kosztuje 25 000-32 000 zł, a SP 25 sięga 40 000-55 000 zł. Używane maszyny z przebiegiem do 1500 roboczogodzin można kupić za 40-60% ceny nowego, o ile stator jest w dobrym stanie.

Kluczowe parametry techniczne przy wyborze pompy

Wydajność podawana w litrach na minutę mówi, ile mokrej zaprawy urządzenie przetłoczy przy pełnym obciążeniu. W praktyce rzeczywisty wydatek jest o 10-20% niższy, bo trzeba uwzględnić straty na ssaniu i opory w wężu. Dla tynku gipsowego warstwy 10 mm przyjmij zużycie 11-13 kg suchej mieszanki na metr kwadratowy. Pomnożenie tej wartości przez powierzchnię ścian i podzielenie przez ośmiogodzinną zmianę daje minimalną wydajność, której potrzebujesz.

Ciśnienie robocze wyrażone w barach określa, jak daleko i wysoko możesz tłoczyć mieszankę. Każde 10 m węża poziomego pochłania około 1-2 bar w zależności od średnicy, a każde 5 m pionu dodaje kolejne 2 bar. Jeśli budynek ma cztery piętra, a wąż ma 50 m, szukaj maszyny z minimum 22-25 bar ciśnienia maksymalnego. Przekroczenie tej wartości grozi rozłączeniem złączki w wężu i nieplanowanym sprzątaniem.

Średnica rotora i statora wpływa bezpośrednio na wielkość ziarna, jakie można tłoczyć. Do tynków gipsowych standardem jest rotor D 6-4 (średnica 100 mm, skok 40 mm) obsługujący frakcje do 3 mm. Większe ślimaki D 8-4 (130 mm) przyjmują ziarno do 6 mm, ale kosztem wydajności przy rzadszych mieszankach. Dobranie za dużego rotora do cienkiego tynku powoduje, że komory nie wypełniają się szczelnie i ciśnienie spada.

Moc silnika pozornie wydaje się parametrem decydującym, ale tak naprawdę liczy się moment obrotowy przy niskich obrotach. Silnik 5,5 kW z falownikiem wygra z silnikiem 7,5 kW bez falownika, bo ten pierwszy utrzymuje stałe obroty pod obciążeniem. Sprawdź przy zakupie, czy maszyna ma zabezpieczenie termiczne uzwojeń oraz czujnik przegrzania statora, który wyłącza pompę zanim guma zacznie się palić.

Wielkość ziarna mieszanki to parametr, który decyduje o doborze statora. Producenci oferują tuleje oznaczone literowo: A (do 3 mm), B (do 6 mm), C (do 8 mm). Użycie statora typu A do mieszanki z grubszym piaskiem prowadzi do rysowania rowków na wewnętrznej ściance i utraty szczelności po kilkudziesięciu godzinach. Dlatego przy tynkach gipsowych zawsze trzymaj się oznaczenia zalecanego przez producenta zaprawy.

Norma emisji spalin Stage V obowiązuje dla maszyn z silnikiem diesla od 2021 roku. Starsze modele można jeszcze eksploatować, ale na wielu budowach z certyfikatem BREEAM lub LEED wymagają właśnie Stage V. Filtr cząstek stałych DPF w takich maszynach wymaga okresowej regeneracji, co przy ciągłej pracy na budowie oznacza dodatkowe przestoje. Jeśli pracujesz głównie w miastach, rozważ model elektryczny.

Przed zakupem przejdź przez krótką checklistę, która oszczędzi kilka tysięcy złotych rozczarowania:

• Jaki typ mieszanki będziesz tłoczyć: gipsowa, wapienno-gipsowa, anhydrytowa?
• Ile metrów kwadratowych tynku planujesz dziennie i miesięcznie?
• Czy potrzebujesz mobilności (koła, rama) czy stacjonarności?
• Jak daleko i wysoko sięga najdłuższy wąż na twoich budowach?
• Czy w okolicy jest autoryzowany serwis i magazyn części zamiennych?
• Jakie normy emisji i hałasu obowiązują na twoich kontraktach?

Tabela statorów poniżej pokazuje typy tulei najczęściej spotykane w pompach do tynków gipsowych. Każdy z nich ma inne przeznaczenie i inną żywotność przy danej mieszance.

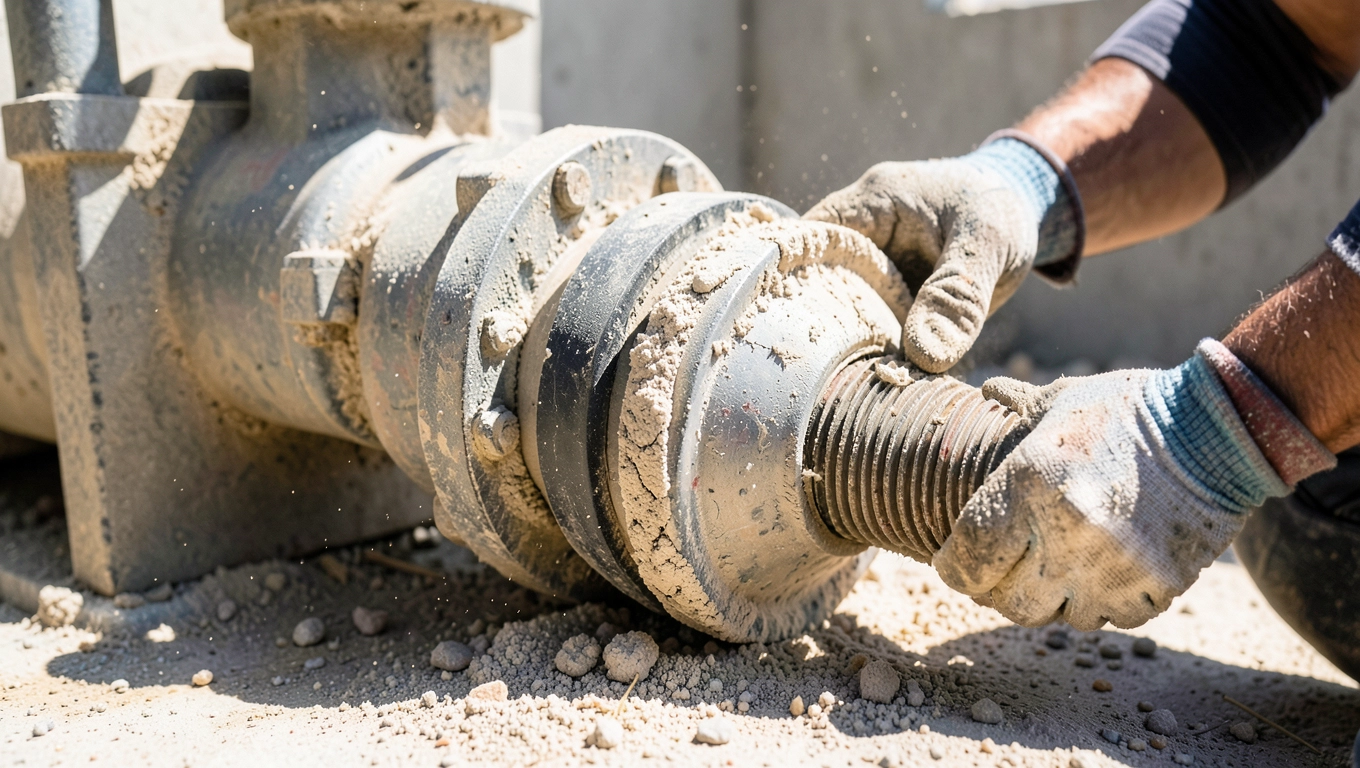

Konserwacja i eksploatacja pomp ślimakowych na budowie

Żywotność statora to pierwszy koszt, który trzeba wliczyć w cenę roboczogodziny pompy. Przy tynku gipsowym tuleja wytrzymuje zwykle 500-800 roboczogodzin, ale tylko wtedy, gdy pracownik czyści układ po każdej zmianie. Pozostawienie zaschniętego gipsu w wężu i statorze powoduje, że twarde kryształy rysują powierzchnię tulei, a ciśnienie zaczyna spadać już po 100 godzinach. Codzienne przepłukanie zimną wodą i przepuszczenie przez układ gąbki czyszczącej zajmuje 15 minut, a oszczędza 600-800 zł na przedwczesnym statorze.

Rotor wymienia się zwykle razem ze statorem, choć jego żywotność jest dwu-trzykrotnie dłuższa. Sprawdzaj co tydzień luz między zwojami rotora a ścianką tulei za pomocą szczelinomierza. Luz powyżej 0,5 mm oznacza, że tuleja jest już zużyta i nawet wymiana samego rotora nie przywróci pełnej wydajności. To mechanizm, który trzeba znać, bo sprzedawcy części czasem sugerują sam rotor, gdy problem leży w tulei.

Po zakończeniu dnia pracy kolejność czyszczenia ma znaczenie. Najpierw zamykasz zawór tłoczny i pozwalasz ciśnieniu spaść do zera. Potem odłączasz wąż od pompy i przepłukujesz go wodą pod ciśnieniem z osobnego kranu. Dopiero wtedy otwierasz kosz zasypowy i usuwasz resztki zaprawy, bo mokry gips w otwartym zbiorniku twardnieje szybciej niż suchy. Piasek i żwirek z dna kosza wybierasz ręcznie, nie wodą, bo trafiają do statora i rysują go od środka.

Najczęstsze awarie wynikają z trzech przyczyn: suchego biegu, zatoru w wężu oraz zużytego statora. Suchy bieg poznasz po gwałtownym skoku temperatury na obudowie i zapachu spalenizny. Zator objawia się skokiem ciśnienia na manometrze powyżej wartości roboczej przy jednoczesnym spadku wydatku. Zużyty stator daje powolny spadek ciśnienia i cofającą się zaprawę w koszu. Każda z tych sytuacji wymaga innej reakcji, ale wszystkie zaczynają się od natychmiastowego wyłączenia i diagnostyki.

Przechowywanie pompy między sezonami też ma znaczenie. Stator z gumy nitrylowej nie znosi mrozu, bo wilgoć pozostawiona w tulei zamarza i rozrywa ją od środka. Przed zimowaniem należy osuszyć układ sprężonym powietrzem i przechowywać maszynę w pomieszczeniu powyżej 5°C. Silnik diesla wymaga konserwacji zgodnie z instrukcją producenta, najczęściej wymiany oleju i filtrów przed sezonem.

Regulacja ciśnienia powinna odbywać się przez pokrętło na panelu, nigdy przez dławienie węża zaciskiem. Dławienie węża powoduje nierównomierne obciążenie ślimaka i skraca żywotność statora. Jeśli potrzebujesz mniejszego wydatku, zredukuj obroty falownikiem lub użyj mniejszej dyszy aplikacyjnej. To samo dotyczy ciśnienia: regulatory na pompie mają za zadanie utrzymać zadaną wartość, a nie służyć do sterowania wydajnością.

Na koniec warto zapamiętać trzy sygnały ostrzegawcze, które każdy operator powinien znać. Po pierwsze, jeśli pompa ślimakowa do tynku nagle zaczyna pulsować, sprawdź szczelność złączek w wężu. Po drugie, gdy wydajność spada bez zmiany ciśnienia, wymień stator, bo tuleja straciła szczelność. Po trzecie, gdy silnik elektryczny grzeje się powyżej 70°C, sprawdź wentylację obudowy i czy otwory chłodzące nie są zatkane pyłem gipsowym. Reakcja w ciągu pierwszych pięciu minut decyduje o tym, czy awaria kosztuje 200 zł czy 4000 zł.

Wskazówka eksploatacyjna: po każdej zmianie przeprowadź trzy próby: test ciśnienia statycznego (zamknięty zawór, 30 sekund), test przepływu (otwarty zawór, odczyt na manometrze) oraz test temperatury obudowy statora (dotyk dłonią, poniżej 50°C to norma). Trzy odczyty zajmują minutę, a pokazują stan maszyny lepiej niż jakikolwiek przegląd.

Dobór pompy ślimakowej do tynków gipsowych to decyzja na lata, nie na jeden sezon. Inwestycja w model o jeden rozmiar za duży zwraca się szybciej niż nieplanowane przestoje modelu dopasowanego na styk. Warto przy wyborze pytać o dostępność serwisu i części zamiennych w promieniu 100 km od bazy firmy, bo każdy dzień przestoju maszyny to kilka tysięcy złotych utraconego przychodu ekipy. Skontaktuj się w sprawie doboru pompy pod twoje warunki pracy i sprawdź termin dostawy wybranego modelu.

Źródła danych i norm: katalogi techniczne producentów pomp ślimakowych (Putzmeister, PFT, m-tec), norma PN-EN 12151 dotycząca maszyn do podawania mieszanek budowlanych, dyrektywa UE 2016/1628 (Stage V) w sprawie emisji zanieczyszczeń z silników spalinowych maszyn niedrożnych, oraz instrukcje ITB dotyczące tynków gipsowych maszynowych. Strony referencyjne: putzmeister.com, pft.eu, m-tec.com, norma PN-EN 12151, dyrektywa 2016/1628/WE.
