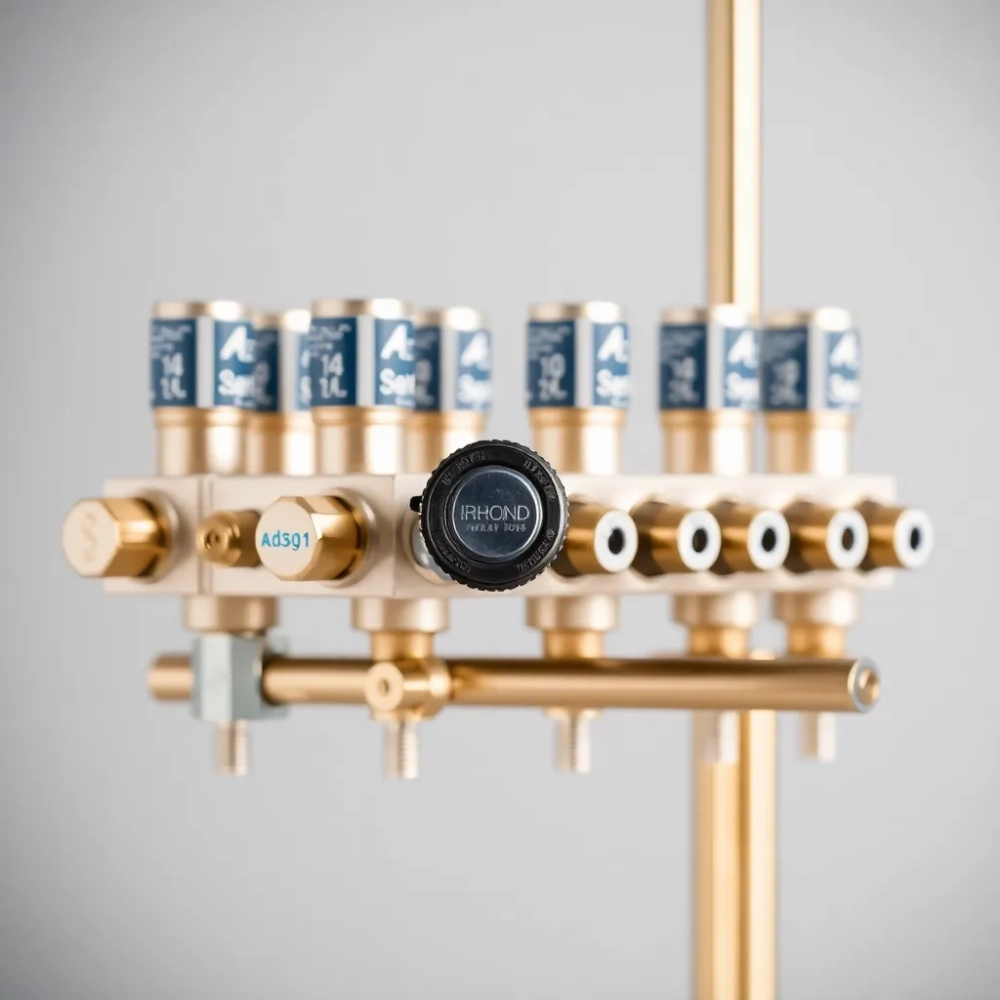

Rozdzielacz do ogrzewania podłogowego 14 obwodów

Z jakiego materiału wykonuje się rozdzielacz 14-obwodowy?

Producent oferuje dwie wersje wykonania: mosiężną i ze stali nierdzewnej. Mosiądz M60 (CuZn40Pb2) gwarantuje doskonałą odporność na korozję w kontakcie z wodą grzewczą, której pH oscyluje między 8 a 10. Stal nierdzewna 1.4301 (AISI 304) wygrywa tam, gdzie istnieje ryzyko stosowania glikolu w wysokim stężeniu nie reaguje z substancjami antykorozyjnymi dodawanymi do mieszanki.

Decydując się na mosiężny rozdzielacz do ogrzewania podłogowego 14 obwodów, zyskujesz lepszą obrabialność gwintów i łatwiejsze uszczelnienie połączeń za pomocą taśmy PTFE. Wersja ze stali nierdzewnej wymaga dokładniejszego doboru uszczelek zwykła pasta uszczelniająca nie wystarczy przy połączeniach kołnierzowych.

Grubość ścianki korpusu wynosi minimum 3 mm w obu wariantach. Ta wartość nie jest przypadkowa normy PN-EN 1264 oraz wytyczne Instytutu Techniki Budowlanej wymagają, aby rozdzielacze podłogowe wytrzymywały próbę ciśnieniową przy 1,5-krotności ciśnienia nominalnego przez 15 minut bez żadnych przecieków.

Dowiedz się więcej o Jak odpowietrzyć ogrzewanie podłogowe na rozdzielaczu

Elementy złączne śruby montażowe i nakrętki wykonane są ze stali ocynkowanej stopniowej, co minimalizuje ryzyko zakleszczenia w mosiężnych gwintach przy wielokrotnym odkręcaniu. Gumki tłumiące z kauczuku EPDM (eter dia-etylen-propylenowy) tłumią drgania przenoszone na ściany nośne, co ma znaczenie w budynkach wielorodzinnych, gdzie wymagana izolacyjność akustyczna przekracza 55 dB.

Jakie są parametry robocze rozdzielacza 14-obwodowego?

Maksymalne ciśnienie robocze to 6 barów, przy czym producent podaje ciśnienie rozrywające na poziomie 24 barów. Wartość ta wynika z zastosowania współczynnika bezpieczeństwa wynoszącego 4 zgodnie z wymaganiami dyrektywy ciśnieniowej PED 2014/68/UE dla urządzeń grzewczych kategorii I.

Zakres temperatury pracy rozciąga się od -10°C do +95°C. Dolna granica ma znaczenie przy rozruchu systemu zimą, gdy nośnik ciepła może być jeszcze schłodzony do temperatury otoczenia. Górna granica uwzględnia sytuacje awaryjne, w których temperatura kotła przekracza nominalne 80°C.

Podobny artykuł Rozdzielacz do ogrzewania podłogowego 10 obwodów

Przyłącza rozdzielacza dostępne są w trzech rozmiarach: 3/4 cala, 1 cal oraz 1 1/4 cala. Dobór średnicy uzależnia się od przepływu nominalnego całego obiegu. Dla instalacji 14-obwodowej w domu jednorodzinnym standardem jest przyłącze 1 cala, które przy prędkości przepływu 0,5 m/s generuje stratę ciśnienia poniżej 5 kPa na każdej sekcji rozdzielacza.

Rotametry montowane na belce powrotnej pozwalają na precyzyjną regulację przepływu w zakresie 0,5-5 l/min na obwód. Skala rotametru jest podzielona na 50 działek, co umożliwia wyregulowanie każdego obiegu z dokładnością do 0,1 l/min wystarczającą, aby wyrównać różnice temperatur między pokojami do 1°C.

Automatyczny odpowietrznik montowany w najwyższym punkcie belki gorącej wypuszcza powietrze bezobsługowo. Jego szczelność testowano przy ciśnieniu 10 barów więc nie grozi mu rozszczelnienie nawet przy chwilowym wzroście ciśnienia w sieci.

Zobacz także Zawór do rozdzielacza ogrzewania podłogowego

Ile obwodów można podłączyć do rozdzielacza podłogówki?

Model 14-obwodowy obsługuje dokładnie 14 niezależnych pętli grzewczych. Nie ma fizycznej możliwości rozbudowy bez wymiany całego zestawu belki gorąca i zimna są fabrycznie skręcone i nie przewidują dodatkowych króćców.

Przy projektowaniu instalacji warto przyjąć, że jeden obwód pokrywa średnio 10-15 m² powierzchni użytkowej przy standardowym rozstawie rur 15 cm. Przy większym skoku (20 cm) powierzchnia ta wzrasta do 18-22 m², ale rośnie też temperatura powrotu, co obniża efektywność systemu.

Dla domu o powierzchni 150 m² z czterema strefami użytkowymi rozdzielacz 14-obwodowy zapewnia zapas mocy regulacyjnej można podzielić strefę dzienną na 5 obwodów, sypialnie na 4, a łazienki na osobne pętle z wyższą temperaturą zasilania. Taki podział eliminuje problem nadmiernego przegrzewania pomieszczeń peryferyjnych.

Każdy obwód wymaga osobnego zaworu termostatycznego na belce gorącej oraz rotametru na belce powrotnej. Bez regulacji indywidualnej niemożliwe jest wyrównanie temperatur pętla bliżej kotła zawsze otrzymuje więcej ciepła, jeśli wszystkie zawory są otwarte w tym samym stopniu.

Elementy montażowe i wyposażenie dodatkowe

Standardowy zestaw zawiera uchwyty montażowe przystosowane do szyn DIN o szerokości 35 mm. Pozwalają na zamocowanie rozdzielacza w rozdzielnicowej szafie lub bezpośrednio na ścianie wymiary otworów w uchwytach odpowiadają normie PN-EN 60715 dotyczącej systemów wsporczych dla urządzeń elektrycznych i automatyki.

Gumki tłumiące montuje się między uchwytem a korpusem, co eliminuje mostki akustyczne. Ich twardość Shore A wynosi 60 jednostek wystarczająco miękkie, by wchłonąć drgania, a zarazem sztywne, by utrzymać stabilność pozycji rozdzielacza podczas obsługi zaworów.

Śruby montażowe M8×40mm ze stali nierdzewnej A2 zapewniają moment dokręcenia do 25 Nm bez ryzyka zerwania gwintu w mosiężnym korpusie. Dla porównania, śruby ze stali węglowej przy takim momencie powodują mikroodkształcenia powierzchni styku.

Opcjonalne wyposażenie obejmuje zawory mieszające z siłownikami termicznymi, które pozwalają na automatyczne ograniczenie temperatury powrotu. Jest to szczególnie istotne przy współpracy z kotłami kondensacyjnymi, które osiągają najwyższą sprawność przy temperaturze powrotu poniżej 55°C.

Montaż i eksploatacja co musisz wiedzieć przed zakupem

Rozdzielacz montuje się na wysokości minimum 60 cm od posadzki, aby zapewnić swobodny dostęp do rotametrów i zaworów odpowietrzających. Przy niższym zamontowaniu wymiana wkładów filtracyjnych czy obsługa zaworów staje się karkołomna.

Przed uruchomieniem obiegu konieczne jest przepłukanie instalacji wodą z dodatkiem środka antykorozyjnego. Resztki opiłków miedzianych powstałe przy gwintowaniu rychło zapychają rotametry to najczęstsza przyczyna nierównomiernego przepływu w pierwszych tygodniach eksploatacji.

Przegląd techniczny rozdzielacza należy przeprowadzać co 24 miesiące zaleca to zarówno producent, jak i normy branżowe. Przegląd obejmuje kontrolę szczelności połączeń, sprawdzenie stanu uszczelek EPDM pod kąkiem twardnienia oraz kalibrację rotametrów względem wzorca przepływu.

Uszkodzenia mechaniczne gwintów przyłączeniowych stanowią ponad 30% reklamacji zgłaszanych w pierwszym roku użytkowania. Wynikają one najczęściej z niedokładnego docięcia rury przyłączeniowej lub stosowania niewłaściwych uszczelek płaskie podkładki gumowe nie nadają się do gwintów stożkowych.

Porównanie modeli i wariantów cenowych

W tabeli poniżej zestawiono trzy najczęściej spotykane konfiguracje rozdzielacza 14-obwodowego dostępne na rynku polskim bez podawania marek, bo to konkretne parametry decydują o jakości.

Parametr Wariant podstawowy Wariant ze stali nierdzewnej Wariant z mieszaczem
Materiał korpusu Mosiądz M60 Stal nierdzewna 1.4301 Mosiądz M60
Ciśnienie robocze 6 barów 6 barów 6 barów
Zakres temperatury -10 do +95°C -10 do +95°C -10 do +95°C
Wyposażenie Rotametry, odpowietrznik Rotametry, odpowietrznik Rotametry, odpowietrznik, zawór mieszający
Orientacyjne widełki cenowe 1 800-2 200 PLN 2 400-2 900 PLN 3 100-3 700 PLN

Wybór wariantu podstawowego sprawdza się w standardowych instalacjach z kotłem niskotemperaturowym (70-80°C). Wersja nierdzewna uzasadnia się przy glikolu proplynowym jako nośniku ciepła. Wariant z mieszaczem to wybór dla posiadaczy kotłów wysokotemperaturowych, którzy chcą precyzyjnie kontrolować temperaturę podłogi.

Na co zwrócić uwagę przy zakupie rozdzielacza 14-obwodowego

Przed dodaniem do koszyka sprawdź, czy belki rozdzielacza są fabrycznie skręcone luzy między sekcjami przekraczające 0,5 mm to gotowy przepis na przeciek po kilkunastu cyklach grzewczych. Drobiazg, który w sklepie wygląda niewinnie, po uruchomieniu systemu generuje koszty naprawy tynków i wymiany izolacji podłogowej.

Rotametry powinny mieć czytelną skalę wydrukowaną techniką sitodruku atramenty ceramiczne nie blakną pod wpływem promieniowania UV, co ma znaczenie, gdy szafa rozdzielacza stoi przy oknie.

Kompletność zestawu uchwyty, gumki tłumiące, śruby to pozorny detal. W praktyce różnica między pełnym wyposażeniem a brakami może oznaczać dodatkowy wydatek rzędu 150-250 PLN na elementy, które powinny być w cenie.

Zweryfikuj deklarację zgodności z normą PN-EN 1264-4. Bez tego dokumentu rozdzielacz nie może być legalnie stosowany w instalacjach podłogowych na terenie Polski nawet jeśli sprzedawca oferuje dostawę jutro.

Wskazówka praktyczna: Przy zakupie przez internet poproś sprzedawcę o zdjęcie konkretnej partii magazynowej, nie ilustracji katalogowej. Rozdzielacze z różnych dostaw potrafią różnić się odcieniem wykończenia powierzchni mosiądz z różnych wytopów ma odmienną barwę, co nie wpływa na funkcjonalność, ale pozwala ocenić, czy otrzymasz towar z bieżącej produkcji, czy zalegający w hurtowni od lat.

Jeśli instalacja obejmuje więcej niż 14 obwodów, potrzebujesz rozdzielacza o większej pojemności lub drugiego modułu rozszerzeniowego. Pamiętaj, że kaskadowe łączenie dwóch rozdzielaczy wymaga osobnego zaworu różnicowego, który wyrównuje ciśnienie między obiegiem pierwotnym a wtórnym.
