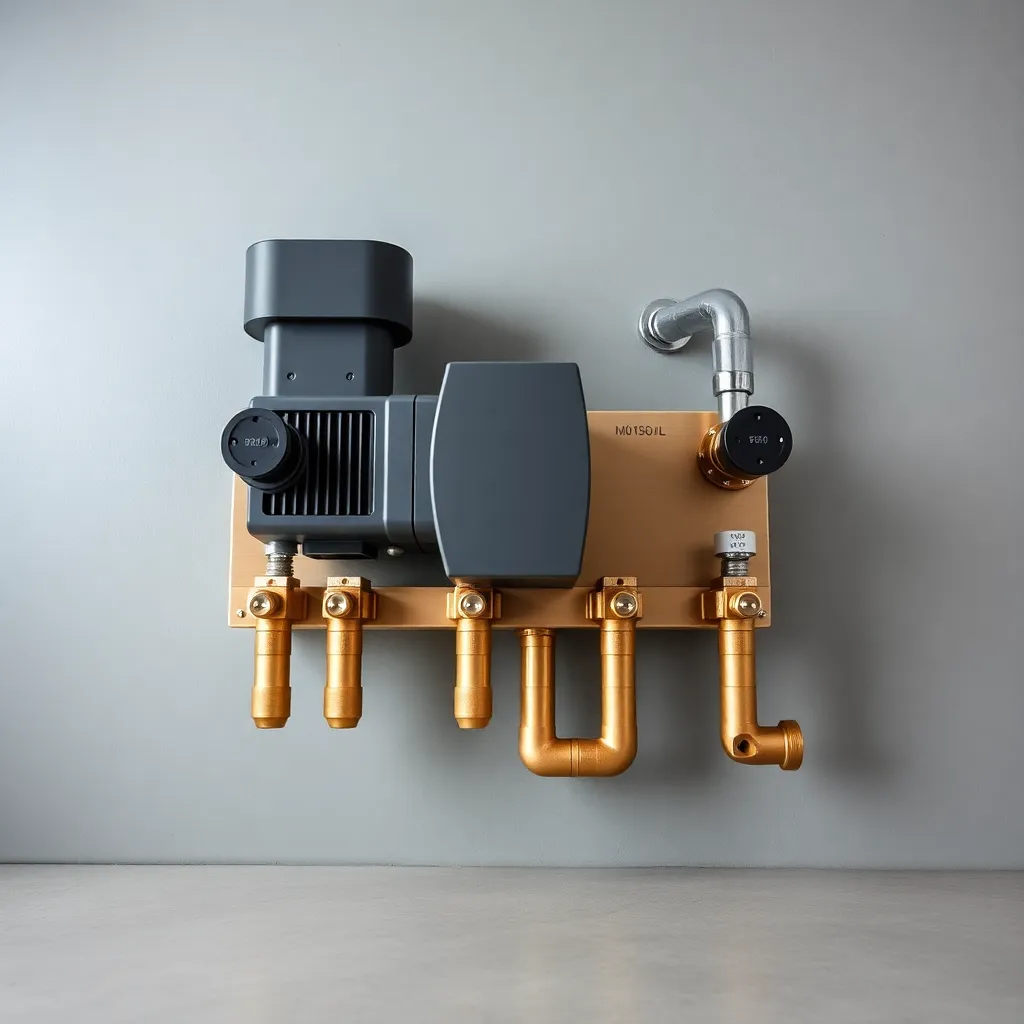

Rozdzielacz ogrzewania podłogowego z pompą gotowy do montażu

Podłogówka wymaga wody o temperaturze 35-40°C, a kocioł dostarcza 60-70°C, więc sam rozdzielacz nie wystarczy. Potrzebujesz jeszcze zaworu mieszającego i pompy, które obniżą temperaturę i wtłoczą czynnik do pętli. Kompletny rozdzielacz ogrzewania podłogowego z pompą rozwiązuje ten problem w jednej obudowie, ale tylko wtedy, gdy zawiera pompę elektroniczną klasy A, trójdrogowy zawór mieszający i rozdzielacz z rotametrami. Zwykły zestaw z pompą stałoobrotową to pozorna oszczędność, która po roku generuje wyższe rachunki i nierównomierne grzanie podłogi.

• Co naprawdę zawiera kompletny zestaw z pompą
• Jak dobrać liczbę obwodów do powierzchni podłogówki
• Grupa pompowa jak to fizycznie działa
• Jaka szafka pod rozdzielacz z grupą pompową
• Montaż zestawu z pompą krok po kroku
• Najczęstsze błędy przy wyborze rozdzielacza z pompą
• Porównanie serii: mosiądz vs stal nierdzewna
• Modernizacja: podłączenie do starego kotła węglowego
• Checklist przed zakupem
• Co wybrać w trzech scenariuszach

Co naprawdę zawiera kompletny zestaw z pompą

Belka rozdzielacza to dopiero połowa układu. Reszta odpowiada za mieszanie, tłoczenie i regulację przepływu w każdej pętli z osobna.

• Rozdzielacz mosiężny lub ze stali nierdzewnej z rotametrami (przepływomierzami) o zakresie 0-5 l/min na obwód, pozwalającymi ustawić dokładny przepływ.
• Pompa elektroniczna klasy A (np. Wilo Yonos PARA lub Grundfos Alpha) o mocy 25/130, zużywająca 3-45 W zamiast 80 W jak stare pompy.
• Trójdrogowy zawór mieszający z siłownikiem (ESBE VTA 372 lub podobny) obniżający temperaturę zasilania.
• Zawory odcinające na powrocie, termometry, automatyczne odpowietrzniki i komplet adapterów PEX 16 do rur.

Norma PN-EN 1264 regulująca ogrzewanie podłogowe wymaga, by temperatura czynnika nie przekraczała 55°C, a zawór mieszający musi zapewniać stabilność ±2°C. Zawór dwudrogowy zamiast trójdrogowego nie daje takiej stabilności, bo przy niskim obciążeniu układ wpada w oscylacje temperaturowe. Trójdrogowy mieszacz utrzymuje stałą proporcję gorącej wody z kotła i chłodnej z powrotu, co chroni rury PEX przed degradacją termiczną i zapewnia równomierne grzanie posadzki.

Jak dobrać liczbę obwodów do powierzchni podłogówki

Podstawowa zasada: jedna pętla obsługuje 10-15 m² przy rozstawie rur 15 cm. Przy rozstawie 20 cm można dojść do 18-20 m², ale rośnie ryzyko efektu „zimnych pasów" między rurami. Za długie pętle (powyżej 100 m) generują zbyt duże straty ciśnienia i pompa nie jest w stanie zapewnić wymaganego przepływu.

Przy domu 120 m² z samą podłogówką na parterze wychodzi zwykle 9-10 obwodów. Ale uwaga: jeśli podłogówka pokrywa tylko część powierzchni, a reszta to grzejniki, liczba obwodów spada proporcjonalnie. W sypialniach i garderobach, gdzie temperaturę utrzymuje się niżej (18-20°C), można zastosować większe pętle 16-18 m², bo różnica temperatur jest mniejsza.

Wzór kontrolny

Liczbę obwodów sprawdzasz dzieląc powierzchnię podłogówki przez średnią długość pętli, czyli 12 m² dla rozstawu 15 cm. Wynik zaokrąglasz w górę, bo lepiej mieć dwa krótsze obwody niż jeden za długi. Jeśli montujesz podłogówkę w kilku pomieszczeniach, każde z nich powinno mieć osobne obwody inaczej nie wyregulujesz temperatury osobno w salonie i sypialni.

Grupa pompowa jak to fizycznie działa

Woda z kotła wchodzi do zaworu mieszającego w temperaturze 65-70°C. Zawór trójdrogowy miesza ją z wodą powrotną z podłogówki (już schłodzoną do około 30°C), uzyskując stabilne 35°C na zasilaniu do rozdzielacza. Pompa elektroniczna tłoczy tę wodę do belki rozdzielacza, skąd przez rotametry trafia do poszczególnych pętli. Rotametry pozwalają ustawić przepływ od 0,5 do 5 l/min na obwód, kompensując różnice długości pętli.

Pompa elektroniczna automatycznie dostosowuje moc do aktualnego oporu instalacji, zużywając 3 W zamiast 80 W przy niskim przepływie. Pompa stałoobrotowa pracuje cały czas na pełnej mocy, marnując prąd i powodując szum w rurach. Przy podłogówce o powierzchni 120 m² roczna oszczędność na prądzie to około 400 zł.

Zawór 2-drogowy vs 3-drogowy

Zawór dwudrogowy działa jak kran: albo przepuszcza gorącą wodę, albo zamyka dopływ. Przy zmiennym obciążeniu (np. gdy słońce dogrzewa salon) zawór cyklicznie się otwiera i zamyka, co prowadzi do oscylacji temperatury o ±5°C. Trójdrogowy zawór utrzymuje stałą proporcję mieszanki, reagując płynnie na zmiany obciążenia. Efekt: temperatura podłogi stabilna w granicach ±1°C.

Jaka szafka pod rozdzielacz z grupą pompową

Sam rozdzielacz 10-obwodowy ma długość około 50 cm, ale pompa i zawór mieszający „zjadają" dodatkowe 20-25 cm po jednej stronie. Szafkę dobierasz zawsze o 4-6 obwodów większą niż potrzebujesz, żeby zostało miejsce na przyłącza, odpowietrzniki i ewentualną rozbudowę.

Szafka podtynkowa sprawdza się przy ścianach murowanych, ale wymaga wykucia wnęki 11-15 cm głębokości. W ścianie kartonowo-gipsowej montujesz szafkę natynkową, bo wnęka osłabiłaby konstrukcję. Pamiętaj o dostępie serwisowym: drzwiczki szafki muszą dawać się łatwo otworzyć, a pompa wymaga okresowego sprawdzania i ewentualnej wymiany po 8-10 latach.

Odstęp od ściany

Szafka powinna wystawać od ściany wewnętrznej minimum 12 cm, żeby zmieściły się kolana przyłączeniowe od strony instalacji. Zbyt płytka szafka (8-10 cm) wymusza ostre łuki rur, co zwiększa straty ciśnienia i utrudnia późniejszy serwis. Przy modernizacji starszego domu, gdzie ściany są nierówne, lepiej wybrać szafkę natynkową z regulowanymi uchwytami.

Montaż zestawu z pompą krok po kroku

Montaż wymaga doświadczenia hydraulicznego, ale przy domu jednorodzinnym i podłogówce 100-150 m² zajmuje jeden dzień roboczy. Najważniejsze to zachować kolejność i nie zapomnieć o odpowietrzaniu.

1. Montaż szafki: Ustawiasz ją pionowo, kotwisz do ściany kołkami rozporowymi, sprawdzasz poziomicą. Wnęka podtynkowa musi mieć zapas 2 cm z każdej strony na tynkowanie.
2. Zawieszenie rozdzielacza: Belkę z rotametrami montujesz na uchwytach szafki, zostawiając po 5 cm luzu po obu stronach na przyłącza. Poziomujesz, żeby rotametry nie miały skosu zaburzającego odczyt.
3. Podłączenie pompy: Pompę wkręcasz w króćce zasilania, zwracając uwagę na kierunek przepływu oznaczony strzałką na korpusie. Podłączasz przewód zasilający do puszki elektrycznej z uziemieniem.
4. Podłączenie zaworu mieszającego: Zawór montujesz na zasilaniu przed pompą. Siłownik termiczny podłączasz do termostatu lub automatyki pogodowej. Bez siłownika zawór nie reguluje temperatury automatycznie.
5. Podłączenie pętli podłogówki: Rury PEX 16 wchodzą do adapterów na rozdzielaczu, dokręcanych kluczem momentowym siłą 25-30 Nm. Za mocne dokręcenie zrywa gwint adaptera.
6. Napełnianie i odpowietrzanie: Układ napełniasz wodą powoli, otwierając kolejne obwody od najkrótszego do najdłuższego. Odpowietrzniki automatyczne wypuszczają powietrze w ciągu 24 godzin. Przez pierwszy tydzień sprawdzasz ciśnienie co 2 dni.

Ciśnienie robocze w układzie powinno wynosić 1,5-2,0 bar. Spadek poniżej 1,2 bar oznacza nieszczelność albo zapowietrzenie. Wtedy uzupełniasz wodę przez zawór napełniający i obserwujesz, czy ciśnienie się stabilizuje. Jeśli spada dalej, szukasz wycieku w połączeniach najczęściej przy adapterach PEX.

Kontrola przepływu

Po napełnieniu ustawiasz przepływ na każdym obwodzie rotametrem. Wartość docelowa: 1,5-2,0 l/min na obwód przy rozstawie rur 15 cm. Najdłuższa pętla dostaje największy przepływ, najkrótsza najmniejszy. Po 30 minutach pracy sprawdzasz temperaturę powrotu termometrem na belce. Różnica między najcieplejszym a najzimniejszym obwodem nie powinna przekraczać 3°C.

Najczęstsze błędy przy wyborze rozdzielacza z pompą

Cena zestawu waha się od 988 zł za wariant 2-obwodowy do 1598 zł za 16-obwodowy z pompą klasy A i zaworem ESBE. Ale najtańszy zestaw z pompą stałoobrotową i bez zaworu mieszającego to 600 zł oszczędności, które kosztują później 2000-3000 zł w poprawkach. Poniżej pięć błędów, które generują najwięcej problemów.

Kolejny błąd to łączenie podłogówki z obiegiem grzejnikowym bez sprzęgła hydraulicznego. Gdy grzejniki wymagają 60°C, a podłogówka 35°C, układ wpada w konflikt termiczny. Sprzęgło hydrauliczne rozdziela obiegi i pozwala każdemu pracować na swoich parametrach. Norma PN-EN 12831 wymaga takiego rozdzielenia przy powierzchni podłogówki powyżej 80 m².

Porównanie serii: mosiądz vs stal nierdzewna

Decyzja między rozdzielaczem mosiężnym a nierdzewnym zależy od jakości wody w instalacji. Mosiądz jest tańszy o 15-20%, ale woda o pH poniżej 7 (kwaśna) powoduje korozję wżerową po 6-8 latach. Stal nierdzewna AISI 304 wytrzymuje każde pH i nadaje się do wody z wodociągu oraz do instalacji z glikolem.

Przy twardej wodzie (powyżej 20°dH) mosiądz pokrywa się kamieniem kotłowym, który zwęża kanały rotametrów. Stal nierdzewna nie ma tego problemu, bo jej powierzchnia jest zbyt gładka, by osad się przyczepiał. W domach z własną studnią i wodą o zmiennym pH stal nierdzewna to jedyny rozsądny wybór.

Kiedy mosiądz wystarczy

Jeśli masz nową instalację z wodą wodociągową o pH 7,5-8,5 i twardości poniżej 15°dH, mosiądz posłuży bez problemu 8-10 lat. Przy wodzie miękkiej (do 8°dH) korozja praktycznie nie występuje. Ale jeśli planujesz kiedykolwiek dolać glikolu do instalacji (np. do solarów), mosiądz zacznie korodować w ciągu 2-3 lat.

Modernizacja: podłączenie do starego kotła węglowego

Kocioł węglowy dostarcza wodę 70-80°C, a podłogówka wymaga 35°C. Bez zaworu mieszającego układ nie zadziała. Kluczowy jest dobór zaworu: trójdrogowy z siłownikiem termostatycznym ustawionym na 40°C automatycznie utrzymuje stałą temperaturę. Montujesz go na powrocie z podłogówki przed kotłem, a pompę elektroniczną wstawiasz za zaworem.

Przy kotle węglowym unikaj pompy z elektroniczną regulacją obrotów, jeśli kocioł ma własną pompę obiegową. Dwie pompy w jednym obiegu bez sprzęgła hydraulicznego „walczą" ze sobą. Lepsze rozwiązanie: sprzęgło hydrauliczne rozdziela obieg kotłowy od obiegu podłogówki, każda pompa pracuje niezależnie. Koszt sprzęgła to 180-250 zł, ale eliminuje szumy i niestabilność temperatury.

Wymiana starego rozdzielacza

Stary rozdzielacz mosiężny z lat 2000. zwykle ma przyłącza 3/4" eurokonus i kompatybilne adaptery z nowymi zestawami. Wymiana zajmuje 2-3 godziny: zakręcasz zawory odcinające, demontujesz starą belkę, montujesz nową z pompą, napełniasz i odpowietrzasz. Jeśli stary rozdzielacz miał 6 obwodów, a nowy potrzebujesz 10, wystarczy dokupić dodatkowe obwody i przedłużyć belkę o 30 cm.

Checklist przed zakupem

• Moc pompy: 25/130 wystarczy do 12 obwodów, 25/180 przy 13-16 obwodach. Sprawdź, czy pompa ma elektroniczną regulację obrotów i tryb nocny.
• Przyłącza: eurokonus 3/4" to standard, ale zdarzają się systemy z przyłączami 1". Upewnij się, że adaptery PEX pasują do Twoich rur.
• Szafka: zmierz miejsce montażu i dodaj 20 cm na przyłącza. Podtynkowa wymaga wnęki 11-15 cm, natynkowa wystaje 12-20 cm od ściany.
• Zawory: trójdrogowy z siłownikiem to minimum. Bez siłownika zawór nie reguluje automatycznie i trzeba ręcznie ustawiać proporcję mieszanki.
• Gwarancja: minimum 5 lat na rozdzielacz, 2 lata na pompę. Serwis pogwarancyjny powinien być dostępny w Twoim regionie.

Co wybrać w trzech scenariuszach

Inwestor budujący dom 120 m²: Wybierz zestaw 9-obwodowy z pompą Wilo Yonos PARA, zaworem ESBE VTA 372 i rozdzielaczem mosiężnym. Szafka podtynkowa na 12 obwodów da zapas na przyszłą rozbudowę. Całość 1280-1420 zł brutto.

Instalator modernizujący starszy układ: Potrzebujesz rozdzielacza ze stali nierdzewnej (odporność na glikol i korozję), pompy z trybem stałego ciśnienia i zaworu trójdrogowego z siłownikiem 0-10 V. Wersja INOX 10-obwodowa, 1380-1520 zł brutto.

Właściciel domu z kotłem węglowym: Kluczowe: sprzęgło hydrauliczne i zawór mieszający z siłownikiem termostatycznym (nie elektronicznym). Pompa stałoobrotowa wystarczy, jeśli kocioł ma własny obieg. Zestaw 8-obwodowy mosiężny, 1140-1280 zł brutto + sprzęgło 200 zł.

Dane cenowe pochodzą z analizy ofert polskich dystrybutorów komponentów grzewczych (styczeń 2024) i mogą się różnić w zależności od regionu oraz dostawcy.

Źródła i normy

• PN-EN 1264 Ogrzewanie podłogowe. Wymagania techniczne i metody badań.
• PN-EN 12831 Obliczanie zapotrzebowania na ciepło w budynkach.
• PN-EN 215 Termostatyczne zawory grzejnikowe.
• Katalogi techniczne producentów pomp (Wilo, Grundfos) oraz zaworów mieszających (ESBE) strony producentów: wilo.pl, grundfos.pl, esbe.se.
