Rury PEX do centralnego ogrzewania – co warto wiedzieć przed zakupem

Rura wielowarstwowa PEX-AL-PEX wytrzymuje 95°C przy ciśnieniu roboczym 10 bar, zachowując szczelność przez pięć dekad to właśnie ten parametr sprawia, że inwestorzy coraz rzadziej sięgają po klasyczną miedź czy polipropylen. Pięć warstw połączonych w jedną strukturę (polietylen sieciowany, klej, aluminium, klej, polietylen) eliminuje dwie największe bolączki starszych instalacji: przenikanie tlenu do wody grzewczej i nadmierną rozszerzalność cieplną, która latem potrafi wygiąć niejedną szacht instalacyjną. Atest PZH, zgodność z normą PN-EN ISO 21003 i możliwość pracy zarówno z grzejnikami, jak i z ogrzewaniem podłogowym czynią z rur PEX-AL-PEX najbardziej uniwersalny materiał do C.O. dostępny obecnie na rynku.

• Jaką średnicę rury PEX wybrać do grzejników i podłogówki
• Montaż rur PEX krok po kroku bez kosztownych błędów
• PEX-AL-PEX a inne rury porównanie materiałów do C.O.
• Rury PEX w otulinie czy bez świadomy wybór
• Najczęstsze pytania o rury PEX do C.O.
• Koszt instalacji dla domu 120 m² konkrety
• Błędy, które kosztują tysiące złotych

Jaką średnicę rury PEX wybrać do grzejników i podłogówki

Dobór średnicy to pierwsza decyzja, która przesądza o tym, czy instalacja będzie pracować cicho, równomiernie i bez szumu w grzejnikach. Rura 16×2 mm sprawdza się w obiegach o małym przepływie punktach czerpalnych oraz pętlach podłogówki o długości do 80 metrów. Przy większych obciążeniach cieplnych taki przekrój zaczyna generować opory hydrauliczne, które pompa musi kompensować wyższą prędkością przepływu, a to oznacza słyszalny szum w zaworach.

Średnica 20×2 mm to bezpieczny wybór dla pionów i gałązek grzejnikowych w domach jednorodzinnych, szczególnie przy instalacjach z kotłami kondensacyjnymi. Przepływ do 2,5 m³/h pozwala zasilić od czterech do sześciu grzejników na jednym obiegu bez wyraźnego spadku wydajności. Warto przy tym pamiętać, że rzeczywisty przepływ zależy od temperatury zasilania i powrotu im niższa różnica ΔT, tym więcej wody musi krążyć w układzie.

Rury 25×2,5 mm montuje się tam, gdzie zbiegają się dwa lub trzy obiegi grzejnikowe przy rozdzielaczach na piętrach oraz w głównych pionach kotłowni. Przekrój ten przenosi do 4 m³/h, co w typowym domu 120 m² pokrywa zapotrzebowanie całej kondygnacji. Aluminium w strukturze rury utrzymuje kształt przy zgięciach, więc instalator nie musi stosować sprężyn do łuków o promieniu do pięciu średnic zewnętrznych.

Największa popularna średnica, 32×3 mm, pracuje w magistralach i instalacjach z pompami ciepła o mocy powyżej 12 kW. Przepływ do 6,5 m³/h pozwala przesłać ciepło z pompy umieszczonej w piwnicy do rozdzielaczy na poddaszu bez pośrednich stacji mieszających. Warto wiedzieć, że pompy ciepła pracują na niższych temperaturach zasilania (35-45°C) niż kotły gazowe, dlatego potrzebują większego strumienia wody dla tej samej mocy grzewczej.

Przy projektowaniu warto uwzględnić zasadę 100 W na metr rury 16 mm w ogrzewaniu podłogowym. Dom 120 m² z zapotrzebowaniem 9 kW wymaga więc około 600-750 metrów rury rozłożonej w pętlach po 80-100 m.

Montaż rur PEX krok po kroku bez kosztownych błędów

Pierwszy etap, czyli cięcie, decyduje o szczelności całego połączenia. Nożyce krążkowe do rur wielowarstwowych dają prostopadłe cięcie bez zadziorów, czego nie zapewni piła czy szlifierka kątowa. Krzywe cięcie powoduje nierównomierne dociśnięcie złączki i mikroskopijne nieszczelności, które ujawniają się dopiero po kilku cyklach grzewczych. Koszt profesjonalnych nożyc zwraca się przy pierwszej rozbudowie instalacji.

Kalibracja i fazowanie końcówek rury to krok, którego wielu amatorów pomija, traktując go jako zbędny. Kalibrator z fazownikiem wyrównuje owalność powstałą przy cięciu i ścina wewnętrzną krawędź pod kątem 15°, dzięki czemu O-ring złączki wchodzi gładko, bez ryzyka przecięcia. Przecięta uszczelka to najczęstsza przyczyna powolnych wycieków w instalacjach prasowanych.

Kontrola wziernika pozwala upewnić się, że rura została wsunięta na pełną głębokość złączki. Okienko inspekcyjne w korpusie złączki Press pokazuje białą rurkę PEX tylko wtedy, gdy element sięga do wewnętrznego ogranicznika. Połowiczne wsunięcie daje chwilową szczelność, ale pod ciśnieniem 6 bar w instalacji roboczej rura może się przesunąć o milimetr, czyli właśnie tyle, ile brakuje do rozszczelnienia.

Prasa hydrauliczna lub akumulatorowa musi być zgodna z profilem złączki najpopularniejsze to TH (zgodne z systemem Uponor i wieloma producentami europejskimi) oraz U (system Uponor wcześniejszej generacji). Mieszanie profili w jednej instalacji prowadzi do niedokładnego zaciśnięcia, nawet jeśli średnice nominalne się zgadzają. Producenci oferują szczęki z wymiennymi wkładkami, co pozwala obsługiwać oba profile jednym narzędziem.

Montaż podłogówki wymaga dodatkowo mocowania rury do izolacji termicznej. Klipsy pistoletowe (taker) wbijane w styropian pokryty folią aluminiową trzymają rurę pewniej niż tradycyjne szyny montażowe. Rozstaw klipsów wynosi 30-40 cm na prostych odcinkach i 10-15 cm na łukach, bo siła sprężystości rury wielowarstwowej próbuje ją wyprostować, szczególnie w pierwszych godzinach po rozłożeniu.

Nigdy nie mieszaj w jednej instalacji złączek prasowanych jednego producenta ze szczękami prasy drugiego producenta. Tolerancje profili TH i U różnią się o 0,2-0,4 mm, co na poziomie jednego połączenia nie gra roli, ale w skali kilkudziesięciu złączek zwiększa ryzyko awarii.

Kiedy NIE wybrać rur PEX-AL-PEX

Instalacje otwarte, wystawione na bezpośrednie działanie promieni UV, szybko tracą właściwości mechaniczne polietylen sieciowany degraduje się pod wpływem słońca w ciągu kilku tygodni. W takich przypadkach lepiej sprawdza się stal nierdzewna lub miedź. Również systemy solarne z temperaturą stagnacji powyżej 110°C wykluczają PEX-AL-PEX, bo górna granica pracy ciągłej wynosi 95°C, a chwilowej 110°C.

Nie poleca się rur PEX-AL-PEX w instalacjach sprężonego powietrza oraz w obiegach chłodniczych z czynnikiem R410A i jego pochodnymi. Przenikanie czynnika chłodniczego przez polietylen prowadzi do stopniowej utraty mocy chłodniczej, a w skrajnych przypadkach do pękania rury pod wpływem ciśnienia wewnętrznego.

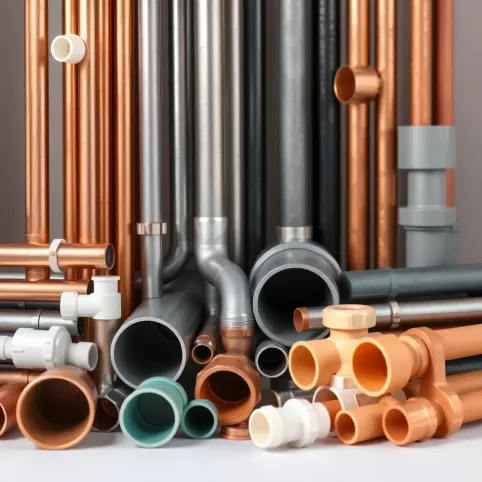

PEX-AL-PEX a inne rury porównanie materiałów do C.O.

Miedź, choć od dekad uznawana za materiał premium, ma wady, które w nowoczesnych instalacjach C.O. stają się coraz bardziej dotkliwe. Roszerzalność cieplna miedzi wynosi 0,017 mm/m·K, czyli siedem razy więcej niż PEX-AL-PEX (0,025 mm/m·K dla całej warstwy aluminium). Rury miedziane wydłużają się przy rozruchu instalacji, hałasują w szachtach i wymagają kompensatorów U-kształtnych co 8-10 metrów. Cena miedzi w ostatnich latach wzrosła o 35-40%, co niweluje argument długowieczności.

Polipropylen (PP-R) pozostaje popularny w instalacjach wodnych ze względu na niską cenę, ale w C.O. sprawdza się znacznie gorzej. Maksymalna temperatura pracy PP-R wynosi 70°C przy ciśnieniu 6 bar, podczas gdy PEX-AL-PEX pracuje w 95°C i 10 bar. Wyższe parametry PP-RCT poprawiają sytuację, ale nadal ustępują wielowarstwowej rurze z warstwą aluminium. Dodatkowo polipropylen wymaga zgrzewania, co zajmuje więcej czasu i wymaga prądu na budowie.

Stal nierdzewna to materiał premium dla najbardziej wymagających instalacji sprawdza się w budynkach pasywnych i instalacjach wysokociśnieniowych. Jej cena za metr bieżący jest jednak trzy-, czterokrotnie wyższa niż PEX-AL-PEX, a montaż wymaga specjalistycznych narzędzi do zaprasowywania. W typowym domu jednorodzinnym różnica w kosztach materiałów sięga kilku tysięcy złotych bez wyraźnej poprawy parametrów pracy.

Kalkulator zużycia rury PEX

Wylicz, ile metrów rury potrzebujesz na ogrzewanie podłogowe w konkretnym pomieszczeniu. Kalkulator uwzględnia standardowy rozstaw i dodatek na podejścia do rozdzielacza.

Rury PEX w otulinie czy bez świadomy wybór

Otulina z pianki PE (czerwona dla ciepłej wody i C.O., niebieska dla zimnej) pełni trzy funkcje jednocześnie: izolację termiczną, ochronę mechaniczną i zabezpieczenie przed kondensacją. W podłogówce stosuje się ją niemal standardowo, bo rura bez izolacji traci 3-5°C na każde 10 metrów bieżących w posadzce. Koszt otuliny wynosi 60-80% ceny samej rury, ale oszczędność na ogrzewaniu zwraca się w ciągu 3-4 sezonów grzewczych.

Rury bez otuliny mają sens w szachtach instalacyjnych, ścianach szkieletowych i pod stropami, gdzie izolację termiczną przejmuje wełna mineralna lub pianka PUR. Montaż przebiega szybciej, bo nie trzeba nawlekać rury na otulinę, a ekipa nie walczy z fałdowaniem izolacji na łukach. W domach energooszczędnych, gdzie każdy mostek termiczny jest analizowany, rury bez otuliny zyskują przewagę dzięki lepszej kontroli nad szczelnością izolacji.

Prasa TH czy U co wybrać w 2024 roku

Profil TH stał się de facto standardem europejskim od czasu, gdy większość producentów przeszła na kompatybilność z tym systemem. Szczęki TH pasują do złączek większości liczących się marek, więc ekipa nie jest uzależniona od jednego dostawcy. Profil U pozostaje popularny w starszych instalacjach i wśród instalatorów, którzy od lat zbudowali magazyn narzędzi opartych na tym systemie. Nowe prasy bezprzewodowe obsługują oba profile dzięki wymiennym wkładkom.

Przy zakupie narzędzia warto zwrócić uwagę na zakres średnic prasa obsługująca 16-32 mm wystarczy do 95% instalacji w domach jednorodzinnych. Modele z zasilaniem akumulatorowym 18 V wykonują 200-300 zaciśnięć na jednym ładowaniu, co pokrywa zapotrzebowanie na całą instalację 120 m². Cięższe prasy hydrauliczne sieciowe dają większą siłę zacisku, ale w warunkach domowych różnica jest praktycznie niezauważalna.

Checklista zakupowa dla instalatora

• Rura PEX-AL-PEX z atestem PZH (atest wydany przez Narodowy Instytut Zdrowia Publicznego)
• Złączki prasowane jednego producenta, ten sam profil (TH lub U)
• Prasa z kompletem szczęk dla wszystkich średnic w projekcie
• Nożyce krążkowe kalibrowane, kalibrator z fazownikiem
• Klipsy montażowe do podłogówki (opaski zaciskowe)
• Sprężyny do łuków (średnice 16-20 mm)
• Rozdzielacz mosiężny z przepływomierzami (regulacja pętli)

Najczęstsze pytania o rury PEX do C.O.

Czy PEX-AL-PEX nadaje się do wody pitnej? Tak, pod warunkiem że producent posiada atest PZH i deklarację zgodności z normą PN-EN ISO 21003. Wewnętrzna warstwa PE-Xb nie reaguje z chlorem ani związkami organicznymi, więc nie zmienia smaku ani zapachu wody. Atest PZH gwarantuje również, że rura nie wydziela substancji szkodliwych w ilościach przekraczających normy sanitarne.

Jaka średnica rury do pompy ciepła? Dla pompy o mocy do 9 kW wystarcza 25×2,5 mm, ale powyżej 12 kW zaleca się już 32×3 mm. Pompy ciepła pracują przy ΔT 5-10°C, czyli potrzebują znacznie większego strumienia wody niż kotły gazowe dla tej samej mocy. Za mała średnica oznacza konieczność pracy pompy obiegowej na wysokich obrotach, co podnosi zużycie prądu i skraca żywotność sprężarki.

Co ile lat wymiana instalacji PEX? Producenci deklarują żywotność 50 lat przy pracy w parametrach nominalnych (70°C, 6 bar). W praktyce instalacje PEX-AL-PEX pracujące w C.O. z kotłem kondensacyjnym nie wykazują oznak degradacji nawet po 25 latach użytkowania. Aluminium w strukturze chroni przed przenikaniem tlenu, które w starszych instalacjach z czystego PEX było przyczyną korozji grzejników żeliwnych.

Czy można mieszać rury PEX-AL-PEX z innymi systemami? Technicznie tak, ale wymaga stosowania złączek przejściowych zaciskanych lub gwintowanych. Mieszanie systemów prasowanych różnych producentów w jednej instalacji nie jest zalecane ze względu na różnice w tolerancjach profili złączek. Jeśli projekt przewiduje rury jednego producenta a złączki innego, warto wcześniej zweryfikować kompatybilność w karcie technicznej.

Rura cięta na metry czy z krążka? Krążki 50, 100 i 200 metrów pozwalają uniknąć odpadów i łączeń w ścianach, co zmniejsza liczbę potencjalnych punktów awarii. Kupując z metra, inwestor płaci więcej za metr bieżący, ale zyskuje możliwość zwrotu niewykorzystanych odcinków. Rura cięta z krążka na wymiar nie podlega zwrotowi, co warto uwzględnić przy pierwszym montażu, kiedy trudno precyzyjnie obliczyć zapotrzebowanie.

Koszt instalacji dla domu 120 m² konkrety

Dom 120 m² z zapotrzebowaniem na ciepło 9 kW wymaga orientacyjnie 600-700 metrów rury 16×2 mm na podłogówkę oraz 120-150 metrów rury 20×2 mm na gałązki grzejnikowe. Przy cenie rury 4-7 PLN za metr (16 mm) i 6-9 PLN (20 mm) koszt materiału na rury wynosi 3 200-4 500 PLN. Złączki prasowane, rozdzielacze i kształtki to dodatkowe 2 000-3 000 PLN. Robocizna doświadczonej ekipy oscyluje wokół 8 000-12 000 PLN, co łącznie daje budżet 13 000-19 500 PLN za kompletną instalację C.O. z podłogówką i grzejnikami.

Dla porównania, ta sama instalacja wykonana w miedzi kosztowałaby 22 000-30 000 PLN ze względu na cenę materiału (18-25 PLN/mb za rurę 15 mm) oraz dłuższy czas montażu wymagający lutowania. Polipropylen wychodzi najtaniej (9 000-12 000 PLN), ale ogranicza parametry pracy i nie sprawdza się w instalacjach z pompami ciepła oraz kotłami na pellet.

Inwestorzy planujący współpracę z pompą ciepła powinni od razu wybierać rury PEX-AL-PEX 32×3 mm na magistrale i 25×2,5 mm na rozdzielacze. Zmiana średnic po wykonaniu instalacji wymaga kucia posadzek, co znacząco podnosi koszty modernizacji.

Błędy, które kosztują tysiące złotych

Cięcie rury piłą do metalu lub szlifierką kątową to najczęstszy błąd amatorów. Nierówne krawędzie nie pozwalają na prawidłową kalibrację, a zadziory wewnętrzne tną O-ring złączki. Pierwszy objaw takiej usterki pojawia się zwykle po kilku tygodniach pracy instalacji powolny wyciek na styku złączki, który rozpuszcza tynk i parkiet, zanim ktokolwiek go zauważy.

Brak kompensacji wydłużeń termicznych w długich odcinkach pionowych prowadzi do pękania mufy przy kotle lub w miejscu przejścia przez strop. Rura PEX-AL-PEX rozszerza się wprawdzie mniej niż miedź, ale różnica 5-8 mm na 10 metrach przy ΔT 50°C wciąż wymaga kompensatora U-kształtnego lub naturalnego łuku w szachcie. W domach z instalacją pod tynkiem brak kompensacji ujawnia się po pierwszej zimie spękaniem tynku.

Mieszanie systemów zaciskanych (Press) ze skręcanymi w jednej instalacji to proszenie się o kłopoty. Złączka skręcana wymaga okresowej kontroli momentu dokręcenia, a Press jest zaciśnięta na stałe. Kontrola wizualna obu typów po kilku latach wygląda identycznie, ale mechanika pracy jest inna. Instalacja powinna być jednorodna, chyba że projekt przewiduje świadome połączenie dwóch systemów z dostępem rewizyjnym.

Rura cięta z krążka na wymiar (np. 47 metrów z krążka 50 m) nie podlega zwrotowi. Warto zamawiać krążki w rozmiarach pokrywających się z projektem i nie ciąć na zapas. Pierwszy montaż lepiej zaplanować z 5% zapasem niż z 15%, bo nadwyżki wydłużą kosztorys i zajmą miejsce w garażu.

Źródła danych i normy

• PN-EN ISO 21003 Wielowarstwowe systemy przewodów rurowych do instalacji wody ciepłej i zimnej wewnątrz budynków
• PN-EN 13501-1 Klasyfikacja ogniowa wyrobów budowlanych (klasa palności rur PEX-AL-PEX)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Atest higieniczny PZH Narodowy Instytut Zdrowia Publicznego Państwowy Zakład Higieny, www.pzh.gov.pl
• Karty techniczne producentów rur PEX-AL-PEX dostępne u dystrybutorów
