Schemat centralnego ogrzewania z buforem krok po kroku

Wąska kotłownia, kocioł pelletowy 12 kW, 400-500 l bufor, bojler 80 l, dwa obiegi grzejnikowe i trzy dylematy naraz: czy bojler wpiąć pod kocioł czy pod bufor, ile litrów magazynu ciepła faktycznie potrzebujesz, oraz czy wystarczy jedna pompa, czy bez dwóch się nie obejdzie. Na tych trzech decyzjach opiera się cały schemat centralnego ogrzewania z buforem, dlatego każdą z nich rozbijemy na mechanizmy, liczby i konkretne konsekwencje montażowe.

• Jaki bufor do kotła pelletowego 12 kW i ile litrów naprawdę potrzebujesz
• Bojler pod bufor czy bezpośrednio pod kocioł
• Dobór pompy, zaworu 3-drogowego i naczynia przeponowego
• Schemat logiczny trzech wariantów i ścieżka przepływu
• Sterowanie, tryb letni i integracja z Home Assistant
• Typowe błędy montażowe w instalacji CO z buforem
• Checklista montażowa i odbiór instalacji

Jaki bufor do kotła pelletowego 12 kW i ile litrów naprawdę potrzebujesz

Stara reguła „50 l na każdy kilowat" pochodzi z epoki kotłów zasypowych, które po załadowaniu pełną porcją paliwa musiały gdzieś oddać nadmiar ciepła, bo inaczej dochodziło do przegrzania. Pelletowy kocioł 12 kW pracuje z modulacją mocy w zakresie zwykle 3,5-12 kW, więc sam dostosowuje się do chwilowego zapotrzebowania. Bufor przy takim źródle pełni inną rolę: akumuluje nadwyżki z okresów niskiego poboru i oddaje je wieczorem, gdy palnik już wygaszony.

Dla kotła 12 kW z modulacją wystarcza bufor 300-400 l, czyli 25-35 l/kW mocy znamionowej. Pięćsetlitrowy zbiornik daje większy komfort przy dłuższych przerwach w dostawie pelletu, ale wydłuża czas ładowania i wymaga większej kotłowni. W wąskiej kotłowni 70 cm szerokości liczy się średnica zbiornika, nie tylko pojemność: zbiornik 500 l ma zazwyczaj 65-75 cm średnicy, więc trzeba mierzyć drzwi i narożniki przed zakupem.

Przy doborze średnicy sprawdź, czy producent podaje wymiary z izolacją. Wełna mineralna 100 mm dodaje około 20 cm do obrysu, ale zbiornik 500 l z izolacją potrafi mieć średnicę 95 cm, co w wąskim pomieszczeniu może zablokować dostęp do zaworów.

Straty postojowe bufora to cicho podkradający się koszt: 300 l zbiornik traci 1,5-2,5 kWh/dobę, 500 l nawet 3 kWh, zależnie od jakości izolacji i temperatury w kotłowni. Nie są to wartości, które zabiją budżet, ale przy dwóch zbiornikach obok siebie sumują się do kilkuset złotych rocznie. Warto wybierać modele z pianką PUR o grubości co najmniej 75 mm, a nie tanią folią termiczną 30 mm, która w pierwszym sezonie wygląda identycznie, a po trzech latach robi różnicę.

Zasada działania jest prosta, ale warto ją zrozumieć, bo od niej zależy pozycja czujników temperatury. Kocioł ładuje bufor od dołu przez wlot w najniższej strefie, a woda użytkowa czerpana jest z góry, gdzie panuje najwyższa temperatura. Gdy palnik osiąga zadaną temperaturę, regulator odcina ładowanie; gdy temperatura w górnej strefie spadnie o ustawioną histerezę, ładowanie się wznawia. To dlatego bojler podłączony do górnej wężownicy bufora zawsze dostaje wodę 55-65°C, nawet gdy kocioł akurat chwilowo pracuje na 3,5 kW.

Bojler pod bufor czy bezpośrednio pod kocioł

To pytanie pojawia się w każdej instalacji, bo oba rozwiązania mają twarde uzasadnienie w fizyce wymiany ciepła. Bojler podłączony bezpośrednio do kotła pobiera wodę z obiegu, niezależnie od tego, czy grzejniki właśnie oddają ciepło. Bojler podłączony do wężownicy w buforze pobiera ciepło zmagazynowane w zbiorniku, a kocioł ładuje bufor w swoim tempie.

Wariant A: CWU przez bufor. Kocioł ładuje bufor, bojler pobiera ciepło z wężownicy buforowej, a instalacja grzejnikowa czerpie z drugiej wężownicy lub z obejścia. Zaletą jest pełna separacja priorytetów: latem kocioł pracuje tylko na potrzeby CWU, ładując bufor do 60°C, z którego bojler pobiera ciepło. Wadą jest nieco dłuższy czas nagrzewania bojlera i konieczność sterylizacji anty-Legionella co tydzień, bo temperatura stagnacji bywa niższa niż 60°C.

Wariant B: CWU bezpośrednio z kotła. Bojler stoi w szeregowej pętli z kotłem, ładowany priorytetowo przez zawór trójdrożny. Zawór przełącza cały strumień wody na bojler, aż osiągnie zadaną temperaturę, dopiero potem kieruje wodę do instalacji. Zaletą jest szybki czas nagrzewania i wysoka temperatura anty-Legionella, wadą jest brak akumulacji, gdy kocioł akurat grzeje kaloryfery.

Wariant C: hybryda z by-passem. Bojler podłączony jest bezpośrednio do kotła, ale równolegle pracuje bufor z własną pompą i własnym zaworem mieszającym. By-pass z zaworem zwrotnym pozwala w lecie wyłączyć obieg grzejnikowy i zostawić tylko CWU oraz ładowanie bufora na potrzeby buforowej wody użytkowej, jeśli zbiornik ma dodatkową wężownicę solarną lub kominkową. Wariant dla domów 180 m² i większych.

Porównanie techniczne wariantów wygląda następująco:

Wybór bojlera 80 l pokrywa potrzeby 2-3 osób, 120 l to minimum dla rodziny 4-osobowej z wanną. Mniejszy bojler (60 l) w duecie z buforem ma sens tylko w kawalerkach, bo nagrzewanie 80 l z buforowej wężownicy trwa 25-35 minut, a 60 l zmieści jeden prysznic i koniec. Sterylizacja anty-Legionella wymaga cyklicznego podgrzewu do 65°C raz w tygodniu, dlatego regulator powinien mieć funkcję „boost" uruchamianą ręcznie lub automatycznie o ustalonej godzinie.

Dobór pompy, zaworu 3-drogowego i naczynia przeponowego

Jedna pompa wydajnościowa o przepływie 2,5-3,5 m³/h przy oporze 6-8 m słupa wody pokrywa zapotrzebowanie kotłowni z buforem, bojlerem i dwoma obiegami grzejnikowymi. Dwie pompy są potrzebne tylko w wariancie hybrydowym, gdy obieg CWU i obieg CO pracują niezależnie. Rozdział na poszczególne obiegi grzejnikowe realizuje się trójnikami, nie dodatkowymi pompami, bo każda kolejna pompa to dodatkowe opory, dodatkowe zużycie prądu i dodatkowy punkt awarii.

Średnice rur wynikają z fizyki przepływu: 25 mm miedzi między kotłem a buforem wystarcza, bo przy przepływie 2 m³/h prędkość wody nie przekracza 1,2 m/s, a to granica, powyżej której zaczynają się szumy i erozja. Rury 28 mm to górna granica rozsądku, 22 mm to już za mało na krótkim odcinku kocioł-bufor, bo spadek ciśnienia rośnie kwadratowo ze spadkiem średnicy.

Zawory zwrotne montuje się tylko tam, gdzie istnieje realne ryzyko cofania się strumienia, czyli za pompą ładującą bojler, na by-passie między zasilaniem a powrotem kotła oraz na króćcach wyrównawczych. Na zasilaniu grzejników zawory zwrotne są zbędne, bo i tak nie mają do czego się cofać. Pomyłka w tej kwestii kosztuje tryb letni, w którym bojler nie chce się nagrzać, bo zawór blokuje właściwy obieg.

Zawór trójdrożowy z siłownikiem pod sterownik pogodowy kosztuje 380-650 zł, termostatyczny (bez siłownika) 120-220 zł. Różnica polega na precyzji regulacji: termostatyczny reaguje na temperaturę wody z głowicą, otwiera się proporcjonalnie do odchylenia, ale ma strefę nieczułości ±2°C. Siłownik pod krzywą grzewczą daje płynniejszą modulację i integruje się z Home Assistant przez przekaźnik lub Modbus. W domu 150 m² z dobrą izolacją termostatyczny daje radę, w domu 220 m² z ogrzewaniem podłogowym lepszy jest siłownik.

Naczynie przeponowe dobiera się wzorem uproszczonym: pojemność instalacji × 0,1 + 10% rezerwy. Pojemność instalacji to: bufor 400 l + bojler 80 l + około 50 l w rurach i grzejnikach = 530 l. Po przemnożeniu przez 0,1 wychodzi 53 l, więc naczynie 60 l wystarcza, ale 80 l daje margines bezpieczeństwa. Montaż na zasilaniu tuż za kotłem, przed pierwszym rozgałęzieniem, bo tam panuje najwyższa temperatura, a membrana najszybciej reaguje na skoki ciśnienia.

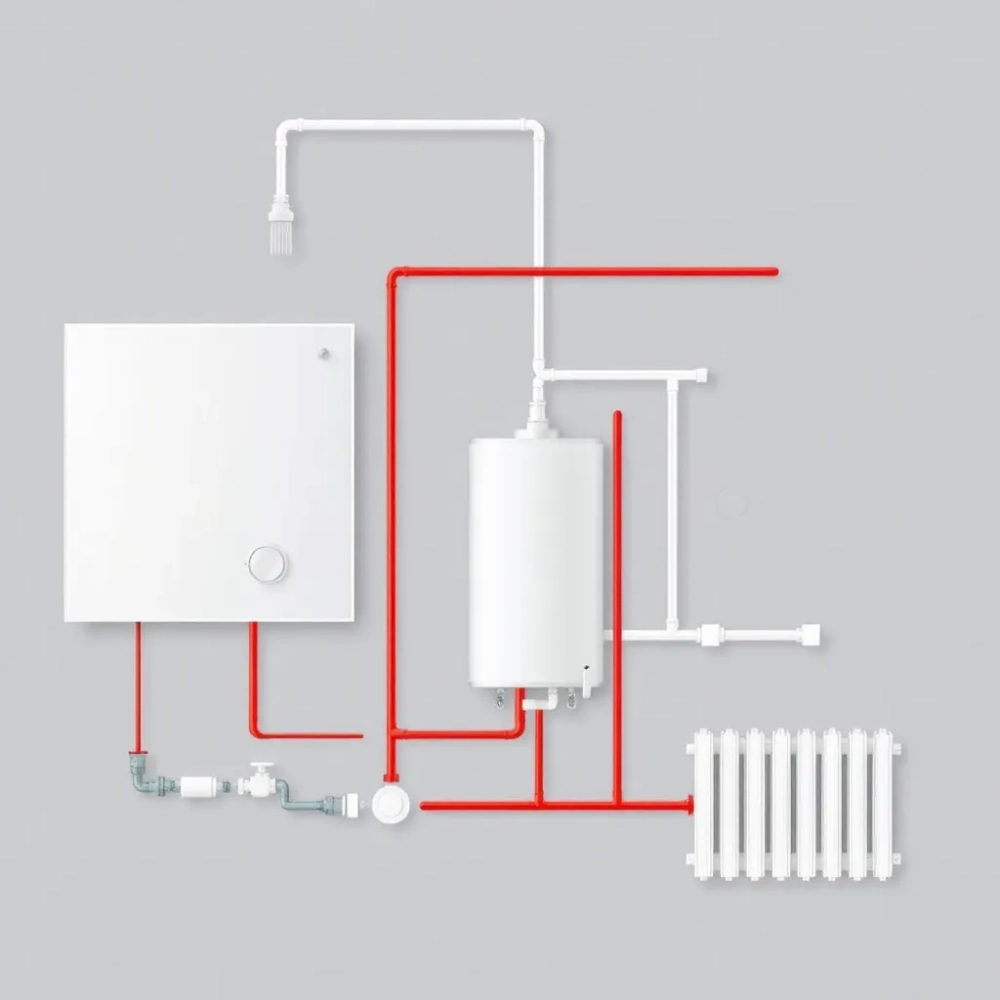

Schemat logiczny trzech wariantów i ścieżka przepływu

Ścieżka przepływu w wariancie A (CWU przez bufor) wygląda tak: kocioł 12 kW podgrzewa wodę do 55-65°C i tłoczy ją przez pompę obiegową do dolnej strefy bufora, gdzie woda oddaje ciepło przez wężownicę bojlera. Górna część bufora zasila rozdzielacz dwóch obiegów grzejnikowych przez zawór trójdrożny, który utrzymuje stałą temperaturę zasilania niezależnie od temperatury w kotle. Powrót z grzejników trafia z powrotem do kotła przez pompę mieszającą, a różnicę ciśnień wyrównuje naczynie przeponowe.

Wariant B (CWU z kotła) upraszcza hydraulikę kosztem elastyczności: zawór trójdrożny z siłownikiem działa jak zwrotnica, kierując cały strumień wody raz na bojler, raz na grzejniki. Priorytet CWU oznacza, że gdy temperatura bojlera spadnie o 5°C poniżej zadanej, regulator natychmiast przełącza zawór w pozycję „bojler" i czeka, aż czujnik bojlera osiągnie zadaną wartość. W sezonie grzewczym ta sekwencja powtarza się 4-8 razy na dobę, a bojler 80 l nagrzewa się w 12-18 minut.

Wariant C (hybryda z by-passem na lato) to układ dla inwestorów, którzy planują rozbudowę o kominek z płaszczem wodnym lub kolektory słoneczne. Bufor 500 l ma dwie wężownice: dolną do kotła pelletowego, górną do źródła dodatkowego. By-pass z zaworem zwrotnym pozwala w lecie odciąć obieg grzejnikowy, zostawiając tylko CWU i opcjonalne ładowanie górnej strefy bufora. Koszt wzrasta o 800-1200 zł, ale instalacja zyskuje elastyczność na lata.

Kolejność montażu elementów w kotłowni zaczyna się od posadowienia kotła na podstawie 50 mm ponad poziomem posadzki, potem bufor obok, bojler w odległości minimalnej 30 cm od ściany (dostęp serwisowy), pompy i naczynie przeponowe na powrocie. Zawory odcinające na każdym elemencie to konieczność, nie luksus: kulowy na zasilaniu i powrocie kotła, na króćcach bufora, na wejściu i wyjściu bojlera. Bez nich wymiana pompy wymaga spuszczenia całej instalacji, a to kilkaset litrów wody i kilka godzin pracy.

Sterowanie, tryb letni i integracja z Home Assistant

Tryb letni w instalacji z buforem oznacza automatyczne wyłączenie pompy obiegu grzejnikowego i pozostawienie aktywnej jedynie pompy ładującej bojler. Większość regulatorów pelletowych ma tę funkcję jako osobną pozycję w menu, ale wymaga prawidłowego podłączenia czujników: temperatura zewnętrzna powyżej 18°C przez 24 godziny uruchamia tryb letni automatycznie, poniżej 12°C powraca tryb zimowy. Histereza 4°C zapobiega ciągłemu przełączaniu przy zmiennej pogodzie.

Dezynfekcja anty-Legionella w bojlerze podłączonym do bufora wymaga ręcznego lub automatycznego cyklu podgrzewu do 65°C co 7 dni. Kocioł pelletowy 12 kW osiąga tę temperaturę bez problemu, ale wymaga to pracy palnika przez 20-30 minut przy pełnej mocy. W Home Assistant można zbudować automatyzację: encja `binary_sensor.bojler_sterylizacja` uruchamia się w niedzielę o 2:00 w nocy, gdy czujnik bojlera wskazuje poniżej 60°C, wysyła komendę do regulatora kotła przez Modbus lub przekaźnik, monitoruje temperaturę do osiągnięcia 65°C, po czym wyłącza.

Krzywa grzewcza w zaworze z siłownikiem to zależność temperatury zasilania od temperatury zewnętrznej. Dla ogrzewania podłogowego wartości 0,3-0,5, dla grzejników 0,6-1,0, dla systemu mieszanego 0,4-0,7. Krzywa 0,5 przy temperaturze zewnętrznej -10°C daje zasilanie 35°C, przy 0°C daje 28°C, przy +10°C daje 22°C. Strojenie krzywej trwa dwa sezony, bo zależy od izolacji budynku, ekspozycji okien i nawyków użytkowników.

Czujniki pokojowe w salonie i sypialniach z funkcją korekty krzywej grzewczej dają dodatkowe 5-8% oszczędności na paliwie, bo zapobiegają przegrzewaniu pomieszczeń, gdy świeci słońce lub w pokoju jest kominek. Integracja z Home Assistant przez bramkę Zigbee kosztuje 200-400 zł za komplet, a zwraca się w ciągu dwóch sezonów grzewczych. Warunki startu pompy CO w automatyzacji to: temperatura zewnętrzna poniżej 12°C, temperatura pokojowa poniżej zadanej, brak okna otwartego (czujnik kontaktronowy) i tryb pracy ustawiony na „auto" (nie „wyłączony").

Typowe błędy montażowe w instalacji CO z buforem

Najczęstszy błąd to brak zaworu zwrotnego na zasilaniu wody zimnej do bojlera, co pozwala wodzie użytkowej cofać się do instalacji CO pod ciśnieniem wody wodociągowej. Efekt: po otwarciu kranu z gorącą wodą na minutę zimna woda wchodzi do bojlera, a z niego do obiegu CO. Po tygodniu użytkowania ciśnienie w instalacji CO rośnie do 3 bar, zawór bezpieczeństwa zaczyna kapieć, a woda w instalacji miesza się z wodą użytkową, co w kotle aluminiowym oznacza korozję w ciągu 2 sezonów.

Dobór naczynia przeponowego „na oko" to drugi klasyk. Naczynie 24 l wystarcza do instalacji 100 l, nie do instalacji 600 l. Przy zbyt małym naczyniu ciśnienie rośnie przy nagrzewaniu, a zawór bezpieczeństwa otwiera się przy każdym cyklu pracy kotła, co prowadzi do stopniowej utraty wody i konieczności uzupełniania co kilka tygodni. Woda uzupełniająca to woda świeża, twarda, napełniona tlenem, a to przepis na kamień w wymienniku i korozję stalowych elementów.

Zawory zwrotne w złych miejscach potrafią zablokować przepływ w trybie letnim. Klasyczny błąd: zawór zwrotny na powrocie grzejników, który latem zamyka obieg i nie pozwala bojlerowi pobrać ciepła z bufora, bo obieg jest odcięty. Prawidłowe miejsce na zawór zwrotny to: za pompą ładującą bojler, na by-passie między zasilaniem a powrotem kotła, ewentualnie na króćcach wyrównawczych między buforem a instalacją, jeśli są dwa obiegi.

Brak by-passa na pompie to problem serwisowy, który ujawnia się po dwóch latach, gdy pompa zaczyna hałasować i trzeba ją wymienić. Bez by-passa z zaworem zwrotnym wymiana pompy oznacza spuszczenie 400 l wody z bufora i 80 l z bojlera, a potem ponowne napełnianie, odpowietrzanie i ustawianie ciśnienia. Z by-passem to 15 minut pracy, zamknięcie dwóch zaworów, otwarcie by-passa, wymiana pompy, zamknięcie by-passa, otwarcie zaworów, sprawdzenie ciśnienia. By-pass kosztuje 60-90 zł, oszczędza 6 godzin przy pierwszej awarii.

Nieprawidłowy kierunek zaworu zwrotnego powoduje, że woda próbuje płynąć pod prąd, a zawór działa jak kryza, ograniczając przepływ o 60-80%. Objawy: kocioł dochodzi do temperatury zadanej, ale grzejniki są letnie, a w buforze temperatura rośnie mimo otwartego zaworu. Rozwiązanie: sprawdzić strzałkę na korpusie zaworu, porównać z kierunkiem przepływu wody, w razie potrzeby obrócić zawór o 180°. Proste, ale wymaga spuszczenia wody z odcinka.

Checklista montażowa i odbiór instalacji

Lista elementów do zakupu: kocioł pelletowy 12 kW z podajnikiem i zasobnikiem 200 kg, bufor 300-400 l z dwiema wężownicami, bojler 80 l stojący z wężownicą spiralną, pompa obiegowa 25-60 lub 32-80 (zależnie od średnicy rur), naczynie przeponowe 60-80 l, zawór trójdrożny z siłownikiem lub termostatyczny, zawory odcinające kulowe 8 sztuk, zawory zwrotne 2 sztuki, separator magnetyczny z filtrem siatkowym, odpowietrzniki automatyczne 3 sztuki, rury miedziane 25 mm i 22 mm, izolacja rur 19 mm, zawór bezpieczeństwa 3 bar, manometr, termometry.

Po montażu sprawdź: ciśnienie w instalacji 1,3-1,5 bar na zimno, szczelność połączeń mydlaną wodą (pęcherzyki wskazują nieszczelność), kierunek zaworów zwrotnych (strzałka na korpusie), kierunek pomp (strzałka na korpusie), prawidłowe podłączenie czujników temperatury (górna i dolna strefa bufora, zasilanie i powrót, bojler), ustawienie histerezy ładowania bufora (zwykle 5-8°C), ustawienie priorytetu CWU, datę i godzinę w regulatorze, wstępne napełnienie bufora i odpowietrzenie.

Podczas pierwszego rozruchu: uruchom kocioł w trybie ręcznym, ustaw zadaną temperaturę 60°C, obserwuj zachowanie pompy i zaworu trójdrogowego, sprawdź temperaturę w górnej i dolnej strefie bufora po 30 minutach (powinna rosnąć równomiernie, różnica nie większa niż 10°C), sprawdź temperaturę w bojlerze po 20 minutach (powinna rosnąć o 8-12°C), sprawdź temperaturę zasilania grzejników, sprawdź ciśnienie po 2 godzinach pracy (wzrost do 1,8 bar dopuszczalny, powyżej zawór bezpieczeństwa).

Skonsultuj schemat z serwisem producenta kotła przed pierwszym uruchomieniem. Automatyka różni się między modelami, a nieprawidłowe podłączenie czujników może skutkować brakiem priorytetu CWU lub niekontrolowanym ładowaniem bufora do temperatury wyższej niż dopuszczalna dla izolacji zbiornika.

Normy i przepisy odniesienia: PN-EN 303-5 określa wymagania dla kotłów na paliwa stałe o mocy do 500 kW, PN-92/B-01706 definiuje wymagania dla instalacji ogrzewczych, PN-EN 12828 podaje zasady projektowania i wykonania instalacji wodnych. Wszystkie te normy są płatne, ale ich streszczenia można znaleźć w kartach katalogowych renomowanych producentów, którzy powołują się na nie przy deklaracji zgodności CE.

Przy doborze NWP dla 400 l bufora wychodzi 35 l jako minimum obliczeniowe, ale 50 l daje komfortowy margines na lata. Ta wartość sprawdzona w realnych instalacjach domów 150-200 m², gdzie szczytowe obciążenie cieplne sięga 9-11 kW, a dobór 50 l zapobiega otwieraniu zaworu bezpieczeństwa nawet przy temperaturze zewnętrznej -20°C i pełnym obciążeniu instalacji.

Pytanie, które warto sobie zadać przed montażem: czy zależy Ci na prostocie i niskim koszcie inwestycyjnym (wariant A z buforem 300 l i zaworem termostatycznym), czy na komforcie i elastyczności sterowania (wariant B z siłownikiem i priorytetem CWU), czy na przyszłej rozbudowie o dodatkowe źródła ciepła (wariant C z buforem 500 l i dwiema wężownicami). Każda z tych odpowiedzi prowadzi do innego schematu, a wybór teraz oszczędza przeróbek za dwa sezony.
