Schemat kotłowni gazowej z podłogówką bez tajemnic

Masz dom liczący 160 metrów kwadratowych, osiem kilowatów zapotrzebowania na ciepło i dwa rozdzielacze podłogowe po siedem, osiem pętli każdy a wbudowana pompa w kotle kondensacyjnym podaje maksymalnie półtora metra sześciennego na godzinę. Temperatura w pętlach skacze, rozdzielacze szumią nierówno, część pomieszczeń grzeje się za słabo, część za mocno. Ten schemat kotłowni gazowej z ogrzewaniem podłogowym wymaga czegoś więcej niż instrukcji producenta wymaga zrozumienia, dlaczego woda płynie tak, a nie inaczej, i co zrobić, żeby wreszcie przestać walczyć z własną instalacją.

• Jak dobrać kocioł kondensacyjny do samej podłogówki
• Sprzęgło hydrauliczne i pompa obiegowa w układzie podłogowym
• Podłączenie dwóch rozdzielaczy podłogowych do kotła gazowego
• Kiedy pompa kotłowa nie wystarcza i jak to naprawić

Jak dobrać kocioł kondensacyjny do samej podłogówki

Kondensacyjny kocioł gazowy osiąga swoją szczytową sprawność przekraczającą 96% w stosunku do wartości opałowej paliwa wyłącznie wtedy, gdy temperatura wody powrotnej spada poniżej punktu rosy spalin, czyli poniżej około 55°C. Ogrzewanie podłogowe, projektowane na temperaturę zasilania 30-45°C, idealnie wpisuje się w ten zakres.

W domu o zapotrzebowaniu 8 kW punkt pracy kotła dla samego centralnego ogrzewania wypada gdzieś między 6 a 10 kW. Jednak kocioł musi jednocześnie podgrzewać ciepłą wodę użytkową z mocą 18-24 kW, by zapewnić komfort w łazience. Dlatego rozsądne minimum to urządzenie o zakresie modulacji 2-19 kW albo 3-19 kW węższa modulacja pozwala precyzyjniej dostosować pracę palnika do aktualnego obciążenia poza sezonem grzewczym, gdy potrzeby cieplne spadają do 3-4 kW.

Szeroki zakres modulacji ma jeszcze jedną zaletę praktyczną: ogranicza liczbę cykli start-stop palnika, co przedłuża jego żywotność i zmniejsza straty kominowe przy rozruchu. Kocioł pracujący ciągle na 25% mocy spala gaz niemal tak oszczędnie jak ten sam model pracujący na 80%, różnica mieści się w granicach 2-3 punktów procentowych sprawności sezonowej.

Przy doborze mocy warto pamiętać o normie PN-EN 12831, która definiuje warunki obliczeniowe dla projektu instalacji. Jeśli obliczeniowe zapotrzebowanie cieplne budynku wynosi 8 kW, kocioł o mocy maksymalnej 19 kW ma zapas wystarczający na pokrycie zarówno potrzeb grzewczych w najzimniejsze dni roku (zwykle -20°C dla III strefy klimatycznej w Polsce), jak i szczytów przygotowania ciepłej wody użytkowej.

Kocioł z wbudowaną pompą o wydajności 1,2-1,5 m³/h i wysokości podnoszenia 4-6 metrów w zupełności wystarczy do obsługi jednego rozdzielacza z sześcioma, siedmioma pętlami o łącznym przepływie rzędu 1,8-2,1 m³/h. Problem pojawia się w momencie, gdy do kotła podłączamy dwa rozdzielacze po osiem obiegów łączny przepływ rośnie do 2,4-2,8 m³/h i pompa kotłowa zaczyna pracować na skraju swoich możliwości.

Dobór średnicy zasilania rozdzielacza

Wskazówka: rury zasilające rozdzielacze prowadź zawsze ściągając oba zasilania do pompy obiegowej, nigdy przelotowo przez rozdzielacze. Przelot znacząco zaburza rozkład ciśnień między belkami.

Sprzęgło hydrauliczne i pompa obiegowa w układzie podłogowym

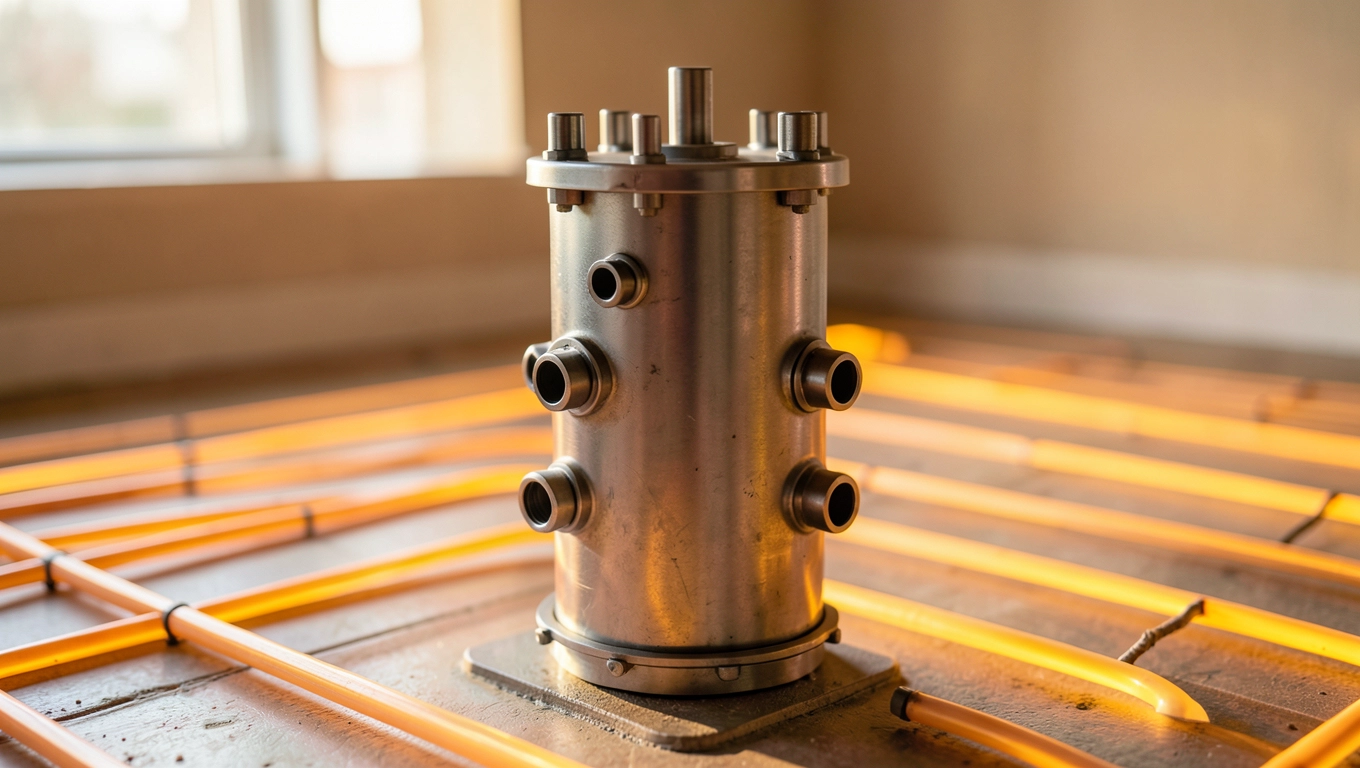

Sprzęgło hydrauliczne to cylindryczny zbiornik z kilkoma króćcami, w którym następuje rozdzielenie obiegów: kotłowego po stronie pierwotnej i instalacyjnego po stronie wtórnej. Jego obecność rozwiązuje trzy konkretne problemy jednocześnie.

Po pierwsze, pozwala pompie kotłowej pracować z jej naturalnym przepływem, a pompie obiegowej instalacji dostosować wydajność do faktycznych potrzeb rozdzielaczy. Bez sprzęgła oba obiegi są sztywno sprzężone jeśli rozdzielacze wymagają 2,5 m³/h, a kocioł chce podać 1,2 m³/h, pompa instalacyjna albo się dławi, albo wymusza przepływ przez kocioł wbrew jego preferencjom.

Po drugie, sprzęgło pełni funkcję separatora powietrza i zbiornika wyrównawczego pęcherzyki gazu wydzielają się w nim z wody i mogą być odprowadzone przez automatyczny odpowietrznik. W instalacji podłogowej, gdzie rury PE-X lub PE-RT pracują w niskich temperaturach i niewielkich prędkościach przepływu, ryzyko zapowietrzenia jest realne, szczególnie po napełnianiu lub uzupełnianiu.

Po trzecie, sprzęgło umożliwia montaż dodatkowego naczynia przeponowego na powrocie do kotła. Takie naczynie kompensuje zmiany objętości wody wywołane wahaniami temperatury i chroni wymiennik kotła przed skokami ciśnienia. Standardowe naczynie wbudowane w kocioł (zwykle 8-10 litrów) jest dobrane do obiegu kotłowego i nie zawsze wystarcza dla całej instalacji o pojemności 150-200 litrów wody.

Pompa obiegowa za sprzęgłem powinna mieć wydajność o 20-30% wyższą niż wynika z sumarycznego przepływu rozdzielaczy. Dla dwóch rozdzielaczy po osiem pętli o przepływie 0,3 m³/h każda daje to 2,4 m³/h, a z zapasem pompę o nominalnej wydajności 3,0-3,5 m³/h przy wysokości podnoszenia 4-5 metrów. Parametry takie osiągają popularne modele trójstopniowe lub elektroniczne z regulacją obrotów.

Podłączenie dwóch rozdzielaczy podłogowych do kotła gazowego

Rozdzielacz podłogowy to belka z kilkoma wyjściami, każde wyposażone w rotametr do pomiaru natężenia przepływu i zawór regulacyjny. Rotametr to przezroczysta rurka z pływakiem jego pozycja odpowiada konkretnej wartości przepływu w litrach na minutę. Bez rotametrów regulacja podłogówki staje się loterią.

Prawidłowe podłączenie dwóch rozdzielaczy wymaga rur zasilających o średnicy minimum DN25 (Cu 28 mm lub PE-X 32 mm). Mniejsza średnica powoduje nadmierne prędkości przepływu powyżej 1 m/s co przekłada się na szumy w instalacji i szybsze zużycie elementów. Przy ośmiu pętlach na każdym rozdzielaczu łączny przepływ sięga 2,4-2,8 m³/h, co wymaga już średnicy zasilania DN32 dla komfortu akustycznego.

Oba zasilania do rozdzielacza górnego i dolnego należy ściągnąć bezpośrednio do pompy obiegowej za sprzęgłem. Typowy błąd montażowy to połączenie rozdzielaczy szeregowo lub przelotowo, gdzie woda przechodzi przez pierwszy rozdzielacz, a dopiero potem trafia do drugiego. Taki układ daje nierównomierny rozkład ciśnień pętle w pierwszym rozdzielaczu mają wyższy przepływ niż w drugim.

Rozstaw rur w podłodze zależy od strefy pomieszczenia. W strefie brzegowej, czyli w pasie 1-1,5 metra od ścian zewnętrznych, rury układa się gęściej co 10 cm. W strefie wewnętrznej wystarczy rozstaw 15-20 cm. Różnica gęstości wynika z wyższych strat ciepła przez przegrody zewnętrzne i potrzeby skompensowania ich większą powierzchnią wymiany.

Długość pojedynczej pętli powinna mieścić się w przedziale 30-100 metrów, a optymalnie 50-80 metrów. Krótsze pętle mają zbyt mały opór, co utrudnia regulację i powoduje nadmierny przepływ. Dłuższe niż 100 metrów opór hydrauliczny rośnie tak bardzo, że pompa nie jest w stanie zapewnić wymaganego przepływu, a w najdalszych odcinkach temperatura spada o kilka stopni.

Parametry typowej pętli ogrzewania podłogowego

Uwaga: przekraczanie 100 metrów długości pętli przy rurze 16 mm skutkuje niestabilną regulacją i różnicami temperatury powierzchni podłogi rzędu 3-4°C między początkiem a końcem pętli.

Kiedy pompa kotłowa nie wystarcza i jak to naprawić

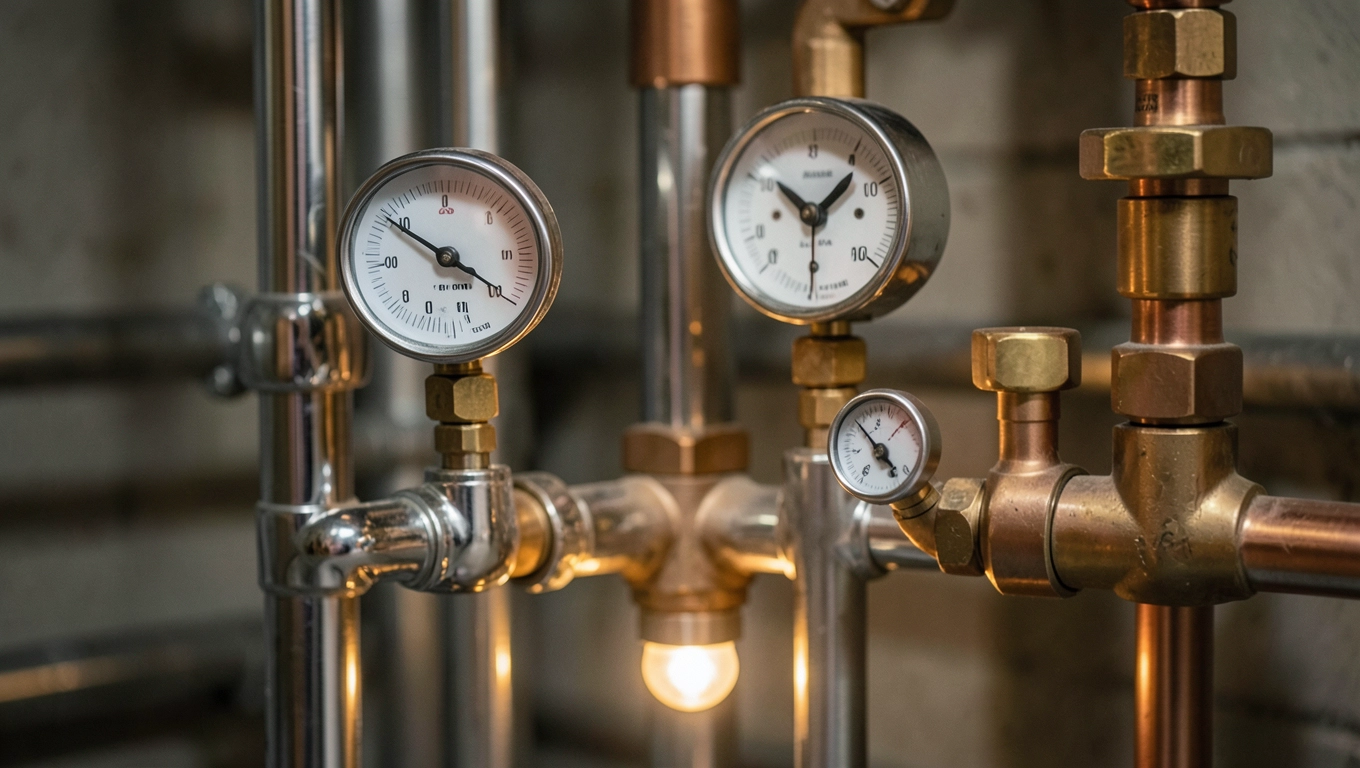

Objaw jest charakterystyczny: mimo pełnej mocy pompy wbudowanej w kocioł, rotametry na rozdzielaczach wskazują maksymalnie 0,8-1,0 l/min zamiast oczekiwanych 2-3 l/min na pętlę. Temperatura zasilania rośnie, pomieszczenia w pobliżu kotłowni są przegrzane, a te oddalone niedogrzane. Przyczyną jest zbyt niska wydajność pompy kotłowej w stosunku do wymagań instalacji.

Standardowa pompa kotłowa podaje 1,2-1,5 m³/h przy wysokości podnoszenia 4-6 metrów słupa wody. Po dodaniu oporów rozdzielaczy, rur zasilających i zaworów regulacyjnych faktyczny przepływ spada o 30-40%. W układzie z dwoma rozdzielaczami po osiem pętli potrzeba 2,4-2,8 m³/h, a to już ponad dwukrotność możliwości pompy kotłowej.

Rozwiązanie polega na montażu dodatkowej pompy obiegowej za sprzęgłem hydraulicznym. Pompa kotłowa obsługuje wtedy wyłącznie obieg pierwotny sprzęgła, a pompa instalacyjna obieg wtórny, czyli rozdzielacze. Każda pracuje w zakresie swoich optymalnych parametrów, a sprzęgło wyrównuje ewentualne różnice ciśnień.

Sterowanie pompą dodatkową zależy od stopnia automatyzacji. Najprostsze rozwiązanie to praca ciągła pompa włącza się razem z kotłem i wyłącza po jego zgaszeniu. Sprawdza się w instalacjach z jedną stałą temperaturą zasilania. Bardziej elegancko działa sterowanie sygnałem z automatyki pogodowej pompa startuje tylko wtedy, gdy temperatura zewnętrzna spada poniżej ustawionego progu, zwykle 12-15°C.

Moduł automatyki pogodowej z czujnikiem temperatury zewnętrznej potrafi też dynamicznie zmieniać temperaturę zasilania w zależności od warunków atmosferycznych. Przy -10°C podłogówka dostaje 40°C, przy +5°C tylko 28°C. Taka regulacja krzywej grzewczej podnosi odczuwalny komfort i obniża zużycie gazu o 8-12% rocznie w porównaniu ze stałą temperaturą zasilania.

Checklist przed pierwszym uruchomieniem

• Płukanie instalacji wodą z dodatkiem środka czyszczącego przez minimum 30 minut, aż woda wypływająca będzie czysta.
• Próba ciśnieniowa 6 bar przez 30 minut bez spadku ciśnienia.
• Odpowietrzenie rozdzielaczy przez zawory ręczne przy włączonej pompie.
• Regulacja przepływów na rotametrach zgodnie z obliczeniami projektowymi.
• Ustawienie krzywej grzewczej w automatyce kotła.
• Kontrola temperatury powrotu powinna być niższa od zasilania o 5-8°C.

Orientacyjny kosztorys elementów kotłowni

Wskazówka: inwestycja w sprzęgło hydrauliczne i pompę dodatkową zwraca się zwykle w ciągu 3-4 sezonów grzewczych dzięki niższemu zużyciu gazu i brakowi reklamacji na nierównomierne grzanie.

Schemat kotłowni gazowej z ogrzewaniem podłogowym to nie rysunek techniczny, tylko fizyczny opis tego, jak energia przepływa przez układ od palnika kotła, przez sprzęgło, pompę i rozdzielacze, aż po betonowy jastrych pod stopami. Każdy element pełni konkretną funkcję w tym łańcuchu i każdy błąd wymiarowania przekłada się na konkretne zimne stopy w sypialni na piętrze.

Źródła danych: PN-EN 12831 (metody obliczania obciążenia cieplnego), PN-EN 1264 (ogrzewanie podłogowe wymagania i badania), katalogi techniczne pomp obiegowych, dokumentacja producentów kotłów kondensacyjnych, forum instalacyjne (przypadek domu 160 m², 8 kW). Dodatkowe informacje na temat norm i wymagań dostępne na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w materiałach Krajowej Izby Klastrów Energii i Ochrony Klimatu.
