Styropian z rowkami pod ogrzewanie podłogowe – co warto wiedzieć?

Jeśli planujesz instalację wodnego ogrzewania podłogowego, wiesz doskonale, że izolacja to nie detal, lecz fundament sprawności całego systemu. Płyty styropianowe z rowkami eliminują najczęstszy błąd wykonawczy niedokładne ułożenie rur grzewczych na nieprzygotowanym podłożu a przy okazji redukują straty ciepła sięgające nawet 20 procent w źle zaizolowanych podłogach. Podpowiadam, jak dobrać parametry techniczne, aby system działał efektywnie przez dekady.

• Parametry techniczne płyt styropianowych z rowkami
• Montaż rur grzewczych w rowkach krok po kroku
• Korzyści izolacji termicznej i oszczędność energii
• Styropian z rowkami pod ogrzewanie podłogowe Pytania i odpowiedzi

Parametry techniczne płyt styropianowych z rowkami

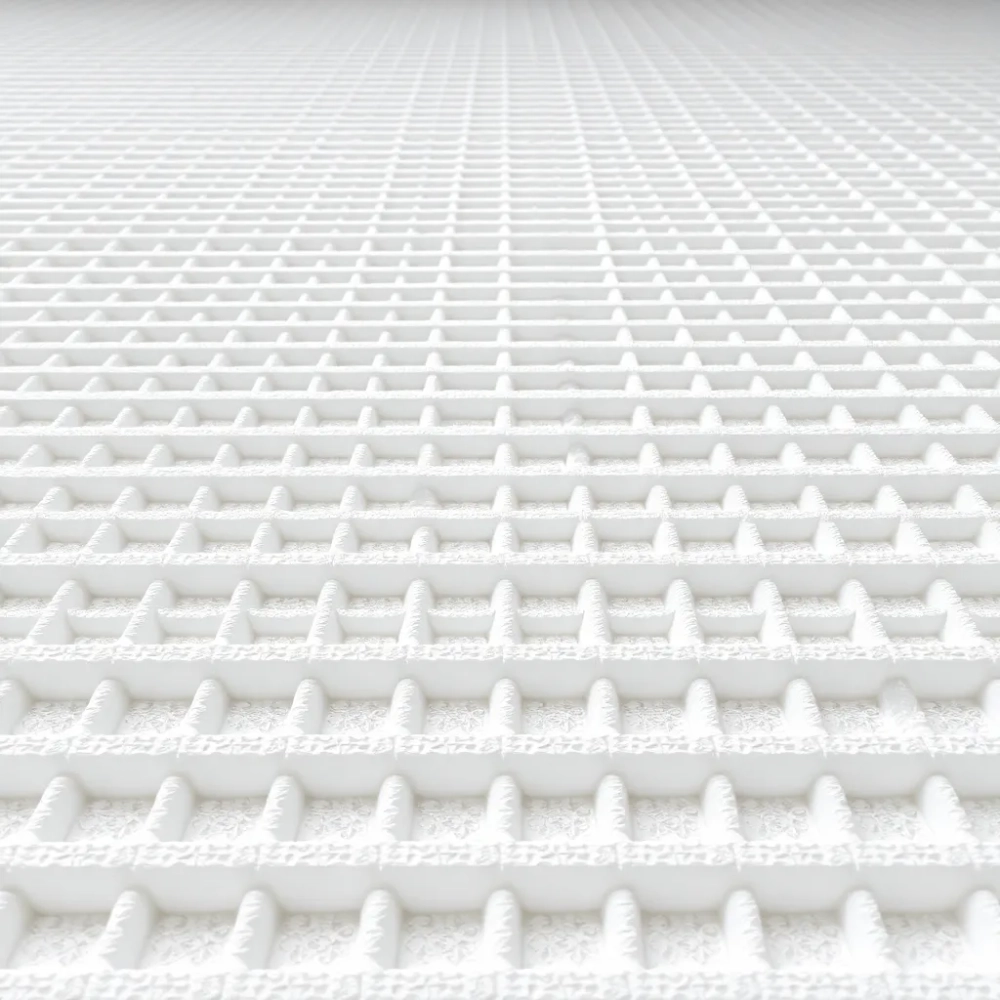

Płyty styropianowe dedykowane do systemów wodnego ogrzewania podłogowego różnią się od standardowych arkuszy izolacyjnych przede wszystkim geometrią powierzchni. Wytłoczone rowki lub wypustki tworzą precyzyjne koryta, które prowadzą rury grzewcze o średnicy od 14 do 18 milimetrów bez ryzyka przesunięcia podczas zalewania wylewki. To rozwiązanie konstrukcyjne wydaje się proste, lecz jego wpływ na równomierność rozprowadzenia ciepła jest fundamentalny.

Klasa EPS 200 oznacza, że materiał wytrzymuje obciążenie użytkowe do 200 kilogramów na metr kwadratowy bez odkształceń trwałych. W praktyce oznacza to, że płyta zachowuje swoje właściwości izolacyjne nawet pod ciężarem warstwy betonu, jastrychu i mebli. Współczynnik przewodzenia ciepła na poziomie 0,033 wata na metr razy kelwin plasuje ten materiał wśród najbardziej efektywnych izolatorów dostępnych na rynku konstrukcyjnym.

Grubość całkowita płyty wynosi około 4,7 centymetra, co z dwucentymetrowej warstwy bazowej oraz 2,7-centymetrowej wysokości rowka. Ta geometria zapewnia wystarczającą izolację termiczną od spodu oraz stabilne prowadzenie przewodów grzewczych na powierzchni. Producent określa pokrycie jednej paczki na poziomie 7,7 metra kwadratowego, co ułatwia planowanie zakupów przy większych realizacjach.

Zobacz Styropian pod ogrzewanie podłogowe 5 cm cena

Norma EPS-EN T(2)-L((2)-W(2)-S(2)-P(5)-BS250-CS(DS(N)2-DS(70,-)1-DLT(1)5 definiuje komplet parametrów wytrzymałościowych i termicznych. Skrót CS wskazuje na odporność na ściskanie przy 10-procentowym odkształceniu, natomiast DLT określa stabilność wymiarową w warunkach obciążenia termicznego. Dla instalatora najważniejsza jest informacja, że płyta nie zmieni geometrii rowków pod wpływem temperatury nośnika ciepła.

Materiał bazowy stanowi ekspandowany polistyren wytwarzany metodą formowania, co zapewnia jednorodność struktury komórkowej. Producent oferuje również wersje wykonane z XPS oraz PIR ALU jako alternatywę dla projektów wymagających wyższej odporności na wilgoć lub lepszych parametrów izolacyjnych. Wybór między EPS a XPS zależy przede wszystkim od warunków wilgotnościowych panujących w pomieszczeniu.

Porównanie parametrów różnych typów płyt izolacyjnych

Kiedy nie stosować EPS 200

Płyty styropianowe EPS 200 nie sprawdzają się w miejscach narażonych na bezpośrednie obciążenie punktowe, takich jak przejazdy wózków widłowych czy strefy przemysłowe. W takich przypadkach konieczne jest zastosowanie twardszych płyt XPS lub wykonanie dodatkowego zbrojenia wylewki. Również w pomieszczeniach o podwyższonej wilgotności, gdzie ryzyko kondensacji pary wodnej jest wysokie, warto rozważyć wersję XPS z zamkniętą strukturą komórkową.

Polecamy Ile cm styropianu na podłogę pod ogrzewanie podłogowe

Montaż rur grzewczych w rowkach krok po kroku

Precyzyjne ułożenie rur grzewczych w rowkach płyty izolacyjnej to czynność, która wymaga systematyczności, ale niekoniecznie specjalistycznych umiejętności. Kluczem jest odpowiednie przygotowanie podłoża przed rozpoczęciem układania płyt. Powierzchnia musi być czysta, sucha i wyrównana w takim stopniu, aby różnice wysokości na jeden metr bieżący nie przekraczały 5 milimetrów.

Płyty układa się od najdalszego punktu pomieszczenia, kierując się w stronę wyjścia. Łączenia boczne offsetować względem sąsiednich rzędów, aby uniknąć ciągłych szczelin na całej długości podłogi. Docinanie płyt w okolicach ścian i słupów wykonuje się ostrym nożem do styropianu, a powstałe szczeliny wypełnia się pianką poliuretanową niskoprężną, aby zachować ciągłość izolacji termicznej.

Rury grzewcze wkłada się w rowki rozpoczynając od rozdzielacza, prowadząc je zgodnie z zaplanowanym schematem meandry, spirale lub układ podwójny meander. Promień gięcia nie może być mniejszy niż pięciokrotność średnicy zewnętrznej rury, ponieważ zbyt ostre załamania zwiększają opory przepływu i ryzyko zagniecenia ścianki. Rura powinna wskakiwać w rowek z wyczuwalnym oporem, co świadczy o właściwym spasowaniu geometrii.

Może Cię zainteresować też ten artykuł Ile styropianu pod ogrzewanie podłogowe

Po ułożeniu wszystkich obiegów należy zamontować taśmę dylatacyjną wzdłuż wszystkich ścian oraz wokół słupów i przejść przez futryny. Ta warstwa kompensacyjna zapobiega pękaniu wylewki podczas pracy termicznej systemu. Grubość taśmy dobiera się do przewidywanej rozszerzalności liniowej betonu standardowo stosuje się taśmy o grubości od 8 do 12 milimetrów.

Przed wykonaniem wylewki zaleca się przeprowadzenie próby ciśnieniowej przez minimum 24 godziny. System napełnia się wodą pod ciśnieniem równym 1,5-krotności ciśnienia roboczego, a następnie obserwuje manometr. Spadek ciśnienia świadczy o nieszczelności, którą należy zlokalizować i usunąć przed zalaniem. Nie można pomijać tego etapu, ponieważ naprawa przecieku w zalanym betonie jest niezwykle kosztowna i czasochłonna.

Zasady prowadzenia rur w różnych pomieszczeniach

Rozstaw rur grzewczych uzależnia się od zapotrzebowania na moc cieplną danego pomieszczenia. W strefach przyokiennych, gdzie straty cieplne są najwyższe, stosuje się zagęszczenie od 10 do 12 centymetrów. W centralnych częściach pomieszczeń rozstaw można zwiększyć do 15-20 centymetrów. Maksymalna długość pojedynczego obiegu nie powinna przekraczać 120 metrów, aby nie przekroczyć oporów przepływu.

Korzyści izolacji termicznej i oszczędność energii

Właściwie dobrana izolacja termiczna pod ogrzewaniem podłogowym wpływa bezpośrednio na efektywność całego systemu grzewczego. Płyta styropianowa o współczynniku lambda 0,033 W/m·K tworzy barierę, która kieruje strumień ciepła wyłącznie ku górze, do wnętrza pomieszczenia. Bez tej warstwy znaczna część energii uciekałaby przez strop do nieogrzewanego pomieszczenia lub gruntu.

Straty ciepła przez przegrodę podłogową w budynku bez izolacji mogą sięgać nawet 20 procent całkowitego zapotrzebowania na energię użytkową. Zastosowanie płyt izolacyjnych z rowkami redukuje te straty do poziomu 3-5 procent, co w skali roku przekłada się na wymierne oszczędności w kosztach ogrzewania. Rachunek zależy oczywiście od cen nośnika energii i powierzchni ogrzewanej podłogi.

Równomierne rozprowadzenie ciepła po całej powierzchni podłogi eliminuje efekt zimnych stref, który występuje przy tradycyjnych grzejnikach konwekcyjnych. Rury ułożone w rowkach zachowują stały rozstaw na całej długości obiegu, co gwarantuje jednolitą temperaturę powierzchni. Mieszkańcy cenią ten komfort szczególnie w pomieszczeniach, gdzie chodzą boso łazienkach, sypialniach, pokojach dziecięcych.

System wodnego ogrzewania podłogowego współpracuje idealnie z nowoczesnymi źródłami ciepła o niskiej temperaturze zasilania, takimi jak pompy ciepła czy kondensacyjne kotły gazowe. Obniżenie temperatury wody zasilającej o 10 stopni Celsjusza w porównaniu z tradycyjnym systemem grzejnikowym przekłada się na wzrost sprawności źródła ciepła rzędu 8-12 procent. To właśnie ta synergia sprawia, że ogrzewanie podłogowe uznaje się za najbardziej energooszczędny sposób distribucji ciepła w budynku.

Z perspektywy akustyki pomieszczeń płyty styropianowe pełnią dodatkową funkcję dźiękoizolacyjną. Warstwa EPS tłumi dźwięki uderzeniowe przenoszone przez strop, co jest istotne w budynkach wielorodzinnych. Współczynnik izolacji od dźwięków uderzeniowych dla standardowej płyty EPS 200 wynosi około 25 dB, co spełnia wymagania normy PN-B-02151-3 dla budynków mieszkalnych.

Długowieczność systemu izolacyjnego z płyt EPS szacuje się na 50-80 lat bez degradacji parametrów termicznych. Materiał nie gnije, nie koroduje i zachowuje wymiary w szerokim zakresie temperatur. Regularna kontrola szczelności instalacji oraz przestrzeganie parametrów eksploatacyjnych zalecanych przez producenta gwarantują bezawaryjną pracę przez dekady.

Dodatkowe elementy systemu izolacyjnego

Folia izolacyjna układana na wierzch płyt styropianowych przed wylaniem wylewki spełnia dwie funkcje. Po pierwsze stanowi barierę dla wilgoci z mleczka cementowego, która mogłaby wnikać w strukturę styropianu. Po drugie ułatwia poślizg płyty względem wylewki podczas pracy termicznej, redukując naprężenia w warstwie betonu. Siatka zbrojeniowa z tworzywa sztucznego wzmacnia wylewkę i zapobiega spękowaniu powierzchni.

Kiedy inwestycja w lepszą izolację się zwraca

Różnica w cenie między podstawową płytą EPS a wersją premium XPS lub PIR ALU wynosi od 30 do 60 procent. Zwrot tej dodatkowej inwestycji następuje po 5-8 latach w zależności od intensywności eksploatacji i kosztu energii. W budynkach o wysokim standardzie energetycznym, gdzie różnica strat cieplnych jest relatywnie niewielka, ekonomika może przesądzać o wyborze tańszego rozwiązania.

Kluczowa zasada brzmi: nie oszczędzaj na izolacji termicznej podłogi, jeśli planujesz eksploatację systemu przez więcej niż jedną dekadę. Koszt materiału izolacyjnego stanowi niewielki procent całkowitego budżetu inwestycji, natomiast wpływ na rachunki za ogrzewanie jest stały i długotrwały. Dobrej jakości płyta z rowkami to inwestycja, która pracuje każdego dnia przez cały okres użytkowania budynku.
