Centralne ogrzewanie grawitacyjne – jak działa i kiedy warto je wybrać?

Masz dom z lat siedemdziesiątych, osiemdziesiątych albo wcześniejszy i właśnie stoisz przed decyzją: zostawić starą, grawitacyjną instalację centralnego ogrzewania, wymienić ją na pompową, czy próbować jakiejś hybrydy. Szukasz kogoś, kto wreszcie wytłumaczy to konkretnie, bez lania wody i bez odsyłania do norm, których nikt nie czyta. System grawitacyjny centralnego ogrzewania opiera się na prostej fizyce, ale diabeł tkwi w średnicach, wysokościach i nachyleniach tam, gdzie większość opisów internetowych kończy się ogólnikiem. Poniżej dostajesz konkretne liczby, schemat decyzyjny i listę sytuacji, w których taki system nadal ma sens, a kiedy tylko straci pieniądze.

• Instalacja grawitacyjna CO schemat, średnice rur i wymagana wysokość pionu
• Ogrzewanie grawitacyjne wady i zalety oraz realne koszty eksploatacji
• Rozdział górny czy dolny w centralnym ogrzewaniu grawitacyjnym co wybrać?
• Kiedy wymienić instalację grawitacyjną checklista decyzyjna dla inwestora
• Najczęstsze pytania o ogrzewanie grawitacyjne

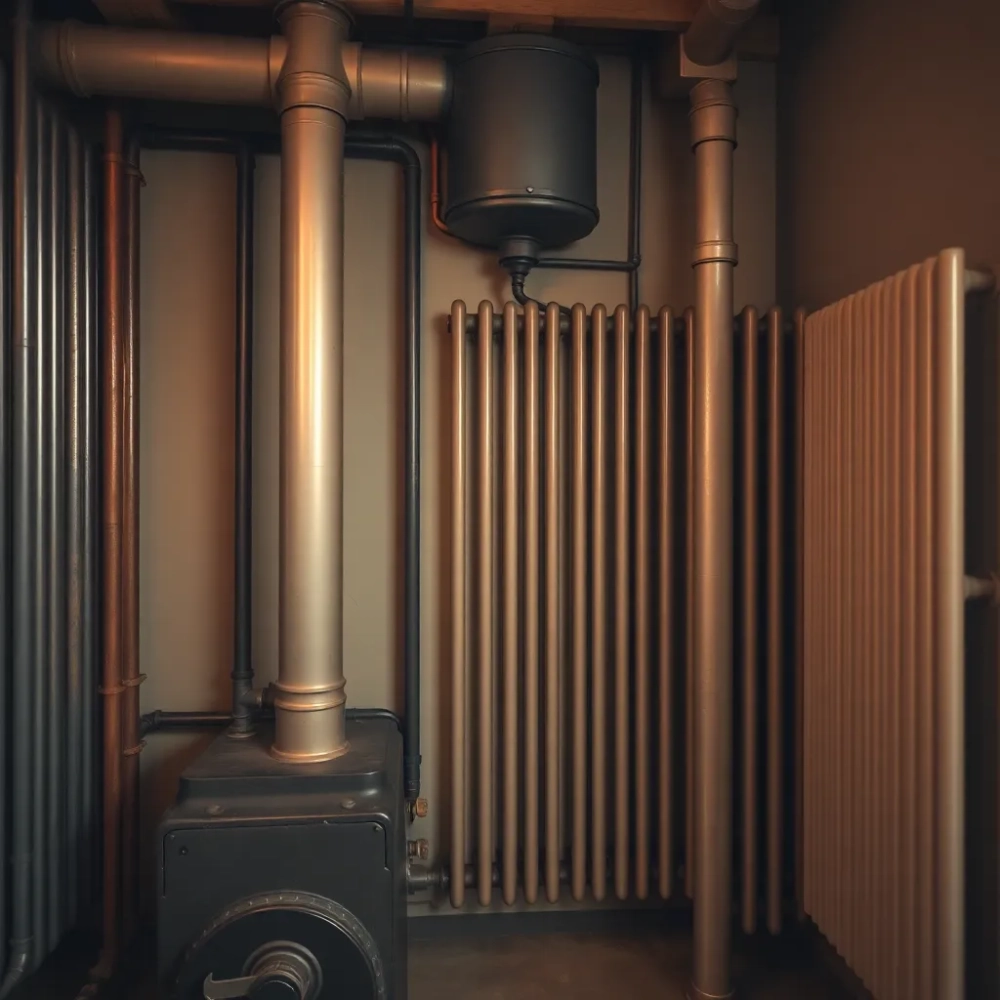

Instalacja grawitacyjna CO schemat, średnice rur i wymagana wysokość pionu

Grawitacja działa, bo woda gorąca jest lżejsza od zimnej. Przy różnicy temperatury równej 20°C gęstość wody spada o około 0,6%, a ta drobna różnica wystarcza, by uruchomić naturalny obieg. Siła napędowa rośnie wraz z wysokością pionu między kotłem a najwyższym punktem instalacji. Wzór jest brutalnie prosty: F = g · H · Δρ, gdzie g to przyspieszenie ziemskie, H to wysokość słupa wody, a Δρ to różnica gęstości. Praktyczna konsekwencja jest taka, że bez trzech metrów pionu nie ma mowy o stabilnym obiegu, a przy pięciu metrach system zaczyna działać naprawdę pewnie.

Zasilanie i powrót wymagają różnych średnic. Klasyczny, sprawdzony przez dekady dobór to DN32 na zasilaniu wznoszącym i DN25 w rozprowadzeniach poziomych, natomiast powrót realizuje się rurą DN20. Te wartości nie są przypadkowe, wynikają z faktu, że wolniejszy przepływ grawitacyjny wymaga większego przekroju, by zbyt mocno nie rosła strata ciśnienia. Norma PN-92/B-01706 wprost zaleca średnice większe niż dla układów pompowych, choć w praktyce instalatorskiej nikt dziś tej normy nie cytuje, wszyscy po prostu pamiętają stare zasady.

Nachylenie rur poziomych to drugi filar poprawnej pracy. Bez 5-10 mm na metr w kierunku zgodnym z przepływem woda nie odpowietrzy się sama, a układ zacznie gromadzić poduszkę powietrzną w najwyższym punkcie. To właśnie stamtąd biorą się zimne grzejniki w sypialni na piętrze, mimo że formalnie instalacja jest drożna. Odpowietrzniki automatyczne pomagają, ale ich nadmiar szkodzi, bo każdy taki zawór wpuszcza dodatkowe powietrze przy rozruchu na zimno.

Wysokość kotłowni musi pozwolić na poprowadzenie głównego pionu bez kolanek po drodze. Każde kolano to spadek ciśnienia grawitacyjnego, bo zmusza wodę do zmiany kierunku, a siła napędowa w grawitacji jest i tak niewielka. Dlatego najlepsze realizacje mają komin zasilający prowadzony możliwie prosto, najczęściej w pobliżu komina spalinowego, bo tam łatwo uzyskać ciągłą oś pionową.

Schemat cyrkulacji wygląda tak: woda w kotle nagrzewa się do około 75-80°C, unosi się głównym pionem, dociera do rozdzielacza na poddaszu lub najwyższej kondygnacji, a następnie rozpływa się grawitacyjnie do poszczególnych grzejników. Po oddaniu ciepła schłodzona woda wraca rurą powrotną, która biegnie równolegle do zasilającej, ale poniżej. Najważniejsze jest to, że cały obieg odbywa się bez udziału pompy i jakiegokolwiek sterownika elektronicznego, co dla wielu właścicieli domów na wsiach stanowi przewagę nie do przecenienia.

Ogrzewanie podłogowe przy grawitacji nie zadziała. Rurę o średnicy 16 mm trzeba by ułożyć na powierzchni 60-100 m², by uzyskać rozsądne moce, a przepływ grawitacyjny nie jest w stanie pokonać oporów takiej pętli. Ktoś może powiedzieć, że widział takie realizacje. To możliwe, ale działały one tylko w domach z piecami węglowymi o dużej masie akumulacyjnej, gdzie temperatura wody oscylowała wokół 50°C, a nie dlatego, że fizyka nagle zaczęła sprzyjać grawitacji.

Ogrzewanie grawitacyjne wady i zalety oraz realne koszty eksploatacji

Brak pompy to największa zaleta i zarazem główne ograniczenie. Awaria pompy w układzie pompowym oznacza zimne kaloryfery do czasu naprawy, a w systemie grawitacyjnym ten problem po prostu nie istnieje. Koszt samej pompy to 150-400 zł, ale do tego dochodzi koszt sterownika, zaworu mieszającego i serwisu, bo pompa nie jest wieczna. Po piętnastu latach łożyska zaczynają hałasować, po dwudziestu może paść wirnik.

Nagrzewanie trwa znacznie dłużej niż w układzie pompowym. Po rozpaleniu kotła węglowego pierwsze grzejniki robią się ciepłe po 40-60 minutach, ale pełną temperaturę komfortową dom osiąga po 3-4 godzinach. To nie wada, jeśli ktoś pali codziennie rano i wieczorem, ale w trybie pracy „tykającego kotła gazowego" grawitacja nie zdąży zareagować na nagłą zmianę temperatury zewnętrznej.

Różnica w kosztach inwestycyjnych jest wyraźna. Instalacja grawitacyjna potrzebuje więcej stali, większych średnic, większej liczby zaworów odpowietrzających. Za to nie potrzebuje pompy obiegowej, zaworu różnicowego, sprzęgła hydraulicznego ani automatyki sterującej. W przeliczeniu na jedną kondygnację domu 120 m² różnica wynosi zwykle 1500-2500 zł, przy czym wariant pompowy jest tańszy, jeśli porównywać tylko materiały.

Niezawodność obiegu zależy od jakości odpowietrzenia i szczelności instalacji. Grawitacja nie toleruje zapowietrzenia, nieszczelnych połączeń gwintowych i zbyt małych średnic. Każdy taki defekt objawia się nierównomiernym grzaniem, którego nie da się skorygować żadnym termostatem przy grzejniku. To dlatego stare instalacje w domach wielopokoleniowych działały lepiej niż te same instalacje po amatorskiej modernizacji, bo doświadczeni instalatorzy wiedzieli, że lepiej dać rurę o jeden cal większą, niż zaoszczędzić trzy metry materiału.

Regulacja temperatury w pomieszczeniach jest ograniczona. Zawory termostatyczne w grawitacji działają gorzej niż w układzie pompowym, bo zmniejszają przepływ, a obieg naturalny tego nie toleruje. Rozwiązaniem jest zawór różnicowy między zasilaniem a powrotem, ale to już komplikacja, która częściowo niweluje zaletę prostoty. Dla kogoś, kto ceni stabilność temperatury pokojowej ±0,5°C, grawitacja będzie frustrująca. Dla kogoś, kto akceptuje wahania 1-2°C, w zupełności wystarczająca.

Rozdział górny czy dolny w centralnym ogrzewaniu grawitacyjnym co wybrać?

Rozdział górny umieszcza rury zasilające na najwyższej kondygnacji lub poddaszu, a grzejniki podłączone są do pionów schodzących w dół. Taki układ daje największą siłę napędową, bo różnica wysokości między kotłem a rozdzielaczem sięga pełnej wysokości budynku. W domach z użytkowym poddaszem lub pełnym piętrem to rozwiązanie pierwszego wyboru, bo trasa rur jest naturalna i nie wymaga prowadzenia ich po ścianach.

Rozdział dolny prowadzi rury zasilające pod stropem parteru lub w piwnicy, a piony wznoszą się do góry tylko na odcinkach przy grzejnikach. To rozwiązanie tańsze, ale o słabszej sile napędowej, bo wysokość efektywna wynosi wtedy zaledwie 2-3 metry od kotła do najwyższego grzejnika. W domach parterowych bez piwnicy rozdział dolny może w ogóle nie wystarczyć do stabilnej cyrkulacji, dlatego czasem trzeba sztucznie podnieść kocioł na cokół.

Długość obiegu ma znaczenie. W rozdziale górnym średnia długość pętli od kotła do najdalszego grzejnika wynosi 25-40 m, a w dolnym 35-60 m. Każdy dodatkowy metr to dodatkowy opór, który grawitacja musi pokonać, więc długie obiegi w rozdziale dolnym wymagają zwiększonych średnic, czasem nawet DN40 w głównym zasilaniu. To z kolei podnosi koszt materiału i komplikuje wykonanie, bo takie średnice trudniej ukryć w warstwie tynku.

W domach z podpiwniczeniem rozdział dolny ma sens, bo kocioł stoi w piwnicy, a rury idą poziomo pod stropem tej kondygnacji. To historycznie najpopularniejszy wariant w polskim budownictwie z lat 60-80. W takich domach wymiana na rozdział górny oznacza kucie bruzd w ścianach piętra i prowadzenie rur po widocznych powierzchniach, chyba że zdecydujemy się na montaż podtynkowy z zamurowaniem lub zabudową z karton-gipsu.

Dla nowych inwestycji rozdział górny wygrywa zdecydowanie. Wyższa siła napędowa, krótsze obiegi, łatwiejsze odpowietrzenie. Jedynym argumentem za rozdziałem dolnym jest sytuacja, gdy remontujemy istniejący układ i chcemy zachować dotychczasowe trasy rur, bo wszystkie średnice i podejścia są już na swoich miejscach. Wtedy modernizacja polega na wymianie grzejników i zaworów, a sam układ pozostaje w starej konfiguracji.

Kiedy wymienić instalację grawitacyjną checklista decyzyjna dla inwestora

Decyzja o pozostawieniu grawitacji albo przejściu na pompową zależy od pięciu konkretnych czynników, a nie od mody czy opinii sąsiada. Pierwszy to dostępność prądu. Jeśli dom stoi na końcu wsi i zdarzają się awarie sieci trwające po kilka godzin, system grawitacyjny jest ubezpieczeniem, którego pompowa instalacja nie oferuje nawet z zasilaniem awaryjnym.

Drugi czynnik to typ grzejników. Stare żeliwne żeberkowe grzejniki mają dużą pojemność wodną, bo jeden człon mieści 1,5-2 litry. Działają świetnie z grawitacją, bo ich opór hydrauliczny jest niski. Wymiana na aluminiowe płytowe grzejniki o małej pojemności zmienia charakter instalacji przepływ rośnie, a grawitacja może nie nadążyć. W takiej sytuacji lepsza będzie pompa.

Trzeci to planowane ocieplenie. Jeśli dom przechodzi termomodernizację, zapotrzebowanie na ciepło spada z 120-150 W/m² do 50-70 W/m². W takiej sytuacji stare grzejniki żeliwne mają ogromny nadmiar mocy, a grawitacja zaczyna pracować w trybie cyklicznego wyłączania się, bo temperatura wody spada poniżej progu konwekcji. To częsty powód decyzji o wymianie na pompową z mniejszymi grzejnikami.

Czwarty to wiek instalacji. Rury stalowe ocynkowane po 35-40 latach zaczynają korodować od wewnątrz, a złogi rdzy zmniejszają przekrój nawet o 50%. Grawitacja w takiej instalacji nie ma już szans, bo przepływ praktycznie ustaje. Wymiana jest nieunikniona, a przy okazji wymiany rur można od razu zdecydować, czy zostawiamy logikę grawitacyjną, czy przechodzimy na pompową.

Piąty to przyszłe źródło ciepła. Kocioł kondensacyjny gazowy potrzebuje niskich temperatur zasilania, rzędu 45-55°C dla pełnej efektywności. Przy takiej temperaturze grawitacja praktycznie nie pracuje, bo różnica gęstości jest zbyt mała. To samo dotyczy pompy ciepła, która wymaga temperatury zasilania 35-40°C. Jeśli w planach jest wymiana źródła ciepła na nowoczesne, system grawitacyjny nie ma przyszłości bez gruntownej modernizacji.

Hybryda to opcja dla niezdecydowanych. Można zostawić grawitacyjną logikę obiegu, ale dodać pompę obiegową na zasilaniu i zawór różnicowy. Taki układ pracuje jak pompowa instalacja, ale w razie awarii prądu automatycznie przełącza się na grawitację dzięki zaworowi zwrotnemu i bypassowi. Koszt takiej modernizacji to 1200-1800 zł, co stanowi niewielką kwotę w porównaniu z pełną przebudową. Sprawdza się w domach, gdzie prąd bywa niestabilny, a komfort termiczny chce się mieć wyższy.

Checklista decyzyjna: 1) Czy prąd jest pewny i stabilny? 2) Czy grzejniki są żeliwne stare czy aluminiowe nowe? 3) Czy planowane jest ocieplenie lub wymiana źródła ciepła w ciągu 5 lat? 4) Czy instalacja ma więcej niż 35 lat? 5) Czy dom ma piętro z użytkowym poddaszem? Jeśli na trzy pytania odpowiedź brzmi „nie", grawitacja nadal ma sens. Jeśli trzy odpowiedzi to „tak", pompowa wyjdzie taniej i będzie wygodniejsza w perspektywie dekady.

Warto wiedzieć: Odpowietrzanie instalacji grawitacyjnej wymaga otwarcia wszystkich zaworów grzejnikowych, odkręcenia najwyżej położonego odpowietrznika automatycznego, a następnie powolnego uzupełniania wody. Słyszalne bulgotanie i nierównomierne grzanie przy pierwszym rozruchu to norma cały proces stabilizacji trwa od 2 do 6 godzin pracy kotła.

Uwaga: Zapowietrzenie objawia się zimnymi grzejnikami w najwyższej kondygnacji przy jednoczesnym silnym grzaniu na parterze. Winowajcą jest najczęściej zbyt małe nachylenie rury lub brak odpowietrznika w najwyższym punkcie instalacji. Korekta wymaga demontażu odcinka rury i korekty spadku.

Rada praktyczna: Przy modernizacji zostaw jedną pętlę w starej konfiguracji grawitacyjnej jako obieg awaryjny. Wystarczy zawór odcinający i bypass obok pompy. Gdy pompa padnie zimą, wystarczy kilka minut pracy ręcznej, by dom znów grzał, nawet jeśli z mniejszą mocą.

Najczęstsze pytania o ogrzewanie grawitacyjne

Czy można połączyć grawitację z buforem ciepłej wody użytkowej? Tak, ale wymaga to dodatkowego obiegu z własną pompą, bo bufor zasilany grawitacyjnie miałby zbyt powolny przepływ i wychładzał wodę w obiegu grzewczym. Standardowo bufor instaluje się w obiegu pompowym z wymiennikiem po stronie grawitacyjnej.

Ile kosztuje pełna modernizacja instalacji grawitacyjnej na pompową? Dla domu 120 m² mowa o kwocie 8 000-14 000 zł łącznie z robocizną. Obejmuje wymianę rur, grzejników, zaworów, montaż pompy, sprzęgła i automatyki. Samo przejście na hybrydę to 1500-2000 zł.

Czy kotły kondensacyjne współpracują z grawitacją? Teoretycznie tak, ale nieefektywnie. Kocioł kondensacyjny osiąga sprawność 95%+ przy temperaturze zasilania 50°C, a taka różnica temperatury praktycznie zatrzymuje obieg grawitacyjny. Wymagałoby to grzania przy 70-80°C ze stratą sprawności rzędu 15-20%.

Jak rozpoznać, czy instalacja jest zapowietrzona? Pierwsze objawy to szum i bulgotanie w rurach, nierównomierne grzanie grzejników na tej samej kondygnacji oraz charakterystyczne stukanie przy rozruchu. W skrajnych przypadkach najwyżej położony grzejnik pozostaje zimny, mimo że reszta instalacji pracuje prawidłowo.

Czy warto instalować zawory termostatyczne w grawitacji? Bezpośrednio przy grzejnikach nie, bo zmniejszają przepływ i zaburzają obieg. Można natomiast zamontować zawór różnicowy na głównym obiegu, który stabilizuje ciśnienie, ale regulację w pokojach lepiej zostawić ręcznym zaworom z pokrętłem lub ograniczyć do jednego grzejnika pełniącego funkcję regulatora.

Źródła i normy

• PN-92/B-01706 Instalacje centralnego ogrzewania. Wymagania techniczne.
• PN-EN 12828 Instalacje grzewcze w budynkach. Projektowanie i obliczenia.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Dane rynkowe cen instalacji centralnego ogrzewania na podstawie raportów cenowych portali branżowych (np. cenniki instalacyjne publikowane przez wydawnictwa branżowe).

Kluczowe dane techniczne oparte są na klasycznej literaturze polskich instalatorów, w tym opracowaniach Zygmunta Spychalskiego i Edwarda Szcześniaka, oraz na bieżących analizach rynkowych publikowanych przez portale branżowe takie jak instalacje.com.pl i klimatyzacja.pl. Parametry fizyczne wody opierają się na tablicach termodynamicznych ITES (Instytut Techniki Cieplnej w Stuttgartzie), przeliczonych na warunki polskie. Przy podejmowaniu decyzji warto skonsultować konkretny projekt z uprawnionym projektantem instalacji sanitarnych, bo każdy dom ma inną geometrię pionu.
