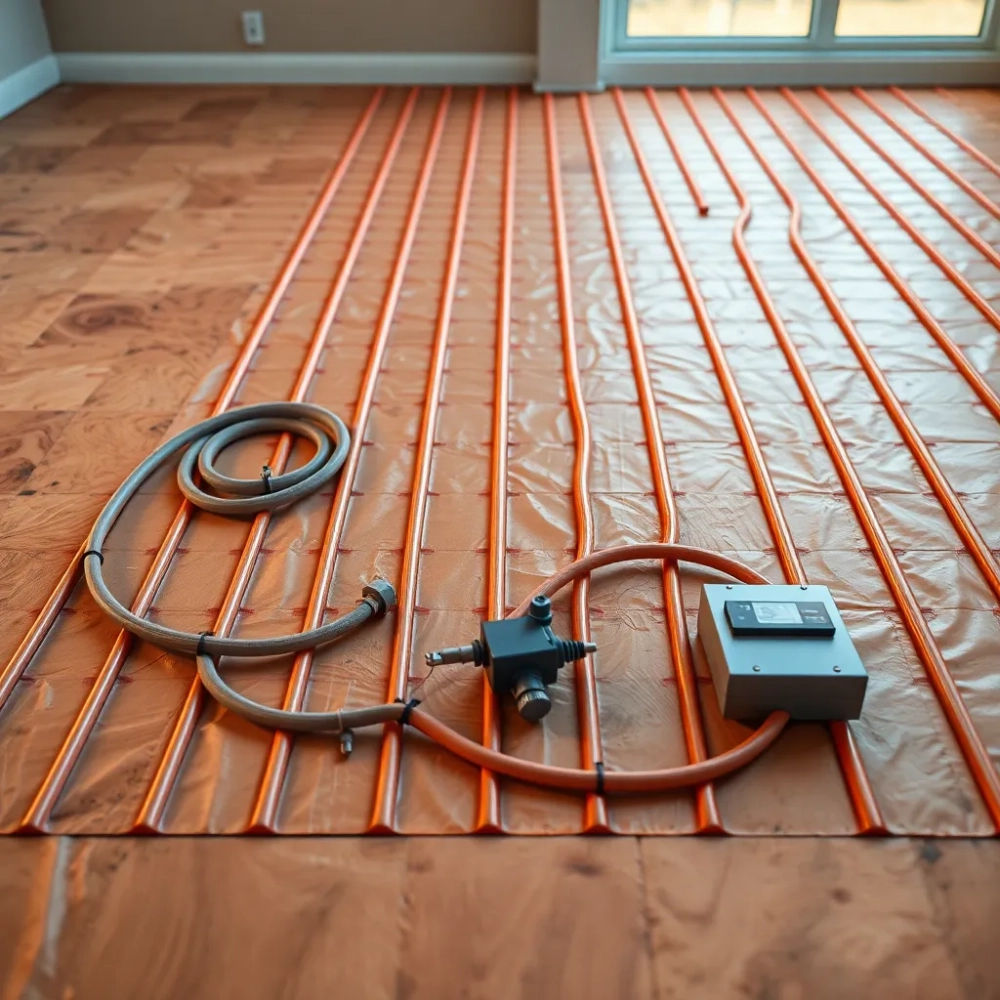

Zestaw do ogrzewania podłogowego – dlaczego warto mieć ciepłą podłogę

Zimne stopy podczas gdy cały dom zdaje się dogrzany to zmora, która potrafi zepsuć nawet najprzyjemniejszy wieczór. Problem tkwi w samym źródle ciepła tradycyjne grzejniki grzeją powietrze nad podłogą, podczas gdy nasze nogi nadal marzną. Zestaw do ogrzewania podłogowego eliminuje tę dysproporcję raz na zawsze, tworząc w pomieszczeniu temperaturę, która rośnie wraz z wysokością, dokładnie tam gdzie człowiek spędza najwięcej czasu.

• Składniki zestawu do ogrzewania podłogowego
• Jak dobrać odpowiedni zestaw do swojego domu?
• Montaż i uruchomienie zestawu krok po kroku
• Zestaw do ogrzewania podłogowego Pytania i odpowiedzi

Składniki zestawu do ogrzewania podłogowego

Kompletny system ogrzewania podłogowego składa się z kilku warstw działających jak jeden mechanizm. Rdzeniem są rury z tworzywa sztucznego najczęściej polietylen sieciowany PE-Xa lub polipropylen PP-R które układa się w pętlę pod posadzką. Średnica rury determinuje przepływ i opór hydrauliczny; do standardowych instalacji w domach jednorodzinnych stosuje się rury o średnicy 16 lub 18 mm. Warto wiedzieć, że rura PE-Xa zachowuje elastyczność w szerokim zakresie temperatur, co minimalizuje ryzyko pęknięcia przy zmianach ciśnienia.

Maty grzewcze stanowią alternatywę dla rur w sytuacjach, gdy wysokość warstwy konstrukcyjnej jest ograniczona. Te płaskie elementy grzejne montuje się bezpośrednio pod płytkami, w cienkiej warstwie kleju. Mata grzewcza o mocy 160 W/m² wystarczy do ogrzania pomieszczenia, podczas gdy wersja 200 W/m² sprawdzi się jako główne źródło ciepła w starszych budynkach o wyższych stratach.

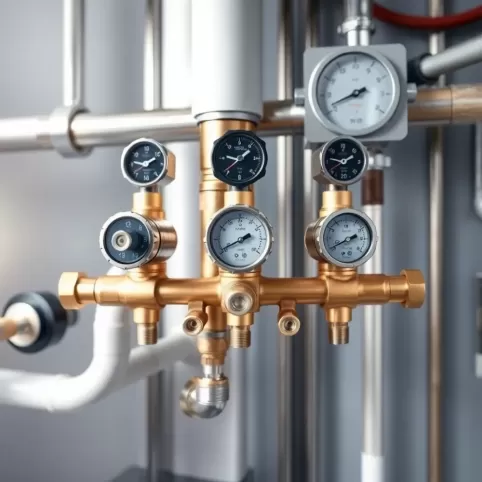

Rozdzielacz do ogrzewania podłogowego to serce hydrauliczne całego układu. Urządzenie to rozdziela przepływ czynnika grzewczego na poszczególne pętle, umożliwiając niezależną regulację temperatury w każdym pomieszczeniu. Typowy rozdzielacz wykonany ze stali nierdzewnej zawiera rotometry mierzące przepływ w każdym obiegu z dokładnością do 0,1 l/min. Bez tego elementu niemożliwe byłoby zbalansowanie instalacji jedna pętla pobierałaby za dużo, podczas gdy inne pozostawałyby niedogrzane.

Warto przeczytać także o Zestaw bezprzewodowy do sterowania ogrzewaniem podłogowym

Zawory termostatyczne montowane przy rozdzielaczu pozwalają na automatyczne otwieranie i zamykanie przepływu na podstawie odczytów z czujników. Siłowniki elektryczne współpracujące z tymi zaworami współtworzą automatykę budynkową system zarządzający temperaturą bez konieczności ręcznej interwencji domownika.

Termostat pokojowy z programatorem tygodniowym umożliwia obniżenie temperatury podczas nieobecności mieszkańców, co przekłada się na zmniejszenie rachunków za energię. Badania wskazują, że obniżenie temperatury o 1°C w ciągu doby skraca czas pracy kotła o około 3-5%, co w skali roku daje wymierną oszczędność. Termostat powinien być umieszczony na wysokości 1,5 m od podłogi, z dala od bezpośredniego nasłonecznienia i źródeł ciepła takich jak lampa czy kuchenka.

Izolacja termiczna stanowi element, który decyduje o efektywności energetycznej całego systemu. Płyty izolacyjne z polistyrenu ekstrudowanego XPS o grubości 30-50 mm układa się bezpośrednio na stropie, tworząc barierę cieplną. Bez tej warstwy ciepło uciekałoby przez strop do pomieszczeń poniżej przestrzeni nieogrzewanych lub piwnicy. Parametr lambdy izolacji dla płyt XPS wynosi około 0,034 W/mK, co oznacza, że warstwa 40 mm zatrzymuje przepływ ciepła niemal całkowicie.

Powiązany temat ZESTAW do sterowania ogrzewaniem podłogowym 8 stref

Jak dobrać odpowiedni zestaw do swojego domu?

Wybór właściwego zestawu do ogrzewania podłogowego wymaga odpowiedzi na kilka pytań. Pierwszym z nich jest źródło ciepła czy instalacja będzie współpracować z pompą ciepła, kotłem gazowym, a może z siecią ciepłowniczą? Każde z tych źródeł ma inną charakterystykę temperaturową: pompa ciepła najlepiej współpracuje z temperaturą zasilania 35-45°C, podczas gdy kocioł gazowy może pracować w wyższym zakresie 45-55°C. Ta różnica wpływa na dobór rur i ich rozstaw.

Powierzchnia ogrzewana determinuje liczbę pętli i moc rozdzielacza. Dla domu o powierzchni 120 m² typowy zestaw zawiera 8-12 obiegów, każdy o długości 80-100 mb rury. Przy projektowaniu należy pamiętać, że maksymalna długość pojedynczej pętli przy średnicy 16 mm nie powinna przekraczać 120 mb w przeciwnym razie opory przepływu stają się zbyt wysokie, a rozkład temperatur nierównomierny.

Rozstaw rur zależy od strat cieplnych pomieszczenia. W salonie o dobrym dociepleniu wystarczy rozstaw 15 cm w sypialni czy przedpokoju można zwiększyć do 20 cm. Na elewacjach przy oknach balkonowych stosuje się rozstaw zmniejszony do 10 cm, ponieważ w tych strefach straty ciepła są największe. Te szczegóły rozróżniają profesjonalnie zaprojektowany system od chaotycznego DIY.

Przeczytaj również o ZESTAW do sterowania ogrzewaniem podłogowym bezprzewodowy

Moc kotła lub pompy ciepła musi pokryć zapotrzebowanie budynku z marginesem około 20%. Dla domu o powierzchni 150 m² z dobrą izolacją, zapotrzebowanie wynosi około 8-10 kW. Warto wybrać źródło ciepła o mocy 12-14 kW, aby system nie pracował na granicy wydajności podczas najniższych temperatur zewnętrznych.

System regulacji to element, który wyróżnia nowoczesny zestaw do ogrzewania podłogowego. Zamiast prostego termostatu warto zainwestować w sterownik z funkcją pogodową urządzenie analizuje temperaturę zewnętrzną i automatycznie obniża temperaturę zasilania, gdy słońce ogrzewa budynek przez okna. Ta funkcja może obniżyć zużycie energii nawet o 15% w porównaniu z regulacją stałotemperaturową.

Kiedy nie wybierać ogrzewania podłogowego?

Nie każdy budynek nadaje się do instalacji ogrzewania podłogowego. W domach z podłogą na gruncie, gdzie izolacja od ziemi jest niewystarczająca, system może nie osiągnąć wymaganej temperatury powierzchni. W takich przypadkach koszty eksploatacji rosną dramatycznie, a komfort nie spełnia oczekiwań. Rozwiązaniem jest wówczas ogrzewanie wysokotemperaturowe w połączeniu z ogrzewaniem podłogowym niskotemperaturowym.

Pomieszczenia z drewnianymi podłogami warstwowymi wymagają szczególnej uwagi. Drewno ma współczynnik przewodzenia ciepła około 0,13 W/mK, podczas gdy ceramika 1,0 W/mK różnica jest olbrzymia. Przy deskach sosnowych o grubości 20 mm temperatura na powierzchni może być niższa niż wymagane 24°C, mimo że czynnik w rurze osiąga projektowe 40°C.

Montaż i uruchomienie zestawu krok po kroku

Instalacja zestawu do ogrzewania podłogowego zaczyna się od przygotowania podłoża. Powierzchnia musi być czysta, równa i sucha. Różnica wysokości na 2 metrach nie powinna przekraczać 5 mm nierówności prowadzą do lokalnych naprężeń w warstwie wylewki, co skutkuje pęknięciami w późniejszym okresie użytkowania.

Pierwszą warstwę stanowi izolacja przeciwwilgociowa z folii polietylenowej. Następnie układa się płyty izolacyjne XPS, łącząc je na wpust i wypust. Szczeliny między płytami wypełnia się pianką poliuretanową mostki termiczne na stykach płyt potrafią zwiększyć straty ciepła o kilka procent.

Rury układa się według projektu, zaczynając od rozdzielacza. Warto stosować maty izolacyjne z wypustkami fabryczne wgłębienia utrzymują rurę w prawidłowym położeniu bez dodatkowych uchwytów. Rozstaw rur mierzy się centymetrem budowlanym, kontrolując odległość co 5 metrów bieżących. Odchylenie od projektu o więcej niż 1 cm na metrze potrafi zmienić moc jednostkową systemu o 5-8%.

Przed zalaniem wylewką rury wypełnia się wodą pod ciśnieniem roboczym standard to 1,5 razy ciśnienie eksploatacyjne, minimum 6 barów. Podczas wiązania wylewki cementowej ciśnienie utrzymuje się, aby wykryć ewentualne nieszczelności przed zamknięciem instalacji pod posadzką. To absolutnie krytyczny etap przeciek po zalaniu oznacza kosztowny remont całego podejścia.

Wylewka anhydrytowa ma przewagę nad cementową w przypadku ogrzewania podłogowego. Jej współczynnik przewodzenia ciepła jest wyższy o około 15%, a skurcz wiązania mniejszy, co zmniejsza ryzyko pęknięć. Grubość warstwy nad rurą powinna wynosić minimum 45 mm dla wylewki cementowej i 35 mm dla anhydrytowej mniejsza warstwa to ryzyko przenoszenia obciążeń punktowych na rury.

Uruchomienie systemu wymaga stopniowego wzrostu temperatury. Przez pierwsze trzy dni temperatura zasilania nie powinna przekraczać 20°C. Następnie zwiększa się ją o 5°C dziennie, aż do osiągnięcia projektowej wartości. Ten protokół pozwala na powolne wysychanie wylewki bez naprężeń termicznych. Normy budowlane PN-EN 1264-4 definiują dokładną procedurę rozruchu jej przestrzeganie jest warunkiem gwarancji producenta.

Regulacja końcowa polega na ustawieniu przepływów na rotometrach każdej pętli. Wartości te wylicza projektant na etapie obliczeń hydraulicznych. Typowo dla pętli o długości 80-100 mb przepływ wynosi 2-3 l/min. Po ustawieniu zaworów różnica temperatur między zasilaniem a powrotem powinna osiąść w przedziale 7-12°C zbyt niska wskazuje na nadmierny przepływ, zbyt wysoka na niewystarczający.

Komfort cieplny na co dzień

Ogrzewanie podłogowe tworzy w pomieszczeniu rozkład temperatur, który odpowiada naturalnym potrzebom ludzkiego organizmu. Przy temperaturze podłogi 26°C i powietrza na wysokości głowy 20°C stopy pozostają w strefie komfortu, a głowa nie odczuwa przegrzewania. Dla porównania, grzejnik konwekcyjny potrafi ogrzać powietrze przy suficie do 24°C przy jednoczesnym chłodzie przy podłodze organizm interpretuje to jako dyskomfort mimo wskaźników temperatury w normie.

Wilgotność względna w pomieszczeniu z ogrzewaniem podłogowym utrzymuje się na poziomie 40-55%, co jest optymalnym zakresem dla zdrowia układu oddechowego. Wysokie temperatury emitowane przez powierzchnię podłogi powodują delikatne ruchy konwekcyjne, które wentylują powietrze bez przeciągów. To szczególnie istotne dla rodzin z małymi dziećmi spędzającymi dużo czasu na podłodze.

Użytkowanie systemu przez pierwsze lata wymaga adaptacji. Wylewka anhydrytowa osiąga pełną wytrzymałość po około 21 dniach od wylania przez ten okres nie należy przekraczać temperatury zasilania 50°C. Właściciele kotłów na paliwo stałe powinni zainstalować zawór mieszający czterodrożny, który zabezpieczy system przed zbyt wysoką temperaturą powrotu zjawisko to występuje szczególnie przy rusztowych kotłach retortowych pracujących w trybie start-stop.

Elektroniczne termostaty programowalne pozwalają na stworzenie harmonogramu obniżenia temperatury podczas snu czy nieobecności domowników. Obniżenie o 3°C na 8 godzin generuje oszczędność rzędu 6-8% rocznego zużycia energii zysk, który zwraca koszt dodatkowej automatyki w ciągu dwóch sezonów grzewczych.

Regularne przeglądy hydrauliczne co 3-5 lat obejmują sprawdzenie szczelności połączeń przy rozdzielaczu, czyszczenie filtrów i kontrolę ciśnienia w Instalacja ogrzewania podłogowego wymaga zrównoważonego podejścia między kosztem inwestycyjnym a planowanym okresem użytkowania. Dwadzieścia lat eksploatacji to realny horyzont czasowy dla dobrze zaprojektowanego systemu tyle samo co typowy okres kredytowania nieruchomości.

Zestaw do ogrzewania podłogowego a modernizacja istniejącego budynku

Modernizacja starego budynku wymaga innego podejścia niż instalacja w nowo budowanym domu. Wylewka anhydrytowa o grubości 60 mm łącznie z izolacją podnosi poziom podłogi o 8-10 cm konieczna staje się korekta progów drzwiowych i ewentualna adaptacja schodów. W takich sytuacjach mata grzewcza montowana w warstwie kleju pod płytkami eliminuje ten problem, podnosząc poziom jedynie o 3-5 mm.

Dla budynków przedwojennych z wysokimi stropami wylewka pływająca stanowi rozwiązanie łączące komfort ogrzewania z akustyką. Warstwa izolacji ze styropianu o grubości 30 mm tłumi dźwięki uderzeniowe z górnych kondygnacji, co zwiększa komfort akustyczny mieszkańców. Jednocześnie izolacja termiczna odgradza pomieszczenie od chłodnych masywów stropu.

Poznaj aktualne możliwości finansowania kompleksowych rozwiązań grzewczych w programie wsparcia dla właścicieli nieruchomości. Szczegółowe informacje o dopłatach do instalacji ogrzewania podłogowego w połączeniu z odnawialnymi źródłami energii dostępne są w aktualnych wytycznych programu.
