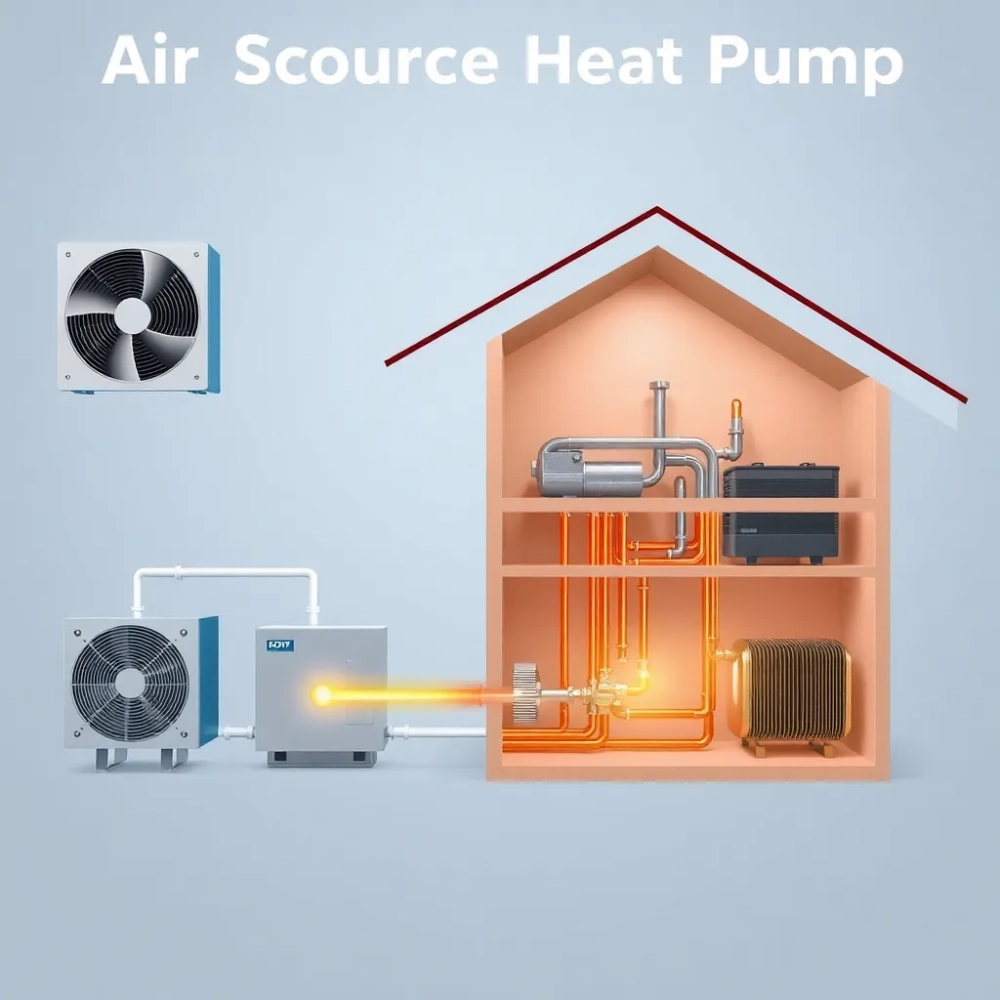

Jak działa pompa ciepła powietrzna? Opis + Schemat

Zastanawiasz się, jak to możliwe, że z chłodnego powietrza na zewnątrz można ogrzać cały dom, a nawet przygotować gorącą wodę? Brzmi jak magia, prawda? Ale to inżynieryjny majstersztyk, który zyskuje coraz większe uznanie. Dziś rozwiniemy zagadnienie jak działa pompa ciepła powietrzna i wyjaśnimy jej mechanizm działania od A do Z, przedstawiając jasno, że powietrzna pompa ciepła działa na zasadzie transferu ciepła z otoczenia do wnętrza budynku, wykorzystując cykl przemian termodynamicznych czynnika chłodniczego.

• Komponenty powietrznej pompy ciepła: Co składa się na system?
• Obieg chłodniczy w powietrznej pompie ciepła: Proces wymiany ciepła
• Wpływ temperatury zewnętrznej na pracę pompy ciepła typu powietrze-woda
• Zastosowanie powietrznej pompy ciepła: Ogrzewanie i chłodzenie
• Zalety i wady powietrznych pomp ciepła: Czy to rozwiązanie dla Ciebie?
• Q&A

Tego typu urządzenia, będące sercem wielu nowoczesnych, energooszczędnych domów, zaskakują swoją prostotą i efektywnością. Nie ma tu miejsca na skomplikowane procesy spalania czy składowanie paliwa. Wszystko opiera się na sprytnym „przesuwaniu” ciepła z jednego miejsca w drugie, niczym iluzjonista, który niby nic, a jednak coś wyczarowuje z pustego kapelusza.

Kiedy mówimy o efektywności energetycznej i ochronie środowiska, powietrzne pompy ciepła wkraczają na scenę niczym superbohaterowie. Ale czy to rozwiązanie idealne? Aby odpowiedzieć na to pytanie, przyjrzyjmy się kilku kluczowym aspektom, które świadczą o potencjale i wyzwaniach związanych z powietrznymi pompami ciepła. Dane z ostatnich lat jasno pokazują ich rosnącą popularność i coraz lepsze parametry pracy, co czyni je atrakcyjną alternatywą dla tradycyjnych systemów grzewczych.

Jak widać w tabeli, każda z technologii ma swoje wady i zalety. Czymże jest jednak teoria bez praktyki? To tak, jakby próbować zbudować dom bez użycia młotka nie da się! Powietrzne pompy ciepła wyróżniają się na tle pozostałych typów przede wszystkim prostotą instalacji i niższymi kosztami początkowymi. Nie ma potrzeby wykonywania głębokich odwiertów ani uzyskiwania skomplikowanych pozwoleń wodno-prawnych. To sprawia, że są one wyjątkowo atrakcyjne dla szerokiego grona odbiorców, zarówno w nowym budownictwie, jak i podczas termomodernizacji istniejących obiektów.

Polecamy pompa ciepła jak działa

Pamiętajmy jednak, że prostota instalacji nie oznacza wcale, że możemy pozwolić sobie na chałupnicze metody. Wręcz przeciwnie! Precyzja i doświadczenie instalatora są kluczowe, aby system działał optymalnie przez długie lata. Wyobraźmy sobie, że nasz dom to skomplikowany organizm, a pompa ciepła to jego serce. Chcemy, by biło mocno i bezawaryjnie, prawda? Ceny materiałów i robocizny mogą się szybko zmieniać, więc poniższy wykres przedstawia uśrednione dane i należy je traktować jako poglądowe. W końcu od czego są eksperci, jeśli nie od doradzania w kwestii konkretnych wycen? Zasięgnijmy ich opinii!

Komponenty powietrznej pompy ciepła: Co składa się na system?

Aby w pełni zrozumieć, jak działa powietrzna pompa ciepła, musimy najpierw poznać jej budowę. To trochę jak z samochodem wiemy, że jeździ, ale dopiero po zajrzeniu pod maskę, zrozumiemy, co napędza ten cud techniki. Podstawowy system składa się z kilku kluczowych elementów, które ściśle ze sobą współpracują, tworząc efektywną maszynę do produkcji ciepła.

Pierwszym i najbardziej widocznym elementem jest jednostka zewnętrzna, często przypominająca klimatyzator. To właśnie w niej znajduje się wentylator, który z hukiem, a czasem i z gracją, zasysa powietrze z otoczenia. W jednostce tej znajdziemy również parownik, czyli wymiennik ciepła, w którym czynnik chłodniczy odbiera energię cieplną z zasysanego powietrza, zmieniając swój stan skupienia z ciekłego na gazowy. To tutaj rozpoczyna się cała magiczna podróż ciepła.

Może Cię zainteresować też ten artykuł Ogrzewanie pompa ciepła jak działa

Następnie, gazowy czynnik chłodniczy trafia do sprężarki. Sprężarka, znana również, jako "serce" pompy ciepła, odpowiada za podniesienie ciśnienia i temperatury czynnika. To dzięki niej niskotemperaturowe ciepło z zewnątrz staje się ciepłem o temperaturze wystarczającej do ogrzania naszego domu. Można powiedzieć, że sprężarka to taki magik, który z niczego potrafi wyczarować gorące powietrze.

Kondensator to kolejny przystanek na drodze czynnika chłodniczego. Tutaj, gorący i sprężony gaz oddaje swoje ciepło do wewnętrznego systemu grzewczego budynku, czy to do instalacji grzejników, czy ogrzewania podłogowego, czy też do zasobnika ciepłej wody użytkowej. Oddawszy ciepło, czynnik chłodniczy ponownie skrapla się, zmieniając stan skupienia z gazowego na ciekły.

Ostatnim elementem obiegu jest zawór rozprężny. Jego zadaniem jest obniżenie ciśnienia i temperatury ciekłego czynnika chłodniczego, przygotowując go na ponowne przyjęcie ciepła w parowniku. Dzięki temu cały cykl może się rozpocząć od nowa, a my możemy cieszyć się komfortowym ciepłem w domu. Cała ta skomplikowana maszyneria działa w harmonii, aby dostarczyć nam ciepło w sposób efektywny i ekologiczny.

Dowiedz się więcej o co to jest pompa ciepła i jak działa

Obieg chłodniczy w powietrznej pompie ciepła: Proces wymiany ciepła

Sam proces obiegu chłodniczego, znany również jako cykl termodynamiczny, to sedno działania każdej pompy ciepła, bez względu na jej typ. Pozwól, że opowiem Ci o tym, jak to wszystko się zazębia, krok po kroku. To nie tylko technologia, to wręcz poezja fizyki, gdzie ciepło, niczym wędrowiec, przemieszcza się, zmieniając swoje oblicze.

Początkiem jest faza odparowania. Zimny, niskociśnieniowy czynnik chłodniczy w postaci cieczy wpływa do parownika, gdzie wchodzi w kontakt z powietrzem z zewnątrz. No dobrze, niech będzie, że z chłodnym powietrzem z zewnątrz. Nawet jeżeli temperatura na zewnątrz jest „ujemna”, powietrze nadal posiada pewną energię cieplną. Co więcej, punkt wrzenia czynnika chłodniczego jest znacznie niższy niż zero stopni Celsjusza, co pozwala mu odparować nawet w niskich temperaturach. Na tym etapie powietrzna pompa ciepła absorbuje energię z otoczenia.

Następnie czynnik chłodniczy, już w postaci gazowej, trafia do sprężarki. Sprężarka, jak sama nazwa wskazuje, spręża gaz, co powoduje gwałtowny wzrost jego ciśnienia i temperatury. Wyobraź sobie kowala, który kuje żelazo im mocniej uderza, tym gorętszy staje się metal. Podobnie dzieje się z czynnikiem: rośnie do tak wysokie temperatury (nawet grubo ponad 60 stopni Celsjusza), że nadaje się do ogrzewania c.o. i c.w.u.

Gorący, sprężony gaz przepływa kolejno do kondensatora, znajdującego się w jednostce wewnętrznej. To tutaj oddaje swoje zgromadzone ciepło do wody w systemie grzewczym budynku. Ciepło, niczym cichy szept, przenika z czynnika chłodniczego do wody, która następnie rozprowadza je po całym domu. Czynnik chłodniczy, oddawszy swoje ciepło, ponownie skrapla się do postaci cieczy.

Ostatnim krokiem jest przepływ skroplonego czynnika przez zawór rozprężny. W tym miejscu jego ciśnienie i temperatura drastycznie spadają, przygotowując go do ponownego odbioru ciepła w parowniku. Tym samym obieg chłodniczy zamyka się, a cała sekwencja powtarza się w sposób ciągły, zapewniając stałe dostarczanie ciepła do Twojego domu. To dlatego pompy ciepła to tak rewolucyjne rozwiązanie.

Wpływ temperatury zewnętrznej na pracę pompy ciepła typu powietrze-woda

Często klienci pytają: "A co, jeśli przyjdzie mróz stulecia? Czy moja pompa ciepła nadal będzie działać, czy też zamarznie na kość, niczym bałwanek w środku lipca?" Otóż, jest to jedno z najczęściej zadawanych pytań. Zależność od temperatury zewnętrznej to jeden z kluczowych czynników wpływających na parametry pracy powietrznej pompy ciepła, ale nie jest to wcale koniec świata, jak mogłoby się wydawać.

Warto wiedzieć, że efektywność powietrznej pompy ciepła mierzona jest współczynnikiem COP (Coefficient of Performance), który określa stosunek wyprodukowanej energii cieplnej do zużytej energii elektrycznej. Im wyższy COP, tym lepiej, prawda? A im niższa temperatura zewnętrzna, tym COP ma tendencję do spadania. Ale spokojnie, nie popadajmy w panikę.

W nowoczesnych pompach ciepła, dzięki zastosowaniu zaawansowanych technologii, takich jak sprężarki inwerterowe, zdolność do efektywnego działania w niskich temperaturach jest znacznie poprawiona. To tak, jak z samochodem stary model może mieć problemy z odpaleniem w mrozie, ale nowy, z nowoczesnym silnikiem, ruszy bez zająknięcia. Pompy te świetnie radzą sobie nawet przy temperaturach rzędu -15°C, a niektóre modele nawet przy -25°C, choć oczywiście z nieco mniejszą wydajnością.

W przypadku skrajnie niskich temperatur, poniżej projektowanej temperatury pracy pompy, system może wspomagać się dodatkowym źródłem ciepła, najczęściej grzałką elektryczną. Działa to na zasadzie awaryjnego zasilania pompa ciepła nadal pracuje, ale grzałka wspiera ją, by zapewnić odpowiedni komfort cieplny w domu. To rozwiązanie stosuje się sporadycznie, tylko w naprawdę ekstremalnych warunkach pogodowych, co zapewnia nam spokój ducha.

Pamiętajmy, że powietrzna pompa ciepła to nie perpetuum mobile. Jej wydajność będzie niższa przy -20°C niż przy +7°C. Jednak dzięki ciągłemu rozwojowi technologii, różnice te są coraz mniejsze, a urządzenia stają się coraz bardziej niezawodne i efektywne w każdych warunkach. Najważniejsze jest, by odpowiednio dobrać moc pompy do zapotrzebowania energetycznego budynku, by "nie męczyć" jej niepotrzebnie w trudnych warunkach. Decyzja o wyborze odpowiedniej mocy pompy ciepła powinna być zawsze oparta na szczegółowej analizie zapotrzebowania energetycznego budynku, uwzględniającej jego izolację, kubaturę oraz lokalne warunki klimatyczne.

Zastosowanie powietrznej pompy ciepła: Ogrzewanie i chłodzenie

Powietrzne pompy ciepła to prawdziwi multitaskerzy w świecie technologii grzewczej. Nie tylko z gracją ogrzewają nasze domy w zimie, ale potrafią również, z równie anielską delikatnością, zapewnić przyjemny chłód w upalne lato. To dzięki możliwości odwrócenia cyklu ich pracy stają się one wszechstronnym rozwiązaniem dla komfortu w całym roku. Krótko mówiąc jeden system, wiele korzyści!

Ogrzewanie: Jak dostarczyć ciepło do domu?

W trybie grzania, powietrzna pompa ciepła pobiera ciepło z powietrza zewnętrznego i przekazuje je do instalacji grzewczej w budynku. To może być tradycyjne ogrzewanie grzejnikowe, aczkolwiek z racji niższych temperatur zasilania, najbardziej efektywne połączenie to system niskotemperaturowy, taki jak ogrzewanie podłogowe. Idealnie sprawdza się również w połączeniu z systemami nawiewnymi, gdzie ciepłe powietrze jest dystrybuowane przez wentylację. Kluczem do sukcesu jest odpowiednie dopasowanie systemu grzewczego do parametrów pompy ciepła, aby ciepło rozchodziło się równomiernie i efektywnie.

Chłodzenie: Odwrócony proces dla lata

Co ciekawe, wiele powietrznych pomp ciepła umożliwia również chłodzenie pomieszczeń w trybie pasywnym lub aktywnym. W trybie aktywnym cykl chłodniczy zostaje odwrócony: pompa pobiera ciepło z wnętrza budynku i oddaje je do powietrza zewnętrznego. Działa to, niczym gigantyczna lodówka, która wyciąga nadmiar ciepła z naszego domu, pozostawiając przyjemny chłód. To doskonała alternatywa dla tradycyjnej klimatyzacji, zapewniająca komfort przy znacznie niższych kosztach eksploatacji.

Zastosowanie powietrznych pomp ciepła nie ogranicza się tylko do ogrzewania i chłodzenia pomieszczeń. Urządzenia te są również niezwykle efektywne w podgrzewaniu ciepłej wody użytkowej (CWU). Specjalne zasobniki CWU, dedykowane do pomp ciepła, zapewniają stały dostęp do gorącej wody, minimalizując zużycie energii. Dzięki temu, jedna inwestycja może kompleksowo zaspokoić potrzeby cieplne całego gospodarstwa domowego, co czyni powietrzną pompę ciepła, prawdziwym "asem" w rękawie każdego rozsądnego właściciela domu.

Zalety i wady powietrznych pomp ciepła: Czy to rozwiązanie dla Ciebie?

Jak to w życiu bywa, nie ma róży bez kolców, a każdy medal ma dwie strony. Powietrzne pompy ciepła, choć kuszące swoją innowacyjnością i ekologią, mają zarówno swoje jaśniejsze, jak i ciemniejsze strony. Zanim podejmiesz decyzję, niczym doświadczony strateg na polu bitwy, musisz poznać wszystkie atuty i słabości.

Zalety: Uśmiechnij się do oszczędności i ekologii

• Oszczędność kosztów eksploatacji: To chyba główny argument, który przemawia do każdego. Powietrzne pompy ciepła wykorzystują darmową energię z powietrza, co przekłada się na znacznie niższe rachunki za ogrzewanie w porównaniu do tradycyjnych źródeł, takich jak gaz czy węgiel. Jest to jedno z najbardziej ekonomicznych rozwiązań grzewczych dostępnych na rynku.
• Ekologia i odnawialne źródła energii: Wybór pompy ciepła to krok w stronę bardziej zrównoważonego stylu życia. Urządzenia te nie emitują szkodliwych spalin do atmosfery, co przyczynia się do poprawy jakości powietrza i walki ze zmianami klimatycznymi. Myśl globalnie, działaj lokalnie to idealne motto dla właściciela pompy ciepła.
• Łatwość instalacji: W porównaniu do pomp gruntowych czy wodnych, instalacja powietrznej pompy ciepła jest prostsza, szybsza i nie wymaga kosztownych odwiertów czy specjalistycznych pozwoleń. Można ją zainstalować praktycznie w każdym domu, niezależnie od wielkości działki.
• Wszechstronność: Jak już wspomniano, to nie tylko ogrzewanie, ale również chłodzenie pomieszczeń i produkcja ciepłej wody użytkowej. Jedno urządzenie, wiele funkcji to czysta wygoda.
• Bezpieczeństwo i komfort użytkowania: Brak konieczności składowania opału, konserwacji kotła czy czyszczenia komina to ogromne ułatwienie. System jest bezobsługowy, cichy i czysty. Zapomnij o brudzie, kurzu i martwieniu się o zapas paliwa.

Wady: Gdzie leżą pułapki?

• Zależność od temperatury zewnętrznej: Choć nowoczesne pompy radzą sobie coraz lepiej w niskich temperaturach, ich efektywność maleje wraz ze spadkiem temperatury zewnętrznej. W bardzo mroźne dni może być konieczne wspomaganie grzałką elektryczną, co zwiększy zużycie prądu.
• Koszty początkowe: Mimo że niższe niż w przypadku pomp gruntowych, koszt zakupu i instalacji powietrznej pompy ciepła nadal stanowi znaczącą inwestycję, od 25 000 do 45 000 PLN. Na szczęście, dostępne są różnego rodzaju dotacje i ulgi, które mogą znacznie obniżyć tę kwotę.
• Wymagania dotyczące instalacji: Choć prostsza, to nie znaczy, że zerowa. Jednostka zewnętrzna musi być umieszczona w odpowiednim miejscu, by zapewnić swobodny przepływ powietrza i minimalizować ewentualny hałas. Warto to przemyśleć na etapie projektowania lub remontu.
• Hałas: Nowoczesne pompy ciepła są coraz cichsze, ale jednostka zewnętrzna, zwłaszcza podczas intensywnej pracy, może generować pewien poziom hałasu. To jest aspekt, który warto uwzględnić szczególnie w zabudowie gęstej.
• Wymagania dotyczące termoizolacji: Aby pompa ciepła działała efektywnie, budynek musi być dobrze ocieplony. W przypadku starych, słabo izolowanych budynków, inwestycja w pompę ciepła może nie przynieść oczekiwanych oszczędności, dopóki nie zostanie poprawiona izolacja termiczna.

Czy to rozwiązanie dla Ciebie? Odpowiedź brzmi: to zależy. Jeżeli szukasz ekologicznego, efektywnego i komfortowego systemu grzewczego, a Twój dom jest odpowiednio przygotowany termicznie, to powietrzna pompa ciepła może okazać się strzałem w dziesiątkę. Pamiętaj jednak, by dokładnie przeanalizować wszystkie za i przeciw, a najlepiej skonsultować się z doświadczonym specjalistą, który oceni specyfikę Twojego budynku i zaproponuje optymalne rozwiązanie. To inwestycja na lata, więc warto podjąć świadomą decyzję.

Q&A

• Jak działa pompa ciepła powietrzna?

  Pompa ciepła powietrzna działa na zasadzie transferu ciepła. Pobiera energię cieplną z powietrza zewnętrznego (nawet przy niskich temperaturach), a następnie, za pomocą sprężarki, podnosi jej temperaturę i przekazuje do systemu grzewczego budynku. Proces ten odbywa się w zamkniętym obiegu czynnika chłodniczego, który przechodzi przez fazy odparowania, sprężania, skraplania i rozprężania, nieustannie pobierając i oddając ciepło.

• Czy powietrzna pompa ciepła działa w zimie?

  Tak, powietrzne pompy ciepła są zaprojektowane do pracy w niskich temperaturach, zazwyczaj do -20°C, a niektóre modele nawet do -25°C. Ich efektywność (COP) może nieco spadać wraz ze spadkiem temperatury zewnętrznej, ale nowoczesne urządzenia są w stanie efektywnie ogrzewać budynek nawet podczas silnych mrozów, opcjonalnie wspomagane grzałką elektryczną w najbardziej ekstremalnych warunkach.

• Jakie są główne zalety powietrznych pomp ciepła?

  Główne zalety to niskie koszty eksploatacji dzięki wykorzystaniu darmowej energii z otoczenia, ekologiczny charakter (brak emisji spalin), łatwość i niższe koszty instalacji w porównaniu do innych typów pomp ciepła, a także wszechstronność funkcji ogrzewanie, chłodzenie i podgrzewanie ciepłej wody użytkowej. Dodatkowo system jest bezpieczny i bezobsługowy.

• Czy powietrzna pompa ciepła nadaje się do każdego domu?

  Powietrzna pompa ciepła może być zastosowana w większości domów, jednak jej efektywność będzie najwyższa w budynkach dobrze ocieplonych, z odpowiednią izolacją termiczną. Najlepiej współpracuje z niskotemperaturowymi systemami grzewczymi, takimi jak ogrzewanie podłogowe. Przed instalacją zawsze zaleca się analizę zapotrzebowania energetycznego budynku i konsultację z fachowcem, aby dobrać odpowiednią moc urządzenia.
