Jaki filtr do centralnego ogrzewania wybrać, by instalacja działała bez awarii
Woda w instalacji grzewczej nie jest chemicznie czysta. Nawet w nowych, płukanych przed rozruchem systemach, po kilku tygodniach eksploatacji w rurach zaczynają krążyć cząstki tlenków żelaza, wodorowęglany wapnia, piasek technologiczny, a w instalacjach aluminiowych mikropłytki wodorotlenku glinu. Te zanieczyszczenia osadzają się w najwolniejszych strefach przepływu: w pompach, zaworach trójdrogowych, wymiennikach kotłów kondensacyjnych, a także w cienkich kanałach grzejników płytowych. Efekt? Spadek wydajności grzewczej, charakterystyczny „szum w rurach”, zwiększone opory hydrauliczne i w skrajnych przypadkach trwałe uszkodzenie pompy obiegowej. Filtr do centralnego ogrzewania rozwiązuje ten problem u źródła.
- Filtr magnetyczny do centralnego ogrzewania skuteczna ochrona przed korozją
- Filtr siatkowy czy osadnikowy który lepiej chroni instalację CO?
- Jak prawidłowo zamontować filtr w instalacji centralnego ogrzewania
- Dobór filtra do wielkości instalacji praktyczne kryteria
- Najczęstsze błędy przy wyborze i eksploatacji filtra CO
- Kiedy filtr nie wystarczy uzupełniające metody ochrony
Filtr magnetyczny do centralnego ogrzewania skuteczna ochrona przed korozją
Filtr magnetyczny działa na prostej zasadzie fizyki: neodymowy rdzeń wychwytuje ferrytowe cząstki żelaza, które w 80-90% stanowią główny składnik osadów w stalowych i żeliwnych układach CO. Magnes neodymowy o sile przyciągania od 0,4 T do 0,7 T zatrzymuje nawet drobiny o średnicy 5 mikrometrów, których zwykłe sita o oczkach 500 µm nie są w stanie wyłapać.
Skuteczność takiego rozwiązania zależy od trzech czynników: jakości magnesu (klasa N35 to absolutne minimum, N48 zapewnia kilkukrotnie dłuższą żywotność pola magnetycznego), prędkości przepływu cieczy (optymalnie 0,5-1,2 m/s) oraz obecności strefy sedymentacyjnej przed wkładem magnetycznym. Nowoczesne modele mają wbudowaną komorę grawitacyjnego opadania cząstek niemagnetycznych to połączenie dwóch mechanizmów w jednej obudowie.
Kiedy filtr magnetyczny działa optymalnie
Magnes nie wyłapie kamienia kotłowego ani osadów wapiennych do tego potrzebny jest wkład sitowy lub zmiękczacz. Ale w typowej instalacji z rurami stalowymi cząstki korozji stanowią dominującą frakcję zanieczyszczeń. Norma PN-EN 12502-3 klasyfikuje wodę grzewczą pod kątem agresywności korozyjnej przy pH powyżej 8,5 i twardości poniżej 4°dH filtr magnetyczny pokrywa 90% potrzeb ochronnych.
Filtr montuje się na powrocie przed kotłem, gdzie temperatura medium rzadko przekracza 60°C. Powyżej 80°C neodym traci część właściwości dlatego montaż na zasilaniu (zwłaszcza w systemach wysokotemperaturowych 90/70) jest technicznym błędem skracającym żywotność wkładu.
Ograniczenia, o których rzadko się mówi
Filtr magnetyczny nie zastąpi separatora powietrza i nie ochroni wymiennika płytowego pompy ciepła przed osadami biologicznymi. W instalacjach z dużą ilością aluminium (rury wielowarstwowe PEX/Al/PEX, grzejniki aluminiowe) konieczne jest uzupełnienie go filtrem mechanicznym o dokładności 100-300 µm.
Filtr siatkowy czy osadnikowy który lepiej chroni instalację CO?
Filtr siatkowy to klasyczne rozwiązanie mechaniczne: kosz z siatką ze stali nierdzewnej o określonym prześwicie oczek. Najczęściej spotykane wartości to 200, 300 i 500 µm. Im mniejsze oczko, tym lepsza filtracja, ale też większy spadek ciśnienia. Przy 500 µm filtr przepuszcza drobiny, które po miesiącach tworzą kożuch w wymienniku.
Filtr osadnikowy (separator zanieczyszczeń) działa inaczej. Woda wpada do komory o zwiększonej średnicy, co gwałtownie obniża prędkość przepływu zgodnie z prawem ciągłości strumienia. Cząstki cięższe od wody opadają na dno pod wpływem grawitacji. Najnowsze modele mają wkładkę cyklonową, która wprowadza wodę w ruch wirowy, wielokrotnie zwiększając siłę odśrodkową działającą na zanieczyszczenia.
| Typ filtra | Dokładność | Spadek ciśnienia | Cena orientacyjna (PLN) | Zastosowanie |
|---|---|---|---|---|
| Magnetyczny z osadnikiem | 5 µm (magnetyczne), 50 µm (osadnik) | 0,02-0,08 bar | 180-450 | Instalacje stalowe, żeliwne |
| Siatkowy 500 µm | 500 µm | 0,01-0,03 bar | 40-120 | Budżetowe, duże zanieczyszczenia |
| Osadnikowy cyklonowy | 5-25 µm (separator) | 0,05-0,15 bar | 220-600 | Pompy ciepła, kotły kondensacyjne |
| Siatkowy z magnesem | 300 µm + magnes | 0,02-0,05 bar | 120-280 | Modernizacje, systemy mieszane |
Siatka sprawdza się przy dużych zanieczyszczeniach montażowych i w instalacjach otwartych z częstą wymianą wody. Separator osadnikowy jest skuteczniejszy w nowoczesnych, zamkniętych układach niskotemperaturowych, gdzie dominują drobne cząstki ścierne z rur PEX i aluminium.
Mechanizm działania separatora cyklonowego
Wirująca woda wytwarza siłę odśrodkową proporcjonalną do kwadratu prędkości obrotowej. Cząstka o gęstości 2,5 g/cm³ (typowy tlenek żelaza) w strumieniu o obrotach 600-1200 obr/min doświadcza przyspieszenia 200-800 g. To tysiąckrotnie więcej niż w komorze grawitacyjnej, dlatego cyklon wyłapuje frakcje, które osadnik grawitacyjny pominął.
Spadek ciśnienia w filtrze nie powinien przekraczać 0,2 bar przy nominalnym przepływie. Wyższe wartości sygnalizują zatkanie regularne czyszczenie co 6 miesięcy lub kontrola wskaźnika różnicy ciśnień (manometry przed i za filtrem) to obowiązek, nie opcja.
Jak prawidłowo zamontować filtr w instalacji centralnego ogrzewania
Lokalizacja filtra decyduje o jego skuteczności. Najczęstszy błąd: montaż na zasilaniu, tuż za kotłem. Temperatura 70-80°C obniża lepkość wody, co paradoksalnie zwiększa prędkość przepływu i „zdmuchuje” drobiny zamiast je wyłapywać. Dodatkowo gorąca woda szybciej odparowuje z otwartego kosza przy czyszczeniu, stwarzając ryzyko oparzenia.
Prawidłowe miejsce to rurociąg powrotny, w odległości 50-100 cm przed pompą obiegową i kotłem. Dlaczego akurat tam? Chłodniejsza woda (45-55°C w układach niskotemperaturowych) ma wyższą lepkość, cząstki szybciej sedymentują, a filtr chroni najdroższy element instalacji wymiennik kotła kondensacyjnego, którego koszt wymiany to 1800-3500 PLN.
Kluczowe zasady montażu
- Zawory odcinające przed i za filtrem umożliwiają czyszczenie bez spuszczania całego układu.
- Filtr zamontowany koszem do dołu (osadnik grawitacyjny) lub pionowo, jeśli producent tak wskazuje (cyklon).
- Manometr różnicowy lub dwa zwykłe manometry na wlocie i wylocie wizualna kontrola zatkania.
- Odpowietrznik automatyczny za filtrem pęcherzyki powietrza uszkadzają pompę.
- Przestrzeń serwisowa minimum 15 cm od spodu obudowy do podłogi.
Przy średnicach rur powrotnych DN 20-DN 32 stosuje się filtry gwintowane. Powyżej DN 32 (3/4 cala) zalecane są połączenia kołnierzowe, które w warunkach domowych występują rzadko, ale w instalacjach z pompą ciepła o mocy 12 kW i większej są standardem.
Kiedy nie montować filtra w danej konfiguracji
Nie należy instalować filtra magnetycznego na instalacji z rurami ze stali nierdzewnej cząstki korozji są w nich znikome, a magnes zakłóca pracę czujników przepływu w kotłach z modulacją. W układach z buforem (zbiornikiem akumulacyjnym) filtr montuje się za buforem, nie przed nim chroni wtedy źródło ciepła, a nie instalację.
Instalacje grawitacyjne (bez pompy) nie tolerują filtrów o spadku ciśnienia powyżej 0,03 bar naturalny obieg wody jest zbyt słaby, by pokonać opory. W takich przypadkach jedynym rozwiązaniem jest osadnik grawitacyjny o dużej średnicy, montowany w najniższym punkcie instalacji.
Dobór filtra do wielkości instalacji praktyczne kryteria
Przepływ nominalny filtra musi odpowiadać przepływowi w najbardziej obciążonym obiegu. W domu 150 m² z grzejnikami i ogrzewaniem podłogowym szczytowy przepływ to 1,1-1,4 m³/h. Filtr o przepływie nominalnym 1,5 m³/h pracuje wtedy z zapasem, co minimalizuje spadek ciśnienia i hałas.
Dla domu 200 m² z pompą ciepła powietrze-woda 12 kW wartość przepływu sięga 2,0-2,3 m³/h. Filtr DN 25 z przepływem nominalnym 2,5 m³/h to absolutne minimum; lepszym rozwiązaniem jest DN 32 z przepływem 3,5 m³/h, który zachowuje rezerwę przy ekstremalnie niskich temperaturach zewnętrznych, gdy pompa pracuje na pełnej mocy przez wiele godzin.
Przy domach powyżej 250 m² z dwoma obiegami grzewczymi (np. grzejniki + podłogówka) każdy obieg wymaga osobnego filtra. Jeden centralny separator na rozdzielaczu nie wystarczy cząstki z obiegu podłogowego (o niższej prędkości przepływu) sedymentują w rozdzielaczu, zanim dotrą do filtra.
Najczęstsze błędy przy wyborze i eksploatacji filtra CO
Zbyt mały filtr to częsta przypadłość „oszczędnych" modernizacji. Montaż filtra DN 15 na instalacji z rurą zasilającą DN 25 tworzy wąskie gardło, w którym prędkość przepływu skacze do 2,5 m/s. Cząstki nie sedymentują pędzą dalej, a filtr nie spełnia swojej funkcji.
Brak zaworów odcinających oznacza, że każde czyszczenie wymaga spuszczenia 80-150 litrów wody z instalacji. Po ponownym napełnieniu do układu trafia świeże powietrze, które trzeba odpowietrzyć, a nowa woda wprowadza dodatkowy tlen głównego winowajcę korozji. Pełen cykl czyszczenia trwa wtedy 2-3 godziny zamiast 15 minut.
Montaż filtra „za kotłem", na zasilaniu, wbrew intuicji wielu instalatorów chroni wtedy grzejniki, ale nie wymiennik kotła, który jest najdroższym elementem. Odwrócona logika: filtr chroni to, co najcenniejsze i najbardziej wrażliwe, czyli źródło ciepła.
Brak regularnego czyszczenia to grzech główny użytkowników. Filtr zatkaniowy traci wydajność, rośnie spadek ciśnienia, pompa obiegowa pracuje z większym oporem i pobiera o 15-25% więcej prądu. Po 12 miesiącach bez przeglądu filtr zamienia się w reaktor korozji zatrzymane cząstki tworzą lokalne ogniska galwaniczne.
Kiedy filtr nie wystarczy uzupełniające metody ochrony

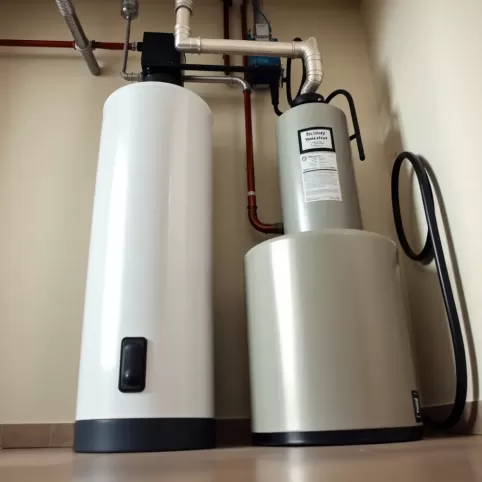

Twarda woda (powyżej 12°dH) powoduje wytrącanie węglanu wapnia na ściankach wymienników. Filtr mechaniczny nie złapie rozpuszczonych jonów konieczny jest zmiękczacz jonowymienny lub instalacja dozująca polifosforany. Woda miękka (poniżej 4°dH) z kolei jest agresywna korozyjnie tu filtr magnetyczny jest absolutnym minimum, a docelowo warto zainstalować inhibitor korozji.
Separator powietrza usuwa mikropęcherzyki, które przyspieszają korozję kawitacyjną w pompach. W układzie niskotemperaturowym 45/35°C powietrze rozpuszcza się szybciej niż w wysokotemperaturowym separator montuje się w najwyższym punkcie obiegu, za filtrem mechanicznym.
Zawory automatycznego odpowietrzania w każdym grzejniku uzupełniają działanie separatora centralnego. Według normy PN-EN 14336 każdy grzejnik powinien mieć możliwość ręcznego lub automatycznego odpowietrzenia to nie fanaberia, lecz wymóg instalacyjny.
„jaki filtr do centralnego ogrzewania" sprowadza się do trzech zmiennych: materiału rur (stal → magnes, PEX → cyklon), przepływu nominalnego (zależnego od powierzchni domu) i dostępnego budżetu. Filtr hybrydowy magnetyczny z osadnikiem cyklonowym stanowi optymalny wybór dla 80% domowych instalacji w Polsce.
Dane techniczne i ceny orientacyjne opracowano na podstawie katalogów producentów armatury grzewczej oraz norm: PN-EN 12502-3 (ochrona przed korozją), PN-EN 14336 (instalacje grzewcze w budynkach), PN-EN 805 (zaopatrzenie w wodę). Więcej informacji o wymaganiach technicznych: pkn.pl (Polski Komitet Normalizacyjny) oraz portal norma-pn.pl.
