Jakie grzejniki do ogrzewania grawitacyjnego sprawdzą się najlepiej?

Wybór grzejników do instalacji grawitacyjnej to nie kwestia gustu, lecz fizyki. Woda krąży tu bez pompy, dzięki różnicy gęstości zimnej i gorącej cieczy, więc każdy element musi stawiać jej możliwie najmniejszy opór. Dobór odpowiedniego typu grzejnika, jego pojemności wodnej i średnicy podłączeń decyduje o tym, czy dom ogrzeje się równomiernie, czy też w pokoju na piętrze będzie chłodno, a przy kotle gorąco. Poniżej znajdziesz konkretne dane techniczne, tabelę porównawczą i schemat montażu, który działa od dziesięcioleci.

• Grzejniki żeliwne członowe do ogrzewania grawitacyjnego
• Aluminium, stal płytowa czy miedź w instalacji bez pompy?
• Montaż i rozmieszczenie grzejników krok po kroku
• Modernizacja starej instalacji grawitacyjnej

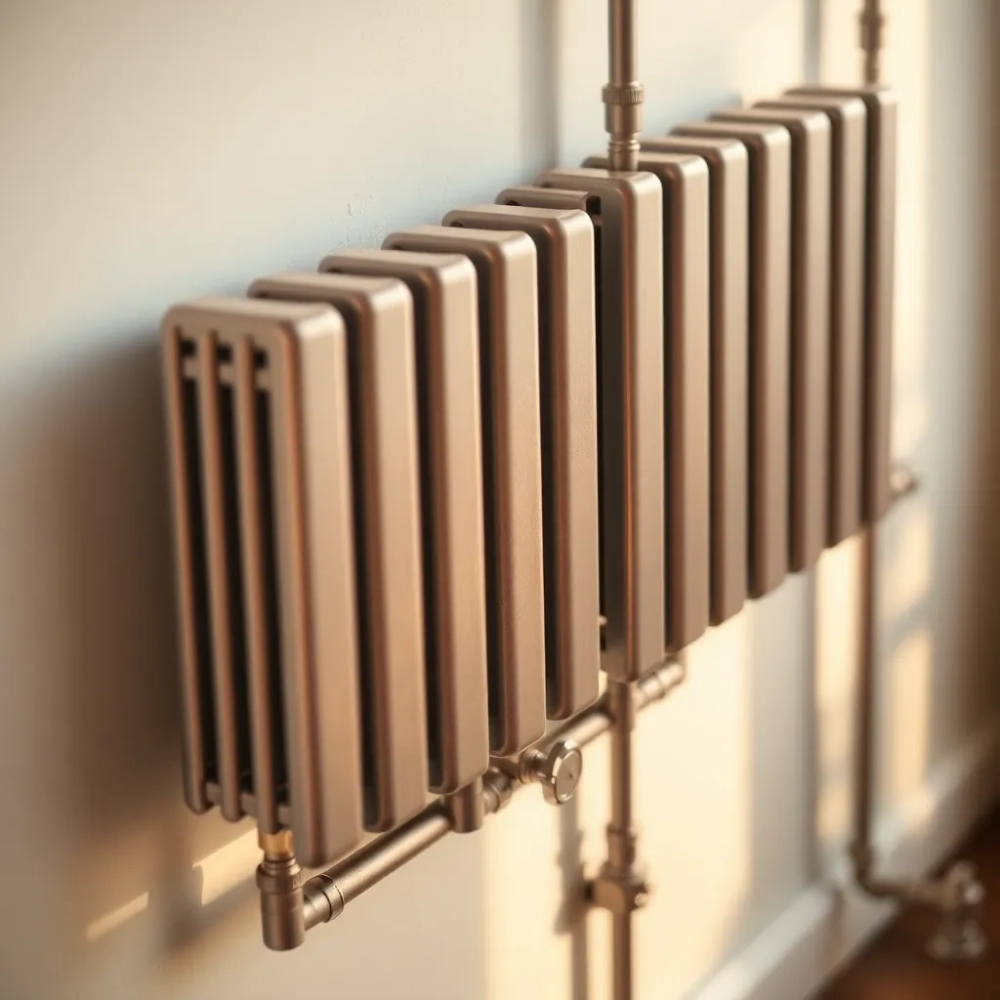

Grzejniki żeliwne członowe do ogrzewania grawitacyjnego

Żeliwo członowe to klasyk, który przetrwał dziesiątki lat właśnie dlatego, że świetnie współgra z naturalnym obiegiem wody. Pojedynczy człon żeliwny o wysokości 500 mm mieści od 1,3 do 1,8 litra wody, a dziesięcioelementowy grzejnik daje już 13-18 litrów, tyle, co średniej wielkości akumulator ciepła. Oddaje tę energię powoli, nawet po wygaśnięciu kotła, więc wahania temperatury są łagodne, a komfort rośnie.

Pod względem hydraulicznym żeliwo zachowuje się wyjątkowo łaskawie dla grawitacji. Wewnętrzne kanały członów mają przekrój zbliżony do 20 mm, a spadek ciśnienia na jednym elemencie przy przepływie 50 kg/h wynosi zaledwie 40-60 Pa. Porównywalny grzejnik aluminiowy potrafi dać 200-300 Pa, co w instalacji bez pompy oznacza natychmiastowe zatrzymanie ciągu. Tu właśnie leży fizyczna przyczyna, dla której żeliwem trudno cokolwiek popsuć, nawet jeśli instalacja nie została zoptymalizowana co do milimetra.

Trwałość żeliwa też nie pozostawia złudzeń. Żeliwo szare GG-15 i GG-20 (zgodnie z PN-EN 1561) wytrzymuje ciśnienie robocze rzędu 1,0 MPa i temperaturę zasilania do 130°C bez odkształceń. Rdza powierzchniowa z czasem tworzy naturalną warstwę ochronną, więc grzejnik pracujący 30 lat w wilgotnej piwnicy nadal spełnia swoją funkcję. To istotne, bo w systemie grawitacyjnym każda awaria oznacza wstrzymanie ogrzewania całego domu.

Cena bywa zaskoczeniem, lecz warto patrzeć na nią przez pryzmat cyklu życia. Żeliwny człon kosztuje orientacyjnie 110-160 PLN za element u sprawdzonych producentów krajowych, a kompletny grzejnik 10-elementów to wydatek rzędu 1200-1700 PLN. W przeliczeniu na lata eksploatacji wychodzi taniej niż jakikolwiek grzejnik aluminiowy, który w grawitacji w ogóle nie powinien się znaleźć. Nie polecajmy go tam, gdzie zależy nam na niskiej masie, 5-7 kg na człon wymaga solidnych wsporników, najlepiej ściennych, kotwiczonych w murze.

Pro-tip: Wysokość montażu żeliwnych członów powinna wynosić 90% wysokości okna, ale nie więcej niż dostępna wysokość pod parapetem. Przy standardowym oknie 150 cm sprawdza się grzejnik o wysokości 500 mm zawieszony 10-15 cm nad podłogą. Takie umiejscowienie wspiera ciąg grawitacyjny, bo zimne powietrze opada w dół wzdłuż szyby, a ciepłe unosi się równomiernie w górę pomieszczenia.

Aluminium, stal płytowa czy miedź w instalacji bez pompy?

Każdy z tych materiałów ma swoje mocne strony, ale tylko część z nich toleruje brak pompy obiegowej. Aluminium przyciąga niską masą (1,2-1,8 kg na element) i szybką reakcją na zmiany temperatury. Niestety jego wewnętrzne kanały są wąskie (zwykle 12-14 mm), a wysoka szczelność hydrauliczna konstrukcji daje opory, które w grawitacji stają się zabójcze. Nawet przy czterech członach podłączonych szeregowo spadek ciśnienia sięga 600-900 Pa, tyle, że naturalny ciąg w instalacji 10-metrowej wynosi zaledwie 100-200 Pa.

Uwaga: aluminium w grawitacji to najczęstsza przyczyna zimnych kaloryferów na piętrze. Woda po prostu nie chce pokonać oporu i zaczyna krążyć tylko w dolnej części obiegu. Rozwiązaniem nie jest dokręcanie zaworów, lecz wymiana grzejników na żeliwne lub stalowe o dużym przekroju.

Stal płytowa z kolei sprawdza się lepiej, choć wymaga rozwagi. Grzejnik płytowy typu 22 o wysokości 600 mm i długości 1000 mm mieści 5,6 litra wody, a kanały wewnętrzne mają średnicę około 10 mm. Pojedynczy panel daje umiarkowany opór (60-90 Pa), lecz trzy panele w pionie potrafią go podwoić. Do małych obiegów grawitacyjnych o krótkiej trasie od kotła (do 8 m) nadają się modele jednopanelowe z przyłączem dolnym lub bocznym DN20, pod warunkiem że różnica wysokości między kotłem a grzejnikiem przekracza 1,5 m.

Miedź i stal nierdzewna to rozwiązania raczej dla nowoczesnych realizacji, gdzie instalacja projektowana jest od podstaw. Miedź charakteryzuje się gładką powierzchnią wewnętrzną i naturalną odpornością na korozję, a jej współczynnik przewodzenia ciepła (401 W/m·K) bije na głowę zarówno aluminium, jak i żeliwo. Grzejniki miedziane są jednak drogie (3500-6000 PLN za komplet) i mają niewielką pojemność wodną (1,2-1,8 litra na element), co dyskwalifikuje je w roli akumulatorów ciepła.

Stal nierdzewna (gatunki 1.4401 i 1.4404) plasuje się gdzieś pomiędzy żeliwem a stalą zwykłą. Pojemność 2-2,5 l na człon, opory na poziomie 80-100 Pa i odporność na agresywną wodę grzewczą sprawiają, że sprawdza się w instalacjach z otwartym naczyniem wzbiorczym, gdzie tlen wdziera się do układu. Tu zwykła stal rdzaweje w ciągu kilku lat i trzeba wymieniać panele. Orientacyjna cena kompletnego grzejnika nierdzewnego to 1800-2500 PLN, ale trwałość obiecuje 30+ lat bez ingerencji.

Średnice rur i podłączeń w ogrzewaniu grawitacyjnym

Średnica rur to drugi obok wysokości kotłowni parametr, który decyduje o powodzeniu całej inwestycji. Zbyt wąski przewód główny działa jak korek w butelce i nawet najlepiej dobrany grzejnik nie otrzyma odpowiedniego strumienia wody. Norma PN-92/B-02406 wprost wskazuje minimalne średnice: dla obiegu o mocy do 7 kW, DN25 (1 cal), 7-15 kW, DN32 (1¼ cala), powyżej 15 kW, DN40 (1½ cala). W praktyce warto iść o jeden rozmiar wyżej, szczególnie przy dłuższych trasach poziomych przekraczających 15 m.

Podłączenia grzejnikowe mogą być mniejsze, ale muszą zachować warunek swobodnego przepływu. Standardowe zawory grzejnikowe mają przelot DN15 (½ cala) i wewnętrzną średnicę kanału około 13 mm. Przy mocy grzejnika do 2 kW to wystarczy. Powyżej tej wartości pojawia się ryzyko szumów hydraulicznych i nierównomiernego nagrzewania, dlatego w pokojach o powierzchni 25-35 m² warto przejść na przyłącza DN20 (¾ cala) z przelotem 18-19 mm.

Rozmieszczenie rur też ma znaczenie. Gałązki idące do grzejników powinny wchodzić do rozdzielacza lub bezpośrednio do rury głównej pod kątem prostym w kierunku przeciwnym do przepływu, czyli tak zwanym systemem Tichelmana. Takie podłączenie eliminuje wzajemne zakłócanie się obiegów i pozwala każdemu grzejnikowi pracować z nominalnym spadkiem ciśnienia. W domu 120 m² z sześcioma grzejnikami zastosowanie Tichelmana podnosi komfort cieplny o około 15-20% w stosunku do klasycznej rozdzielaczówki.

Przy planowaniu trasy rur warto pamiętać o jednej zasadzie: każde kolano 90° to strata ciśnienia równa około 1,5 metra prostej rury. Instalacja grawitacyjna potrafi wybaczyć dwie, trzy kolana, lecz przy pięciu już zaczyna szwankować. Dlatego poziomy prowadzi się zawsze w linii prostej, a zmiany kierunku rozkłada między łagodne łuki o promieniu co najmniej 5-krotności średnicy.

Montaż i rozmieszczenie grzejników krok po kroku

Sam montaż grzejników w systemie grawitacyjnym nie różni się zasadniczo od klasycznej instalacji, lecz diabeł tkwi w szczegółach. Zanim powiesisz pierwszy grzejnik, sprawdź wysokość kotłowni, różnica poziomów między górną krawędzią kotła a osią grzejnika powinna wynosić minimum 1,5 m, a optymalnie 2-2,5 m. Bez tej różnicy ciąg grawitacyjny będzie zbyt słaby, by pokonać opory całego obiegu. W domach z kotłownią w piwnicy warunek spełnia się automatycznie; w domach parterowych trzeba sztucznie podnieść kocioł na cokół lub obniżyć podłogę pomieszczenia z grzejnikiem.

Odpowietrzenie to element krytyczny, o którym łatwo zapomnieć. Każdy grzejnik powinien mieć zawór odpowietrzający na najwyższym punkcie, ręczny lub automatyczny. Powietrze w instalacji grawitacyjnej nie tylko zmniejsza efektywną powierzchnię grzewczą, ale też potrafi zatrzymać obieg, bo pęcherzyk w najwyższym punkcie działa jak korek szczelnie blokujący przepływ. Dlatego zawory odpowietrzające montuje się na każdym grzejniku oraz na pionie zasilającym, tuż pod najwyższym grzejnikiem.

Spadki rur wynoszące 5-10 mm na metr bieżący to kolejna żelazna reguła. Dzięki nim pęcherzyki powietrza wędrują samoczynnie do najwyższego punktu, gdzie zostają usunięte przez odpowietrznik. Za mały spadek (poniżej 3 mm/m) powoduje zastój powietrza w poziomach, za duży (powyżej 15 mm/m) to marnowanie materiału na rurach i ryzyko kawitacji w okolicach pompy obiegowej (jeśli kiedyś ją dodasz). W praktyce instalatorzy celują w 7-8 mm/m, co daje dobry kompromis między skutecznością a ekonomiką.

Odległość grzejnika od ściany wpływa na wymianę ciepłą bardziej, niż mogłoby się wydawać. Żeliwny członowy powinien wisieć 3-5 cm od ściany (mierząc od tylnej krawędzi żeber), by powietrze mogło swobodnie opływać ożebrowanie. Zbyt blisko ściany (poniżej 2 cm) blokuje konwekcję i powoduje, że ciepło oddaje się głównie przez promieniowanie, które ma znacznie mniejszą moc. Zbyt daleko (powyżej 8 cm) zwiększa straty przez nieogrzewaną przestrzeń za grzejnikiem i szpeci wnętrze.

Wysokość zawieszenia nad podłogą to parametr, który bezpośrednio wpływa na rozkład temperatury w pomieszczeniu. Grzejnik zawieszony 5-10 cm nad podłogą tworzy naturalną zasłonę termiczną wzdłuż okna, a zimne powietrze opada w dół wzdłuż szyby i ogrzewa się, zanim zdąży schłodzić stopy domowników. Grzejnik zawieszony wyżej (powyżej 20 cm) gorzej radzi sobie z tą cyrkulacją i tworzy wyraźny gradient temperatury od sufitu do podłogi. W sypialni i pokoju dziecięcym ten gradient ma znaczenie zdrowotne, bo zimne stopy to częsta przyczyna przeziębień.

Brak dławienia przepływu to ostatnia, lecz najważniejsza zasada. Każdy zawór termostatyczny w instalacji grawitacyjnej działa jak ściana, gdy temperatura spada poniżej nastawionej wartości. Kocioł nadal pracuje, lecz obieg zwalnia do tego stopnia, że w pokoju zaczyna się robić chłodno, a jednocześnie w pokojach bez termostatu panuje afrykański upał. Dlatego w starszych realizacjach stosuje się zawory podwójnej regulacji (regulacja wstępna + dynamiczna), które pozwalają ustawić maksymalny przepływ raz na sezon i reagować jedynie na wypadek przegrzania.

Pro-tip: Przed uruchomieniem nowej instalacji wykonaj próbę szczelności na zimno (ciśnienie 0,2 MPa przez 30 minut) i próbę na gorąco z kotłem ustawionym na 60°C. W trakcie rozruchu obserwuj odpowietrzniki, powinny aktywnie wypuszczać pęcherzyki przez pierwsze 2-3 godziny. Po tym czasie obieg powinien ustabilizować się, a wszystkie grzejniki nagrzać się w ciągu 60 minut.

Modernizacja starej instalacji grawitacyjnej

Kamienica z lat 60., dom jednorodzinny z lat 70. albo gospodarstwo z lat 90., to typowe obiekty, w których ogrzewanie grawitacyjne przetrwało w niezmienionej formie od dekad. Modernizacja takiej instalacji rzadko polega na wymianie wszystkiego naraz; zwykle zaczyna się od grzejników, bo to one najszybciej tracą sprawność (rdzewieją, kamień w kotłach z lat 70. zatkał kanały). Wymiana samego grzejnika przy zachowaniu reszty układu daje natychmiastowy wzrost komfortu, a jednocześnie pozwala rozłożyć koszty na kilka sezonów.

Przed podjęciem decyzji o wymianie warto zadać sobie pięć pytań kontrolnych. Czy obecne grzejniki mają widoczne ogniska korozji lub ubytki materiału? Czy woda w instalacji jest czarna przy odpowietrzaniu (co świadczy o wewnętrznej korozji stali)? Czy po sezonie grzewczym widać kamień w zaworach? Czy sprawność grzewcza spadła mimo tej samej ilości opału? Czy temperatura w pokoju różni się o więcej niż 3°C od nastawionej? Trzy odpowiedzi twierdzące to sygnał, że czas na modernizację.

Wymiana kotła rządzi się innymi prawami. W kamienicach piece węglowe czy miałowe projektowano na moc 25-40 kW i trudno je zoptymalizować bez wymiany całego kotła na nowoczesny. Tu w grę wchodzi najczęściej kocioł zgazujący drewno (o sprawności 87-92% w stosunku do 60-65% klasycznego kotła zasypowego), który współpracuje z grawitacją bez zmian w instalacji, o ile utrzymano minimalne średnice rur. W domach jednorodzinnych modernizacja często zaczyna się od wymiany grzejników, a kocioł czeka na swój czas.

Zawory podwójnej regulacji to ostatni element układanki, który przesądza o jakości modernizacji. Klasyczny zawór termostatyczny (np. z głowicą Danfoss RA 2990) reaguje wyłącznie na temperaturę w pomieszczeniu, co w systemie bez pompy powoduje wspomniane wcześniej zatrzymania obiegu. Zawór podwójnej regulacji (takie produkty oferują na przykład firmy w branży HVAC) pozwala ustawić maksymalny przepływ na podstawie obliczeń hydraulicznych, a następnie ograniczać go dynamicznie tylko w razie przegrzania. Efekt: każdy grzejnik dostaje swoją dawkę wody, a komfort rozkłada się równomiernie.

Kiedy potrzebny jest projekt? Zgodnie z art. 20 Prawa budowlanego wymiana kotła oraz zmiana źródła ciepła wymaga zgłoszenia lub pozwolenia na budowę. Wymiana samych grzejników przy zachowaniu tych samych mocy i przyłączy nie wymaga projektu, lecz warto zachować dokumentację powykonawczą. Przy modernizacji obejmującej zmianę średnic lub trasy rur konieczne jest już zatrudnienie projektanta z uprawnieniami w specjalności instalacyjnej.

Źródła i normy

• PN-92/B-02406, Ogrzewanie. Temperatury obliczeniowe i projektowe
• PN-EN 442-1:2015, Grzejniki i konwektory. Część 1: Wymagania techniczne i warunki badania
• PN-EN 1561:2012, Odlewnictwo. Żeliwo szare
• Prawo budowlane, Dziennik Ustaw 1994 nr 89 poz. 414 z późn. zm., art. 20 i 29
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), § 131-133

Masz przed sobą konkretne parametry doboru, tabelę porównawczą i listę norm, teraz wystarczy pomiar zapotrzebowania na ciepło dla każdego pomieszczenia, wybór grzejnika o pojemności wodnej minimum 2-3 litrów na kilowat mocy, zachowanie średnic zgodnych z normą PN-92/B-02406 i spadków 5-10 mm/m. Całość domyka prawidłowe odpowietrzenie oraz zawory podwójnej regulacji, które pozwolą grawitacji działać bezawaryjne przez kolejne dekady.
