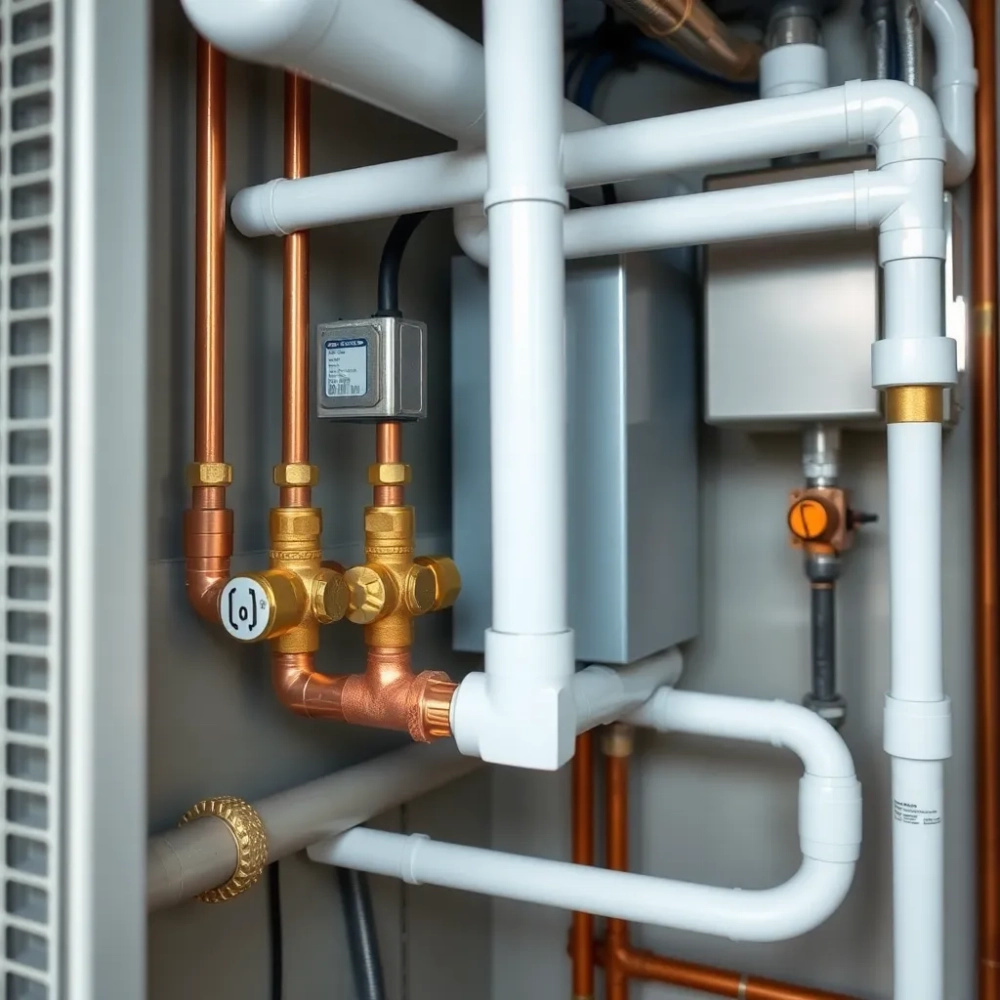

Podłączenie pompy ciepła do starej instalacji bez błędów

Źle dobrany układ hydrauliczny pompy ciepła w starej instalacji potrafi windować rachunki o 30%, a sprężarka w takim układzie zużywa się znacznie szybciej niż zakłada producent. Podłączenie pompy ciepła do istniejącej instalacji grzewczej wymaga czegoś więcej niż wstawienia nowego urządzenia między kocioł a grzejniki to decyzja o konkretnym schemacie, pojemności bufora, miejscu zaworu trójdrogowego i strategii na wypadek awarii pompy obiegowej starego kotła. Poniżej znajdziesz cztery realne warianty hydrauliczne, które działają w polskim budownictwie jednorodzinnym po modernizacji, wraz z konsekwencjami ich błędnego doboru.

• Układ bezpośredni, z buforem czy równoległy? Jak dobrać wariant do modernizacji
• Bufor ciepła w modernizowanej instalacji: pojemność, miejsce montażu, funkcja
• Przewymiarowanie pompy ciepła w starej instalacji: realne skutki dla COP i sprężarki
• Dobór komponentów hydraulicznych: zawory, separatory, grupa pompowa
• 5 błędów instalatorów, które kosztują właścicieli domów tysiące złotych
• Checklista: czy Twój układ jest prawidłowy?

Układ bezpośredni, z buforem czy równoległy? Jak dobrać wariant do modernizacji

Modernizacja instalacji centralnego ogrzewania z pompą ciepła różni się od projektowania systemu w nowym domu jedną zasadniczą cechą: nie znasz wszystkich oporów hydraulicznych, które kryją się w starych rurach, zaworach i grzejnikach. Każdy wariant hydrauliczny rozwiązuje ten problem inaczej.

Układ bezpośredni oznacza, że woda z pompy ciepła trafia od razu do odbiorników najczęściej do podłogówki o niskiej temperaturze zasilania. To najprostsze i najtańsze rozwiązanie, ale działa wyłącznie wtedy, gdy masz pełną kontrolę nad bilansem cieplnym budynku. W modernizowanym domu z mieszanymi odbiornikami (podłogówka + grzejniki wysokotemperaturowe) układ bezpośredni się nie sprawdzi, bo pompa ciepła grzeje wodę najefektywniej w zakresie 35-45°C, a stare grzejniki wymagają 55-70°C.

Układ z buforem pośrednim wprowadza zbiornik akumulacyjny między źródło ciepła a instalację. Bufor wyrównuje krótkie cykle pracy sprężarki i pozwala instalacji korzystać z „zładu" ciepła, gdy sprężarka akurat nie pracuje. To kompromis cenowy droższy niż układ bezpośredni, tańszy niż równoległy i jednocześnie najczęściej polecany przy znanych warunkach hydraulicznych.

Układ równoległy łączy starą instalację z kotłem lub drugim źródłem ciepła, a pompa ciepła pracuje w osobnym obiegu. Oba obiegi spotykają się w rozdzielaczu lub w wymienniku płytowym. To rozwiązanie dominuje w modernizacjach, bo tłumi nieznane opory starej instalacji i pozwala w razie awarii przełączyć się na kocioł. W praktyce to bezpieczna opcja „na wszelki wypadek".

Układ mieszany łączy dwa bufory i dwa obiegi: niskotemperaturowy (podłogówka) zasilany bezpośrednio z pompy ciepła oraz wysokotemperaturowy (grzejniki) z buforem. To rozwiązanie dla domów z mieszaną instalacją i rosnącymi wymaganiami komfortu, ale wymaga precyzyjnego doboru automatyki.

Koszt obejmuje bufory, zawory, grupę pompową i rozdzielacz, bez samego urządzenia. W nowym budynku różnica między wariantami wynika głównie z automatyki, w modernizacji z konieczności integracji ze starą armaturą.

Nie stosuj układu bezpośredniego, gdy w domu pracują grzejniki wysokotemperaturowe i brak bufora, bo sprężarka będzie taktować co kilka minut, a współczynnik COP spadnie o 20-40%. Nie wybieraj układu równoległego w domu pasywnym, bo tam i tak nie potrzebujesz rezerwy awaryjnej to niepotrzebny wydatek rzędu 8-15 tysięcy złotych.

Bufor ciepła w modernizowanej instalacji: pojemność, miejsce montażu, funkcja

Bufor ciepła w układzie z pompą ciepła pełni trzy funkcje jednocześnie: akumuluje energię, chroni sprężarkę przed krótkimi cyklami pracy i stabilizuje temperaturę powrotu. Bez bufora sprężarka włącza się i wyłącza co 5-15 minut w budynku o niskim zapotrzebowaniu na ciepło, co obniża jej żywotność z projektowanych 15-20 lat do 7-10.

Minimalna pojemność bufora to 10-20 litrów na każdy kilowat mocy grzewczej pompy. Dla pompy 8 kW oznacza to bufor 80-160 litrów. Dom 150 m² o zapotrzebowaniu 8 kW wymaga więc zbiornika o pojemności co najmniej 80 litrów, a dla komfortu pracy sprężarki warto celować w 120-160 litrów. Zbyt mały bufor nie spełnia swojej roli, zbyt duży niepotrzebnie zajmuje kotłownię i wydłuża czas reakcji systemu na zmiany pogody.

Miejsce montażu bufora zależy od tego, czy chcesz chronić sprężarkę przed wysoką temperaturą powrotu, czy przed niską temperaturą zasilania. Bufor na powrocie (między instalacją a pompą ciepła) chroni sprężarkę przed powrotem zbyt ciepłej wody rzadziej spotykany problem, ale istotny przy grzejnikach wysokotemperaturowych. Bufor na zasilaniu (między pompą ciepła a instalacją) to schemat dominujący: pompa oddaje ciepło do zbiornika, a instalacja pobiera je z niego.

Wybór wariantu zależy od dwóch zmiennych: mocy pompy ciepła i wymagań starej instalacji. Dom 120 m² z pompą 6 kW i podłogówką potrzebuje bufora 60-120 litrów. Dom 200 m² z pompą 12 kW i grzejnikami wymaga bufora 120-240 litrów. W modernizacji lepiej celować w górną granicę, bo stare instalacje mają większe opory i mniejszą bezwładność.

Bufor bez właściwej izolacji termicznej traci 3-5°C w ciągu doby, co w skali miesiąca oznacza straty energii rzędu 50-80 kWh. Standardowo stosuje się izolację PUR o grubości 50-100 mm. Nie oszczędzaj na izolacji zbiornika, bo to inwestycja zwracająca się w ciągu 2-3 sezonów grzewczych.

Przewymiarowanie pompy ciepła w starej instalacji: realne skutki dla COP i sprężarki

Przewymiarowanie pompy ciepła to najczęstszy błąd w modernizacjach. Instalator widzi dom 180 m² i montuje pompę 12 kW, żeby „miała zapas". Tymczasem w typowym sezonie grzewczym taki dom potrzebuje 7-9 kW, a przez większość roku (jesień, wiosna) zapotrzebowanie spada do 3-5 kW. Pompa 12 kW w takich warunkach pracuje na 25-40% mocy, sprężarka taktuje i zużywa się szybciej.

Współczynnik COP pompy ciepła powietrze-woda przy pełnym obciążeniu i temperaturze zewnętrznej +7°C wynosi 4,0-4,8. Gdy pompa pracuje na 30% mocy, COP spada do 2,5-3,2, bo sprawność sprężarki maleje przy niskim stopniu sprężania. W skali roku to różnica 15-25% w zużyciu prądu przy domu 150 m² oznacza to 2000-3500 kWh dodatkowej energii elektrycznej rocznie, czyli 1400-2500 zł.

Krótkie cykle pracy sprężarki (poniżej 8-10 minut) przyspieszają zużycie łożysk, zaworów i oleju. Sprężarka projektowana na 15-20 lat pracy przy cyklach 30-60 minut w modernizacji z przewymiarowaną pompą osiąga ten sam stopień zużycia w 8-12 lat. To realne skrócenie żywotności o 30-40%, a wymiana sprężarki w pompie 10 kW kosztuje 4000-7000 zł.

Obliczenie zapotrzebowania na ciepło to punkt wyjścia. Zgodnie z normą PN-EN 12831 zapotrzebowanie zależy od kubatury budynku, strefy klimatycznej, jakości izolacji i temperatury projektowej. Dom 150 m² z izolacją z lat 2010-2020 w III strefie klimatycznej potrzebuje 7-9 kW. Dom 150 m² bez termomodernizacji w tej samej strefie 12-15 kW. Pomijanie obliczeń i dobór pompy „na oko" to gwarancja problemów.

Przewymiarowanie można skompensować buforem o większej pojemności, ale to półśrodek. Bufor 300 litrów przy pompie 12 kW w domu 7 kW wydłuża cykle pracy do 20-25 minut, ale COP nadal będzie niższy niż przy dobrze dobranej pompie 8 kW z buforem 120 litrów. Rozwiązaniem systemowym jest dobór pompy do zapotrzebowania, a nie do powierzchni domu.

Dobór komponentów hydraulicznych: zawory, separatory, grupa pompowa

Instalacja centralnego ogrzewania z pompą ciepła wymaga komponentów, których kocioł gazowy nie potrzebuje. Separator magnetyczny chroni sprężarkę przed zanieczyszczeniami z instalacji w starej instalacji pełnej rdzy i kamienia brak separatora oznacza ryzyko zatkania wymiennika w ciągu 2-3 lat.

Zawór trójdrogowy steruje przepływem między buforem a instalacją. W układzie bezpośrednim steruje przełączeniem między grzaniem c.w.u. a c.o. Zawór upustowy zabezpiecza sprężarkę przed zbyt wysokim ciśnieniem w modernizacji instalacji stare rury potrafią generować skoki ciśnienia, których nowa pompa nie toleruje. Termostat pokojowy z komunikacją modulowaną pozwala pompie pracować płynnie, bez ciągłego włączania i wyłączania.

• Zawór trójdrogowy przełącza przepływ między obiegami, sterowany sygnałem z automatyki pompy
• Separator magnetyczny wyłapuje cząstki metali zanim trafią do wymiennika pompy
• Zawór upustowy reaguje na wzrost ciśnienia powyżej 3 bar, chroniąc sprężarkę
• Termostat modulowany przekazuje informację o zapotrzebowaniu na ciepło, nie tylko sygnał binarny
• Grupa pompowa łączy pompę obiegową, zawory zwrotne i manometry w jeden blok
• Rozdzielacz rozdziela przepływ na poszczególne obiegi grzewcze przy układzie mieszanym

Grupa pompowa w układzie z pompą ciepła różni się od wersji kotłowej. Pompa obiegowa musi mieć charakterystykę stałego ciśnienia (nie proporcjonalnego), bo układ pracuje przy niskim ΔT 5-10°C, a nie typowym dla kotłów 15-20°C. Pompa proporcjonalna przy tak małej różnicy temperatur wchodzi w oscylacje.

Siłownik zaworu mieszającego steruje temperaturą zasilania poszczególnych obiegów. W domu z podłogówką i grzejnikami siłownik na obiegu grzejnikowym pozwala utrzymać 55°C niezależnie od tego, że pompa ciepła podaje wodę 40°C. To rozwiązanie problemu mieszanych odbiorników bez konieczności stosowania dwóch źródeł ciepła.

5 błędów instalatorów, które kosztują właścicieli domów tysiące złotych

Pomijanie obliczeń cieplnych to błąd numer jeden. Instalator przyjeżdża, ogląda dom, pyta o metraż i na tej podstawie dobiera pompę. W domu 150 m² z lat 90. bez docieplenia montuje pompę 9 kW, podczas gdy obliczenia wg PN-EN 12831 wskazałyby 12-14 kW. Albo odwrotnie w domu pasywnym z 2018 roku montuje 10 kW zamiast 6 kW. Oba przypadki kończą się problemami z taktowaniem lub niedogrzaniem.

Dobór pompy „z zapasem" wydaje się ostrożnością, w praktyce jest marnotrawstwem. Pompa 12 kW w domu potrzebującym 7 kW kosztuje o 8-12 tysięcy złotych więcej niż pompa 8 kW, zużywa więcej prądu i zużywa się szybciej. Brak zapasu mocy jest mniejszym problemem niż jej nadmiar współczynnik SCOP pompy zależy od dopasowania do obciążenia, nie od rezerwy.

Pominięcie separatora magnetycznego w starej instalacji to proszenie się o kłopoty. Rdza z rur stalowych, kamień z twardej wody, resztki po remoncie wszystko to trafia do wymiennika pompy. Po 2-3 latach wymiennik traci 20-30% sprawności, a objawem jest spadek COP i konieczność płukania chemicznego. Separator kosztuje 400-800 zł, a czyszczenie wymiennika 1500-3000 zł.

Bufor o zbyt małej pojemności nie chroni sprężarki. Instalator montuje bufor 50 litrów do pompy 9 kW, bo „klient nie chce dużego zbiornika w kotłowni". Efekt: sprężarka cykluje co 8 minut zamiast co 30, COP spada o 15-20%, a gwarancja na sprężarkę może wygasnąć wcześniej z powodu eksploatacji niezgodnej z dokumentacją producenta.

Mieszanie starej pompy obiegowej z nową automatyką pompy ciepła prowadzi do konfliktów regulacyjnych. Stara pompa o stałej wydajności współpracuje źle z logiką modulacji nowej pompy. Efekt: albo instalacja jest przegrzana, albo niedogrzana, a użytkownik nie rozumie dlaczego. Wymiana pompy obiegowej na nową z komunikacją 0-10V rozwiązuje problem.

Checklista: czy Twój układ jest prawidłowy?

• Zapotrzebowanie na ciepło obliczone wg PN-EN 12831 przed doborem pompy
• Moc pompy ciepła dopasowana do zapotrzebowania, nie do powierzchni
• Bufor o pojemności 10-20 l/kW mocy pompy
• Separator magnetyczny na powrocie przed pompą ciepła
• Zawór upustowy chroniący sprężarkę przed skokami ciśnienia
• Grupa pompowa z pompą o stałym ciśnieniu
• Termostat modulowany zamiast binarnego
• Schemat hydrauliczny z naniesionymi średnicami i oporami

Jeśli choćby trzy punkty tej listy nie są spełnione w Twojej instalacji, modernizacja może nie przynieść zakładanych oszczędności. Najczęściej poprawa wymaga wymiany pompy obiegowej, powiększenia bufora lub montażu separatora inwestycja rzędu 3000-6000 zł, która zwraca się w ciągu 2-3 sezonów.

Podłączenie pompy ciepła do istniejącej instalacji to decyzja o schemacie hydraulicznym, nie tylko o urządzeniu. Układ bezpośredni sprawdza się w nowych domach z podłogówką, układ z buforem w modernizacjach ze znanymi warunkami, układ równoległy tam, gdzie liczy się bezpieczeństwo awaryjne, a układ mieszany przy dwóch typach odbiorników. Każdy wariant ma swoją niszę i swoje ograniczenia nie istnieje rozwiązanie uniwersalne.

Przewymiarowanie pompy, brak bufora, pominięcie separatora i mieszanie starej armatury z nową automatyką to cztery najczęstsze przyczyny rozczarowania pompą ciepła. Koszt naprawy tych błędów po montażu jest 3-5 razy wyższy niż koszt prawidłowego projektu. Schemat hydrauliczny sporządzony przed montażem, obliczenia cieplne wg PN-EN 12831 i dobór komponentów do konkretnej instalacji to nie opcjonalne dodatki, lecz warunek efektywnej pracy systemu.

Źródła danych i norm

PN-EN 12831 Charakterystyka energetyczna budynków. PN-EN 14511 Pompy ciepła ze sprężarkami napędzanymi elektrycznie. PN-EN 15450 Instalacje ogrzewcze w budynkach. Dane dotyczące współczynników COP i SCOP pochodzą z kart technicznych urządzeń dostępnych w bazie EHPA (European Heat Pump Association). Informacje o kosztach komponentów i robocizny oparte na średnich cenach rynkowych materiałów instalacyjnych w Polsce w 2024 roku. Strefy klimatyczne zgodne z PN-EN ISO 13790.
