Podłączenie pompy ciepła schemat elektryczny krok po kroku

W 2024 roku w Polsce przybyło ponad 200 tysięcy pomp ciepła, a statystyki serwisowe pokazują niepokojący fakt: około 30% awarii w pierwszych trzech latach eksploatacji wynika z błędów w podłączeniu elektrycznym. Właśnie dlatego schemat elektryczny pompy ciepła to nie teoria, lecz dokument decydujący o tym, czy urządzenie za 40 tys. zł przeżyje dekadę, czy spłonie w drugim sezonie grzewczym. Poniżej znajdziesz konkretne wytyczne oparte na normie PN-HD 60364 i dokumentacji technicznej producentów, bez marketingu i bez lania wody.

• Zasilanie pompy ciepła: 1 faza czy 3 fazy i jaki przewód
• Zabezpieczenia RCD typu B i wyłączniki nadprądowe do pompy
• Czujniki temperatury i magistrala komunikacyjna w schemacie
• Checklist uruchomienia pompy ciepła bez utraty gwarancji
• Kiedy schemat trzeba rozbudować

Zasilanie pompy ciepła: 1 faza czy 3 fazy i jaki przewód

Każda pompa ciepła, niezależnie od mocy, wymaga wydzielonego obwodu z rozdzielni głównej. To znaczy, że na tym samym przewodzie nie może wisieć żaden inny odbiornik: ani oświetlenie, ani gniazdka, ani piekarnik. Powód jest prozaiczny: sprężarka inwerterowa pobiera prąd o silnie zmiennej charakterystyce, a współdzielenie toru powoduje wahania napięcia zakłócające pracę automatyki.

W układach typu split dochodzą dwa tory zasilania. Pierwszy obsługuje sprężarkę w jednostce zewnętrznej, drugi zasila grzałkę elektryczną (3/6/9 kW) w jednostce wewnętrznej. Grzałka pełni funkcję wspomagania, gdy temperatura zewnętrzna spada poniżej punktu biwalentnego, dlatego wymaga osobnego zabezpieczenia dobranego do jej mocy, a nie mocy całego urządzenia.

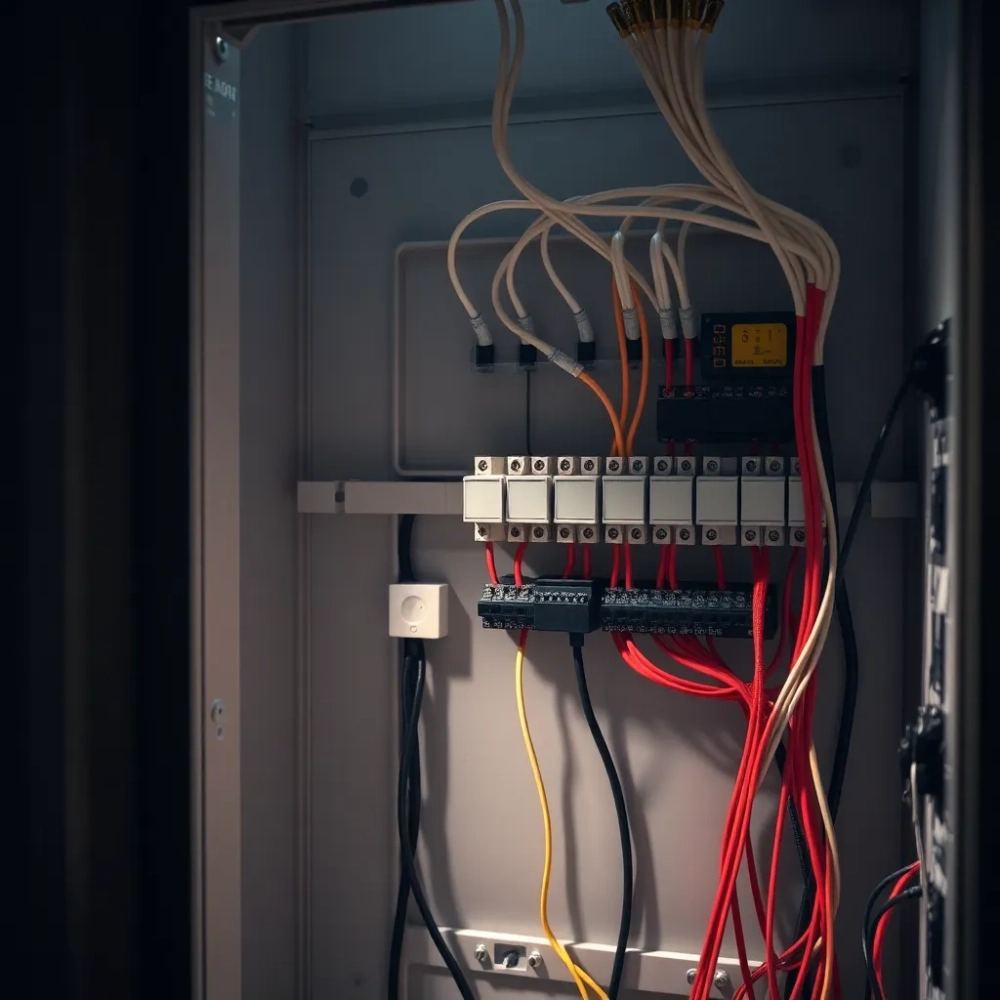

Rozdzielnia natynkowa o klasie szczelności IP40 i pojemności 12-18 modułów montowana jest możliwie blisko jednostki wewnętrznej, najlepiej przed tynkami, żeby skrócić trasę kablową. Każdy dodatkowy metr przewodu to nie tylko koszt miedzi, ale też strata napięcia, która przy źle dobranym przekroju prowadzi do przegrzewania izolacji.

Dobór kabla w zależności od mocy i długości trasy

Spadek napięcia na trasie kablowej nie powinien przekraczać 3%. Każdy procent powyżej tej wartości obniża sprawność sprężarki i przyspiesza zużycie izolacji uzwojeń.

Przewód komunikacyjny między jednostką wewnętrzną a agregatem zewnętrznym to kabel ekranowany (LiYCY 2x0,5 lub 2x0,75 mm²), prowadzony w oddzielnej rurze ochronnej. Ekran uziemia się tylko po jednej stronie, aby zamknąć pętlę zakłóceń elektromagnetycznych generowanych przez falownik sprężarki.

Zabezpieczenia RCD typu B i wyłączniki nadprądowe do pompy

Standardowy wyłącznik różnicowoprądowy typu AC wykrywa tylko sinusoidalne prądy upływu, co w instalacji z pompą ciepła okazuje się niewystarczające. Falownik sprężarki generuje dodatkowo składową stałą (DC), która nasyca rdzeń toroidalny zwykłego RCD i blokuje jego zadziałanie. Właśnie dlatego schemat elektryczny pompy ciepła wymaga RCD typu B, reagującego zarówno na prąd przemienny, jak i stały oraz na impulsy wysokiej częstotliwości.

Dla pompy 12 kW typowy dobór to RCD typ B 25 A/300 mA. Czułość 30 mA sprawdza się w instalacjach domowych, ale przy prądach upływu samego falownika (rzędu 20-50 mA) lepiej sięgnąć po wariant 300 mA, który pełni funkcję ochrony przeciwpożarowej, nie ochrony przeciwporażeniowej. W obiektach z wanną lub prysznicem w strefie 1-2 dodaje się dodatkowy RCD 30 mA typu A przed obwodem pompy.

Wyłączniki nadprądowe dobiera się do prądu znamionowego sprężarki i grzałki. B16 na obwodzie sprężarki 1-fazowej (prąd rozruchowy inwertera nie przekracza 1,5-krotności prądu znamionowego dzięki łagodnemu startowi). B20 lub B25 na obwodzie grzałki, w zależności od jej mocy: 3 kW ≈ B16, 6 kW ≈ B25, 9 kW ≈ B32.

Kluczowym, często pomijanym elementem jest czujnik zaniku faz i asymetrii napięcia. Trójfazowa sprężarka za 8-15 tys. zł nie wybacza pracy przy zaniku jednej fazy: uzwojenia przegrzewają się w kilka minut, a ubezpieczyciel odmawia wypłaty odszkodowania bez tego zabezpieczenia. Koszt samego czujnika (200-350 zł) jest niczym w porównaniu z wymianą kompresora.

Podlicznik energii na obwodzie pompy to nie wymóg prawny, lecz narzędzie diagnostyczne. Sterownik urządzenia pokazuje produkcję ciepła w kWh, ale nie oddaje faktycznego poboru prądu, zwłaszcza w okresie pracy grzałki. Podlicznik z przekładnikiem pozwala porównać COP deklarowany przez producenta z rzeczywistym, sezonowym współczynnikiem SCOP.

Czujniki temperatury i magistrala komunikacyjna w schemacie

Czujnik temperatury zewnętrznej montuje się na ścianie od strony północnej lub północno-zachodniej, gdzie nasłonecznienie jest najmniejsze. Wysokość około 2,5 m, minimum 50 cm zapasu kabla przy główce, aby umożliwić ewentualną wymianę bez demontażu tynku. Kabel YTKSYekw 2x0,8 mm² prowadzony w rurze ochronnej, bez przebiegów równoległych z przewodami zasilającymi 230/400 V.

Błędem jest montaż czujnika pod okapem dachu, na ścianie balkonowej lub przy kratce wentylacyjnej. W takich miejscach odczyt jest zawyżony przez ciepło resztkowe budynku, a sterownik pompy błędnie skraca cykle pracy sprężarki. Efekt: wyższe rachunki i szybsze zużycie inwertera.

Czujnik wewnętrzny (pokojowy) trafia do pomieszczenia reprezentatywnego, czyli salonu lub otwartej strefy dziennej, gdzie domownicy przebywają najczęściej. Kabel LiYCY 2x0,5 mm² ekranowany, lokalizacja z dala od przeciągów, grzejników i bezpośredniego nasłonecznienia. Wysokość montażu 1,5 m, czyli typowa linia oddechowa dorosłego użytkownika.

Magistrala komunikacyjna między jednostką wewnętrzną a sterownikiem pompy realizowana jest przewodem ekranowanym, najczęściej 2-żyłowym o przekroju 0,5-0,75 mm². Ekran uziemia się po stronie jednostki wewnętrznej, co tworzy skuteczną barierę dla zakłóceń z sieci energetycznej. Na schemacie elektrycznym magistrala oznaczana jest linią przerywaną, odróżniającą ją od obwodów siłowych.

Nigdy nie prowadź magistrali komunikacyjnej w tej samej rurze co przewody zasilające. Indukcyjność wzajemna powoduje przekłamania odczytów i fałszywe alarmy sterownika, zwłaszcza przy pracy sprężarki na pełnej mocy.

Typowy schemat blokowy instalacji

Checklist uruchomienia pompy ciepła bez utraty gwarancji

Pięć najczęstszych błędów kosztujących gwarancję producenta: samodzielny montaż bez uprawnień SEP, brak protokołu pomiarów elektrycznych, zastosowanie RCD typu AC zamiast B, brak czujnika zaniku faz w instalacji trójfazowej oraz niezgodność schematu z dokumentacją techniczną producenta. Każdy z nich to podstawa do odmowy naprawy gwarancyjnej, nawet jeśli usterka leży po stronie software.

Schemat elektryczny pompy ciepła powstaje na bazie DTR (Dokumentacji Techniczno-Ruchowej) konkretnego modelu. Nie ma uniwersalnego schematu: różnice między producentami dotyczą oznaczeń zacisków, polaryzacji magistrali i sposobu podłączenia grzałki. Korzystanie z poradników internetowych zamiast dokumentacji grozi błędem, którego wykrycie podczas reklamacji kończy się odmową.

Protokół pomiarów elektrycznych wystawia elektryk z uprawnieniami SEP (Specjalistyczne Uprawnienia Eksploatacji i Dozoru) po zakończeniu instalacji. Obejmuje pomiary impedancji pętli zwarcia, rezystancji izolacji, działania RCD oraz ciągłości przewodów ochronnych. Bez tego dokumentu inwestor nie odbierze instalacji, a ubezpieczyciel odmówi polisy od pożaru i zalania.

Przed pierwszym uruchomieniem sprawdź: czy ekran magistrali uziemiony po jednej stronie, czy czujnik zewnętrzny nie wystawiony na deszcz bez osłony (stosuj osłonę radiacyjną), czy podlicznik pokazuje zero przy wyłączonej pompie, oraz czy w menu serwisowym sterownika aktywowano tryb grzewczy i chłodzący zgodnie z konfiguracją hydrauliczną budynku.

Checklist do wydrukowania

• Dedykowany obwód w rozdzielni głównej
• Wyłącznik nadprądowy B16 (sprężarka) i B20-B25 (grzałka)
• RCD typu B 25 A/300 mA
• Rozdzielnia natynkowa IP40 przy jednostce wewnętrznej
• Czujnik zaniku faz i asymetrii (instalacje 3-fazowe)
• Podlicznik energii z przekładnikiem
• Czujnik zewnętrzny na ścianie N/NW, wysokość 2,5 m
• Czujnik pokojowy w salonie, bez przeciągów
• Protokół pomiarów elektrycznych od uprawnionego elektryka
• Schemat zgodny z DTR producenta
• Przewód komunikacyjny ekranowany między jednostkami

Orientacyjne koszty elementów instalacji elektrycznej pompy: rozdzielnia natynkowa 12-modułowa 200-400 zł, RCD typu B 400-800 zł, podlicznik energii 150-300 zł, czujnik zaniku faz 200-350 zł, wyłączniki nadprądowe 40-80 zł za sztukę. Łączny koszt oscyluje między 1000 a 2000 zł, co stanowi ułamek wartości urządzenia, które ma pracować przez następne 15-20 lat.

Kiedy schemat trzeba rozbudować

W nowym budynku schemat elektryczny pompy ciepła uwzględnia się już na etapie projektu instalacji sanitarnej i elektrycznej. Trasę kablową prowadzi się wówczas w peszelach zatynkowanych w ścianach, z zapasem długości około 30 cm w puszkach rewizyjnych. Lokalizacja rozdzielni kotłowni wynika z usytuowania jednostki wewnętrznej, zwykle w garażu, kotłowni lub pomieszczeniu gospodarczym o kubaturze min. 15 m³.

W modernizacji istniejącego budynku dochodzi konieczność poprowadzenia kabli po powierzchni ścian w kanałach elektroinstalacyjnych albo podtynkowo po kuciu bruzd. Trasę dobiera się tak, aby ominąć instalację wodną i gazową, zachowując odległość co najmniej 15 cm od przewodów wodnych i 20 cm od gazowych. Każde skrzyżowanie z rurą wodną izoluje się termicznie, by zapobiec kondensacji na kablu.

Przy wymianie starego kotła na pompę ciepła w budynku z rozdzielnicą główną sprzed 20 lat najczęściej brakuje miejsca na dodatkowe zabezpieczenia. Konieczna jest wówczas wymiana rozdzielni na większą (24-36 modułów) albo montaż dodatkowej podrozdzielni w pobliżu jednostki wewnętrznej. Taki scenariusz generuje dodatkowy koszt 600-1200 zł, ale jest jedyną opcją zachowania wymogów normy PN-HD 60364.

W instalacjach z fotowoltaiką schemat elektryczny pompy ciepła uzupełnia się o licznik dwukierunkowy i zabezpieczenie nadprądowe po stronie inwertera PV. Nadwyżki produkcji kierowane są w pierwszej kolejności do sprężarki i grzałki, co pozwala skrócić czas zwrotu inwestycji o 2-4 lata.

Normy i dokumenty odniesienia

• PN-HD 60364 instalacje elektryczne niskiego napięcia
• PN-EN 12831 obciążenie cieplne budynków
• DTR producenta pompy ciepła (dokumentacja techniczno-ruchowa)
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

Schemat elektryczny pompy ciepła to nie szkic z internetu, lecz obowiązkowy element dokumentacji powykonawczej, bez którego urządzenie nie zostanie uruchomione przez autoryzowany serwis. Samodzielne podłączenie bez uprawnień SEP to pozorna oszczędność, która w praktyce oznacza utratę gwarancji, odmowę wypłaty odszkodowania i ryzyko pożaru instalacji. Zanim włączysz wyłącznik, poproś elektryka o protokół pomiarów, a dopiero potem o pierwszy rozruch.
