Separator zanieczyszczeń do centralnego ogrzewania – jak wybrać i gdzie go zamontować

Kadra rgbudinstal Aktualizacja: 10 lipca 2026 r.

Kalkulator doboru separatora

Dobierz urządzenie do parametrów Twojej instalacji

Wprowadź dane i naciśnij przycisk, aby otrzymać rekomendację.

Filtr magnetyczny czy osadnik siatkowy który separator sprawdzi się w Twojej instalacji

Dwa gazy w instalacji centralnego ogrzewania potrafią narobić więcej szkód niż nagły spadek ciśnienia wodociągowego: tlen rozpuszczony w wodzie oraz rdza, która z czasem odspaja się od ścianek rur. Separator zanieczyszczeń do centralnego ogrzewania powstaje właśnie po to, by te dwie frakcje wyłapać, zanim zatkają wymiennik albo zablokują wirnik pompy obiegowej.

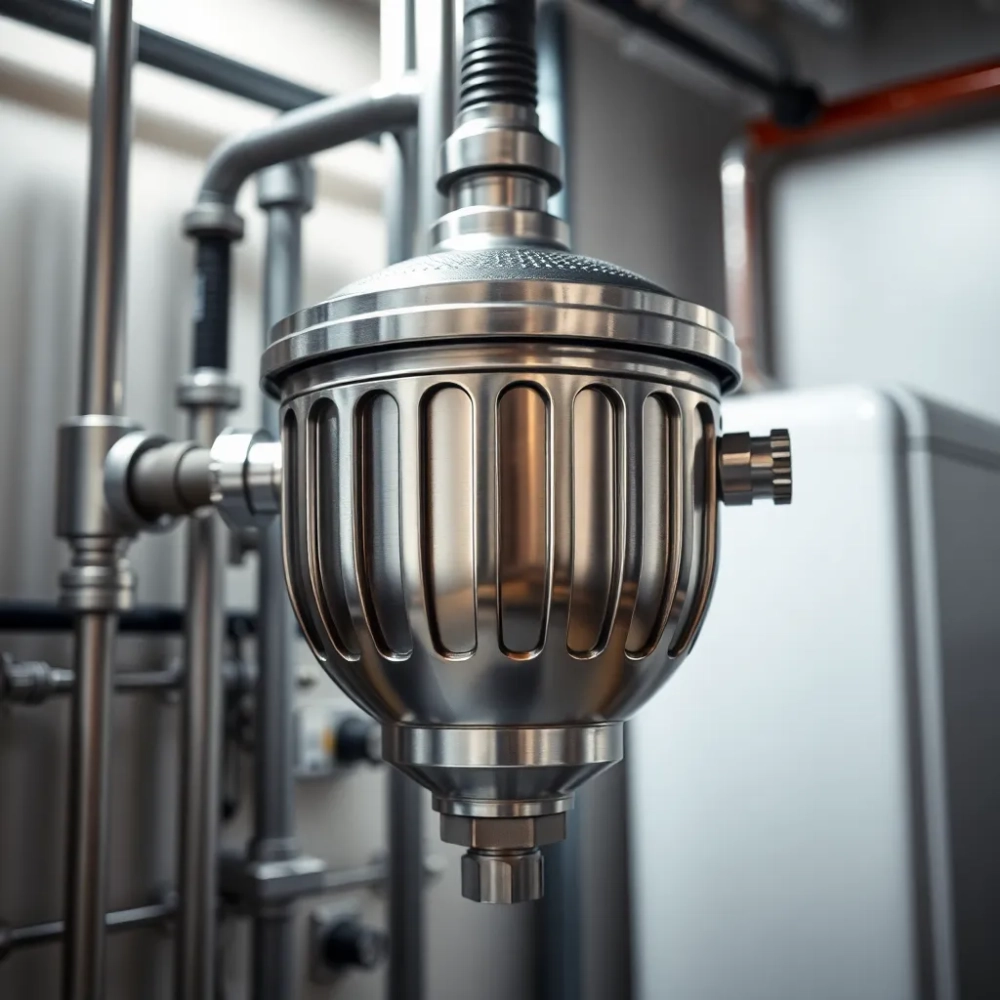

Separator zanieczyszczeń do centralnego ogrzewania

Na rynku funkcjonują dwa główne typy takich urządzeń, a ich skuteczność wynika z zupełnie różnych praw fizyki. Osadnik siatkowy działa mechanicznie: woda wpada do komory, zwalnia przepływ, a cząstki stałe o średnicy powyżej 500 µm opadają na dno lub zatrzymują się na wkładzie siatkowym ze stali nierdzewnej. Filtr magnetyczny wykorzystuje zjawisko przyciągania ferromagnetyków. Magnes neodymowy umieszczony wewnątrz korpusu chwyta opiłki żelaza i tlenki metali, które dla oka pozostają niewidoczne.

W typowym domu jednorodzinnym z instalacją z rur stalowych problemem numer jeden jest rdza. Jej cząstki mają rozmiar od 5 µm do kilku milimetrów i są na tyle lekkie, że przez sito mogą przechodzić, ale jednocześnie na tyle ferromagnetyczne, że przyciąga je magnes. Filtr magnetyczny wychwytuje od 60 do nawet 95 procent takich zanieczyszczeń, podczas gdy sam osadnik zatrzyma najwyżej 40 procent frakcji drobnej.

Sytuacja odwraca się w instalacjach z tworzywa sztucznego, aluminium lub miedzi. Rdzy jest tam znacznie mniej, ale pojawiają się inne problemy: piasek instalacyjny pozostawiony po montażu, kamień kotłowy wytrącający się przy podgrzewaniu wody oraz produkty korozji aluminium. Tu osadnik siatkowy albo separator cyklonowy (działający na zasadzie siły odśrodkowej) sprawdzają się lepiej, ponieważ nie potrzebują ferromagnetycznego medium, by wyłapać cząstki.

Najczęstszy błąd polega na wyborze wyłącznie jednego rozwiązania. W instalacjach mieszanych, gdzie część orurowania wymieniono na PEX, a część pozostawiono stalową, kombinacja obu typów daje pełną ochronę. Producenci coraz częściej oferują urządzenia hybrydowe, łączące sito ze stali nierdzewnej o gęstości 500-800 µm z magnesem neodymowym o sile 8000-11000 Gauss, zamknięte w jednym mosiężnym korpusie.

Parametr Filtr magnetyczny Osadnik siatkowy Separator cyklonowy
Skuteczność na rdzę 85-95% 30-40% 20-30%
Skuteczność na piasek 50-60% 75-85% 85-95%
Spadek ciśnienia 0,02-0,05 bar 0,05-0,10 bar 0,08-0,15 bar
Cena orientacyjna (PLN netto) 280-950 120-420 320-680

Kiedy filtr magnetyczny nie pomoże

Magnes nie złapie piasku kwarcowego, kamienia kotłowego ani mułu powstałego z glonów w instalacji otwartej. Jeśli woda w układzie wykazuje twardość powyżej 18°dH, a kocioł pracuje bez filtra polifosfatowego, w ściankach rur będą się osadzały węglany wapnia. Separator magnetyczny pozostanie wtedy czysty, ale wymiennik i tak straci wydajność cieplną.

Kiedy osadnik siatkowy wystarczy

W nowej instalacji z tworzywa PEX lub PP-R, napełnianej wodą filtrowaną i uzdatnioną, problem rdzy praktycznie nie istnieje. Osadnik siatkowy z wkładem 500 µm zamontowany na powrocie przed kotłem ochroni pompę obiegową przed piaskiem montażowym i przypadkowymi zanieczyszczeniami z pierwszego napełniania.

Gdzie zamontować separator zanieczyszczeń, by chronić pompę i wymiennik

Lokalizacja separatora w obiegu wody grzewczej wynika z fizyki przepływu i z faktu, że cząstki stałe nie rozpuszczają się w wodzie, lecz przemieszczają się z prądem. Montaż na zasilaniu (przed kotłem) wyłapuje zanieczyszczenia, zanim trafią do wymiennika ciepła, ale nie chroni pompy obiegowej, która sama stanowi pierwszą barierę na ich drodze.

Montaż na powrocie (za odbiornikami, przed kotłem) to rozwiązanie zalecane przez większość producentów kotłów kondensacyjnych. Woda wracająca do źródła ciepła ma najniższą temperaturę i największe stężenie cząstek, które opadły z obiegu grawitacyjnie. Separator umieszczony w tym miejscu wyłapuje je, zanim zdążą osiąść na powierzchniach wymiennika.

Optymalnym miejscem jest odcinek prosty rury o długości minimum 5 średnic nominalnych przed i 3 średnice za urządzeniem. Zapewnia to laminarny przepływ, w którym cząstki mają czas na zmianę trajektorii pod wpływem grawitacji lub pola magnetycznego. Montaż tuż za kolanem 90° powoduje turbulentne zawirowania i radykalnie obniża skuteczność nawet najlepszego separatora.

Wysokość montażu ma znaczenie praktyczne. Osadnik powinien stać tak, by zawór spustowy znajdował się 15-25 cm nad podłogą kotłowni. Ułatwia to późniejsze czyszczenie bez konieczności kładzenia się pod instalacją. Filtr magnetyczny montuje się w pozycji pionowej, magnesem skierowanym do dołu, co zapobiega gromadzeniu się powietrza w górnej części komory.

Polska norma PN-EN 12828:2014 wprost wskazuje, że każdy kocioł stałopalny oraz kocioł gazowy o mocy powyżej 30 kW wymaga zamontowania separatora zanieczyszczeń po stronie wody grzewczej. W praktyce stosuje się go również przy mniejszych mocach, ponieważ koszt urządzenia stanowi ułamek procenta wartości wymiennika ciepła, który chroni.

Punkt montażu Chroniony element Kiedy stosować
Na powrocie, przed kotłem Wymiennik, pompa Zawsze (zalecane)
Na zasilaniu, za pompą Grzejniki, zawory W dużych instalacjach > 300 l
Przed pompą obiegową Wirnik pompy Tylko w starych instalacjach stalowych

Montaż na bypassie

W instalacjach z automatyką pogodową i wieloma obiegami grzewczymi warto rozważyć montaż separatora na obejściu z zaworami odcinającymi. Dzięki temu czyszczenie lub wymianę wkładu można przeprowadzić bez opróżniania całego układu, co w sezonie grzewczym oznaczałoby wyłączenie ogrzewania na kilka godzin.

Jak dobrać separator do instalacji centralnego ogrzewania i kiedy go czyścić

Dobór separatora zaczyna się od trzech liczb: średnicy nominalnej rury, mocy kotła oraz pojemności wodnej instalacji. Pierwszy parametr określa przyłącze urządzenia. Drugi definiuje przepływ wody, który będzie przez nie przechodził. Trzeci mówi, ile zanieczyszczeń teoretycznie może się w układzie znaleźć.

Dla kotła gazowego do 24 kW w typowym domu 120 m² wystarczy separator z przyłączem 1 cala (DN 25) i przepustowością do 2,5 m³/h. Przy mocy 35 kW i instalacji o pojemności 250 l lepiej sprawdzi się urządzenie DN 32 z przepustowością 3,5 m³/h. Powyżej 50 kW wchodzą w grę modele DN 40, często z dwoma magnesami rozmieszczonymi symetrycznie wokół komory przepływowej.

Kryterium doboru, które wiele osób pomija, to spadek ciśnienia. Każdy separator wprowadza opór hydrauliczny, a w instalacji z pompą o niskim ciśnieniu dyspozycyjnym (np. 0,2 m³/h przy 3 m słupa wody) nawet 0,15 bar straty może oznaczać głośniejszą pracę zaworów termostatycznych. Producenci podają wartość Kv (współczynnik przepływu), która pozwala obliczyć spadek dla konkretnego natężenia przepływu.

Czyszczenie separatora to czynność, którą łatwo zapomnieć wykonać, a konsekwencje zaniedbania są bardzo konkretne. Zatkany osadnik siatkowy ogranicza przepływ, pompa zaczyna pracować na wyższym biegu, rośnie zużycie energii elektrycznej, a w skrajnym przypadku następuje przegrzanie kotła. Wypełniony magnes traci skuteczność, bo cząstki rdzy tworzą wokół niego warstwę izolacyjną.

Optymalna częstotliwość czyszczenia zależy od materiału instalacji i jakości wody. W układzie stalowym napełnionym wodą wodociągową twardości 16°dH separator wymaga przeglądu co 4 miesiące. W instalacji z tworzywa, napełnionej wodą demineralizowaną lub uzdatnioną, wystarczy raz na 9-12 miesięcy. Wizualna kontrola co sezon (przed i po zimie) to minimum, które pozwala wykryć problem, zanim stanie się kosztowny.

Procedura czyszczenia zajmuje od 10 do 25 minut i nie wymaga narzędzi specjalistycznych. Zakręcasz zawory odcinające, otwierasz zawór spustowy do wiaderka, wykręcasz wkład sitowy lub wyjmujesz magnes, płuczesz go pod bieżącą wodą, montujesz z powrotem, odkręcasz zawory. Jeśli instalacja pracuje pod ciśnieniem 1,5 bar, upewnij się, że po złożeniu ciśnienie wróciło do normy, a zawór odpowietrzający nie wypuszcza powietrza.

Moc kotła [kW] Średnica separatora Przepływ nominalny [m³/h] Cena orientacyjna [PLN netto]
do 18 DN 20 (¾") 1,3 120-380
19-35 DN 25 (1") 2,5 220-620
36-55 DN 32 (1¼") 3,8 380-880
56-80 DN 40 (1½") 5,2 520-1100

Kiedy separator nie jest potrzebny

Instalacja niskotemperaturowa (podłogówka) pracująca w obiegu zamkniętym z wodą uzdatnioną, z rur PE-X lub PE-RT II klasy A, napełniana po raz pierwszy wodą zdemineralizowaną, w pierwszych latach eksploatacji nie wygeneruje zanieczyszczeń, które separator musiałby wyłapać. Montaż takiego urządzenia staje się sensowny dopiero po 5-7 sezonach, gdy pierwsze produkty degradacji tworzywa zaczną się pojawiać w układzie.

Sygnały, że separator wymaga czyszczenia

Głośniejsza praca pompy obiegowej, nierównomierne nagrzewanie się grzejników (niektóre długo pozostają chłodne), konieczność częstszego odpowietrzania instalacji, a w skrajnych przypadkach spadek ciśnienia w naczyniu wzbiorczym. Każdy z tych objawów to sygnał, że przepływ przez separator jest ograniczony i czas na interwencję.

Wskazówka praktyka: Po każdym czyszczeniu separatora zapisz datę i ilość zanieczyszczeń. Jeśli po trzech przeglądach okaże się, że zawsze jest ich tyle samo, sprawdź źródło problemu wyżej w instalacji (korozyjna woda, awaria pompy, uszkodzenie wymiennika).

Uwaga: Separator z silnym magnesem neodymowym może zakłócać pracę elektronicznych liczników ciepła zamontowanych w bezpośrednim sąsiedztwie. Zachowaj odstęp minimum 30 cm lub stosuj modele z tuleją ekranującą z miękkiego żeliwa.

Rada: Przy pierwszym uruchomieniu nowej instalacji zamontuj separator przed jej napełnieniem. Wyłapie piasek montażowy i opiłki z gwintowania, którego w przeciwnym razie nie da się wypłukać bez wielokrotnego płukania całego obiegu.

Źródła i normy

PN-EN 12828:2014 Systemy ogrzewcze w budynkach. Projektowanie instalacji centralnego ogrzewania wodnych.

PN-EN 14336:2005 Instalacje ogrzewcze w budynkach. Montaż i odbiór instalacji grzewczych wodnych.

Dyrektywa ErP 2009/125/WE wymagania ekoprojektu dla urządzeń grzewczych, w tym dopuszczalne straty ciśnienia.

Katalogi techniczne producentów kotłów kondensacyjnych (sekcja "wymagania dotyczące jakości wody grzewczej") informacje o zalecanym uzdatnianiu wody.

Norma VDI 2035 (niemiecka, często stosowana w Polsce jako punkt odniesienia) ochrona instalacji przed korozją i kamieniem kotłowym.
