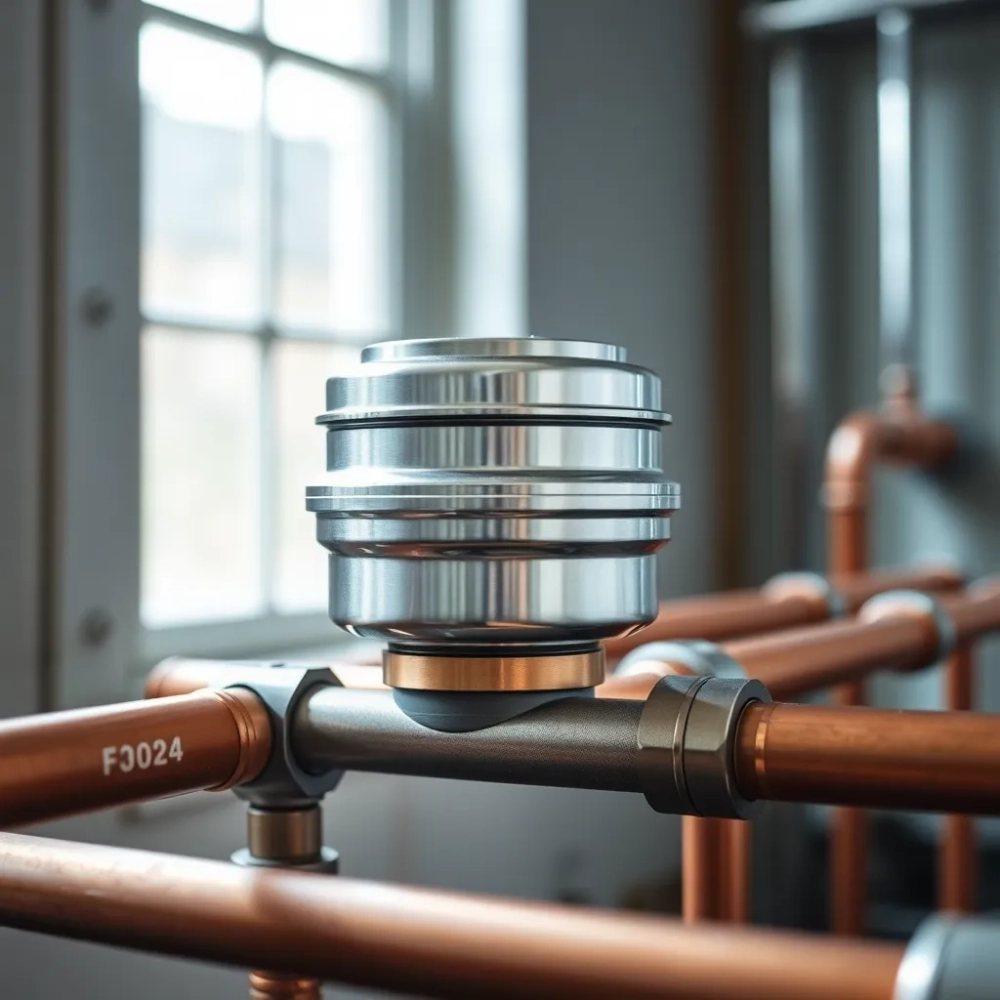

Separator powietrza do centralnego ogrzewania: jak wybrać i zamontować

Stukanie w rurach, szum w grzejnikach, pompa, która krzyczy przy rozruchu, a po sezonie na zaworach osad jak z wapiennego jeziora. Te objawy niemal zawsze oznaczają to samo: woda w instalacji niesie ze sobą mikropęcherzyki powietrza, a wraz z nimi tlen, który dzień po dniu koroduje stal, żeliwo, a nawet aluminium. Separator powietrza do centralnego ogrzewania to niewielkie, a jednak decydujące ogniwo, które zamyka ten proces. Odpowiednio dobrany i zamontowany odcina dostęp tlenu do metalu, wycisza układ i przywraca sprawność, którą instalacja miała tylko na papierze.

• Gdzie zamontować separator powietrza w instalacji CO
• Jak dobrać separator powietrza do mocy kotła i kubatury instalacji
• Najczęstsze błędy przy montażu separatora powietrza
• Jak działa separator i kiedy naprawdę pomaga
• Konserwacja i kontrola sprawności

Gdzie zamontować separator powietrza w instalacji CO

Najlepsze miejsce to przewód powrotny, zaraz za kotłem lub wymiennikiem ciepła. Tam woda ma najniższą temperaturę i najwięcej czasu, by pęcherzyki zdążyły się wydzielić z roztworu. Zasada jest prosta i wynika z fizyki: rozpuszczalność gazów w cieczy rośnie, gdy rośnie ciśnienie i maleje temperatura. Na zasilaniu woda bywa tak gorąca, że powietrze trzyma się jej kurczowo, a samo urządzenie pracuje wtedy znacznie mniej wydajnie.

W domach z pompą ciepła warto rozważyć dodatkowy punkt montażu. Dolne źródło często wymusza ruch wody o temperaturze 5-10°C, gdzie gaz rozpuszcza się łatwiej niż w gorącej wodzie kotłowej. Zastosowanie separatora za sprzęgłem hydraulicznym lub za buforem pozwala wyłapać pęcherzyki, które w innym miejscu opadłyby w najmniej spodziewanym fragmencie rurociągu.

Unikaj montażu bezpośrednio przed pompą obiegową. Wirnik pompy rozbija pęcherzyki na miliony mikroskopijnych banieczek, które zamiast zostać wychwycone, zaczynają kawitować i same stają się źródłem hałasu oraz dodatkowego tarcia wewnętrznego. Separator powinien pracować w miejscu, gdzie przepływ jest laminarnego, czyli spokojny i warstwowy, a nie burzliwy.

Wskazówka praktyczna: zachowaj odcinek prosty rury o długości co najmniej pięciu średnic nominalnych przed i za separatorem. To minimalny dystans, na którym profil przepływu zdąży się ustabilizować i urządzenie odczyta rzeczywistą prędkość medium, a nie chaos wywołany kolanem, trójnikiem czy zaworem.

Nie montuj separatora w najwyższym punkcie instalacji grawitacyjnej. Tam gromadzi się powietrze luzem i wystarczy zwykły odpowietrznik automatyczny. Separator działa inaczej: wykorzystuje siłę odśrodkową albo zjawisko flotacji, by wyciągać pęcherzyki rozproszone w całej objętości strumienia. W punkcie szczytowym nie ma przepływu, więc nie ma czego rozdzielać.

Jak dobrać separator powietrza do mocy kotła i kubatury instalacji

Dobór zaczyna się od średnicy króćca przyłączeniowego, a ta musi odpowiadać średnicy rury, w którą wcinamy urządzenie. Przewymiarowanie to cicha strata: duży separator na małym przepływie nie łapie więcej powietrza, bo medium przelatuje obok wewnętrznych żeber lub siatek z prędkością zbyt niską, by mechanizm odśrodkowy w ogóle się uruchomił. Zbyt mały separator z kolei wprowadza opór, który pompa musi pokonać, a to oznacza kilowatogodziny zmarnowane na nic.

Przyjmuje się regułę, że prędkość przepływu wody przez separator powinna mieścić się w przedziale 0,5-1,2 m/s. Poniżej tej wartości mikropęcherzyki nie mają energii, by oderwać się od głównego strumienia. Powyżej 1,5 m/s zaczyna się zjawisko Entrainment, czyli ponownego wciągania już odseparowanych pęcherzyków z powrotem do ruchu. Tabela poniżej podaje orientacyjne średnice dla typowych mocy kotłów pracujących w standardowym układzie z deltą temperatury 20 K.

Kubatura instalacji ma znaczenie, ale drugorzędne. Większa ilość wody oznacza większą pojemność buforową dla rozpuszczonych gazów, więc objawy pojawiają się później, ale gdy już wystąpią, są intensywniejsze. W budynku 200 m² z buforem 200 litrów separator pracuje intensywniej przez pierwszy sezon, a potem stabilizuje się. W domu pasywnym z 60-litrowym buforem proces przebiega szybciej, ale też krócej.

Rodzaj separatora ma znaczenie przy dużych instalacjach. Urządzenia z siatką i pęcherzykiem powietrza w górnej komorze sprawdzają się w domach jednorodzinnych do 50 kW. W większych układach, na przykład w kotłowniach osiedlowych lub halach przemysłowych, lepiej działają separatory odśrodkowe ze strefą wyciszenia, gdzie czas przebywania wody w urządzeniu wynosi co najmniej 3 sekundy. To czas wystarczający, by mikropęcherzyki o średnicy 0,1-0,3 mm zdołały wypłynąć na powierzchnię.

Materiał korpusu musi odpowiadać warunkom pracy. Stal węglowa z powłoką antykorozyjną wystarcza w układach zamkniętych z inhibitorami. Stal nierdzewna lub mosiądz to wybór dla instalacji z wodą miękką, o niskiej twardości, gdzie brak warstwy ochronnej kamienia sprawia, że każdy ślad tlenu od razu atakuje metal. W instalacjach aluminiowych konieczny jest separator z separatorem magnetycznym i odpowiednim inhibitorem, bo samo aluminium reaguje z tlenem w sposób szczególnie agresywny.

Uwaga: w układach z kotłem kondensacyjnym na powrocie panuje temperatura 30-50°C. To zakres, w którym korozja tlenowa przebiega najszybciej, bo reakcje elektrochemiczne nie są hamowane przez wysoką temperaturę, a rozpuszczalność tlenu jest wciąż wysoka. Separator w takiej instalacji to nie luksus, lecz warunek utrzymania gwarancji wymiennika ze stali nierdzewnej.

Najczęstsze błędy przy montażu separatora powietrza

Pierwszy błąd to montaż na zasilaniu zamiast na powrocie. Woda gorąca niesie mniej wolnego powietrza, ale za to więcej pary wodnej, która po skropleniu w zimnym korpusie separatora tworzy podciśnienie i zasysa powietrze z powrotem. Efekt odwrotny do zamierzonego: zamiast usuwać, urządzenie pompuje do układu dodatkowy tlen.

Drugi błąd to rezygnacja z filtra siatkowego przed separatorem. Rdza, kamień, fragmenty uszczelek i opiłki metalu z nowej instalacji zanieczyszczają wewnętrzne elementy separatora w ciągu kilku tygodni. Gdy siatka lub żeberko straci drożność, przepływ rozkłada się nierównomiernie, a urządzenie przestaje pełnić swoją funkcję. Czyszczenie filtra raz w roku wystarczy, by zachować sprawność przez lata.

Trzeci błąd to brak zaworu odcinającego po obu stronach separatora. Bez niego każda wymiana urządzenia oznacza spuszczanie całej wody z instalacji, a to zawsze wprowadza świeży tlen i nowe zanieczyszczenia. Dwa zawory kulowe pozwalają odciąć separator w ciągu minuty, wymienić go lub wyczyścić, a instalacja pozostaje napełniona.

Czwarty, równie częsty błąd, to montaż separatora w pozycji innej niż pionowa, z komorą powietrzną skierowaną do góry. Mechanizm flotacji wymaga grawitacji. Gdy urządzenie leży na boku, pęcherzyki nie mają dokąd uciekać i gromadzą się przy ściance, a nie na powierzchni wody. Niektóre modele mają króćce skierowane pod kątem 90°, co wymaga dodatkowego trójnika, ale zapewnia prawidłową pracę nawet przy ograniczeniach montażowych.

Piąty błąd to ignorowanie odpowietrznika automatycznego w górnej części separatora. Urządzenie zbiera powietrze, ale musi je gdzieś oddać. Bez odpowietrznika komora w górnej części zapełnia się, ciśnienie rośnie, a skuteczność spada. W skrajnych przypadkach powietrze zaczyna przedostawać się do instalacji w postaci dużych pęcherzy, które wędrują do najwyższych punktów grzejników.

Standardy i normy: projektując instalację z separatorem, warto odwołać się do normy PN-EN 12828 (Instalacje ogrzewcze w budynkach), która opisuje wymagania dla urządzeń odpowietrzających i separatorów, oraz do normy PN-EN 14868 (Ochrona przed korozją w zamkniętych obiegach wodnych), regulującej kwestie doboru materiałów i inhibitorów. Ochrona instalacji przed korozją tlenową to nie kwestia widzimisię, lecz wymóg techniczny, którego zignorowanie skraca żywotność wymienników i pomp o 30-50%.

Jak działa separator i kiedy naprawdę pomaga

Separator odśrodkowy wykorzystuje siłę bezwładności. Woda wpada do korpusu spiralnie lub przez łopatki kierujące, a mikropęcherzyki, lżejsze od wody, odrzucane są na zewnątrz, ku ściankom, skąd przesuwają się ku górze, do komory zbiorczej. Separator flotacyjny działa inaczej: spowalnia przepływ do minimum, by pęcherzyki miały czas wypłynąć na powierzchnię dzięki samej różnicy gęstości. Oba mechanizmy uzupełniają się w instalacjach o zmiennym obciążeniu.

Efekt działania widać po jednym sezonie. Stukanie w rurach znika, pompa przestaje pracować na granicy kawitacji, a zawory termostatyczne reagują płynniej, bo termostat nie musi już kompensować zalegającego powietrza w głowicy. To oszczędność, która w skali roku sięga 5-8% zużycia energii na ogrzewanie, głównie dzięki stabilizacji temperatury i skróceniu czasu pracy pompy.

Separator nie zastępuje odpowietrzników w grzejnikach. Każdy grzejnik nadal potrzebuje swojego małego zaworu odpowietrzającego, bo powietrze powstaje lokalnie, w wyniku spadku ciśnienia i lokalnego podgrzania. Separator rozwiązuje problem systemowy: chroni całą instalację przed tlenem rozpuszczonym w głównej objętości wody, a nie przed pojedynczymi pęcherzykami w najwyższych punktach.

W instalacjach z podłogówką separator działa wyjątkowo skutecznie. Rury PE-X o małej średnicy są podatne na zapychanie się mikropęcherzykami, szczególnie w pętlach o długości powyżej 80 metrów. Powietrze gromadzi się w najwyższym punkcie pętli i tworzy korek, który zmniejsza przepływ o 20-40%. Separator zamontowany na rozdzielaczu podłogowym rozwiązuje tę przypadłość w ciągu kilku dni.

Konserwacja i kontrola sprawności

Separator nie wymaga codziennej obsługi, ale potrzebuje corocznego przeglądu. Raz na 12 miesięcy warto zakręcić zawory odcinające, spuścić wodę z urządzenia przez zawór spustowy i skontrolować stan wewnętrznych elementów. Czysta siatka bez osadów, ruchome łopatki bez śladów kamienia, sprężyna odpowietrznika bez korozji. To pięć minut pracy, które ratuje całą instalację.

Ciśnienie w instalacji powinno być stabilne. Jeśli po zamontowaniu separatora manometr zaczyna wskazywać spadki o 0,1-0,2 bar w ciągu tygodnia, przyczyną nie jest nieszczelność, lecz powietrze uwięzione w najwyższych punktach, które powoli wydobywa się przez odpowietrzniki. Po 2-3 tygodniach ciśnienie stabilizuje się i nie wymaga już uzupełniania.

Wymiana wody w instalacji powinna zdarzać się nie częściej niż raz na 5-7 lat, chyba że pojawi się wyciek. Każde uzupełnienie świeżej wody to nowa porcja tlenu rozpuszczonego. Separator zamontowany na powrocie filtruje ten tlen, ale w połączeniu z inhibitorem i prawidłowym ciśnieniem instalacja zamknięta może pracować dekady bez większej ingerencji.

Źródła danych i norm: PN-EN 12828 (Instalacje ogrzewcze w budynkach), PN-EN 14868 (Ochrona przed korozją w zamkniętych obiegach wodnych), Dyrektywa ErP 2009/125/WE (wymagania ekoprojektu dla urządzeń grzewczych), materiały techniczne producentów armatury grzewczej, publikacje CIBSE (Chartered Institution of Building Services Engineers) dotyczące sepracji powietrza w układach wodnych, portal norma.info.

Separator powietrza do centralnego ogrzewania nie jest gadżetem dla perfekcjonistów. To element, który w domu 120 m² kosztuje kilkaset złotych, a chroni kocioł za kilkanaście tysięcy, pompę za kilka tysięcy i grzejniki za kilka następnych. W skali 15 lat eksploatacji instalacji to inwestycja, która zwraca się kilkukrotnie, zarówno w mniejszych rachunkach za prąd pompki, jak i w braku konieczności przedwczesnej wymiany wymiennika. Najprostszy i najtańszy krok ku cichej, bezawaryjnej instalacji.
